9.1 Standaarduitvoering
74
Stroomschakelaars en waterfi lters zijn afzonderlijke en
verplichte accessoires. Deze dienen door de aannemer/
eigenaar van het gebouw dichtbij de unit geïnstalleerd
te worden, in zowel de inlaatpijpen voor warm en als
gekoeld water.
Het stroomschakelaarsignaal prevaleert over het
ingebouwde delta P-schakelsignaal om uitval van de
unit te voorkomen bij een te lage waterstroming.
Belangrijk voor stroomschakelaars:
Monteer de stroomschakelaar rechtop, met aan
weerszijden een horizontaal recht stuk van ten minste
5 keer de leidingdiameter.
Installeer niet dichtbij bochten, openingen of afsluiters.
Belangrijk voor waterfi lters:
Installeer de waterfi lter in de waterinlaatpijpen.
De leidingen van de warmtewisselaar kunnen anders
beschadigd raken.

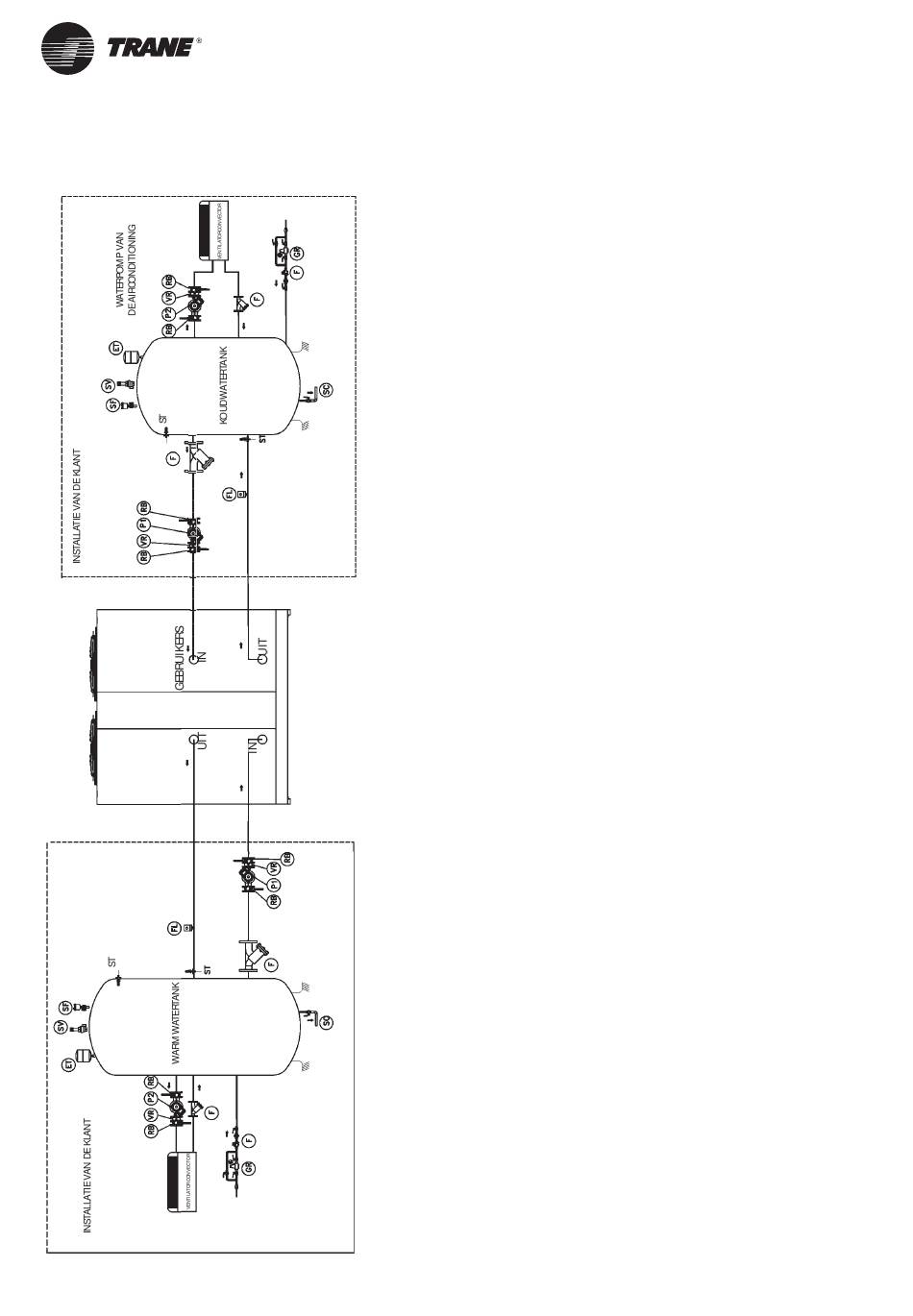

P1 = Primaire pomp
P2 = Secundaire pomp
ST = Temperatuursonde
FL = Stromingsschakelaar
SC = Afvoer
SF = Ontluchtingsklep
ET = Expansievat
GR = Vulgroep
R = Filter met staalgaas
VR = Keerklep
SV = Veiligheidsklep
RB = Interceptieklep
