Maatschets en gewicht

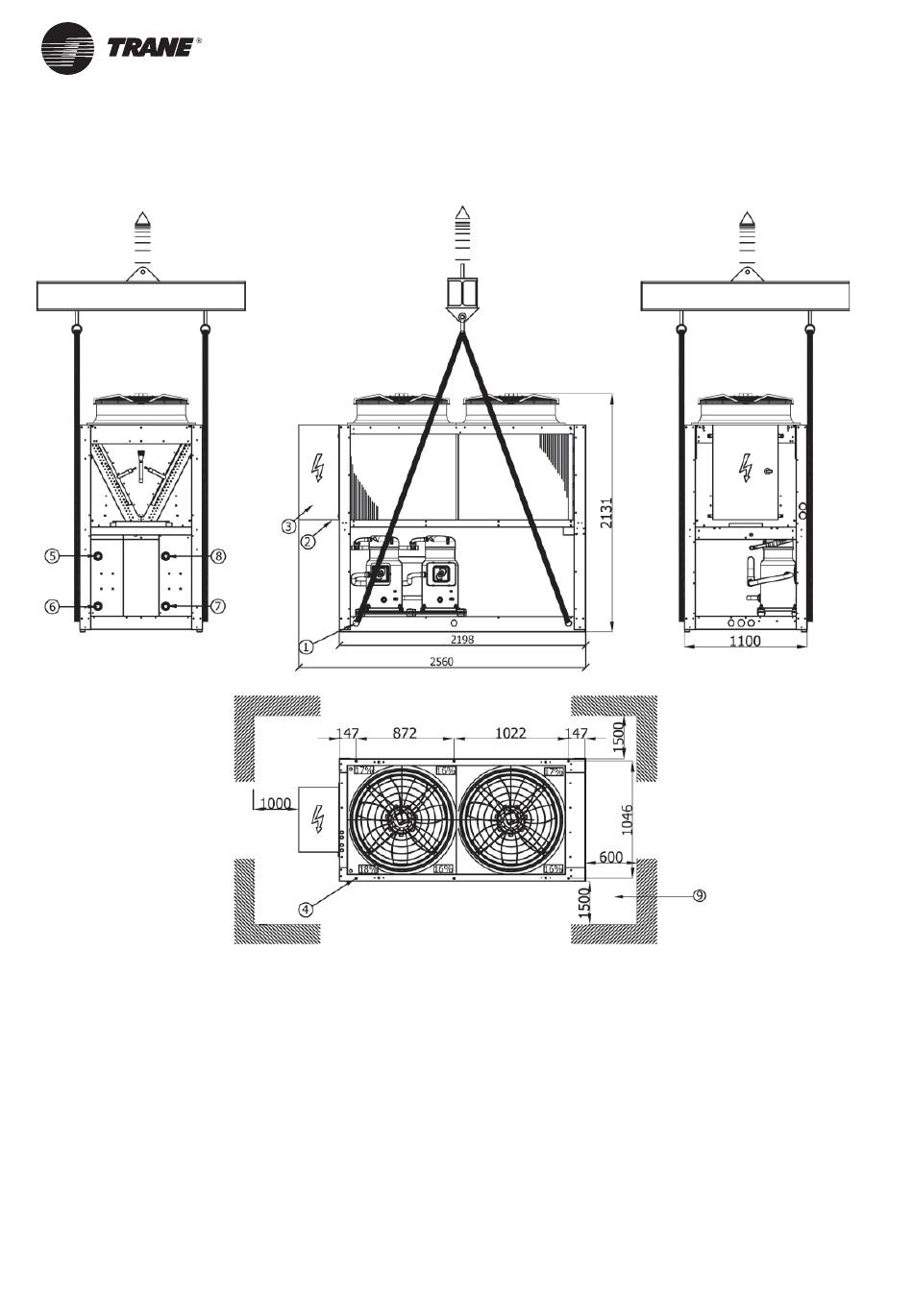

In de onderstaande tekening wordt een voorbeeld weergegeven van het verplaatsen en installeren van een unit.
Neem voor specifi eke tekeningen en vrije ruimtes contact op met uw lokale Trane verkoopkantoor.
1 = Hijsogen
2 = Elektrische voeding
3 = Elektrische kast
4 = A/V-montagepositie
5 = Inlaat gekoeld water
6 = Uitlaat gekoeld water
7 = Inlaat warm water
8 = Uitlaat warm water
9 = Minimale afstand/vrije ruimte
78
CG-SVX042C-NL
