vnitřní reproduktor (INT_SPKR)
2
konektor procesoru (CPU)
3
konektor napájení procesoru
(12VPOWER)
4
konektory pamět'ových modulů
(DIMM_1, DIMM_2, DIMM_3, DIMM_4)
5
propojka hesla (PSWD)
6
konektory SATA (SATA0, SATA1,
SATA2)
7
konektor na předním panelu
(FRONTPANEL)
8
konektor napájení (POWER)
9
externí konektor SATA (eSATA)
10
interní USB (INT_USB)
11
resetovaní propojka RTC (RTCRST)

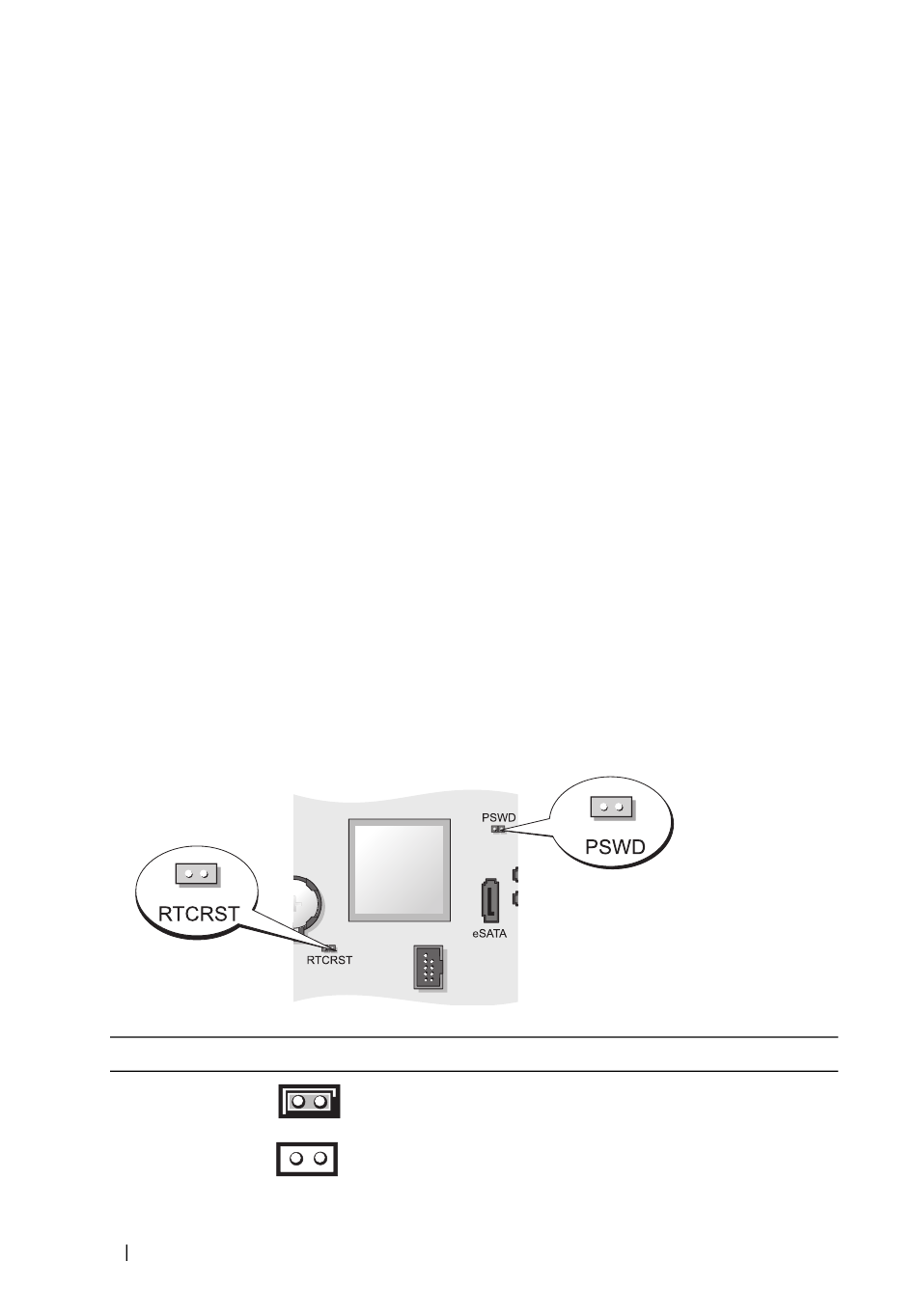

Nastavení propojek
Propojka
PSWD
122
Stručná referenční příručka
All manuals and user guides at all-guides.com
Nastavení
12 konektor spínače proti neoprávněnému
přístupu (INTRUDER)
13 zásuvka baterie (BATTERY)
14 konektor PCI Express x16 (SLOT1)
15 konektor PCI (SLOT2)
16 konektor PCI (SLOT3)
17 konektor riser (používá port PCI-
E/SLOT1 a port PCI/SLOT2)
18 sériový konektor (SERIAL2)
19 reproduktor integrovaný na systémové
desce (BEEP)
20 kontrolka pomocného napájení
(AUX_LED)
21 konektor pro disketovou jednotku (DSKT)
22 konektor ventilátoru (FAN_CPU)
Popis
Funkce hesel jsou povoleny (výchozí
nastavení).
Hesla nejsou povolena.
