θύρα εσωτερικού ηχείου
(INT_SPKR)
2
θύρα επεξεργαστή (CPU)
3
θύρα ισχύος επεξεργαστή
(12VPOWER)
4
θύρες µονάδας µνήµης (DIMM_1,
DIMM_2, DIMM_3, DIMM_4)
5
βραχυκυκλωτήρας κωδικού
πρόσβασης (PSWD)
6
θύρες SATA (SATA0, SATA1)
7
θύρα µπροστινού µέρους
(FRONTPANEL)
8
θύρα τροφοδοσίας (POWER)
9
θύρα ανεµιστήρα (FAN_HDD)
10 θύρα eSATA (eSATA)
11 εσωτερική θύρα USB (INT_USB)

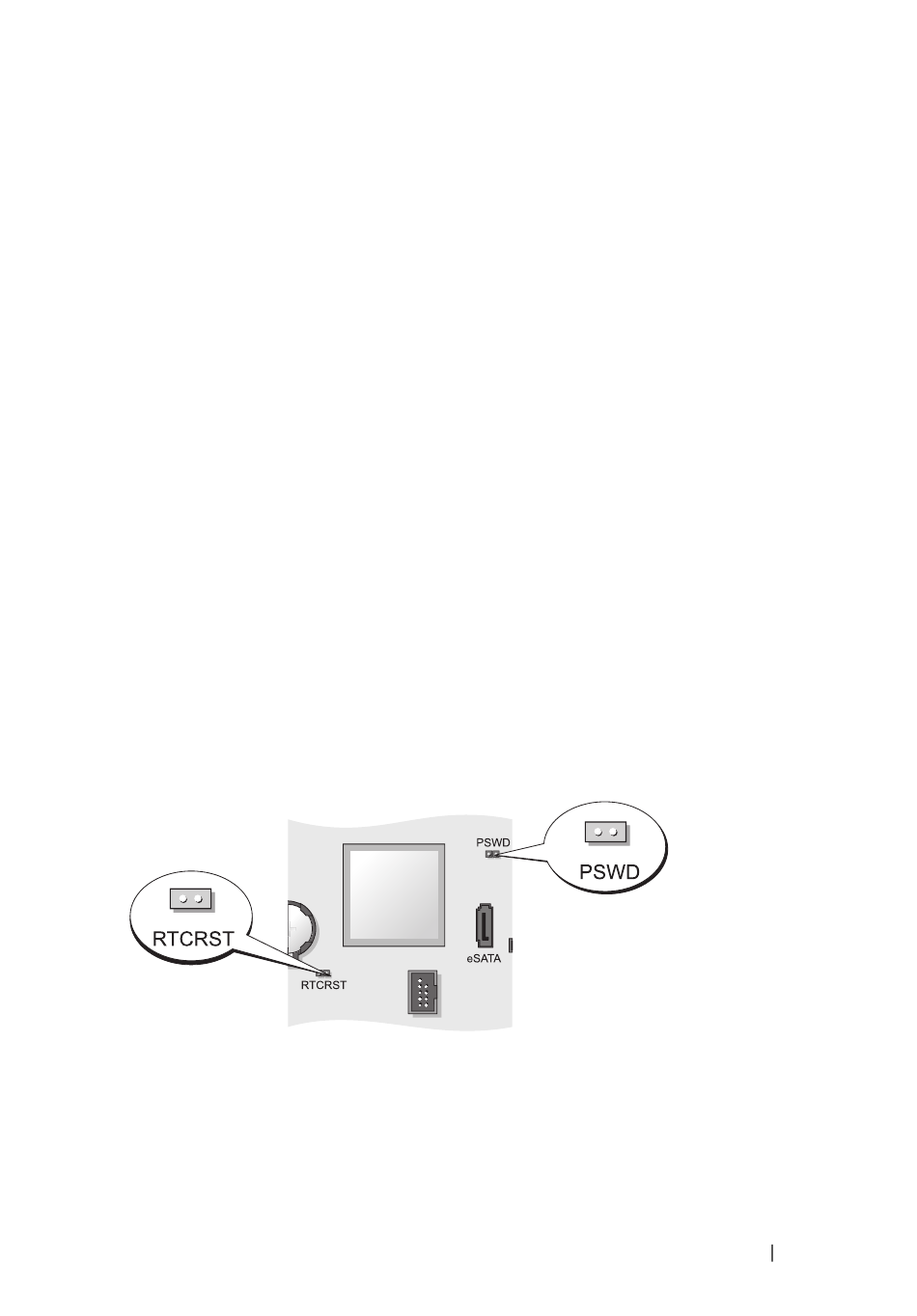

Ρυθµίσεις βραχυκυκλωτήρα
12 βραχυκυκλωτήρας επανεκκίνησης
RTC (RTCRST)
13 θύρα διακόπτη παραβίασης
(INTRUDER)
14 υποδοχή µπαταρίας (BATTERY)
15 θύρα PCI Express x16 (SLOT1)
16 θύρα PCI (SLOT2)
17 σειριακή θύρα (SERIAL2)
18 ηχείο κάρτας συστήµατος (BEEP)
19 LED βοηθητικής τροφοδοσίας
(AUX_LED)
20 θύρα µονάδας δισκέτας (DSKT)
21 υποδοχή ανεµιστήρα FAN_CPU)
