złącze głośnika (INT_SPKR)
2
wentylator (FAN_CPU)
3
złącze procesora (CPU)
4
złącze zasilania procesora (12VPOWER) 15
5
złącza modułów pamięci (DIMM_1,
DIMM_2, DIMM_3, DIMM_4)
6
zworka hasła (PSWD)
7
złącza napędów SATA (SATA0, SATA1,
SATA2, SATA3)
8
złącze panelu przedniego
(FRONTPANEL)
9
złącze zasilania (POWER)
10
zewnętrzne złącze SATA (eSATA)
11
wewnętrzny interfejs USB (INT_USB)

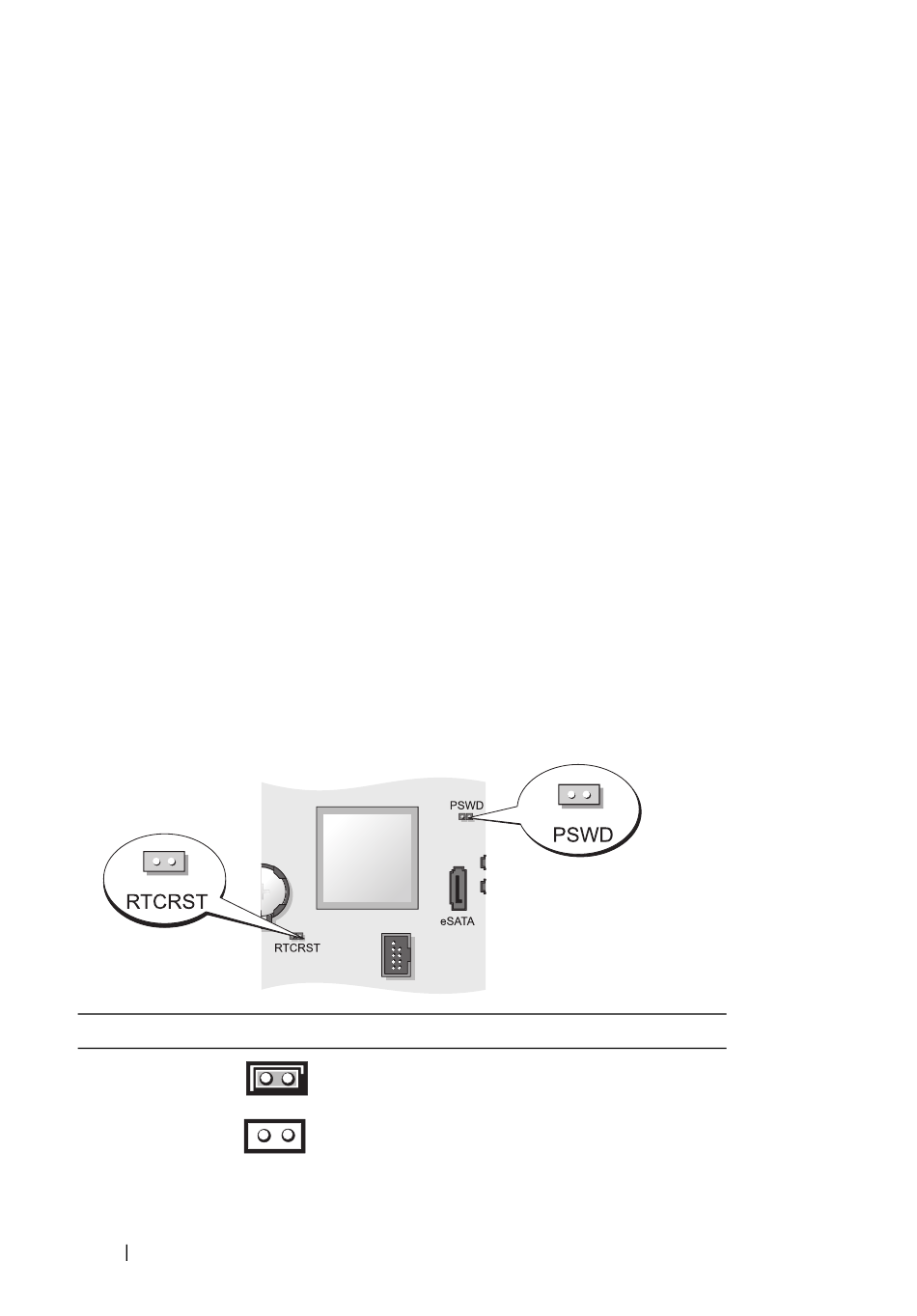

Ustawienia zworek
Zworka
PSWD
472
Informator o systemie
All manuals and user guides at all-guides.com
Ustawienie
12
zworka resetowania zegara czasu
rzeczywistego (RTCRST)
13
złącze przełącznika naruszenia
obudowy (INTRUDER)
14
gniazdo baterii (BATTERY)
złącze PCI Express x16 (SLOT1)
16
złącze PCI Express x1 (SLOT4)
17
złącze PCI (SLOT2)
18
złącze PCI (SLOT3)
19
złącze szeregowe (SERIAL2)
20
głośnik na płycie systemowej (BEEP)
21
lampka zasilania zewnętrznego
(AUX_LED)
22
złącze napędu dyskietek (DSKT)
Opis
Funkcje hasła są włączone
(ustawienie domyślne).
Funkcje hasła są wyłączone.
