1
belső hangszóró (INT_SPKR)
2
processzorcsatlakozó (CPU)
3
processzor tápcsatlakozója
(12VPOWER)
4
memóriamodul csatlakozók (DIMM_1,
DIMM_2, DIMM_3, DIMM_4)
5
jelszóáthidaló (PSWD)
6
SATA meghajtócsatlakozók (SATA0,
SATA1, SATA2)
7
előlapi csatlakozó (FRONTPANEL)
8
tápcsatlakozó (POWER)
9
külső SATA csatlakozó (eSATA)
10 belső USB (INT_USB)
11 RTC visszaállító áthidaló (RTCRST)

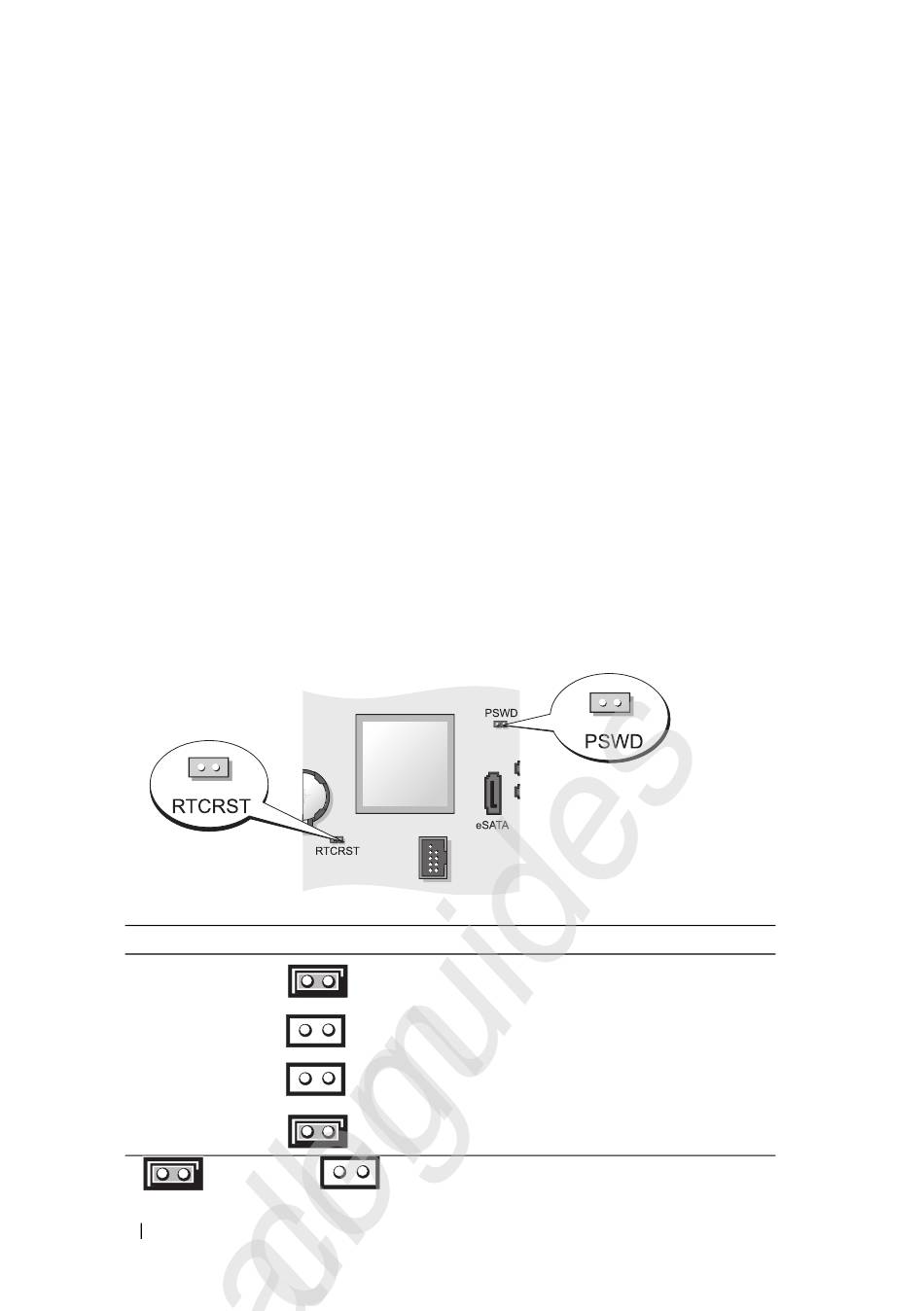

Áthidaló beállítások
Áthidaló
PSWD
RTCRST
áthidalva
396
Rövid ismertető
All manuals and user guides at all-guides.com
Beállítás
áthidalás nélkül
12
benyomó kapcsoló gomb (INTRUDER)
13
elemfoglalat (BATTERY)
14
PCI Express x16 csatlakozó (SLOT1)
15
PCI-csatlakozó (SLOT2)
16
PCI-csatlakozó (SLOT3)
17
homloklap csatlakozója (PCI-E port/SLOT1
és PCI port/SLOT2)
18
soros csatlakozó (SERIAL2)
19
rendszerlemez hangszóró (BEEP)
20
kiegészítő áramforrás jelzőfénye
(AUX_LED)
21
hajlékonylemezes csatlakozó (DSKT)
22
ventilátor csatlakozó (FAN_CPU)
Leírás
Jelszó-szolgáltatások engedélyezve
(alapértelmezett beállítás).
Jelszó-szolgáltatások letiltva.
A valós idejű óra visszaállítása nem
történt meg.
A valós idejű óra visszaállítása
megtörtént (ideiglenesen áthidalva).
