lampki
6
diagnostyczne
lampka
7
aktywności dysku
twardego
8
złącze
słuchawkowe
złącze mikrofonu Złącze mikrofonu umożliwia podłączenie mikrofonu.
9
wnęka na napęd
10
3,5 cala
11
wnęka na napęd
5,25 cala

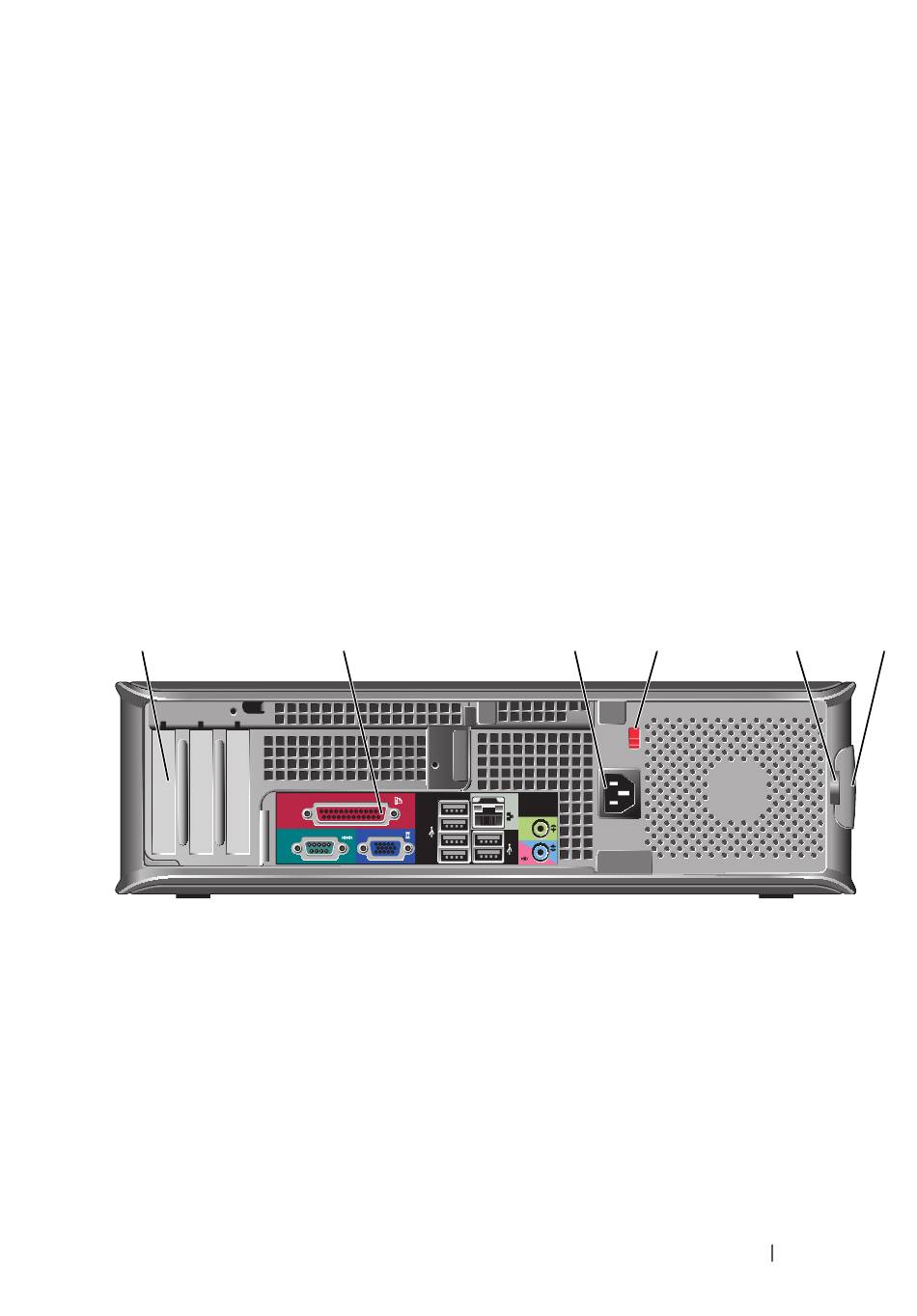

Widok od tyłu
1
1 gniazda kart (3)
2 złącza na panelu
tylnym
3 złącze zasilania
Lampki są pomocne podczas rozwiązywania problemów z
komputerem na podstawie kodów diagnostycznych. Aby
uzyskać dalsze informacje, patrz „Lampki diagnostyczne"
Na stronie 513.
Lampka ta miga, gdy następuje dostęp do dysku twardego.
Złącze słuchawek umożliwia podłączenie słuchawek i
większości głośników.
Może zawierać opcjonalnie stację dyskietek, drugi dysk
twardy lub czytnik kart.
Może zawierać napęd optyczny. Do tego napędu należy
wkładać dyski CD lub DVD (jeśli są obsługiwane).
2
Złącza wszystkich zainstalowanych kart PCI lub PCI
Express, złącze PS/2, eSATA itd.
UWAGA:
Po instalacji płyty złączy system będzie z tyłu inaczej
wyglądać.
Służą do podłączania urządzeń szeregowych, USB i innych
(patrz „Złącza na panelu tylnym" Na stronie 476).
Umożliwia podłączenie kabla zasilania.
3
4
Informator o systemie
5
6
