1
hangszóró csatlakozó (INT_SPKR)
2
hűtőventilátor (FAN_CPU)
3
processzorcsatlakozó (CPU)
4
processzor tápcsatlakozója
(12VPOWER)
5
memóriamodul csatlakozók (DIMM_1,
DIMM_2, DIMM_3, DIMM_4)
6
jelszóáthidaló (PSWD)
7
SATA meghajtó csatlakozók (SATA0,
SATA1, SATA2, SATA3)
8
előlapi csatlakozó (FRONTPANEL)
9
tápcsatlakozó (POWER)
10
külső SATA csatlakozó (eSATA)
11
belső USB (INT_USB)

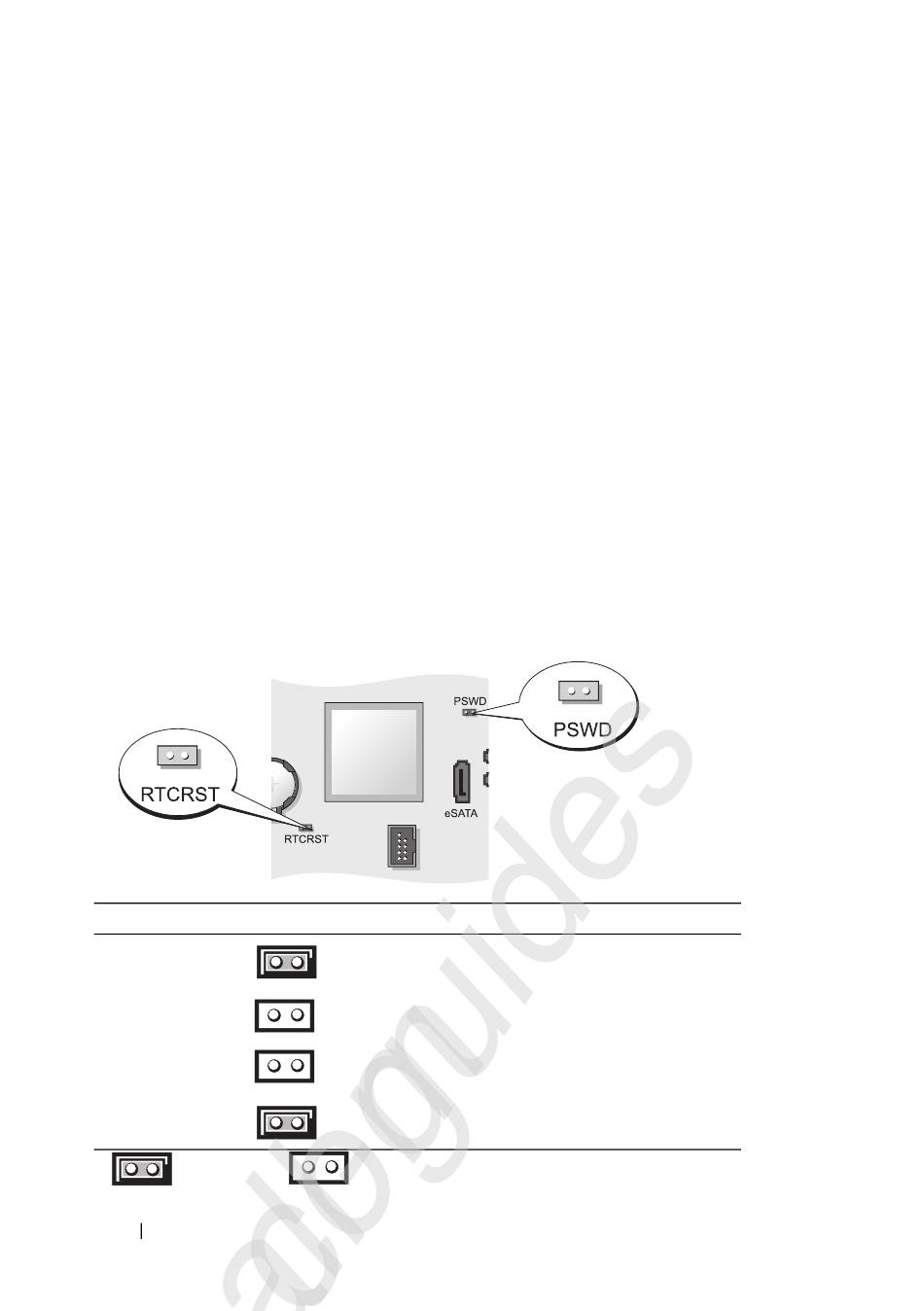

Áthidaló beállítások
Áthidaló
PSWD
RTCRST
áthidalva
386
Rövid ismertető
All manuals and user guides at all-guides.com
Beállítás
áthidalás nélkül
12
RTC visszaállító áthidaló (RTCRST)
13
benyomó kapcsoló gomb (INTRUDER)
14
elemfoglalat (BATTERY)
15
PCI Express x16 csatlakozó (SLOT1)
16
PCI Express x1 csatlakozó (SLOT4)
17
PCI-csatlakozó (SLOT2)
18
PCI-csatlakozó (SLOT3)
19
soros csatlakozó (SERIAL2)
20
rendszerlemez hangszóró (BEEP)
21
kiegészítő áramforrás jelzőfénye
(AUX_LED)
22
hajlékonylemezes csatlakozó (DSKT)
Leírás
Jelszó-szolgáltatások engedélyezve
(alapértelmezett beállítás).
Jelszó-szolgáltatások letiltva.
A valós idejű óra visszaállítása nem
történt meg.
A valós idejű óra visszaállítása
megtörtént (ideiglenesen áthidalva).
