1
belső hangszóró csatlakozója
(INT_SPKR)
2
processzorcsatlakozó (CPU)
3
processzor tápcsatlakozója
(12VPOWER)
4
memóriamodul csatlakozók (DIMM_1,
DIMM_2, DIMM_3, DIMM_4)
5
jelszóáthidaló (PSWD)
6
SATA csatlakozók (SATA0, SATA1)
7
előlapi csatlakozó (FRONTPANEL)
8
tápcsatlakozó (POWER)
9
ventilátor csatlakozó (FAN_HDD)
10 külső SATA csatlakozó (eSATA)
11 belső USB csatlakozója (INT_USB)

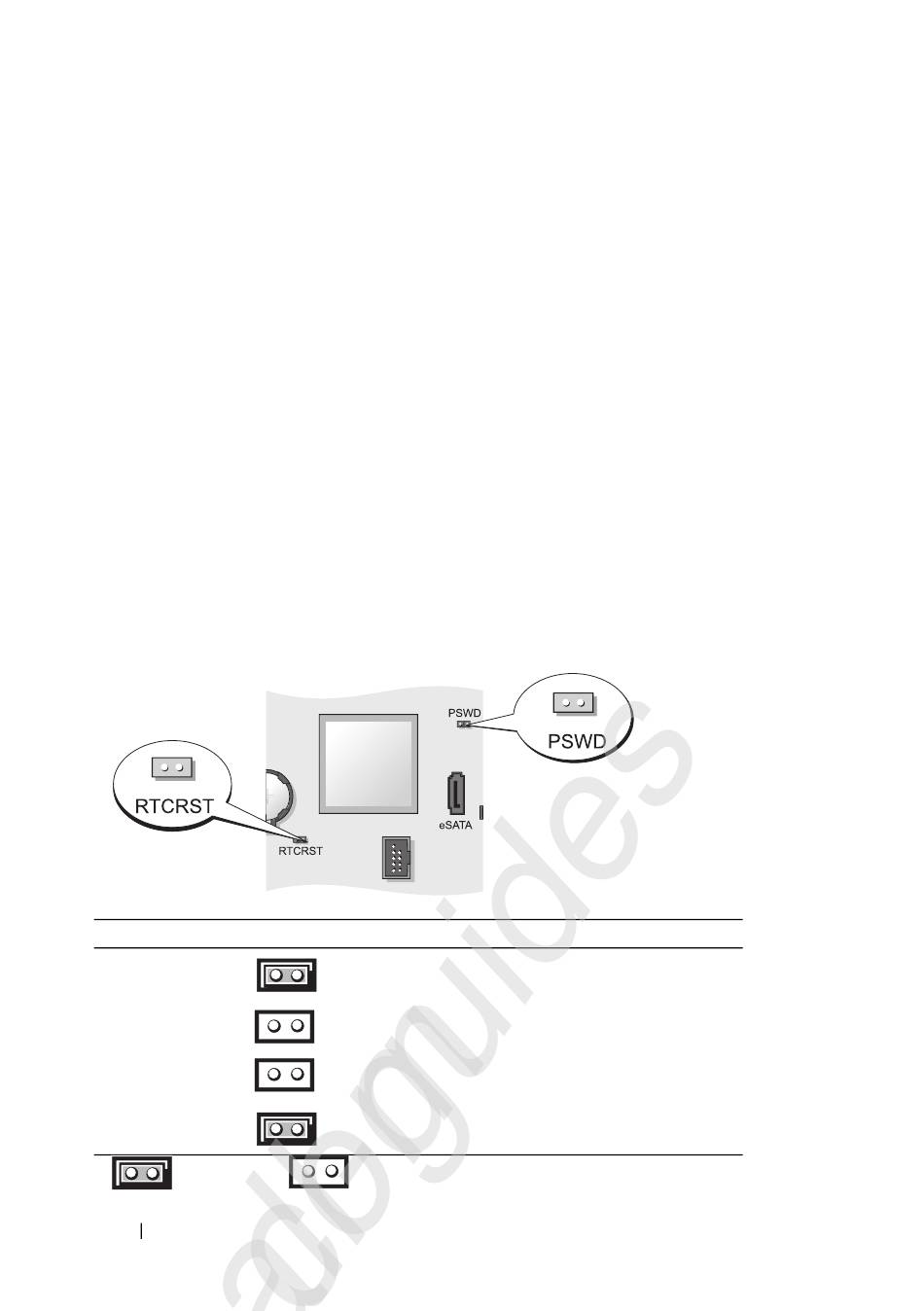

Áthidaló beállítások
Áthidaló
PSWD
RTCRST
áthidalva
406
Rövid ismertető
All manuals and user guides at all-guides.com
Beállítás
áthidalás nélkül
12
RTC visszaállító áthidaló (RTCRST)
13
benyomó kapcsoló gomb (INTRUDER)
14
elemfoglalat (BATTERY)
15
PCI Express x16 csatlakozó (SLOT1)
16
PCI-csatlakozó (SLOT2)
17
soros csatlakozó (SERIAL2)
18
rendszerlemez hangszóró (BEEP)
19
kiegészítő áramforrás jelzőfénye
(AUX_LED)
20
hajlékonylemez csatlakozó (DSKT)
21
ventilátor csatlakozó (FAN_CPU)
Leírás
Jelszó-szolgáltatások engedélyezve
(alapértelmezett beállítás).
Jelszó-szolgáltatások letiltva.
A valós idejű óra visszaállítása nem
történt meg.
A valós idejű óra visszaállítása
megtörtént (ideiglenesen áthidalva).
