Dell OptiPlex 755 Handleiding pagina 220
1
aansluiting voor interne speaker
(INT_SPKR)
2
processoraansluiting (CPU)
3
stroomaansluiting processor
(12VPOWER)
4
geheugenmoduleaansluitingen
(DIMM_1, DIMM_2, DIMM_3,
DIMM_4)
5
wachtwoordjumperswitch (PSWD)
6
SATA-aansluitingen (SATA0, SATA1)
7
aansluiting op het voorpaneel
(FRONTPANEEL)
8
stroomaansluiting (POWER)
9
fan connector (FAN_HDD)
10 eSATA-aansluiting (eSATA)
11 interne USB-aansluiting (INT_USB)

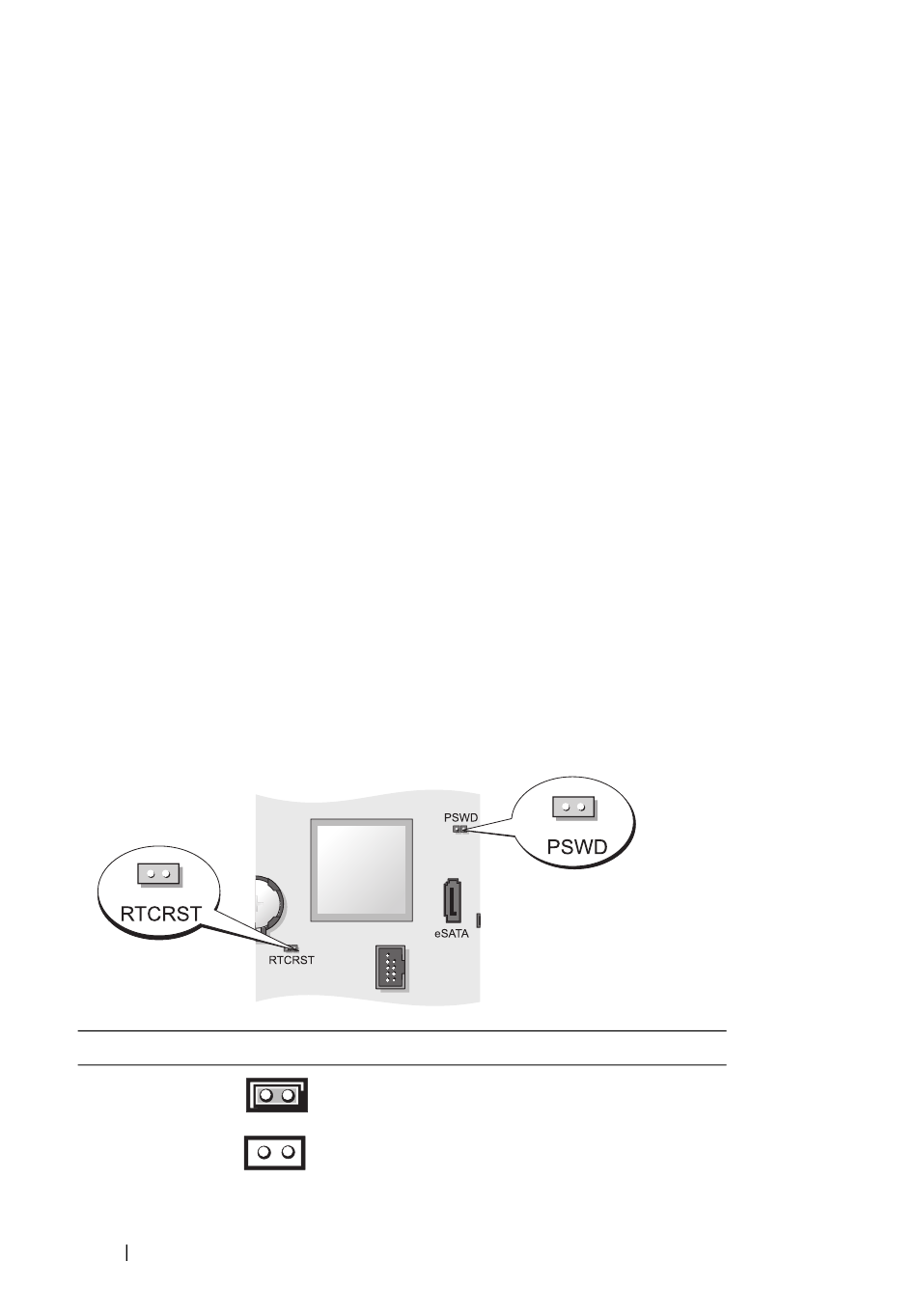

Jumperinstellingen
Jumperswitch
PSWD
220
Snelle referentiegids
All manuals and user guides at all-guides.com
Instelling
12 RTC-resetjumperswitch (RTCRST)
13 aansluiting intrusion-schakelaar
(INTRUDER)
14 batterijcontact (BATTERY)
15 PCI Express x16-aansluiting (SLOT1)
16 PCI-aansluiting (SLOT2)
17 seriële aansluiting (SERIAL2)
18 speaker moederbord (BEEP)
19 hulpstroom LED (AUX_LED)
20 aansluiting diskettestation (DSKT)
21 ventilatoraansluiting (FAN_CPU)
Beschrijving
Wachtwoordfuncties zijn
geactiveerd (standaardinstelling).
Wachtwoordfuncties zijn
gedeactiveerd.
