Dell OptiPlex 755 Handleiding pagina 498

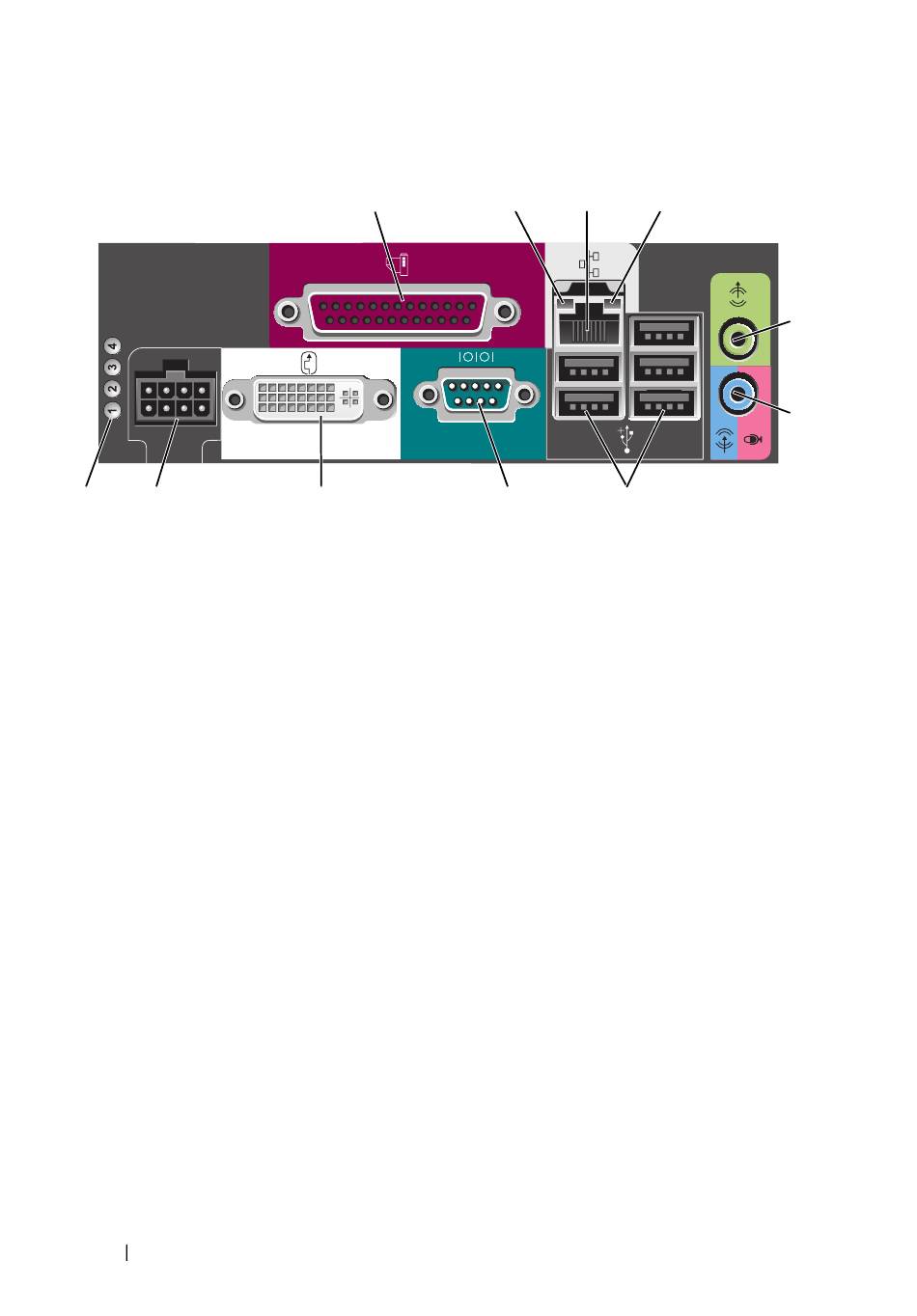

Złącza na panelu tylnym
11
10
1
złącze
równoległe
kontrolka
2
integralności
łącza
karta sieciowa
3
498
Informator o systemie
All manuals and user guides at all-guides.com
1
9
Do złącza równoległego podłącza się urządzenia równoległe,
takie jak drukarki. Drukarkę USB należy podłączać do złącza
USB.
• Zielona — Stabilne połączenie pomiędzy komputerem a
siecią o przepustowości 10 Mb/s.
• Pomarańczowa — Stabilne połączenie pomiędzy
komputerem a siecią o przepustowości 100 Mb/s.
• Żółta — Stabilne połaczenie między komputerem a siecią
o przepustowości 1000Mb/s (1 Gb/s).
• Wyłączona — Komputer nie wykrył fizycznego połączenia
z siecią lub kontroler sieci został wyłączony w konfiguracji
systemu.
Aby podłączyć komputer do sieci lub modemu
szerokopasmowego, podłącz jeden koniec kabla sieciowego
do gniazda sieciowego, sieci lub modemu
szerokopasmowego. Podłącz drugi koniec kabla sieciowego
do złącza karty sieciowej z tyłu komputera. Kliknięcie
oznacza, że kabel sieciowy został właściwie umocowany.
UWAGA:
Nie podłączaj kabla telefonicznego do gniazda
sieciowego.
Zaleca się stosowanie w sieciach okablowania oraz złączy
kategorii 5. Jeśli istnieje konieczność użycia okablowania
kategorii 3, należy ustawić szybkość sieci na 10 Mb/s, aby
zapewnić prawidłowe działanie.
2
3
4
8
7
5
6
