Dell OptiPlex 755 Handleiding pagina 302
1
εσωτερικό ηχείο (INT_SPKR)
2
θύρα επεξεργαστή (CPU)
3
θύρα ισχύος επεξεργαστή
(12VPOWER)
4
θύρες µονάδας µνήµης (DIMM_1,
DIMM_2, DIMM_3, DIMM_4)
5
βραχυκυκλωτήρας κωδικού
πρόσβασης (PSWD)
6
θύρες SATA (SATA0, SATA1,
SATA2)
7
θύρα µπροστινού µέρους
(FRONTPANEL)
8
θύρα τροφοδοσίας (POWER)
9
εξωτερική θύρα SATA (eSATA)
10 εσωτερικό USB (INT_USB)
11 βραχυκυκλωτήρας επανεκκίνησης
RTC (RTCRST)

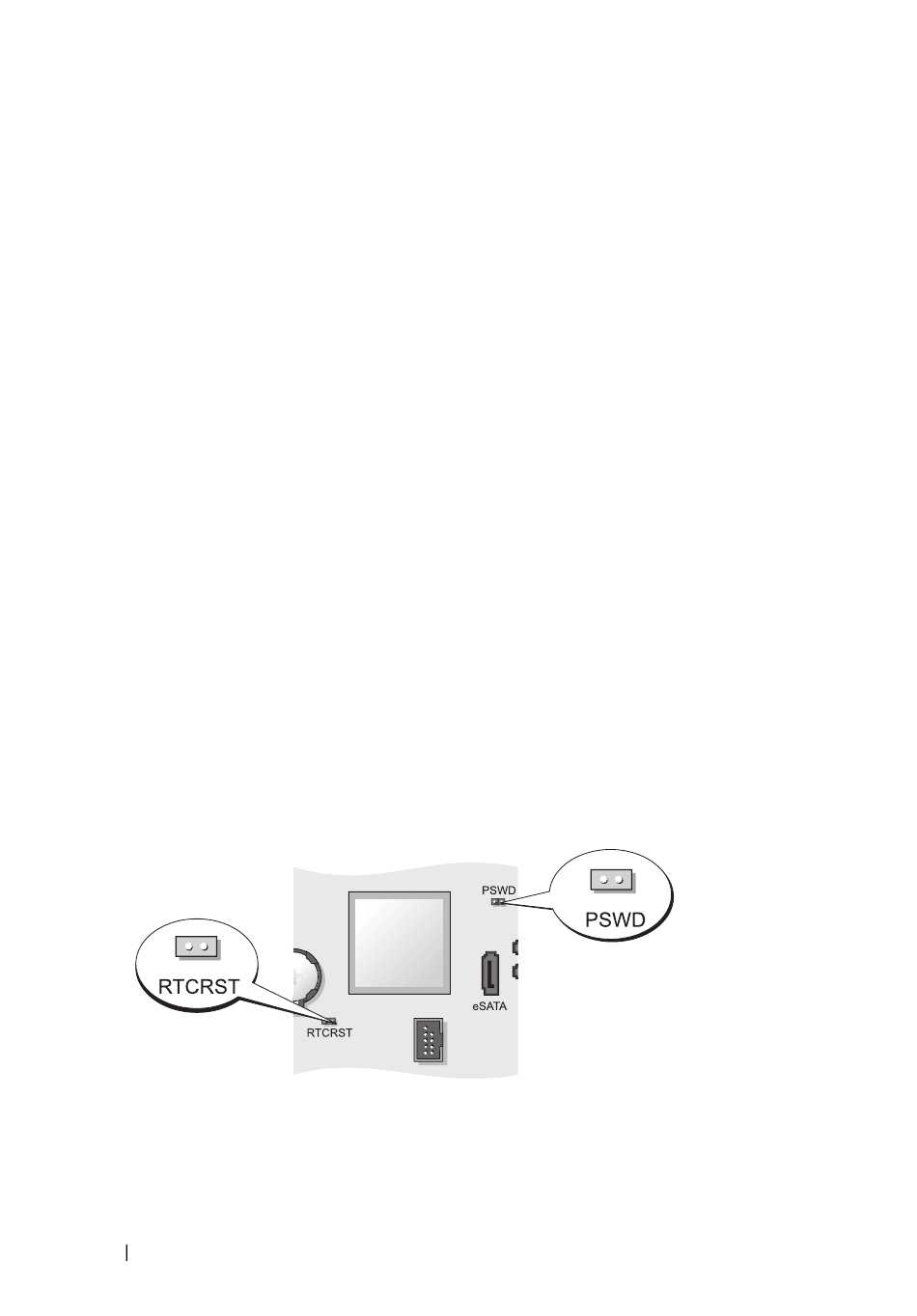

Ρυθµίσεις βραχυκυκλωτήρα
302
Συνοπτικός οδηγός
All manuals and user guides at all-guides.com
12 θύρα διακόπτη παραβίασης
(INTRUDER)
13 υποδοχή µπαταρίας (BATTERY)
14 θύρα PCI Express x16 (SLOT1)
15 θύρα PCI (SLOT2)
16 θύρα PCI (SLOT3)
17 θύρα βάθρου (χρησιµοποιεί θύρα
PCI-E /ΥΠΟ∆ΟΧΗ1 και θύρα
PCI/ΥΠΟ∆ΟΧΗ2)
18 σειριακή θύρα (SERIAL2)
19 ηχείο κάρτας συστήµατος (BEEP)
20 LED βοηθητικής τροφοδοσίας
(AUX_LED)
21 θύρα δισκέτας (DSKT)
22 υποδοχή ανεµιστήρα FAN_CPU)
