złącze głośnika wewnętrznego
(INT_SPKR)
2
złącze procesora (CPU)
3
złącze zasilania procesora (12VPOWER) 14
4
złącza modułów pamięci (DIMM_1,
DIMM_2, DIMM_3, DIMM_4)
5
zworka hasła (PSWD)
6
złącza SATA (SATA0, SATA1)
7
złącze panelu przedniego
(FRONTPANEL)
8
złącze zasilania (POWER)
9
złącze wentylatora (FAN_HDD)
10
złącze eSATA (eSATA)
11
wewnętrzne złącze USB (INT_USB)

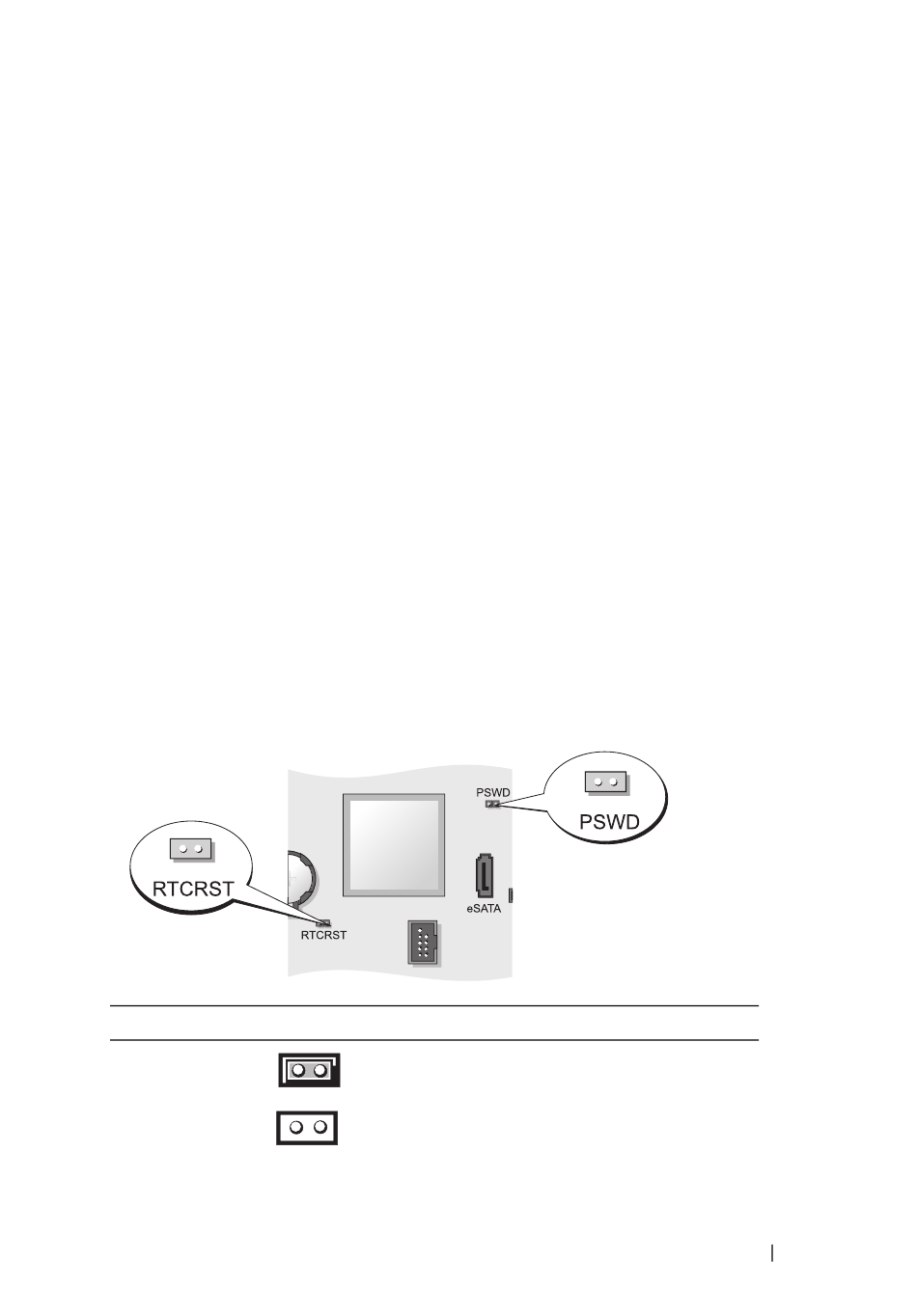

Ustawienia zworki
Zworka
Ustawienie
PSWD
12
zworka resetowania zegara czasu
rzeczywistego (RTCRST)
13
złącze przełącznika naruszenia obudowy
(INTRUDER)
gniazdo baterii (BATTERY)
15
złącze PCI Express x16 (SLOT1)
16
złącze PCI (SLOT2)
17
złącze szeregowe (SERIAL2)
18
głośnik na płycie systemowej (BEEP)
19
Dioda LED zasilania zewnętrznego
(AUX_LED)
20
złącze napędu dyskietek (DSKT)
21
złącze wentylatora (FAN_CPU)
Opis
Funkcje hasła są włączone
(ustawienie domyślne).
Funkcje hasła są wyłączone.
