1.

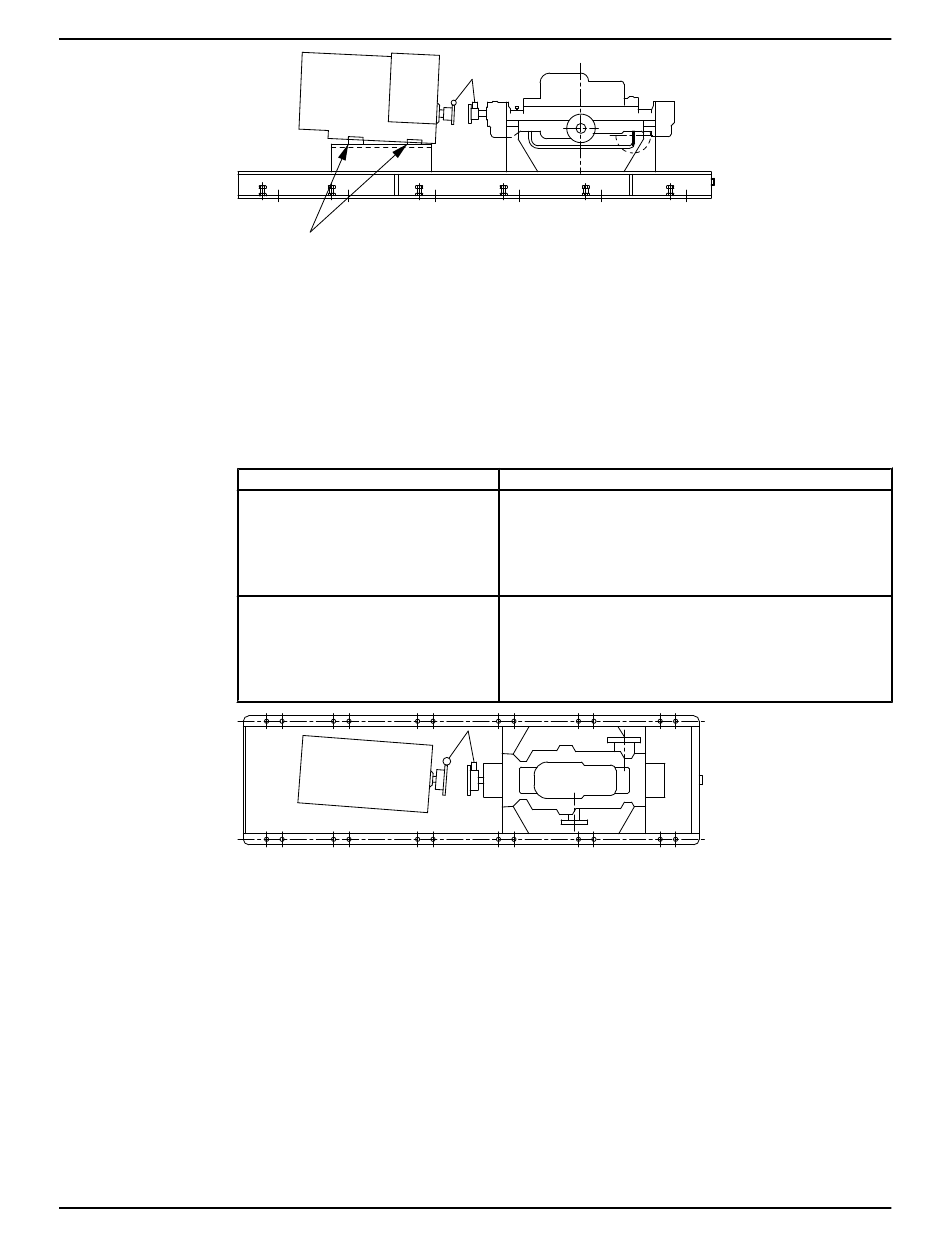

Afbeelding 6: Voorbeeld van onjuiste verticale uitlijning (zijweergave)
4.
Herhaal de vorige stappen totdat de toegestane afleeswaarde is bereikt.
Voer hoekuitlijning uit voor een horizontale correctie
1.
Stel de meetklok (A) voor hoekuitlijning in op nul links van het koppelingsgedeelte (Y) van de
aandrijving, 90° van de positie bovenaan in het midden (9 uur).
2.
Verstel de meetklok vanaf de beginpositie 180° naar rechts (op 3 uur).
3.
Registreer de afleeswaarde van de meetklok.
Afbeelding 7: Voorbeeld van onjuiste horizontale uitlijning (bovenweergave)
4.
Herhaal de vorige stappen totdat de toegestane afleeswaarde is bereikt.
Voer parallelle uitlijning uit voor een verticale correctie
Voordat u deze procedure start, moet u controleren of de meetklokken juist zijn ingesteld.
Een eenheid is parallel uitgelijnd wanneer de parallelle meetklok (P) met niet meer dan 0,05 mm (0,002
inch) verschilt zoals gemeten bij bedrijfstemperatuur op vier punten die 90° van elkaar zijn verwijderd.
1.
Stel de meetklok voor parallelle uitlijning in op nul op de positie bovenaan in het midden (12 uur) van
het koppelingsgedeelte van de aandrijving.
2.
Stel de meetklok nu in op de positie onderaan in het midden (6 uur).
3.
Registreer de afleeswaarde van de meetklok.
Model 3600, API 610 10th Edition (ISO 13709) Handleiding voor installatie, bediening en onderhoud
1
Pasringen
Is de afleeswaarde...
Negatief
Positief
Y X
Actie
De koppelingsgedeelten zitten aan de rechterkant verder uit
elkaar dan aan de linkerkant. Voer een van de volgende
stappen uit:
• Schuif het asuiteinde van de aandrijving naar links.
• Schuif het andere uiteinde naar rechts.
De koppelingsgedeelten zitten aan de rechterkant dichter bij
elkaar dan aan de linkerkant. Voer een van de volgende
stappen uit:
• Schuif het asuiteinde van de aandrijving naar rechts.
• Schuif het andere uiteinde naar links.
X
Y
Installatie (vervolg)
27
