5.

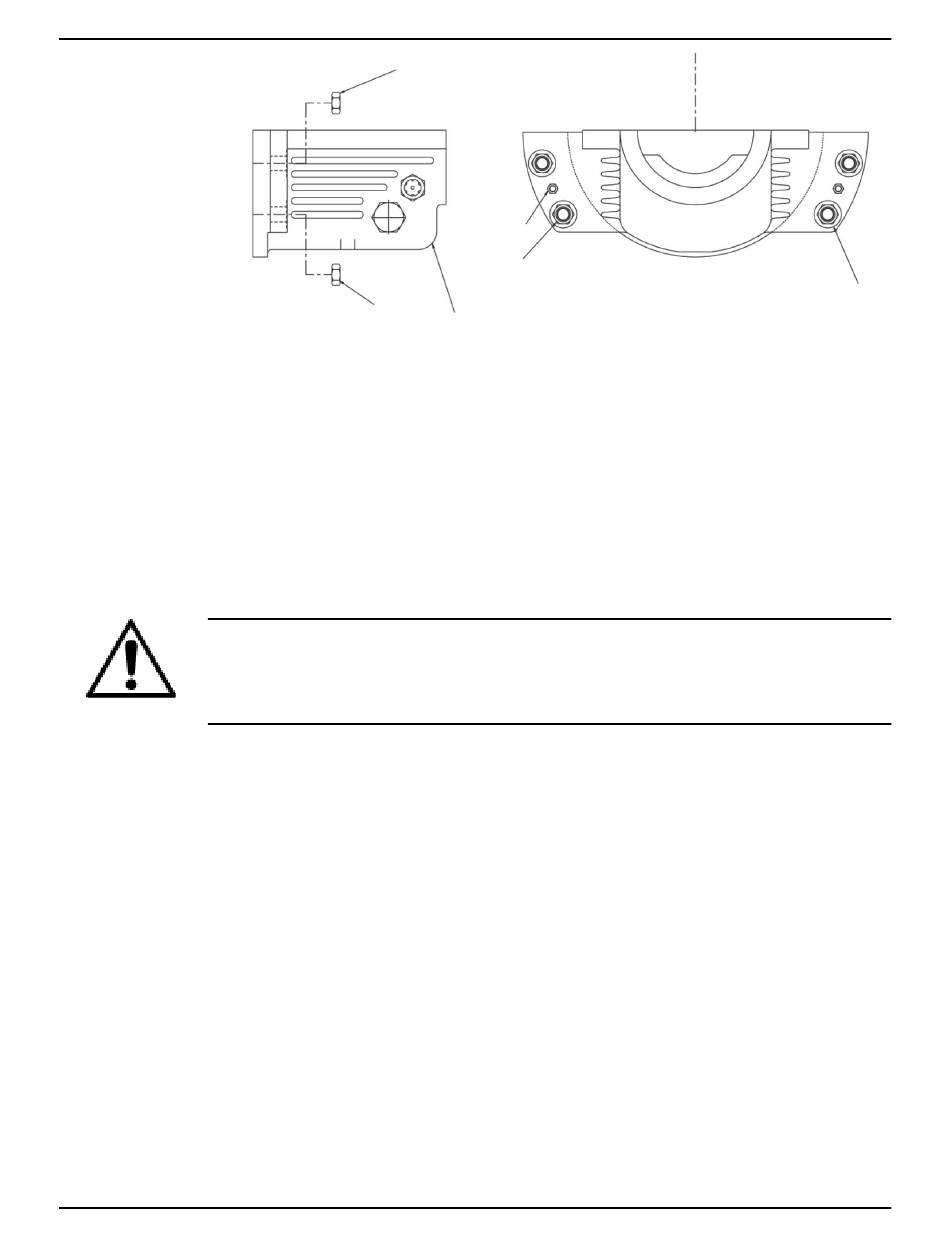

Zet de moeren (427J) los die de behuizing op zijn plaats houden.
De lagerbehuizing rust nu op de bouten.
6.
Draai het onderste gedeelte van het buslager (117) rond de as (122) om het lager uit de onderste
lagerbehuizing te verwijderen.
7.
Verwijder de moeren (427J).
8.
Verwijder het onderste gedeelte van de lagerbehuizing (134A) met een kraan. Verwijder de bouten (371T).
9.
Verwijder de drukmoer (136) en de borgafstandhouder (382) van de as.
10. Verwijder de olieringbus (114).
11. Gebruik een lagertrekker om het druklager (112A) van de as te verwijderen.
De binnenring op dit binnenduplex lager zal waarschijnlijk op de as blijven wanneer het lager wordt
weggetrokken. Verwijder deze binnenring door warmte te gebruiken. Doe dit op een andere plaats
dan waar de pomp zich bevindt.
WAARSCHUWING:
De pomp kan bezig zijn met gevaarlijke en/of toxische vloeistoffen. Ingesloten of niet afgevoerde
vloeistof kan tot een explosie leiden wanneer het verwarmd wordt. Verwarm de pomp nooit om deze
reden. Hitte kan de oppervlakte van het apparaat doen verwringen.
Alle pompen zijn voorzien van een lagerafstandshouder (217).
12. Verwijder de twee olieringen (323) die zich op het glijlager bevinden.
13. Verwijder de labyrintafdichtingen (333A).
Demontage van de glijlager/Kingsbury-lagerinrichting
Als uw pomp is uitgerust met de zelden geleverde glijlager/Kingsbury-lagerinrichting, moet u de
hoofdstukken Demontage van het radiale uiteinde (glijlager/kogellagerpompen) en Demontage van het
drukuiteinde (glijlager/kogellagerpompen) lezen voor de demontage van het kogellager.
Raadpleeg ook de instructies die door Kingsbury worden geleverd voor specifieke gegevens betreffende dit
hydrodynamisch Michell-lager.
Model 3600, API 610 10th Edition (ISO 13709) Handleiding voor installatie, bediening en onderhoud
427J
469J
371T
427J
166A
Onderhoud (vervolg)
427J
61
