Pomp en aandrijving koppelen
WAARSCHUWING:
• Schakel altijd de de netspanning naar de aandrijving uit voordat u installatie- of onderhoudstaken gaat
uitvoeren. Als u de netspanning niet uitschakelt, kan dat leiden tot ernstig lichamelijk letsel.
• De koppeling die in omgevingen met een ATEX-classificatie wordt gebruikt, moet gemaakt zijn van
materiaal dat geen vonken afgeeft.
1.
Vergelijk de opening tussen de koppelingsnaven met de afmetingen die op de tekening staan
aangegeven of die op de koppelingsnaaf zijn gedrukt. Indien aanpassing nodig is, moet u de
aandrijving verwijderen en niet de pomp.

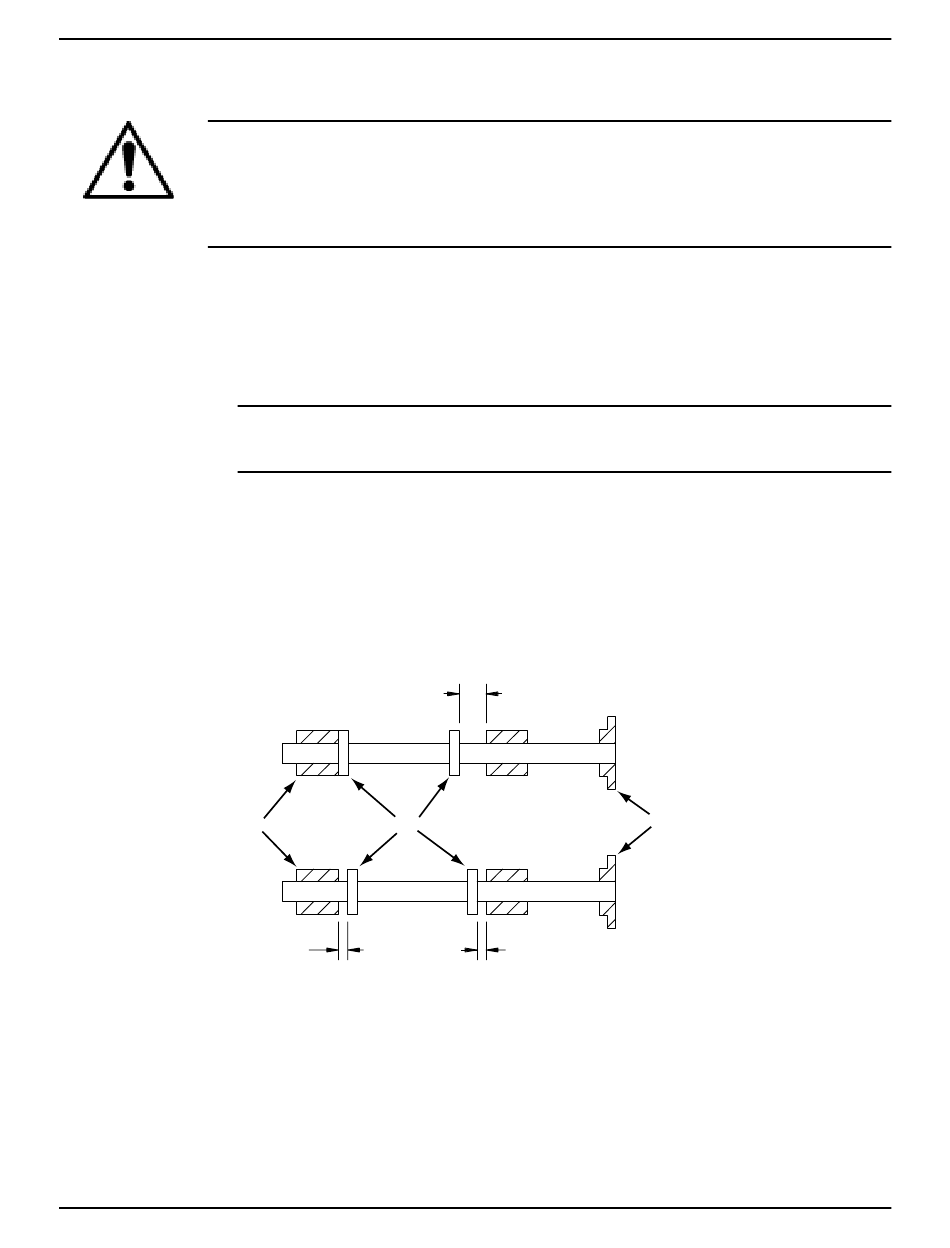

Motoren met glijlagers kunnen vervaardigd zijn met een axiale speling van 6,35 of 12,7 mm (1/4 of
1/2 inch) in de motorrotor. Voor een inrichting met begrensde axiale speling moet de opening tussen
de koppelingsgedeelten op een verschillende manier worden ingesteld. Als er geen specifieke
aanwijzingen in de motorinstructies zijn aangegeven, moet u deze procedure volgen:
Opmerking:
Als de aandrijving in de fabriek is gemonteerd, is de instelling van de koppeling altijd vastgelegd.
a) Schuif de rotor zo ver mogelijk in de richting van het buitenboordeinde van de motor en markeer
b) Schuif de rotor zo ver mogelijk in de richting van het binnenboordeinde van de motor en markeer
c) Zet een derde mertkteken op de as, halverwege tussen de merktekens die u in de vorige stappen
d) Klem de rotor op zijn plaats.
1/2 x .XX
1.
2.
3.
2.
Volg de instructies van de fabrikant van de koppeling om de koppeling te smeren en te installeren.
3.
Controleer de hoek- en parellelle uitlijning van de koppelingsgedeelten. Zie Pomp-met-aandrijving
uitlijning in het hoofdstuk Installatie.
Model 3600, API 610 10th Edition (ISO 13709) Handleiding voor installatie, bediening en onderhoud
de as op het motorframe.
de as opnieuw.
De afstand tussen de merktekens moet ofwel 6,35 of 12,7 mm (1/2 of 1/4 inch) zijn als de motor
ingesteld is voor begrensde axiale speling.
hebt gezet.
1
2
Glijlager
Drukkraag
Koppeling
In bedrijf stellen, opstarten, bedienen en uitschakelen (vervolg)
.XX
3
1/2 x .XX
33
