Onderhoud (vervolg)
4.
Monteer de huisring van het eerste traprotorblad (164A), de laatste huisring (164), de smoorbus (129)
en beide afdichtingskamers (220, 221).
* 164A voor 4x6-10 en 4x6-11 pompen. 165B voor alle andere pompformaten.
5.
Laat de roterende groep zakken en zorg ervoor dat alle stationaire onderdelen in de
groefvergrendelingen passen.
6.
Schuif het onderste gedeelte van alle trapringen (144), de centrale bus (155) en het membraan (146)
indien aanwezig in het onderste gedeelte van het huis terwijl u de roterende groep onder spanning houdt.
7.
Monteer het bovenste gedeelte van elk onderdeel en haal de inbusschroeven aan.
8.
U moet het roterend element in het huis centreren wanneer de lagers worden vervangen:
a) Duw het roterend element naar het koppelingsuiteinde tot het stopt.
b) Meet de afstand van de druklagerschouder op de as tot de voorkant van de lagerbehuizing op het
c) Duw het roterend element naar het drukuiteinde tot het stopt.
d) Meet de afstand van de druklagerschouder op de as tot de voorkant van de lagerbehuizing op het
76
Model 3600, API 610 10th Edition (ISO 13709) Handleiding voor installatie, bediening en onderhoud

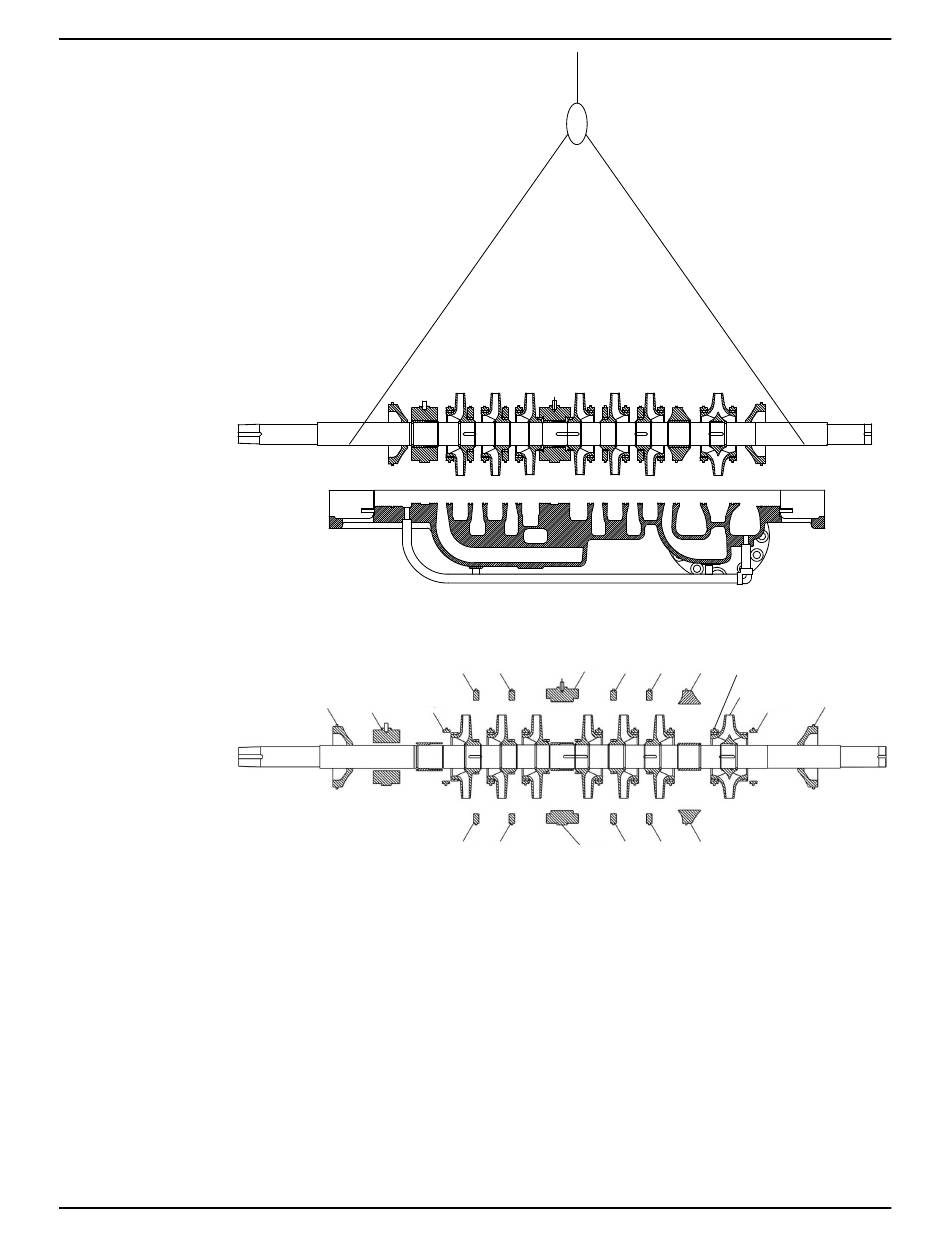

220 129
164
huis.
huis opnieuw.
144
144
155
144 144
144
144
155
144 144
146
164A/B*
101
221
164A
146
