1.
Boor twee gaten door de pompvoet en het voetstuk van de pomp. Plaats elk gat tussen de
bevestigingsbout en het uiteinde van de pompvoet aan weerszijde van het koppelingseinde.
2.
Ruim de gaten met een nummer 7 tapse penruimer om te zorgen dat de tapse pennen er goed in passen.
Breng de pennen diep genoeg in zodat alleen de schroefdraaddelen te zien zijn wanneer de pennen
volledig op hun plaats zitten.
3.
Sla de tapse pennen goed in de gaten met een hardhouten blok of zachte hamer.
Als u de deuvelpennen ooit zou moeten verwijderen, moet u de zeskantmoeren op de pennen aanhalen.
Als de pennen niet diep genoeg zijn geplaatst, moet u een afstandshouder onder de zeskantmoeren steken
om de pennen omhoog te tillen wanneer de zeskantmoeren zijn aangehaald.
Opmerking: Verwijder altijd de deuvels voordat u de behuizing verwijdert. Wanneer u dat niet doet, kan
de behuizing beschadigd raken.
Deuvel voor warm bedrijf.
Benodigd gereedschap:
• Een deuvelpen van 1,00 inch.
• Een ruimer van 1,00 inch
• Slijpmachine
• Magneetboormachine van 1,00 inch
Opmerking:
Deze procedure mag alleen worden uitgevoerd nadat de pomp correct is uitgelijnd met de aandrijving op
de grondplaat.
1.
Verwijder de bevestigingsbouten van de pompvoet die het verst van de koppeling zijn verwijderd.
2.
Zet een merkteken in het midden tussen het uiteinde van de pompvoet en de hartlijn van het
bevestigingsboutgat, parallel met de pompas.
3.
Haal de bevestigingsbout opnieuw aan tussen de pompvoet en het voetstuk van de pomp.
4.
Wals of slijp een plek op het voetstuk van de pomp om deze gelijk te maken met de pompvoet.
5.
Boor of ruim voor een deuvelpen van 1,00 inch en houd de pen gelijk met de pompvoet.
1
1.
2.
3.
Model 3600, API 610 10th Edition (ISO 13709) Handleiding voor installatie, bediening en onderhoud
X.XX
1/2 x X.XX

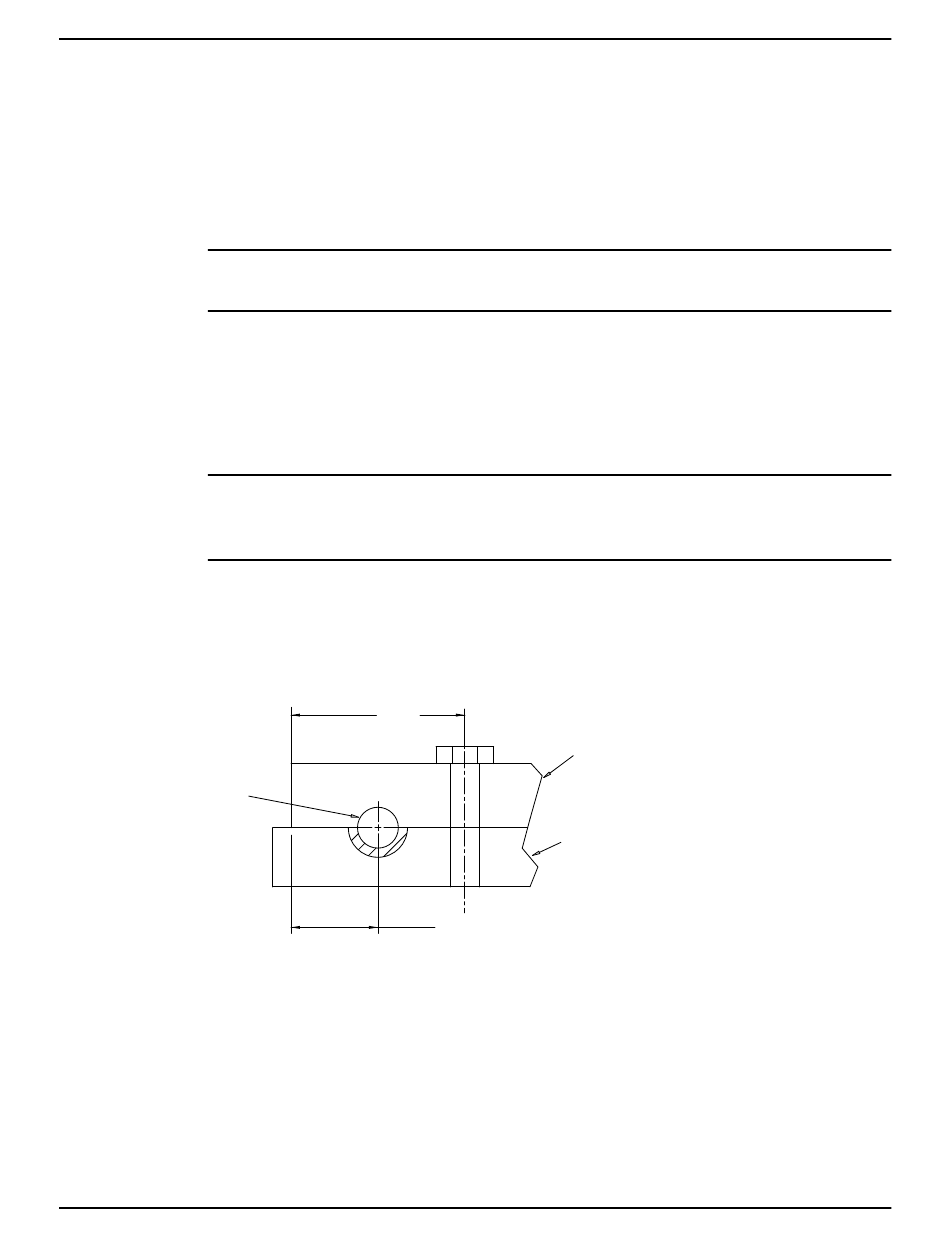

Deuvel, 1,00 diameter X 5 inch lang
Pompvoet
Voetstuk van de pomp
