In bedrijf stellen, opstarten, bedienen en uitschakelen (vervolg)

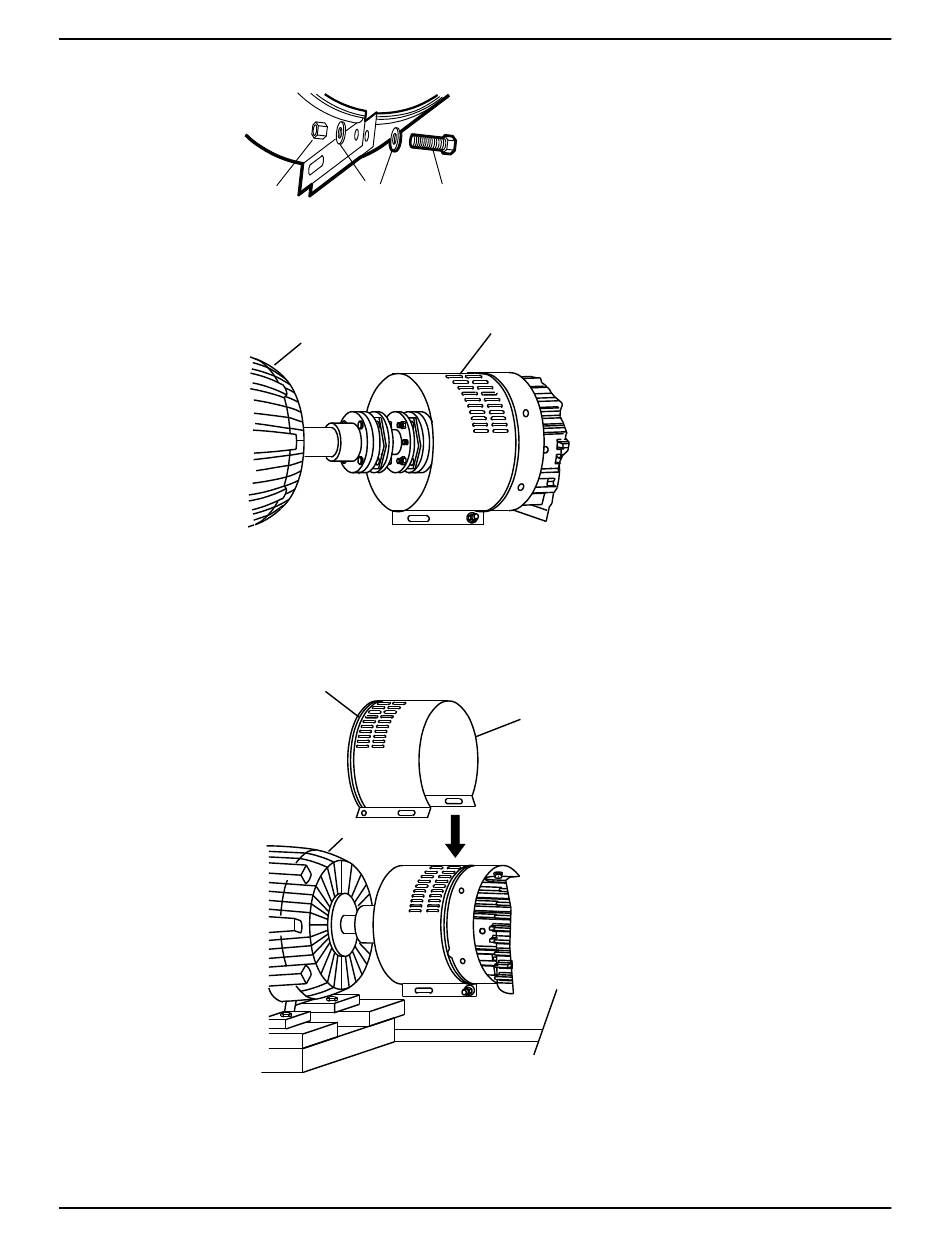

In de volgende afbeelding wordt de juiste volgorde van de componenten aangegeven.
1.
2.
3.
In de volgende afbeelding wordt een gemonteerde eenheid weergegeven.
1.
2.
6.
Spreid de opening van de andere koppelingsbeschermingshelft iets en schuif deze over de reeds
gemonteerde koppelingsbeschermingshelft totdat de ringvormige groef in de andere
koppelingsbescherming half naar de aandrijving wijst.
1.
2.
3.
7.
Schuif de eindplaat over de aandrijfas en plaats deze in de ringvormige groef aan de achterkant van de
koppelingsbeschermingshelft.
36
Model 3600, API 610 10th Edition (ISO 13709) Handleiding voor installatie, bediening en onderhoud
2
1
3
Moer
Ring
Bout
1
Aandrijving
Koppelingsbeschermingshelft
1
3
Ringvormige groef
Koppelingsbeschermingshelft
Aandrijving
2
2
