Type lager
Kogel/kogel
Bus/kogel
Bus/Kingsbury

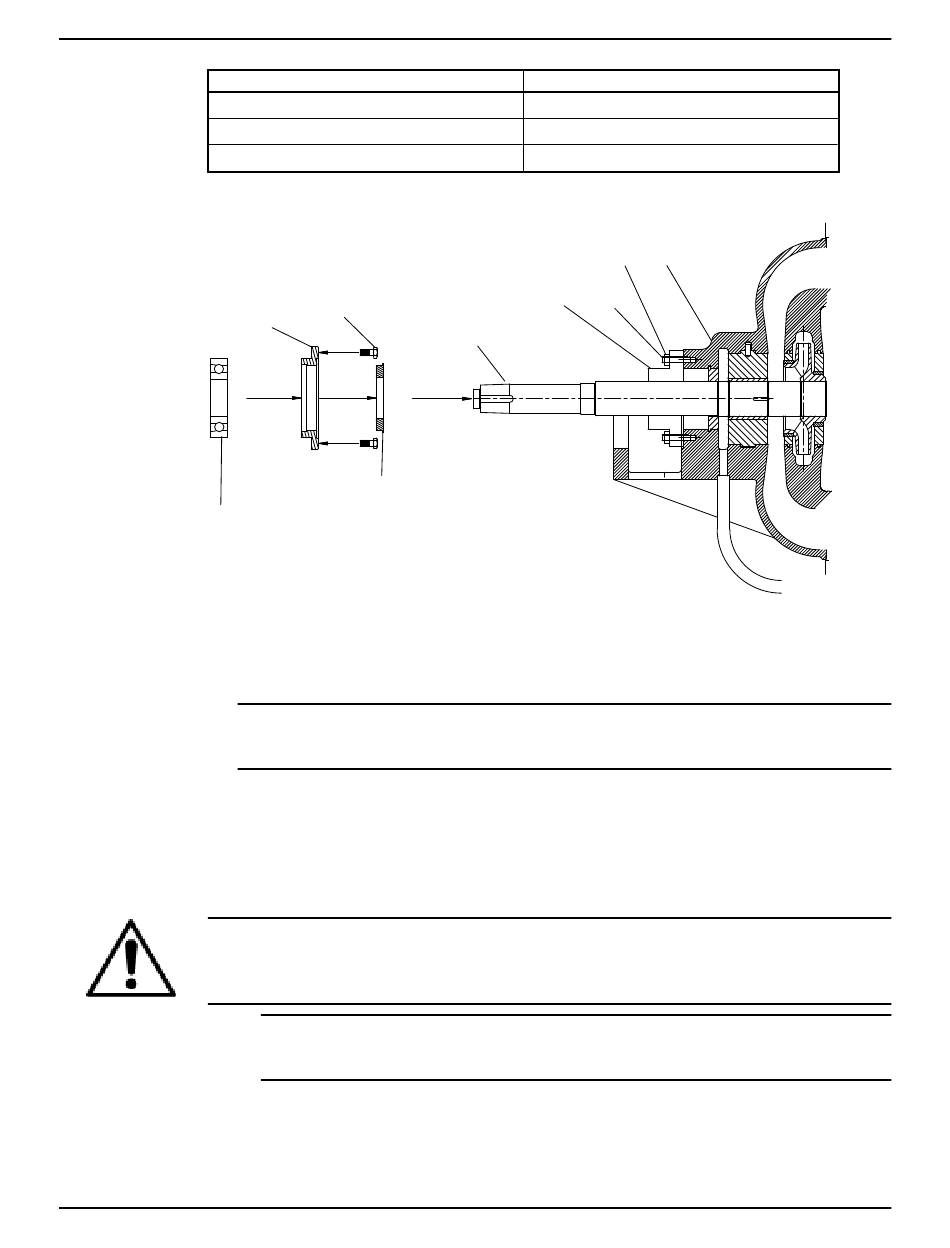

Monteer het radiale uiteinde (kogellagerpompen)
168
1.
Monteer de binnenboordlabyrintafdichting (333A) in de binnenboordradiale eindafdekking (160):
a) Reinig de eindafdekking met een oplosmiddel.
b) Plaats de labyrintafdichting (333A) in de boring van de afdekking (160).
c) Sla met een hamer op de afdichting.
Opmerking:
Zorg dat het uitstootpoort in de 6-uurstand staat en goed is geplaatst.
2.
Monteer de binnenboordeindafdekking (160) en de pakking van de binnenboordlagereindafdekking
(360A) op de as.
3.
Monteer het radiale lager (168) op de as (122).
De lagers zijn nauw gepast.
a) Verwarm de lagers voor met een elektronische inductieverwarmer.
VOORZICHTIG:
Draag geïsoleerde werkhandschoenen bij het gebruik van een lagerverwarmer. Lagers kunnen heet worden
en lichamelijk letsel toebrengen.
b) Smeer het binnenoppervlak van de lagers met het smeermiddel dat tijdens de werking wordt gebruikt.
c) Monteer de radiale eindlager (168) op de as (122).
Model 3600, API 610 10th Edition (ISO 13709) Handleiding voor installatie, bediening en onderhoud
Deze tabel toont de spelingsvereisten tussen de eindafdekking van het druklager en het lager:
371C
160
333A
De inductieverwarmer zorgt ook voor demagnetisering van de lagers.
Opmerking:
Gebruik geen brander en forceer niets.
Alle pompen zijn voorzien van een lagerafstandshouder (217). Raadpleeg "Installatie van het
roterend element".
Speling in inch (millimeters)
0,005–0,010 (0,127–0,254)
0,005–0,010 (0,127–0,254)
0,010–0,013 (0,254–0,330)
355 100
250
353
122
Onderhoud (vervolg)
