Installatie (vervolg)
Opmerking: Gebruik een gelijk aantal pasringen voor elke aandrijvingsvoet om verkeerde uitlijning
te voorkomen. Wanneer u dat niet doet, kan dit leiden tot schade aan apparatuur of verminderde
prestaties.
1.

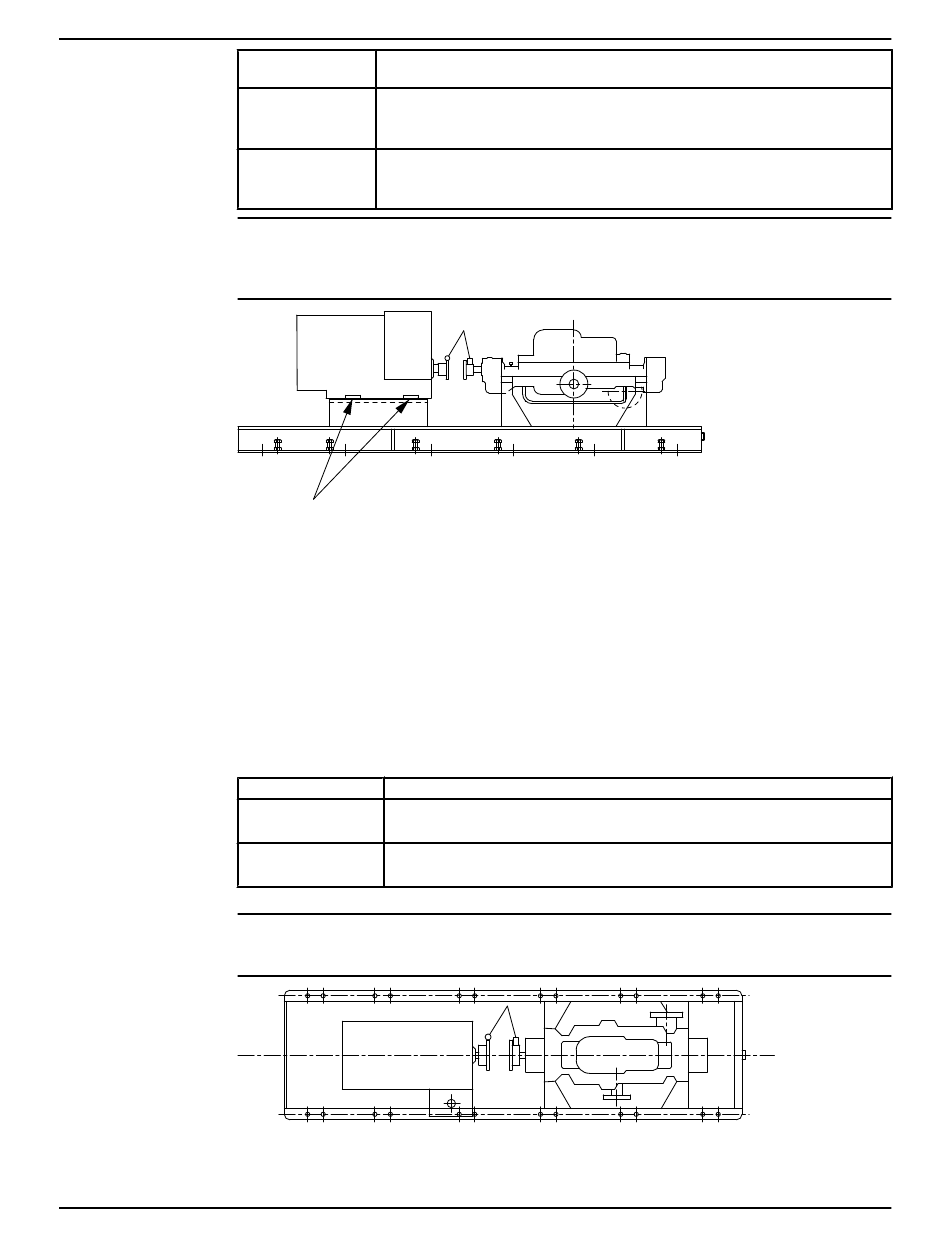

Afbeelding 8: Voorbeeld van onjuiste verticale uitlijning (zijweergave)
4.
Herhaal de vorige stappen totdat de toegestane afleeswaarde is bereikt.
Voer parallelle uitlijning uit voor een horizontale correctie
Een eenheid is parallel uitgelijnd wanneer de parallelle meetklok (P) met niet meer dan 0,02 mm (0,002
inch) verschilt zoals gemeten bij bedrijfstemperatuur op vier punten die 90° van elkaar zijn verwijderd.
1.
Stel de meetklok voor parallelle uitlijning in op nul links van het koppelingsgedeelte (Y) van de
aandrijving, 90° van de positie bovenaan in het midden (9 uur).
2.
Verstel de meetklok vanaf de beginpositie 180° naar rechts (op 3 uur).
3.
Registreer de afleeswaarde van de meetklok.
4.
Schuif de aandrijving voorzichtig in de juiste richting.
Opmerking: Zorg dat u de aandrijving gelijkmatig schuift. Wanneer u dat niet doet, kan dit de
horizontale hoekcorrectie verstoren.
Afbeelding 9: Voorbeeld van onjuiste horizontale uitlijning (bovenweergave)
5.
Herhaal de vorige stappen totdat de toegestane afleeswaarde is bereikt.
28
Model 3600, API 610 10th Edition (ISO 13709) Handleiding voor installatie, bediening en onderhoud
Is de
Actie
afleeswaarde...
Negatief
Het koppelingsgedeelte (X) van de pomp is lager dan het koppelingsgedeelte
(Y) van de aandrijving. Verwijder onder elke voet van de aandrijving pasringen
met een dikte gelijk aan de helft van de afleeswaarde van de meetklok.
Positief
Het koppelingsgedeelte (X) van de pomp is hoger dan het koppelingsgedeelte
van de aandrijving. Plaats onder elke voet van de aandrijving pasringen met een
dikte gelijk aan de helft van de afleeswaarde van de meetklok.
1
Pasringen
Is de afleeswaarde... Actie
Negatief
Het koppelinggedeelte van de aandrijving bevindt zich links van het
koppelinggedeelte van de pomp.
Positief
Het koppelinggedeelte van de aandrijving bevindt zich rechts van het
koppelinggedeelte van de pomp.
Y X
Y X
