5.
Verwijder de inbusschroeven van de centrale bus (155).
* 164A voor 4x6-10 en 4x6-11 pompen. 165B voor alle andere pompformaten.
6.
Verwijder de centrale bus (155), alle trapringen (144) en het membraan (146), indien aanwezig.
a) Verwijder het bovenste gedelete van alle onderdelen.
b) Draai het onderste gedeelte van alle onderdelen uit het onderste gedeelte van het huis.
7.

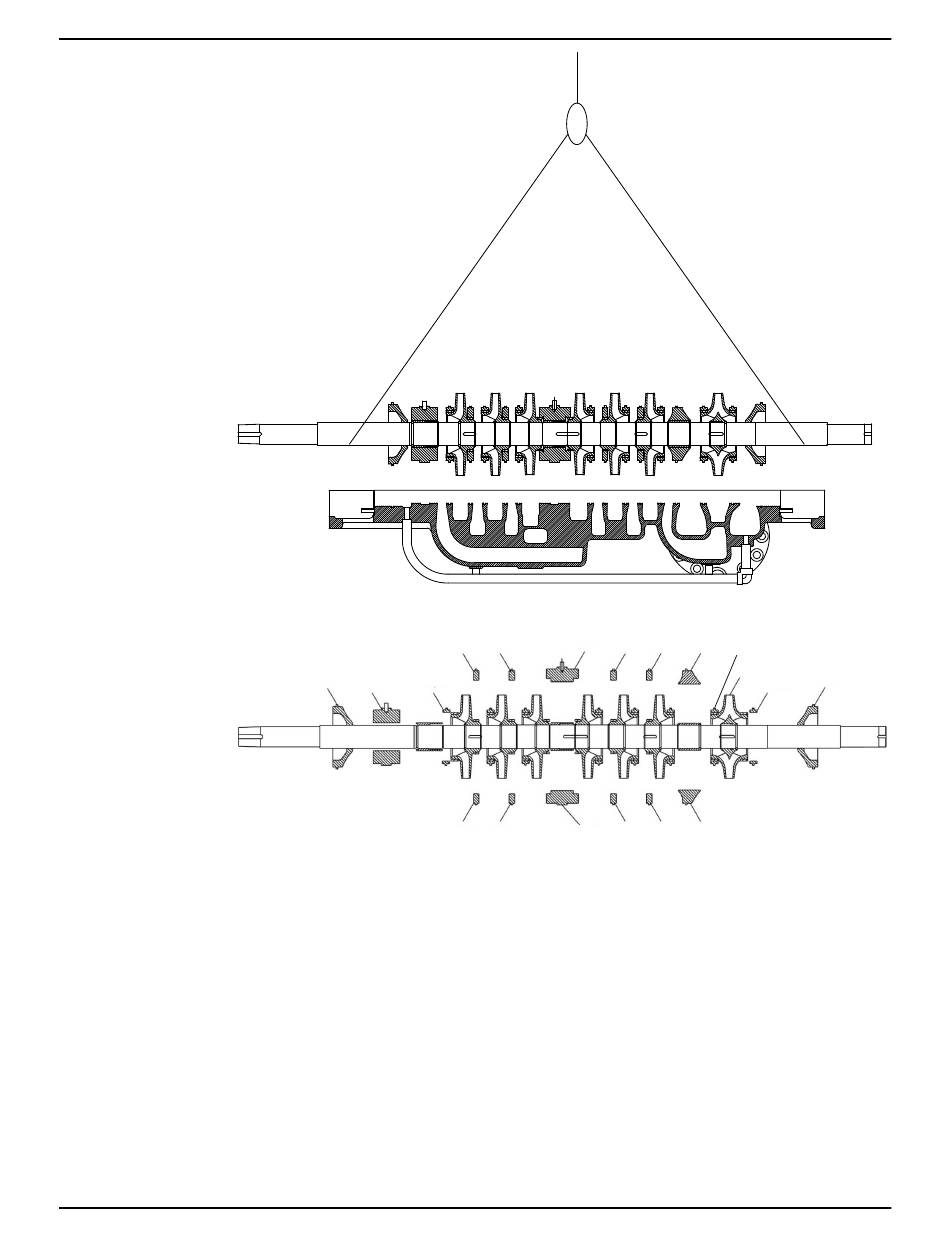

Til de roterende groep verder op om de stationaire vergrendelingen los te maken.
8.
Verwijder de afdichtingskamers (220, 221), de smoorbus (129), de huisring van de eerste trap en de
huisring (164) aan de andere kant.
9.
Til de roterende groep uit het onderste gedeelte van het huis.
10. Verwijder de huisbouten (356A, 356C, 356K) en de pakking van het huis (351).
Demontage van het roterend element
1.
Verwijder de smoorbusmof (128):
a) Verwijder de borgring (361F).
b) Schuif de mof naar het midden van de rotor zodat de aanslagring (361H) vrijkomt.
Model 3600, API 610 10th Edition (ISO 13709) Handleiding voor installatie, bediening en onderhoud
144
144
220 129
164
144
144
155
144 144
146
164A/B*
101
155
144 144
146
Onderhoud (vervolg)
221
164A
63
