Dymo XTL 500 - Industriële Labelmaker Snelstartgids

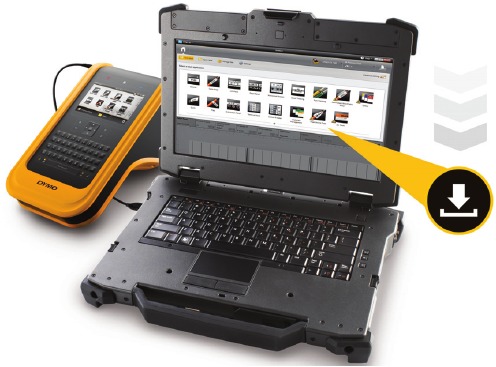

Uw Labelmaker Registreren

Ga naar www.dymo.com/register om uw labelmaker online te registreren. Tijdens de registratie heeft u het serienummer nodig, dat zich onder de klep van het labelcompartiment bevindt.

Registreer uw labelmaker om deze voordelen te ontvangen:

• Melding van software-upgrades via e-mail
• Speciale aanbiedingen en aankondigingen van nieuwe producten

Download de nieuwste versie van de DYMO ID ™-software van de DYMO-website op support.dymo.com.
U ontvangt meldingen via DYMO ID ™-software wanneer er software- en labelmaker-updates beschikbaar zijn.

Uw Labelmaker Uitpakken

Sluit de labelmaker pas op uw computer aan nadat de software-installatie is voltooid.

1. Pak uw labelmaker uit en bewaar het verpakkingsmateriaal.
2. Zorg ervoor dat u alle items hebt die in Afbeelding 1 worden getoond.

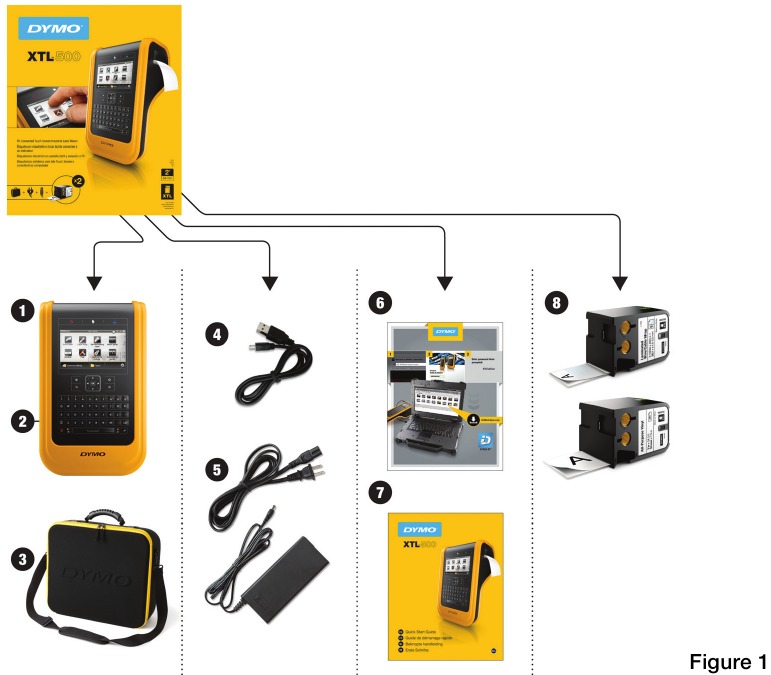

Inhoud van de verpakking

1. XTL 500 labelmaker
2. Oplaadbare lithium-polymeeraccu (geïnstalleerd)
3. Draagtas
4. USB-kabel
5. Netstroomadapter en stroomkabel
6. Software-downloadkaart
7. Snelstartgids
8. XTL-labelcassettes (hoeveelheid en type kunnen variëren)

De Labelcassette Plaatsen

Uw labelmaker gebruikt DYMO XTL^TM-labelcassettes, die verkrijgbaar zijn in verschillende breedtes en materialen, waaronder doorlopende tape en labels in vaste formaten. Ga naar www.dymo.com voor informatie over het kopen van labelcassettes.

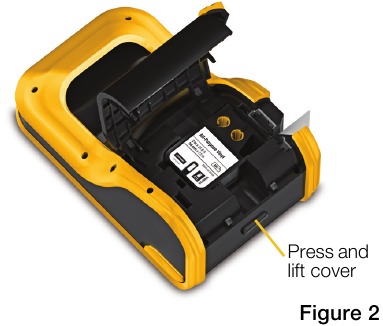

1. Druk op de knop boven op de labelmaker en til de klep van het labelcompartiment op. Zie Afbeelding 2.

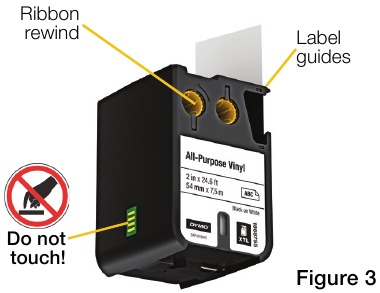

2. Zorg ervoor dat de tape en het lint strak over de opening van de labelcassette lopen en dat de tape tussen de labelgeleiders doorloopt. Zie Afbeelding 3.

   Om het lint strakker te maken, draait u de lintopwikkelspoel in de richting die wordt aangegeven door de pijl op de cassette.

   Raak de elektronische chip aan de zijkant van de labelcassette niet aan.
3. Plaats de labelcassette en druk stevig aan totdat de cassette op zijn plaats 'klikt'.
4. Sluit de klep van het labelcompartiment.

De Accu Opladen

De labelmaker wordt gevoed door een oplaadbare lithium-polymeeraccu (LiPo). De accu, die bij uw labelmaker is meegeleverd, is al geïnstalleerd en is gedeeltelijk opgeladen.

Er wordt een netstroomadapter meegeleverd met uw labelmaker om de accu op te laden. Het volledig opladen van de accu duurt ongeveer 3,5 uur.

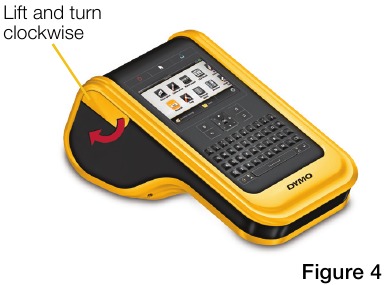

1. Til de connectorafdekking aan de zijkant van de labelmaker op en draai deze met de klok mee. Zie Afbeelding 4.

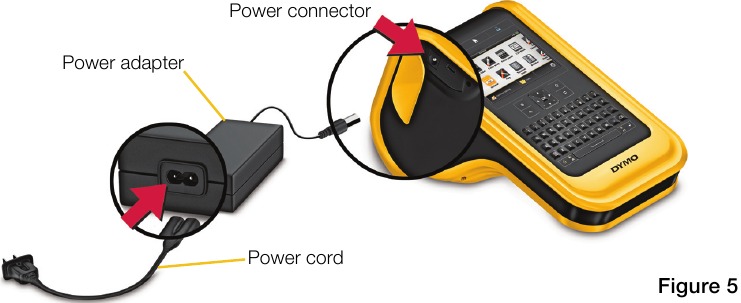

2. Steek de stroomkabel in de netstroomadapter. Zie Afbeelding 5.
3. Steek de netstroomadapter in de stroomconnector en steek vervolgens de stroomkabel in een stopcontact. Zie Afbeelding 5.


Lees de veiligheidsvoorschriften voor LiPo die u aantreft.

Uw Eerste Label Afdrukken

De eerste keer dat u de stroom inschakelt, wordt u gevraagd om de taal en de meeteenheden te selecteren. Deze selecties blijven ingesteld totdat u ze wijzigt.

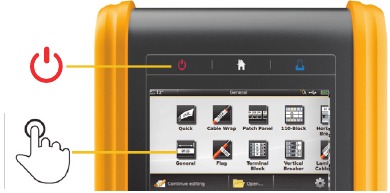

1. Druk op om de labelmaker in te schakelen.

2. Wijzig indien nodig de taal en meeteenheden wanneer u hierom wordt gevraagd.
3. Tik op Algemeen en selecteer de labelrichting en -lengte.

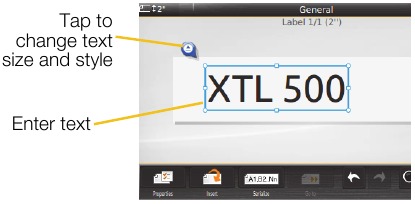

4. Voer wat tekst in.
   Tik op om de tekstgrootte en -opmaak naar wens te wijzigen.

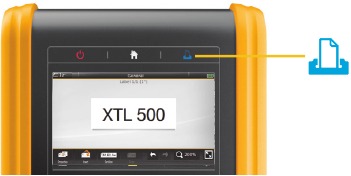

5. Druk op om af te drukken. Het label wordt automatisch gesneden.
   Houd ingedrukt om de afdruk- en snijopties te wijzigen.

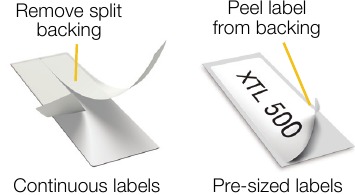

6. Verwijder de papieren achterkant van het label om de kleeflaag bloot te leggen en plaats het label op een schoon, droog oppervlak


Raadpleeg de gebruikershandleiding die beschikbaar is op support.dymo.com voor alle details over het gebruik van uw labelmaker.

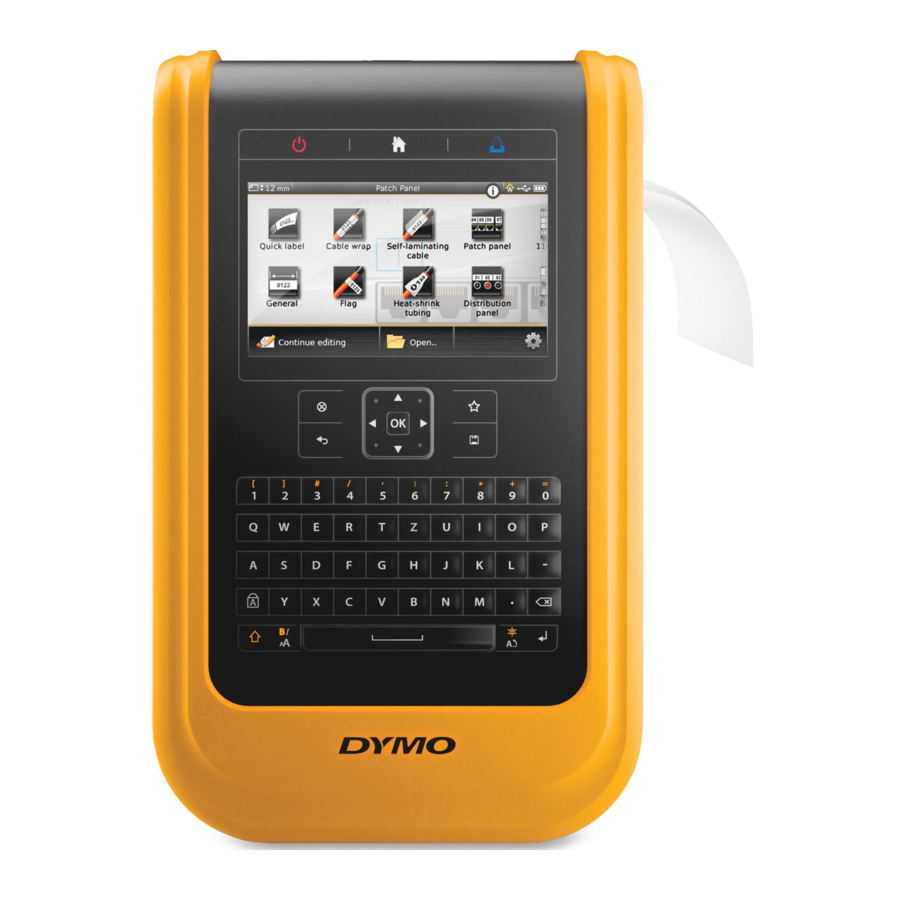

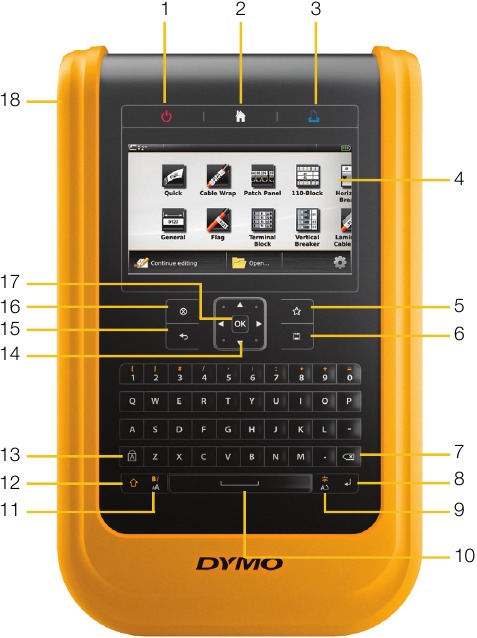

Uw Labelmaker Leren Kennen

Raak vertrouwd met de getoonde functies.

1. Aan/Uit (Afdrukken annuleren)
2. Home (Start)
3. Afdrukken/Afdrukopties
4. Touchscreen
5. Favorieten
6. Opslaan
7. Backspace/Verwijderen
8. Return (Terug)
9. Roteren/Uitlijnen
10. Spatiebalk
11. Tekstgrootte/Tekststijl
12. Shift
13. Caps lock
14. Navigatie
15. Terug
16. Nieuw label/Wissen
17. OK
18. Stroom-/USB-connectoren

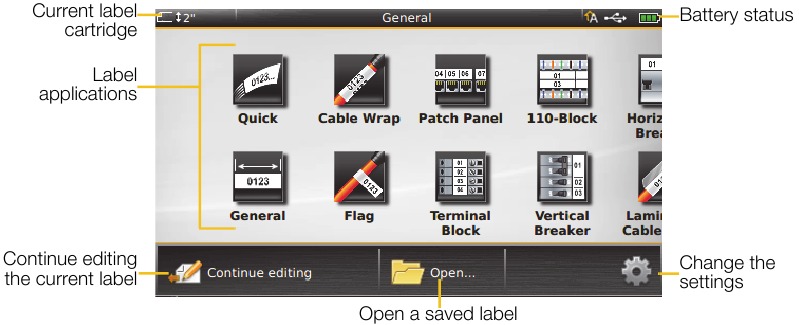

Startscherm

De volgende afbeelding toont de belangrijkste functies die beschikbaar zijn via het startscherm.

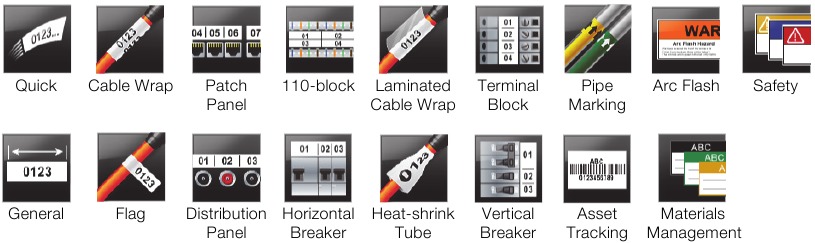

Er zijn een aantal labeltoepassingen beschikbaar voor uw specifieke labeltaak:

Tips:

• Tik eenmaal om een labeltoepassing te kiezen.
• U kunt elk label maken door de juiste labeltoepassing te selecteren met een compatibele labelcassette geplaatst.
• Er verschijnt een waarschuwingssymbool wanneer een labeltoepassing en de geplaatste labelcassette niet compatibel zijn.
• Labeltoepassingen die geschikt zijn voor de momenteel geplaatste labelcassette, worden links weergegeven van de labeltoepassingen die niet op de labelcassette kunnen worden afgedrukt.

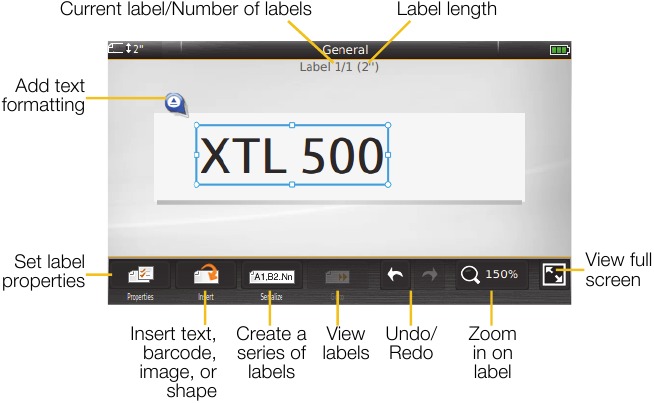

Label Editor

De volgende afbeelding toont de functies die de meeste labeleditors gemeen hebben.

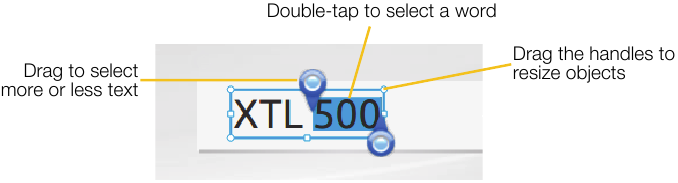

Het Touchscreen Gebruiken

U kunt het touchscreen bedienen door uw vingers of een plastic stylus met een afgeronde punt te gebruiken om items op het scherm aan te raken (Tap (Aanraken)), dubbel aan te raken (Double-tap (Dubbel aanraken)), te slepen (Drag (Slepen)) en te vegen (Swipe (Vegen)).

Raadpleeg de gebruikershandleiding op support.dymo.com voor alle details over het gebruik van uw labelmaker.

De Labelmaker Met Uw Computer Gebruiken

Uw labelmaker kan worden gebruikt om labels zelfstandig af te drukken, of u kunt labels rechtstreeks vanaf uw computer overzetten of afdrukken met behulp van de nieuwste versie van de DYMO ID^™-software.

DYMO ID^™-software Downloaden en Installeren

Sluit de labelmaker pas op uw computer aan nadat de software-installatie is voltooid.

Om de software te installeren

1. Download de nieuwste versie van de DYMO ID^™-software van de DYMO-website op support.dymo.com.
2. Volg de instructies in het installatieprogramma.

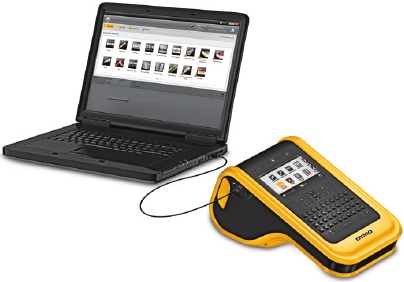

De Labelmaker Op Uw Computer Aansluiten

De labelmaker maakt verbinding met uw computer via de USB-aansluiting aan de linkerkant van de labelmaker.

Sluit de labelmaker pas op uw computer aan nadat de software-installatie is voltooid.

Om de labelmaker op uw computer aan te sluiten

1. Til de connectorafdekking aan de linkerkant van de labelmaker op en schuif de afdekking met de klok mee om de connectoren bloot te leggen.

2. Steek de USB-kabel in de USB-connector op de labelmaker en in een beschikbare USB-poort op uw computer.

U kunt nu rechtstreeks afdrukken vanuit de DYMO ID^™-software of labels overzetten naar de labelmaker om ze later af te drukken.

DYMO ID^™-software Gebruiken

Uw labelmaker kan worden gebruikt als een zelfstandige labelmaker of u kunt labels rechtstreeks vanaf uw computer afdrukken met behulp van de nieuwste versie van de DYMO ID^™-software.
Het gebruik van de DYMO ID^™-software is de aanbevolen methode voor het produceren van een groot aantal labels.

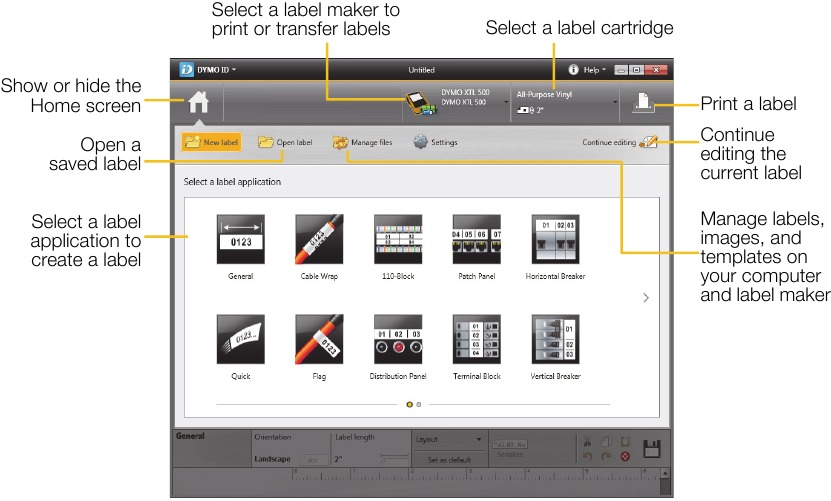

De onderstaande afbeelding toont enkele belangrijke functies die beschikbaar zijn in de DYMO ID^™-software.

Om een label af te drukken

1. Klik op Algemeen op het startscherm.
2. Typ wat tekst.
3. Klik op om het label af te drukken.

Raadpleeg de DYMO ID^™-Help voor alle details over het gebruik van de software.

Vanuit het menu Help kunt u het volgende bekijken:

• DYMO ID^™-Help
• DYMO ID^™ Gebruikershandleiding
• XTL^™ 500 Gebruikershandleiding

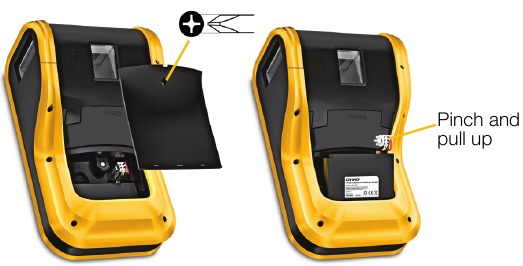

Veiligheidsvoorschriften voor Lithium-Polymeeraccu

Accutype: LiPolymer 14,8 V 2000 mAh 29,6 Wh

Onnauwkeurige behandeling van een oplaadbare lithium-polymeeraccu kan lekkage, hitte, rook, een explosie of brand veroorzaken. Dit kan leiden tot verslechtering van de prestaties of storing. Dit kan ook het beveiligingsapparaat beschadigen dat in de accu is geïnstalleerd. Dit kan apparatuur beschadigen of gebruikers verwonden. Volg de onderstaande instructies zorgvuldig op.

Tijdens Het Opladen Van De Accu

Om de risico's van brand en explosie te verminderen, wat, indien niet vermeden, kan leiden tot ernstig letsel of de dood:

• Explosiegevaar als een accu verkeerd wordt behandeld, opgeladen, weggegooid of vervangen. Vervang de accu alleen door hetzelfde of een gelijkwaardig type dat door DYMO wordt aanbevolen.
• Gebruik bij het opladen van de accu alleen de meegeleverde netstroomadapter en volg de instructies in deze handleiding.
• Sluit de accu niet rechtstreeks aan op een stopcontact of sigarettenaanstekerlader.
• Bewaar de accu niet in de buurt van vuur of bij extreem hoge temperaturen boven 60°C (140°F) (bijvoorbeeld een voertuig, sterk direct zonlicht).
• Sluit de accu's onder geen enkele omstandigheid kort.
• Laad accu's nooit op in de buurt van licht ontvlambare voorwerpen.

Om de risico's van brand en explosie te verminderen, wat, indien niet vermeden, kan leiden tot ernstig letsel of de dood en/of materiële schade:

• Stop het opladen van de accu als het opladen niet binnen de aangegeven tijd is voltooid.
• Laat de accu nooit onbeheerd achter tijdens het opladen. Probeer nooit een beschadigde accu op te laden.
• Verwijder de accu onmiddellijk uit het apparaat of de acculader en stop het gebruik als de accu een geur afgeeft, warmte genereert, verkleurt of vervormt, of op enigerlei wijze abnormaal lijkt tijdens gebruik.


Om de risico's van diverse gevaren te verminderen, wat, indien niet vermeden, kan leiden tot licht of matig letsel en/of materiële schade:

• Lees de gebruikershandleiding zorgvuldig door voordat u de accu oplaadt.
• De lithiumaccu moet volledig ontladen zijn voordat u hem weggooit.
• Gooi de accu altijd weg in overeenstemming met de lokale, regionale en nationale regelgeving.
• De accu mag alleen worden opgeladen binnen een temperatuurbereik van 0°C (32°F) tot 45°C (113°F).

Tijdens Het Ontladen Van De Accu

Om de risico's van brand en explosie te verminderen, wat, indien niet vermeden, kan leiden tot ernstig letsel of de dood en/of materiële schade:

• Gebruik de accu alleen in de gespecificeerde apparatuur.
• Ontlaad de accu niet in de buurt van vuur of bij extreem hoge temperaturen boven 60°C (140°F) (bijvoorbeeld een voertuig, sterk direct zonlicht).

Om de risico's van diverse gevaren te verminderen, wat, indien niet vermeden, kan leiden tot licht of matig letsel en/of materiële schade:

• De accu mag alleen worden gebruikt binnen een temperatuurbereik van -10°C (14°F) tot 60°C (140°F).

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
