Snel aan de slag

Hartelijk dank voor de aankoop van een nieuw moederbord van MSI®. Deze sectie Snel aan de slag biedt demonstratiediagrammen over hoe u uw computer installeert. Sommige installaties bieden ook videodemonstraties. Ga naar de URL om het met de webbrowser op uw telefoon of tablet te bekijken. U kunt zelfs naar de URL gaan door de QR-code te scannen.

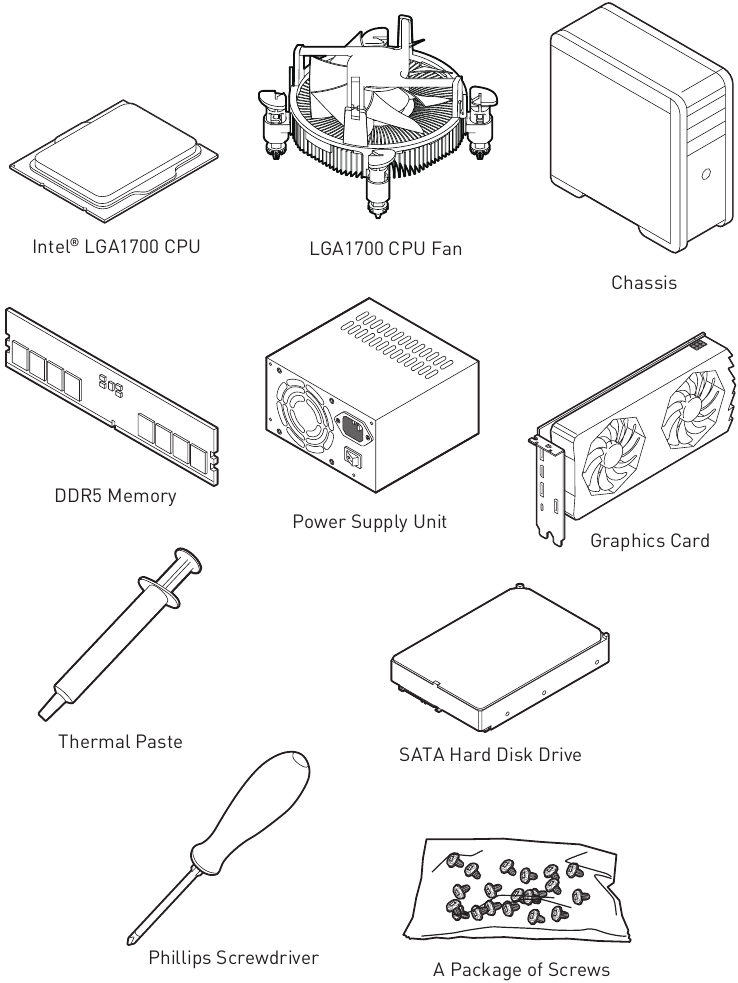

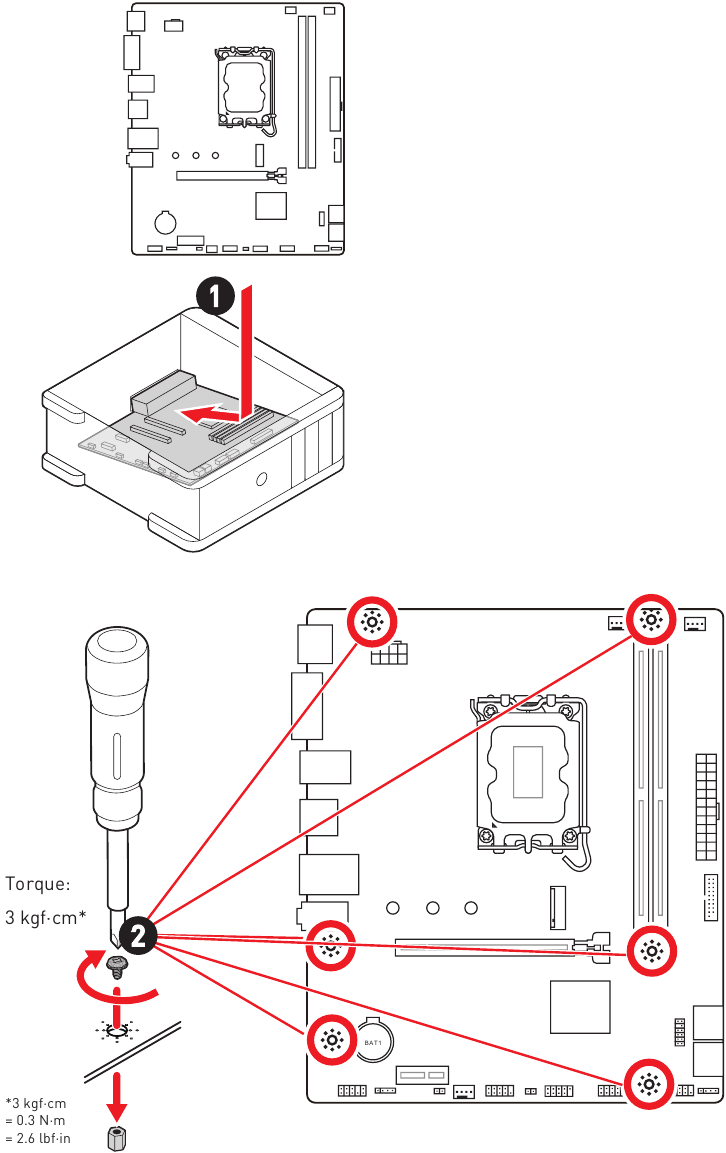

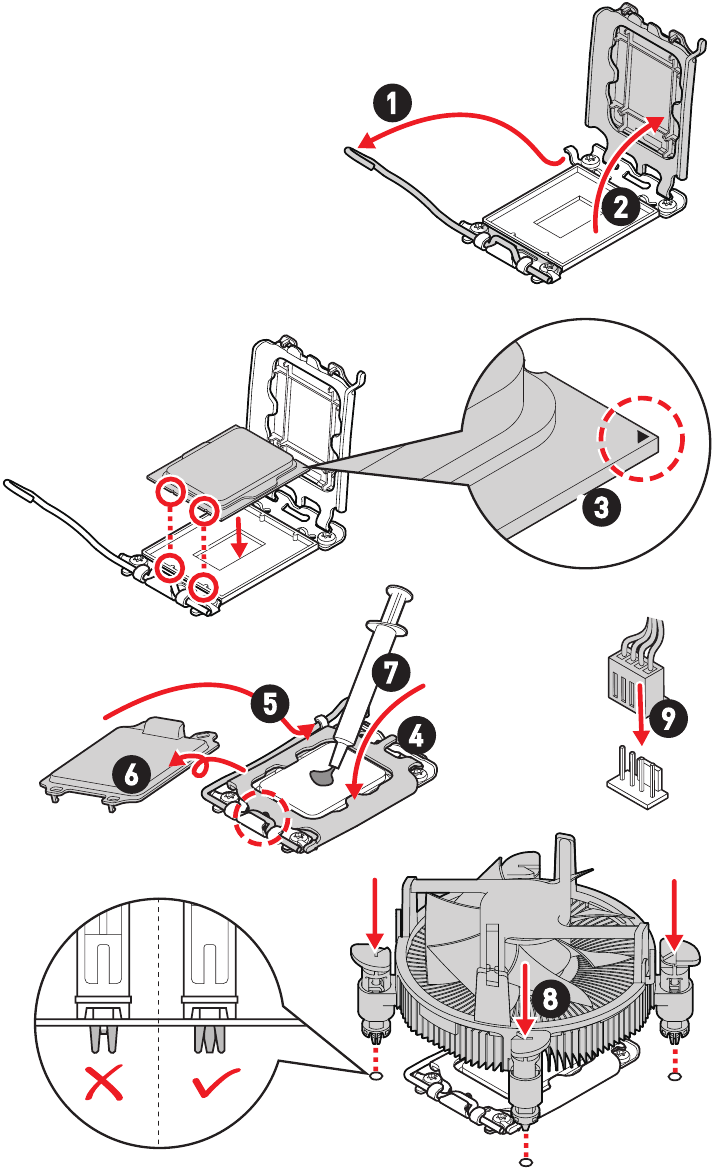

Gereedschap en componenten voorbereiden

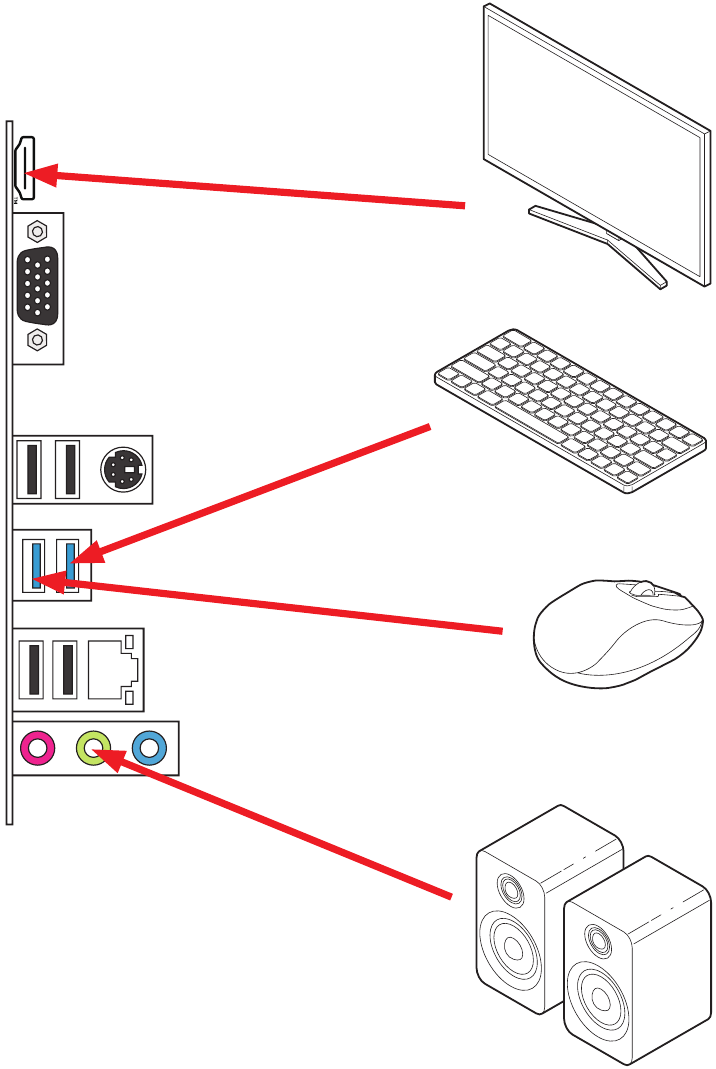

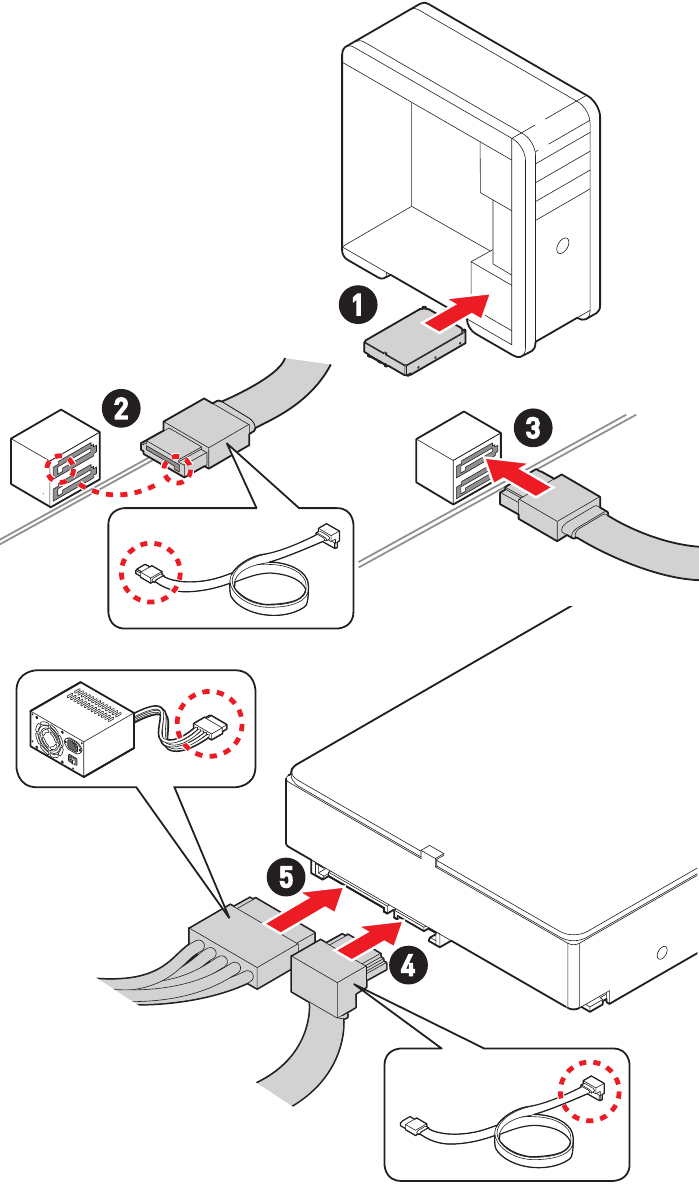

Randapparatuur aansluiten

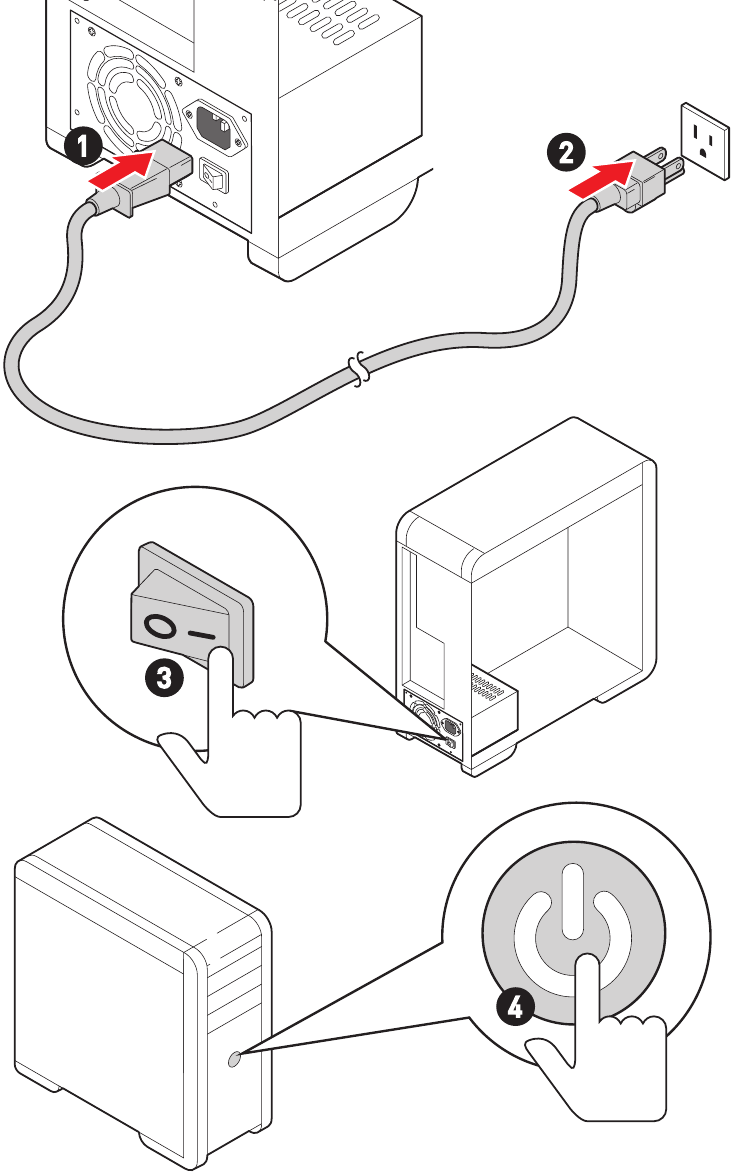

Inschakelen

Specificaties

CPU	Ondersteunt 12e/13e generatie Intel® Core™-processors, Pentium® Gold- en Celeron®-processors* Processoraansluiting LGA1700 * Ga naar www.msi.com voor de nieuwste ondersteuningsstatus wanneer er nieuwe processors worden uitgebracht.
Chipset	Intel® H610-chipset
Geheugen	2x DDR5-geheugenslots, die tot 96 GB* ondersteunen Ondersteunt 1R 5600 MHz (door JEDEC & POR) Ondersteunt Intel® Extreme Memory Profile (XMP) Ondersteunt Dual-Controller Dual-Channel-modus Ondersteunt niet-ECC, niet-gebufferd geheugen * Raadpleeg www.msi.com voor meer informatie over compatibel geheugen.
Uitbreidingsslots	1x PCIe x16-slot (van CPU) Ondersteunt tot PCIe 4.0 x16 1x PCIe x1-slot (van H610-chipset) Ondersteunt tot PCIe 3.0 x1
Onboard grafische kaart	1x HDMI™ 1.4-poort met HDR, die een maximale resolutie van 4K 30Hz/* ondersteunt 1x VGA-poort, die een maximale resolutie van 2048x1536 50Hz, 2048x1280 60Hz, 1920x1200 60Hz/* ondersteunt * Beschikbaar voor de processor met geïntegreerde grafische kaart. ** Grafische specificaties kunnen variëren, afhankelijk van de geïnstalleerde CPU.
SATA-poorten	4x SATA 6 Gb/s-poorten* (van H610-chipset) * SATA_5 is niet beschikbaar bij het installeren van M.2 SATA SSD in M2_1-slot.
M.2 SSD-sleuf	1x M.2-sleuf* (Key M) (van CPU) Ondersteunt tot PCIe 3.0 x4 Ondersteunt tot SATA 6 Gb/s Ondersteunt 2242/2260/2280 opslagapparaten * SATA_5 is niet beschikbaar bij het installeren van M.2 SATA SSD in M2_1-slot.
Audio	Realtek® ALC897 Codec 7.1-kanaals High Definition Audio
LAN	1x Realtek® RTL8111H 1 Gbps LAN-controller
Stroomconnectoren	1x 24-pins ATX-hoofdstroomconnector 1x 8-pins +12V-stroomconnector
Interne USB-connectoren	1x USB 3.2 Gen 1 5 Gbps-connectoren (van H610-chipset) Ondersteunt extra 2 USB 3.2 Gen 1 5 Gbps-poorten 2x USB 2.0 Type-A-connectoren (van Hub-GL850G) Ondersteunt extra 4 USB 2.0-poorten
Ventilatorconnectoren	1x 4-pins CPU-ventilatorconnector 2x 4-pins systeemventilatorconnectoren
Systeemconnectoren	1x audio connector op het voorpaneel 2x systeem paneel connectoren 1x connector voor chassisintrusie 1x TPM-moduleconnector 1x seriële poortconnector
Jumpers	1x Clear CMOS-jumper
LED-functies	1x 4-pins RGB LED-connector 4x EZ Debug LED
Connectoren achterpaneel	1x HDMI™-poort 1x VGA-poort 1x PS/2-combo-poort voor toetsenbord/muis 4x USB 2.0 Type-A-poorten (van H610-chipset) 2x USB 3.2 Gen 1 5 Gbps Type-A-poorten (van H610-chipset) 1x LAN (RJ45)-poort 3x audio-aansluitingen
I/O-controller	NUVOTON NCT6687-D-controllerchip
Hardwaremonitor	Detectie van CPU-/systeem-/chipsettemperatuur Detectie van CPU-/systeemventilatorsnelheid Regeling van CPU-/systeemventilatorsnelheid
Vormfactor	m-ATX-vormfactor 7,9 inch x 9,3 inch (200 mm x 236 mm)
BIOS-functies	1x 256 Mb flash UEFI AMI BIOS ACPI 6.4, SMBIOS 3.4 Meertalig
Software	Stuurprogramma's MSI Center Intel Extreme Tuning Utility CPU-Z MSI GAMING Norton 360 AIDA64 Extreme - MSI Edition

Speciale functies

MSI Center functies

Mystic light
Frozr AI Cooling
User Scenario
True Color
Live Update
Hardware Monitoring
Super Charger
Devices Speed Up
Smart Image Finder
MSI Companion
System Diagnosis

Audio

Audio Boost

Koeling

M.2 Shield Frozr
Slimme ventilatorregeling

LED

EZ DEBUG LED

Prestaties

DDR5 Boost
Core Boost
USB3.2 Gen1 5G
USB with Type A
Front USB Type-A

Bescherming

PCI-E Steel Armor

Ervaring

Click BIOS 5

Verpakkingsinhoud

Controleer de inhoud van uw moederbordpakket. Het zou het volgende moeten bevatten:

Kaart

1x moederbord

Documentatie

1x snelstartgids
1x wettelijke kennisgeving van de Europese Unie

Kabels

1x SATA 6 Gb/s-kabel

Accessoires

1x M.2-schroef en afstandhouderpakket (1 set/verpakking)

Als een van de bovenstaande items beschadigd is of ontbreekt, neem dan contact op met uw verkoper.

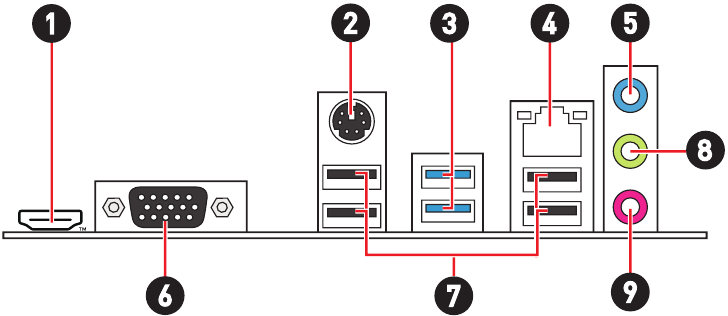

Aansluitingen achterpaneel

Item	Beschrijving
1	HDMI™-poort
2	PS/2-combo-poort voor toetsenbord/muis
3	USB 3.2 Gen 1 5Gbps Type-A-poorten (van H610-chipset)
4	1 Gbps LAN-poort
5	Line-in-poort
6	VGA-poort
7	USB 2.0 Type-A-poorten (van H610-chipset)
8	Line-out-poort
9	Mic-in-poort

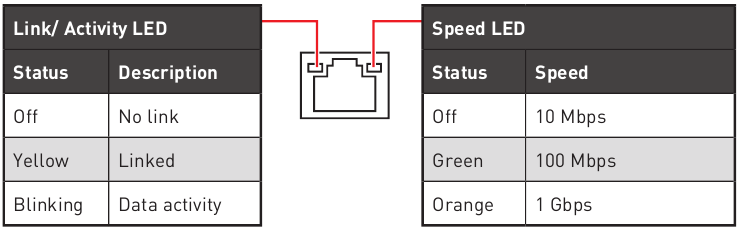

LED-statustabel LAN-poort

Aansluiting audio-jacks

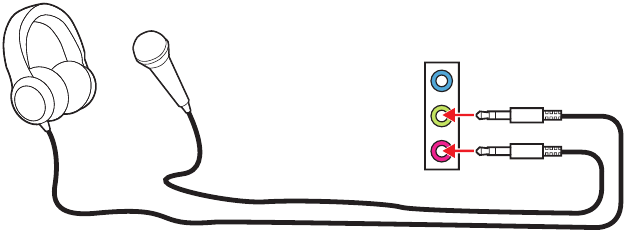

Diagram audio-jacks naar hoofdtelefoon en microfoon

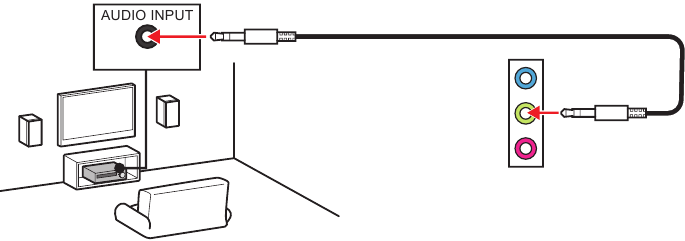

Diagram audio-jacks naar stereoluidsprekers

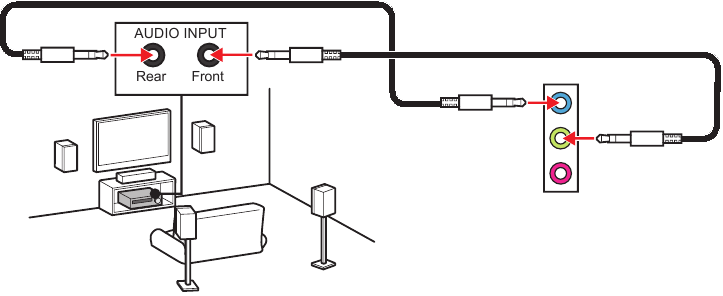

Diagram audio-jacks naar 4-kanaalsluidsprekers

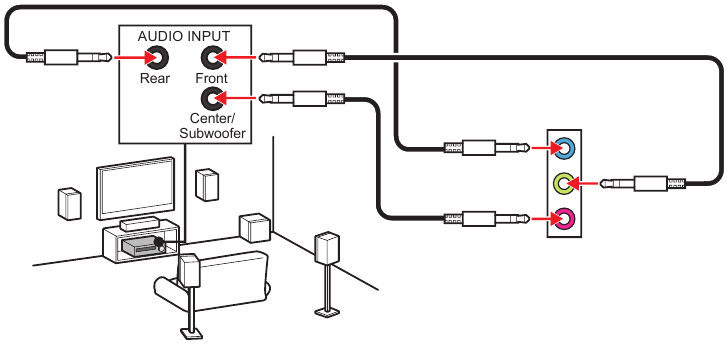

Diagram audio-jacks naar 5.1-kanaalsluidsprekers

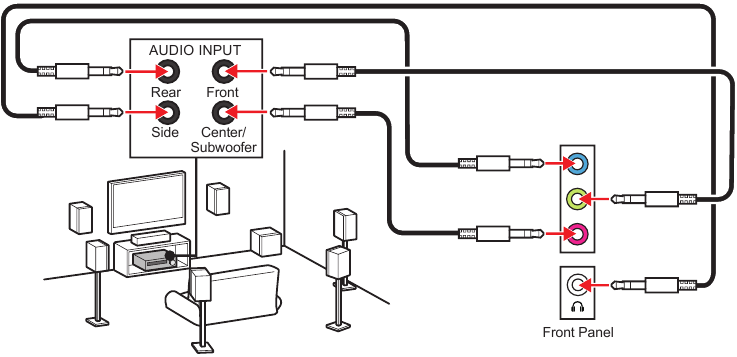

Diagram audio-jacks naar 7.1-kanaalsluidsprekers

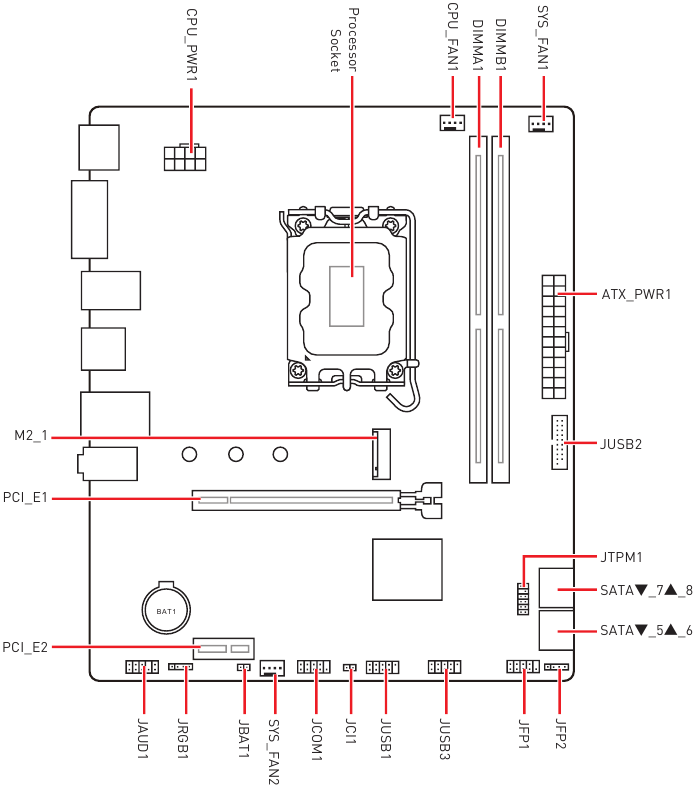

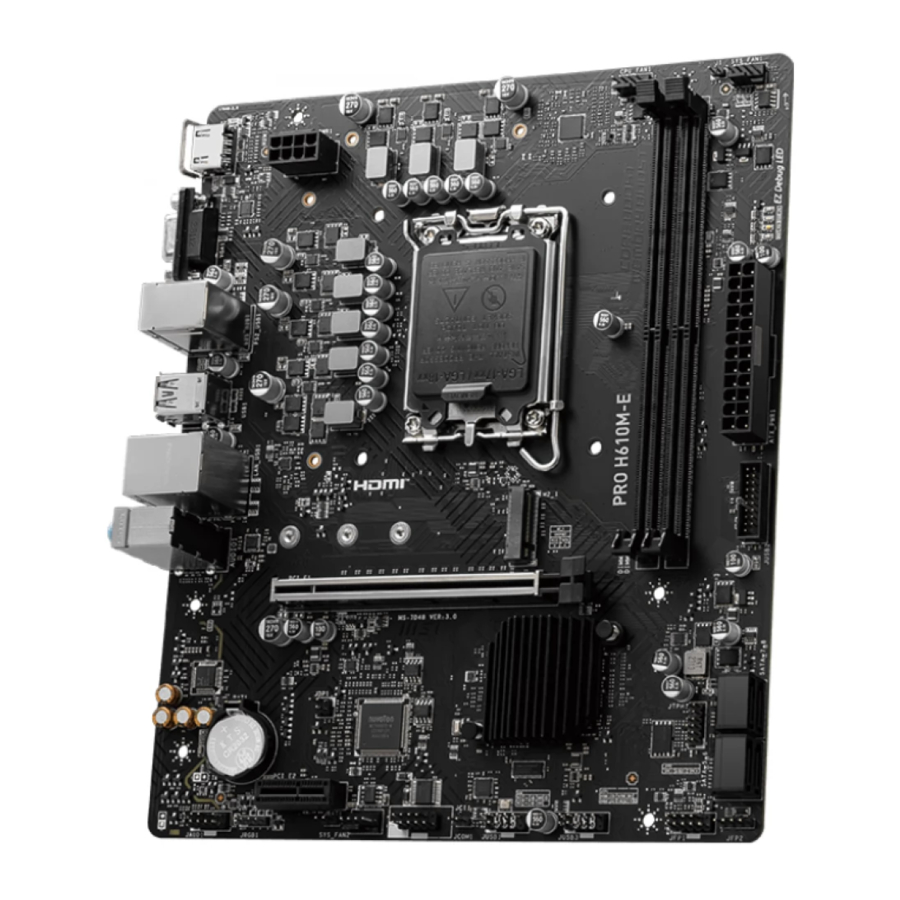

Overzicht van componenten

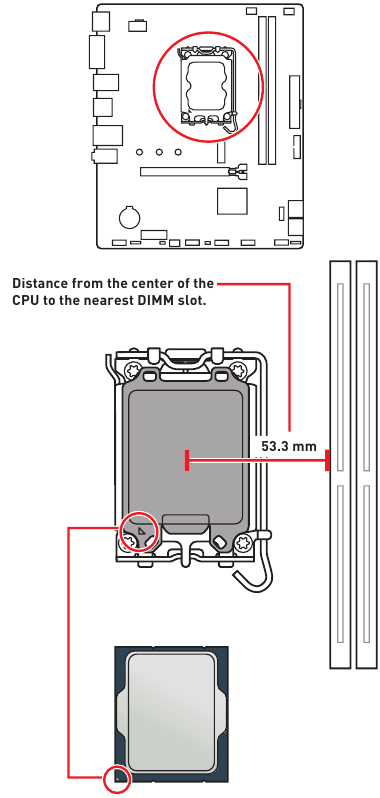

CPU-socket

Introductie van de LGA1700 CPU
Het oppervlak van de LGA1700 CPU heeft vier inkepingen en een gouden driehoek om te helpen bij het correct uitlijnen van de CPU voor plaatsing op het moederbord. De gouden driehoek is de Pin 1-indicator.

Koppel altijd het netsnoer los van het stopcontact voordat u de CPU installeert of verwijdert.
Bewaar de CPU-beschermkap na de installatie van de processor. MSI behandelt alleen Return Merchandise Authorization (RMA)-aanvragen als het moederbord wordt geleverd met de beschermkap op de CPU-socket.
Vergeet bij het installeren van een CPU nooit een CPU-koeler te installeren. Een CPU-koeler is nodig om oververhitting te voorkomen en de systeemstabiliteit te behouden.
Controleer of de CPU-koeler een goede afdichting met de CPU heeft gevormd voordat u uw systeem opstart.
Oververhitting kan de CPU en het moederbord ernstig beschadigen. Zorg er altijd voor dat de koelventilatoren goed werken om de CPU tegen oververhitting te beschermen. Zorg ervoor dat u een gelijkmatige laag koelpasta (of thermische tape) aanbrengt tussen de CPU en de koeler om de warmteafvoer te bevorderen.
Bescherm de CPU-socketpinnen altijd door de socket af te dekken met de plastic kap wanneer de CPU niet is geïnstalleerd.
Als u een aparte CPU en koeler hebt gekocht, raadpleeg dan de documentatie in de verpakking van de koeler voor meer informatie over de installatie.
Dit moederbord is ontworpen om overklokken te ondersteunen. Voordat u probeert te overklokken, moet u ervoor zorgen dat alle andere systeemcomponenten overklokken kunnen verdragen. Elke poging om buiten de productspecificaties te werken wordt afgeraden. MSI® garandeert geen schade of risico's veroorzaakt door onvoldoende werking buiten de productspecificaties.

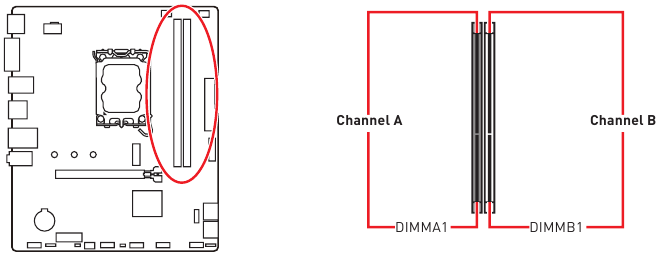

DIMM-sleuven

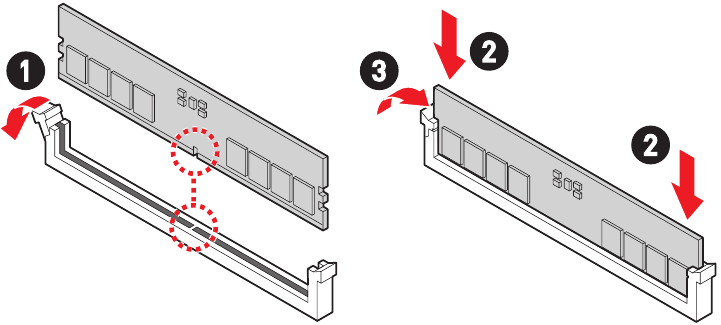

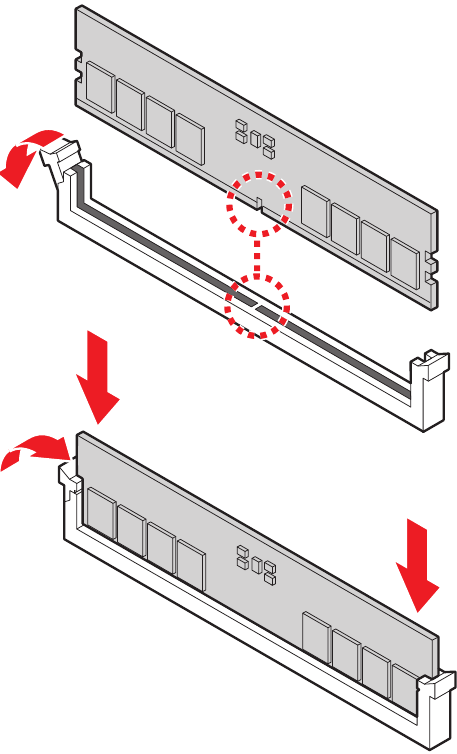

Installatie van geheugenmodules

Om de systeemstabiliteit voor de Dual channel-modus te garanderen, moeten de geheugenmodules van hetzelfde type, aantal en dichtheid zijn.
Sommige geheugenmodules werken mogelijk op een lagere frequentie dan de aangegeven waarde bij het overklokken, omdat de geheugenfrequentie afhankelijk is van de Serial Presence Detect (SPD). Ga naar BIOS en zoek de DRAM Frequency (DRAM-frequentie) om de geheugenfrequentie in te stellen als u het geheugen op de aangegeven of een hogere frequentie wilt laten werken.
Het wordt aanbevolen dat gebruikers een efficiënter geheugenkoelsysteem gebruiken voor de installatie van volledige DIMM's of overklokken.
De stabiliteit en compatibiliteit van de geïnstalleerde geheugenmodule is afhankelijk van de geïnstalleerde CPU en apparaten bij het overklokken.
Raadpleeg www.msi.com voor meer informatie over compatibel geheugen.

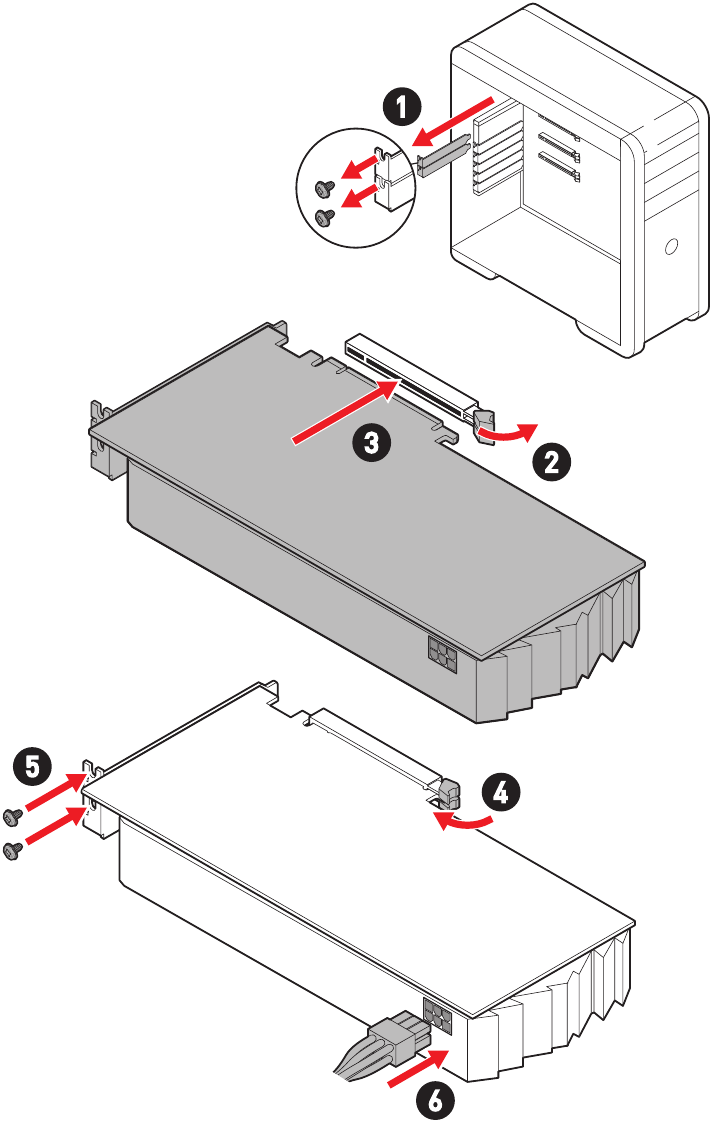

PCI_E1~2: PCIe-uitbreidingssleuven

Als u een grote en zware grafische kaart installeert, moet u een hulpmiddel zoals MSI Graphics Card Bolster gebruiken om het gewicht te ondersteunen om vervorming van de sleuf te voorkomen.
Wanneer u uitbreidingskaarten toevoegt of verwijdert, schakelt u altijd de voeding uit en koppelt u de voedingskabel los van het stopcontact. Lees de documentatie van de uitbreidingskaart om te controleren op eventuele noodzakelijke extra hardware- of softwarewijzigingen.

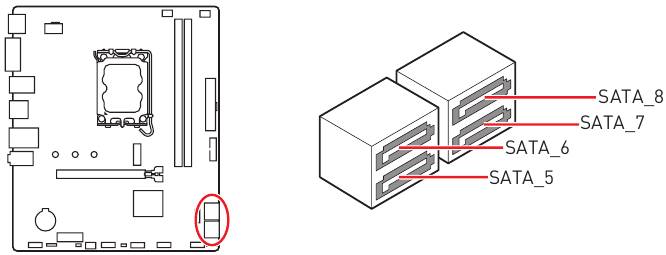

SATA_5~8: SATA 6Gb/s-connectoren

Deze connectoren zijn SATA 6Gb/s-interfacepoorten. Elke connector kan worden aangesloten op één SATA-apparaat.

Vouw de SATA-kabel niet in een hoek van 90 graden. Anders kan er tijdens de overdracht gegevensverlies optreden.
SATA-kabels hebben identieke stekkers aan beide zijden van de kabel. Het wordt echter aanbevolen om de platte connector op het moederbord aan te sluiten om ruimte te besparen.
SATA_5 is niet beschikbaar bij het installeren van een M.2 SATA SSD in de M2_1-sleuf.

M2_1: M.2-sleuf (Key M)

Intel® RST ondersteunt alleen PCIe M.2 SSD met UEFI ROM.
SATA_5 is niet beschikbaar bij het installeren van een M.2 SATA SSD in de M2_1-sleuf.

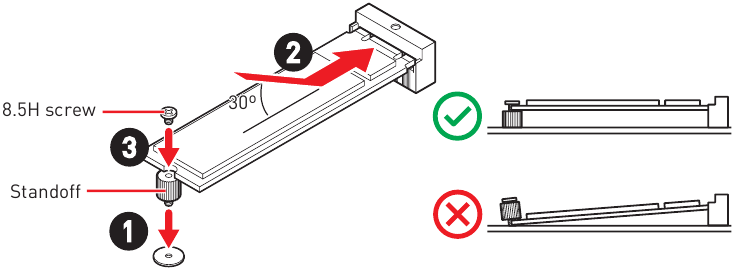

M.2-module installeren

Zet de meegeleverde M.2-afstandhouder vast op basis van uw M.2 SSD-lengte, indien nodig.
Plaats uw M.2 SSD in een hoek van 30 graden in de M.2-sleuf.
Zet de M.2 SSD vast met de meegeleverde M.2 8.5H-schroef.

JAUD1: Front Audio-connector

Met deze connector kunt u audio-aansluitingen op het voorpaneel aansluiten.

Pin	Signaalnaam
1	MIC L
2	Massa
3	MIC R
4	NC
5	Koptelefoon R
6	MIC-detectie
7	SENSE_SEND
8	Geen pin
9	Koptelefoon L
10	Koptelefoondetectie

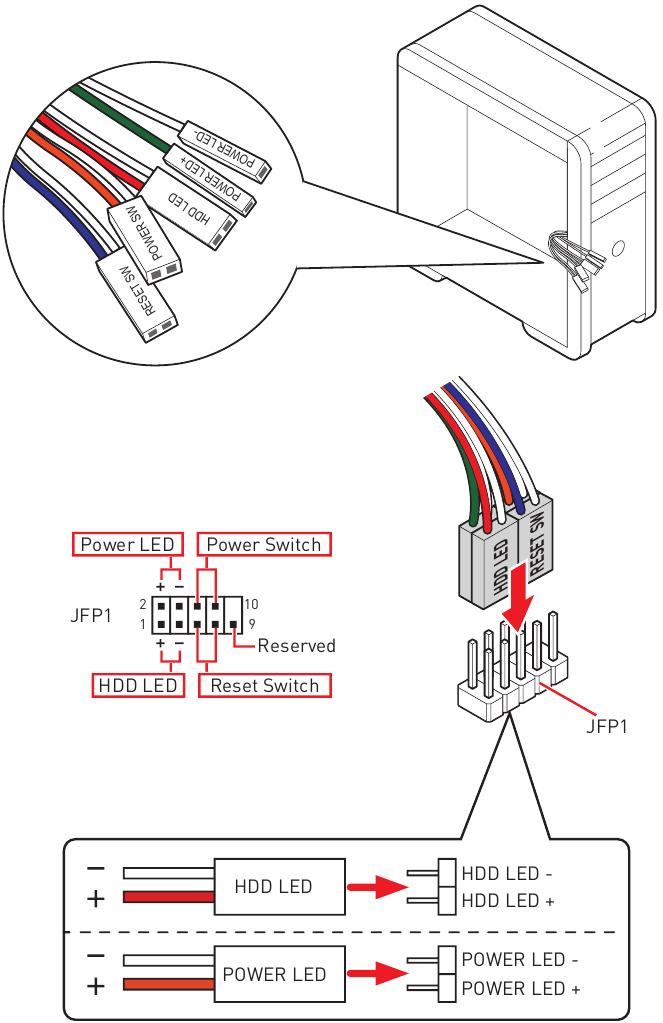

JFP1, JFP2: Front Panel-connectoren

De JFP1-connector regelt de stroom aan, stroomreset en de LED's op uw PC-behuizing/chassis. Met de Power Switch/ Reset Switch-headers kunt u de aan/uit-knop/resetknop aansluiten. De Power LED-header maakt verbinding met het LED-lampje op de PC-behuizing en de HDD LED-header geeft de activiteit van de harde schijf aan. De JFP2-connector is voor zoemer en luidspreker. Om de kabels van de PC-behuizing op de juiste pinnen aan te sluiten, raadpleegt u de volgende afbeeldingen hieronder.

Houd er rekening mee dat Power LED en HDD LED een positieve en negatieve verbinding hebben, u moet de kabel verbinden met de bijbehorende positieve en negatieve poort op het moederbord. Anders werken de LED's niet goed.

JCI1: Chassis Intrusion-connector

Met deze connector kunt u de chassisintrusion-schakelaarkabel aansluiten.

Chassisintrusion-detector gebruiken

Sluit de JCI1-connector aan op de chassisintrusion-schakelaar/-sensor op het chassis.
Sluit de chassisdeksel.
Ga naar BIOS > SETTINGS > Security > Chassis Intrusion Configuration (BIOS > INSTELLINGEN > Beveiliging > Chassis Intrusion-configuratie).
Stel Chassis Intrusion (Chassisintrusion) in op Enabled (Ingeschakeld).
Druk op F10 om op te slaan en af te sluiten en druk vervolgens op de Enter-toets om Yes (Ja) te selecteren.
Zodra de chassisdeksel weer wordt geopend, wordt er een waarschuwingsbericht op het scherm weergegeven wanneer de computer wordt ingeschakeld.

De chassisintrusion-waarschuwing resetten

Ga naar BIOS > SETTINGS > Security > Chassis Intrusion Configuration (BIOS > INSTELLINGEN > Beveiliging > Chassis Intrusion-configuratie).
Stel Chassis Intrusion (Chassisintrusion) in op Reset (Resetten).
Druk op F10 om op te slaan en af te sluiten en druk vervolgens op de Enter-toets om Yes (Ja) te selecteren.

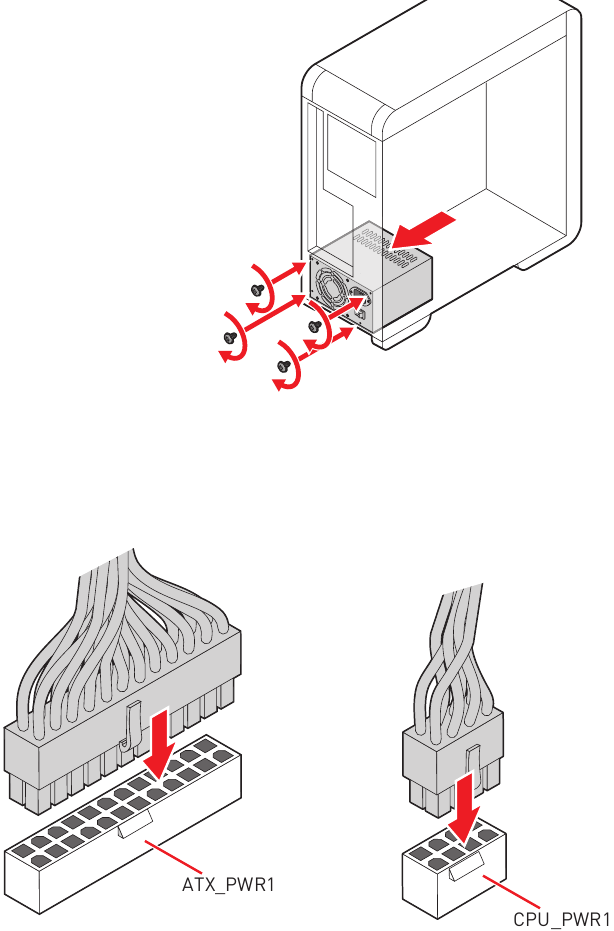

CPU_PWR1, ATX_PWR1: Stroomconnectoren

Met deze connectoren kunt u een ATX-voeding aansluiten.

CPU_PWR1

Pin	Signaalnaam
1	Aarde
2	Aarde
3	Aarde
4	Aarde
5	+12V
6	+12V
7	+12V
8	+12V

ATX_PWR1

Pin	Signaalnaam
1	+3.3V
2	+3.3V
3	Aarde
4	+5V
5	Aarde
6	+5V
7	Aarde
8	PWR OK
9	5VSB
10	+12V
11	+12V
12	+3.3V
13	+3.3V
14	-12V
15	Aarde
16	PS-ON#
17	Aarde
18	Aarde
19	Aarde
20	Res
21	+5V
22	+5V
23	+5V
24	Aarde

Zorg ervoor dat alle stroomkabels stevig zijn aangesloten op een geschikte ATX-voeding om een stabiele werking van het moederbord te garanderen.

JCOM1: Seriële poortconnector

Met deze connector kunt u de optionele seriële poort met beugel aansluiten.

Pin	Signaalnaam
1	DCD
2	SIN
3	SOUT
4	DTR
5	Aarde
6	DSR
7	RTS
8	CTS
9	RI
10	Geen pin

JUSB2: USB 3.2 Gen 1-connector

Met deze connector kunt u USB 3.2 Gen 1 5Gbps-poorten op het voorpaneel aansluiten.

Pin	Signaalnaam
1	Power
2	USB3_RX_DN
3	USB3_RX_DP
4	Ground
5	USB3_TX_C_DN
6	USB3_TX_C_DP
7	Ground
8	USB2.0-
9	USB2.0+
10	Ground
11	USB2.0+
12	USB2.0-
13	Ground
14	USB3_TX_C_DP
15	USB3_TX_C_DN
16	Ground
17	USB3_RX_DP
18	USB3_RX_DN
19	Power
20	Geen pin

Houd er rekening mee dat de Power- en Ground-pinnen correct moeten worden aangesloten om mogelijke schade te voorkomen.

JUSB1 & JUSB3: USB 2.0-connectoren

Met deze connectoren kunt u USB 2.0-poorten op het voorpaneel aansluiten.

Pin	Signaalnaam
1	VCC
2	VCC
3	USB0-
4	USB1-
5	USB0+
6	USB1+
7	Aarde
8	Aarde
9	Geen pin
10	NC

Houd er rekening mee dat de VCC- en Ground-pinnen correct moeten worden aangesloten om mogelijke schade te voorkomen.
Om uw iPad, iPhone en iPod op te laden via USB-poorten, installeert u het hulpprogramma MSI Center.

JTPM1: TPM-moduleconnector

Deze connector is voor TPM (Trusted Platform Module). Raadpleeg de handleiding van het TPM-beveiligingsplatform voor meer details en gebruik.

Pin	Signaalnaam
1	SPI-voeding
2	SPI-chipselectie
3	Master In Slave Out (SPI-gegevens)
4	Master Out Slave In (SPI-gegevens)
5	Gereserveerd
6	SPI-klok
7	Aarde
8	SPI Reset
9	Gereserveerd
10	Geen pin
11	Gereserveerd
12	Interrupt Request

CPU_FAN1, SYS_FAN1~2: Ventilatorconnectoren

Ventilatorconnectoren kunnen worden geclassificeerd als PWM (Pulse Width Modulation) Mode of DC Mode. PWM Mode-ventilatorconnectoren bieden een constante 12V-uitgang en passen de ventilatorsnelheid aan met een snelheidsregelsignaal. DC Mode-ventilatorconnectoren regelen de ventilatorsnelheid door de spanning te wijzigen.
U kunt ventilatoren bedienen in het paneel BIOS> HARDWARE MONITOR. Hiermee kunt u DC of PWM instellen voor uw ventilatortype. Controleer de Smart Fan Mode, de ventilatorsnelheid verandert afhankelijk van de CPU- of systeemtemperatuur. Schakel de Smart Fan Mode uit, de ventilator draait op maximale snelheid.

Zorg ervoor dat de ventilatoren correct werken na het schakelen van de PWM/DC-modus.

Pin-definitie PWM-modus

Pin	Signaalnaam
1	Aarde
2	+12V
3	Sense
4	Snelheidsregelsignaal

Pin-definitie DC-modus

Pin	Signaalnaam
1	Aarde
2	Spanningsregeling
3	Sense
4	NC

Specificaties ventilatorconnector

Connector	Standaard ventilatormodus	Max. stroom	Max. vermogen
CPU_FAN1	PWM-modus	2A	24W
SYS_FAN1~2	DC-modus	1A	12W

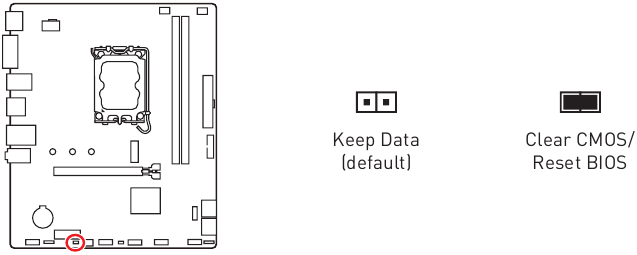

JBAT1: Clear CMOS (Reset BIOS) Jumper (Clear CMOS (BIOS reset) jumper)

Er is CMOS-geheugen aan boord dat extern wordt gevoed door een batterij op het moederbord om systeemconfiguratiegegevens op te slaan. Als u de systeemconfiguratie wilt wissen, stelt u de jumpers in om het CMOS-geheugen te wissen.

BIOS terugzetten naar de standaardwaarden

Schakel de computer uit en trek de stekker uit het stopcontact.
Gebruik een jumperkap om JBAT1 ongeveer 5-10 seconden te overbruggen.
Verwijder de jumperkap van JBAT1.
Steek de stekker in het stopcontact en zet de computer aan.

JRGB1: RGB LED-connector

Met de JRGB-connector kunt u de 5050 RGB LED-strips van 12V aansluiten.

Pin	Signaalnaam
1	+12V
2	G
3	R
4	B

RGB LED-stripaansluiting

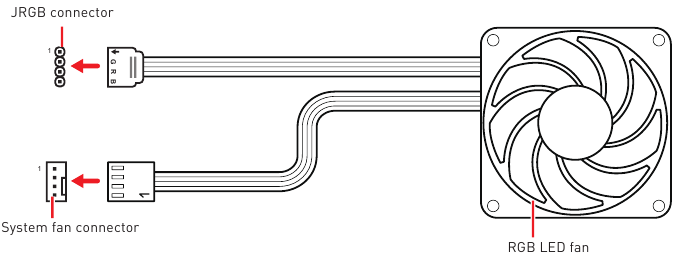

RGB LED-ventilatoraansluiting

De JRGB-connector ondersteunt maximaal 2 meter aaneengesloten 5050 RGB LED-strips (12V/G/R/B) met een maximaal vermogen van 3A (12V).
Schakel altijd de voeding uit en trek de stekker uit het stopcontact voordat u de RGB LED-strip installeert of verwijdert.
Gebruik de software van MSI om de uitgebreide LED-strip te bedienen.

Onboard-LED's

EZ Debug-LED

Deze LED's geven de debug-status van het moederbord aan.

	CPU - geeft aan dat de CPU niet wordt gedetecteerd of niet werkt.
	DRAM - geeft aan dat DRAM niet wordt gedetecteerd of niet werkt.
	VGA - geeft aan dat de GPU niet wordt gedetecteerd of niet werkt.
	BOOT - geeft aan dat het opstartapparaat niet wordt gedetecteerd of niet werkt.

OS, drivers en MSI Center installeren

Download en update de nieuwste hulpprogramma's en drivers op www.msi.com

Windows 10/ Windows 11 installeren

Schakel de computer in.
Plaats de Windows 10/ Windows 11-installatieschijf/-USB in uw computer.
Druk op de knop Restart (Opnieuw opstarten) (opnieuw opstarten) op de computerbehuizing.
Druk op de F11-toets tijdens de POST (Power-On Self Test) van de computer om naar het Boot Menu te gaan.
Selecteer de Windows 10/ Windows 11-installatieschijf/-USB in het Boot Menu.
Druk op een toets als het scherm het bericht Press any key to boot from CD or DVD... (Druk op een willekeurige toets om op te starten vanaf cd of dvd...) toont. Sla deze stap anders over.
Volg de instructies op het scherm om Windows 10/ Windows 11 te installeren.

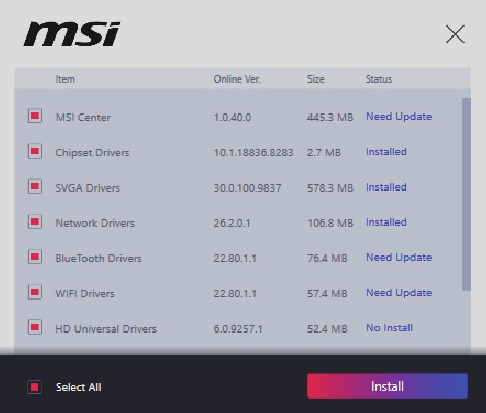

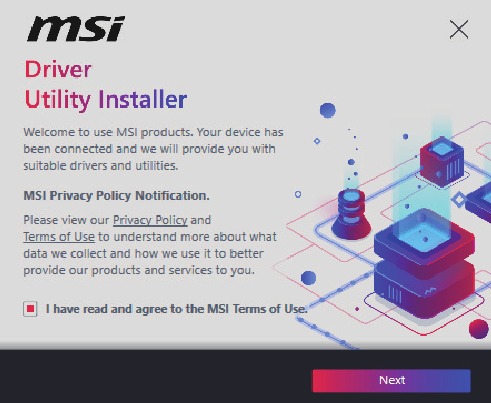

Drivers installeren met MSI Driver Utility Installer

Sommige nieuwe netwerkchips worden niet standaard ondersteund door Windows 10/ Windows 11. Het wordt aanbevolen om de LAN driver (LAN-driver) te installeren voordat u drivers installeert met MSI Driver Utility Installer. Raadpleeg www.msi.com om de LAN-driver voor uw moederbord te installeren.
De MSI Driver Utility Installer verschijnt slechts één keer. Als u het annuleert of sluit tijdens het proces, raadpleeg dan het Live Update-hoofdstuk van de MSI Center-handleiding om de drivers te installeren. U kunt ook naar www.msi.com gaan om uw moederbord te zoeken en de drivers te downloaden.
MSI Driver Utility Installer moet via internet worden geïnstalleerd.

Start uw computer op in Windows 10/ Windows 11.
Selecteer Start > Instellingen > Windows Update en selecteer vervolgens Naar updates zoeken.
MSI Driver Utility Installer verschijnt automatisch.
Selecteer het selectievakje I have read and agree to the MSI Terms of Use (Ik heb de gebruiksvoorwaarden van MSI gelezen en ga ermee akkoord) en klik vervolgens op Next (Volgende).
Schakel het selectievakje Select All (Alles selecteren) in de linkerbenedenhoek in en klik op Install (Installeren) om MSI Center en drivers te installeren. De voortgang van de installatie wordt onderaan weergegeven.
Zodra de voortgang is voltooid, klikt u op Finish (Voltooien).

MSI Center

MSI Center is een applicatie waarmee u eenvoudig game-instellingen kunt optimaliseren en contentcreatiesoftware soepel kunt gebruiken. Het stelt u ook in staat om LED-lichteffecten op pc's en andere MSI-producten te bedienen en te synchroniseren. Met MSI Center kunt u ideale modi aanpassen, systeemprestaties bewaken en de ventilatorsnelheid aanpassen.

MSI Center-gebruikershandleiding
Als u meer wilt weten over MSI Center, raadpleeg dan http://download.msi.com/manual/mb/MSICENTER.pdf of scan de QR-code om toegang te krijgen.

Functies kunnen variëren afhankelijk van het product dat u hebt.

UEFI BIOS

MSI UEFI BIOS is compatibel met de UEFI-architectuur (Unified Extensible Firmware Interface). UEFI heeft veel nieuwe functies en voordelen die traditionele BIOS niet kan bereiken, en het zal BIOS in de toekomst volledig vervangen. Het MSI UEFI BIOS gebruikt UEFI als de standaard opstartmodus om optimaal te profiteren van de mogelijkheden van de nieuwe chipset.

De term BIOS in deze gebruikershandleiding verwijst naar UEFI BIOS, tenzij anders vermeld.

UEFI-voordelen

Snel opstarten - UEFI kan het besturingssysteem rechtstreeks opstarten en het BIOS-zelftestproces opslaan. En elimineert ook de tijd om tijdens POST over te schakelen naar de CSM-modus.
Ondersteuning voor harde schijfpartities groter dan 2 TB.
Ondersteunt meer dan 4 primaire partities met een GUID Partition Table (GPT).
Ondersteunt een onbeperkt aantal partities.
Ondersteunt volledige mogelijkheden van nieuwe apparaten - nieuwe apparaten bieden mogelijk geen achterwaartse compatibiliteit.
Ondersteunt veilig opstarten - UEFI kan de geldigheid van het besturingssysteem controleren om ervoor te zorgen dat er geen malware met het opstartproces knoeit.

Incompatibele UEFI-gevallen

32-bits Windows-besturingssysteem - dit moederbord ondersteunt alleen Windows 10/ Windows 11 64-bits besturingssysteem.
Oudere grafische kaart - het systeem detecteert uw grafische kaart. Als u oudere grafische kaarten gebruikt, kan er een waarschuwingsbericht worden weergegeven: There is no GOP (Graphics Output protocol) support detected in this graphics card (Er is geen GOP-ondersteuning (Graphics Output Protocol) gedetecteerd in deze grafische kaart).

We raden aan om het te vervangen door een grafische kaart die GOP/UEFI ondersteunt of CPU met geïntegreerde grafische kaart te gebruiken voor een normale werking.

Hoe de BIOS-modus controleren?

Schakel uw computer in.
Druk op de Delete (verwijderen)-toets wanneer het bericht Press DEL key to enter Setup Menu, F11 to enter Boot Menu (Druk op DEL-toets om het Setup Menu te openen, F11 om het Boot Menu te openen) tijdens het opstarten op het scherm verschijnt.
Nadat u het BIOS hebt geopend, kunt u de BIOS Mode (BIOS-modus) bovenaan het scherm controleren.

BIOS-instellingen

De standaardinstellingen bieden de optimale prestaties voor systeemstabiliteit onder normale omstandigheden. U moet always keep the default settings (altijd de standaardinstellingen behouden) om mogelijke systeemschade of opstartfouten te voorkomen, tenzij u bekend bent met BIOS.

BIOS-items worden continu bijgewerkt voor betere systeemprestaties. Daarom kan de beschrijving enigszins afwijken van de nieuwste BIOS en is deze alleen ter referentie. U kunt ook het HELP-informatiepaneel raadplegen voor de beschrijving van het BIOS-item.
De BIOS-schermen, opties en instellingen zijn afhankelijk van uw systeem.

BIOS-instellingen openen

Druk op de Delete (verwijderen)-toets wanneer het bericht Press DEL key to enter Setup Menu, F11 to enter Boot Menu (Druk op DEL-toets om het Setup Menu te openen, F11 om het Boot Menu te openen) tijdens het opstarten op het scherm verschijnt.

Functietoets

F1:	Algemene Help-lijst
F2:	Een favoriet item toevoegen/verwijderen
F3:	Favorietenmenu openen
F4:	Menu CPU-specificaties openen
F5:	Memory-Z-menu openen
F6:	Geoptimaliseerde standaardwaarden laden
F7:	Schakelen tussen Geavanceerde modus en EZ-modus
F8:	Overklokprofiel laden
F9:	Overklokprofiel opslaan
F10:	Wijzigingen opslaan en resetten*
F12:	Maak een screenshot en sla het op op een USB-flashstation (alleen FAT/FAT32-indeling).
Ctrl+F:	Zoekpagina openen

* Wanneer u op F10 drukt, verschijnt er een bevestigingsvenster met de wijzigingsinformatie. Selecteer Ja of Nee om uw keuze te bevestigen.

BIOS-gebruikershandleiding

Als u meer instructies wilt over het instellen van het BIOS, raadpleeg dan https://download.msi.com/archive/mnu_exe/mb/Intel700BIOS.pdf of scan de QR-code om toegang te krijgen.

Functies kunnen variëren afhankelijk van het product dat u hebt.

BIOS resetten

Mogelijk moet u de standaard BIOS-instelling herstellen om bepaalde problemen op te lossen. Er zijn verschillende manieren om het BIOS te resetten:

Ga naar BIOS en druk op F6 om geoptimaliseerde standaardwaarden te laden.
Sluit de Clear CMOS-jumper op het moederbord kort.

Zorg ervoor dat de computer is uitgeschakeld voordat u CMOS-gegevens wist. Raadpleeg het gedeelte Clear CMOS-jumper voor het resetten van het BIOS.

BIOS updaten

BIOS updaten met M-FLASH

Voor het updaten:
Download het nieuwste BIOS-bestand dat overeenkomt met uw moederbordmodel van de MSI-website. En sla vervolgens het BIOS-bestand op op het USB-flashstation.

BIOS updaten:

Schakel over naar het doel-BIOS-ROM met de Multi-BIOS-schakelaar. Sla deze stap over als uw moederbord deze schakelaar niet heeft.
Plaats het USB-flashstation met het updatebestand in de USB-poort.
Raadpleeg de volgende methoden om de flashmodus te openen.
- Start opnieuw op en druk op de toetsen Ctrl + F5 tijdens POST en klik op Ja om het systeem opnieuw op te starten.
- Start opnieuw op en druk op de Del (verwijderen)-toets tijdens POST om het BIOS te openen. Klik op de knop M-FLASH en klik op Ja om het systeem opnieuw op te starten.
Selecteer een BIOS-bestand om het BIOS-updateproces uit te voeren.
Wanneer u daarom wordt gevraagd, klikt u op Yes (Ja) om het herstellen van het BIOS te starten.
Nadat het flashingproces 100% is voltooid, start het systeem automatisch opnieuw op.

Het BIOS updaten met MSI Center

Voor het updaten:

Zorg ervoor dat de LAN-driver al is geïnstalleerd en dat de internetverbinding correct is ingesteld.
Sluit alle andere applicatiesoftware voordat u het BIOS bijwerkt.

Het BIOS updaten:

Installeer en start MSI Center en ga naar de pagina Support (Ondersteuning).
Selecteer Live Update en klik op de knop Advance (Geavanceerd).
Selecteer het BIOS-bestand en klik op de knop Install (Installeren).
De installatieherinnering verschijnt en klik vervolgens op de knop Installeren.
Het systeem start automatisch opnieuw op om het BIOS bij te werken.
Nadat het flashingproces 100% is voltooid, start het systeem automatisch opnieuw op.

Veiligheidsinformatie

De componenten in dit pakket zijn gevoelig voor schade door elektrostatische ontlading (ESD). Volg de onderstaande instructies om een succesvolle computermontage te garanderen.
Zorg ervoor dat alle componenten stevig zijn aangesloten. Losse verbindingen kunnen ervoor zorgen dat de computer een component niet herkent of niet start.
Houd het moederbord aan de randen vast om gevoelige componenten niet aan te raken.
Het wordt aanbevolen om een elektrostatische ontladingspolsband (ESD) te dragen bij het hanteren van het moederbord om elektrostatische schade te voorkomen. Als er geen ESD-polsband beschikbaar is, ontlaad uzelf dan van statische elektriciteit door een ander metalen voorwerp aan te raken voordat u het moederbord hanteert.
Bewaar het moederbord in een elektrostatische afschermcontainer of op een antistatische pad wanneer het moederbord niet is geïnstalleerd.
Voordat u de computer inschakelt, moet u ervoor zorgen dat er geen losse schroeven of metalen onderdelen op het moederbord of ergens in de computerbehuizing liggen.
Start de computer niet op voordat de installatie is voltooid. Dit kan leiden tot permanente schade aan de componenten en tot letsel bij de gebruiker.
Als u hulp nodig heeft tijdens een installatiestap, raadpleeg dan een gecertificeerde computertechnicus.
Schakel altijd de voeding uit en trek de stekker uit het stopcontact voordat u een computercomponent installeert of verwijdert.
Bewaar deze gebruikershandleiding voor toekomstig gebruik.
Houd dit moederbord uit de buurt van vocht.
Zorg ervoor dat uw stopcontact dezelfde spanning levert als aangegeven op de PSU, voordat u de PSU op het stopcontact aansluit.
Plaats het netsnoer zo dat mensen er niet op kunnen stappen. Plaats niets over het netsnoer.
Alle waarschuwingen en waarschuwingen op het moederbord moeten in acht worden genomen.
Als een van de volgende situaties zich voordoet, laat het moederbord dan controleren door servicepersoneel:
- Er is vloeistof in de computer terechtgekomen.
- Het moederbord is blootgesteld aan vocht.
- Het moederbord werkt niet goed of u kunt het niet aan de praat krijgen volgens de gebruikershandleiding.
- Het moederbord is gevallen en beschadigd.
- Het moederbord vertoont duidelijke tekenen van breuk.
Laat dit moederbord niet achter in een omgeving boven 60°C (140°F), het kan het moederbord beschadigen.

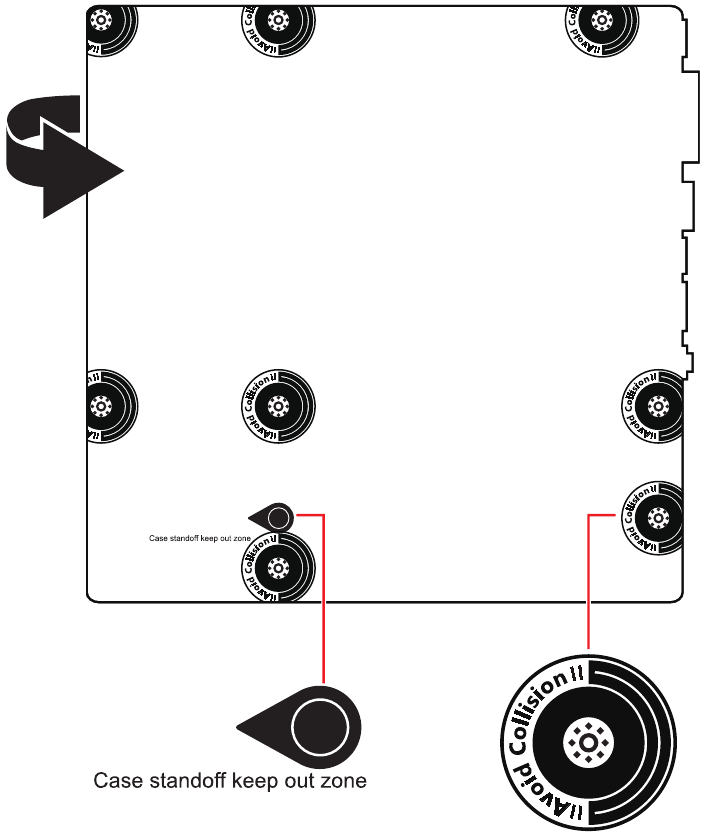

Melding over case stand-off

Om schade aan het moederbord te voorkomen, is elke onnodige montage stand-off tussen de moederbordcircuits en de computerbehuizing verboden. De Case standoff keep out zone-tekens worden op de achterkant van het moederbord (zoals hieronder weergegeven) gemarkeerd om als waarschuwing voor de gebruiker te dienen.

Melding over vermijden van botsingen
Er is beschermende verf rond elk schroefgat aangebracht om te voorkomen dat onderdelen bekrast raken.

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download MSI PRO H610M-E Handleiding
