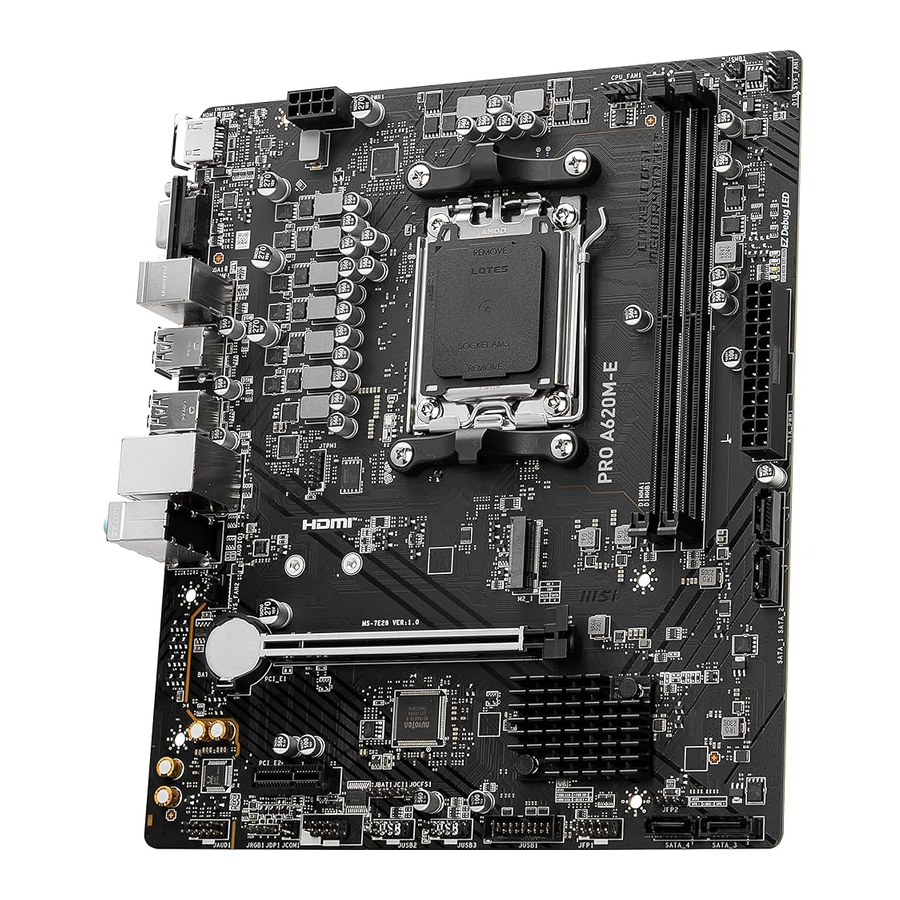

Snel aan de slag

Bedankt voor de aankoop van een nieuw moederbord van MSI. Dit gedeelte 'Snel aan de slag' biedt demonstratiediagrammen over het installeren van uw computer. Sommige installaties bieden ook videodemonstraties. Link naar de URL om deze te bekijken met de webbrowser op uw telefoon of tablet. U kunt zelfs naar de URL linken door de QR-code te scannen.

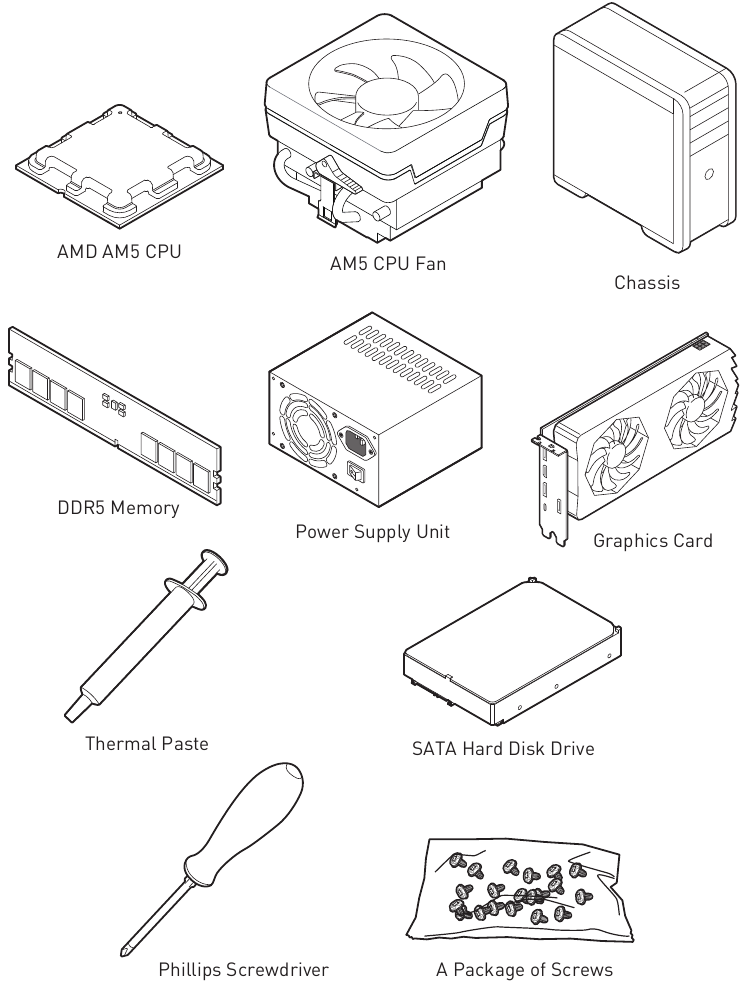

Gereedschap en componenten voorbereiden

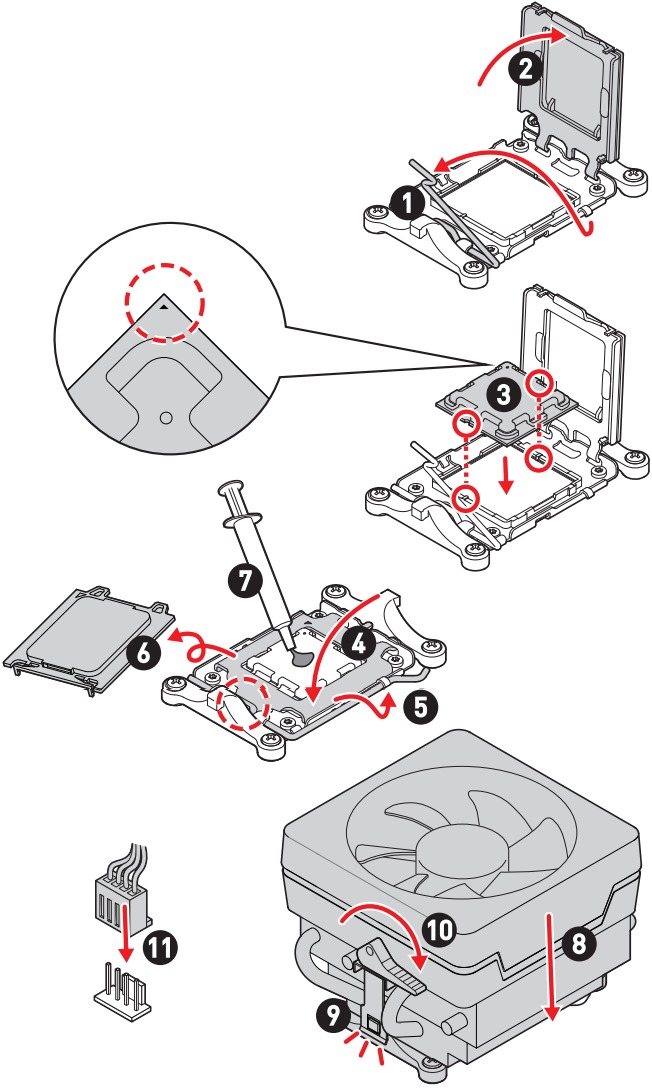

Een processor installeren

https://youtu.be/cltgIYiGtWY

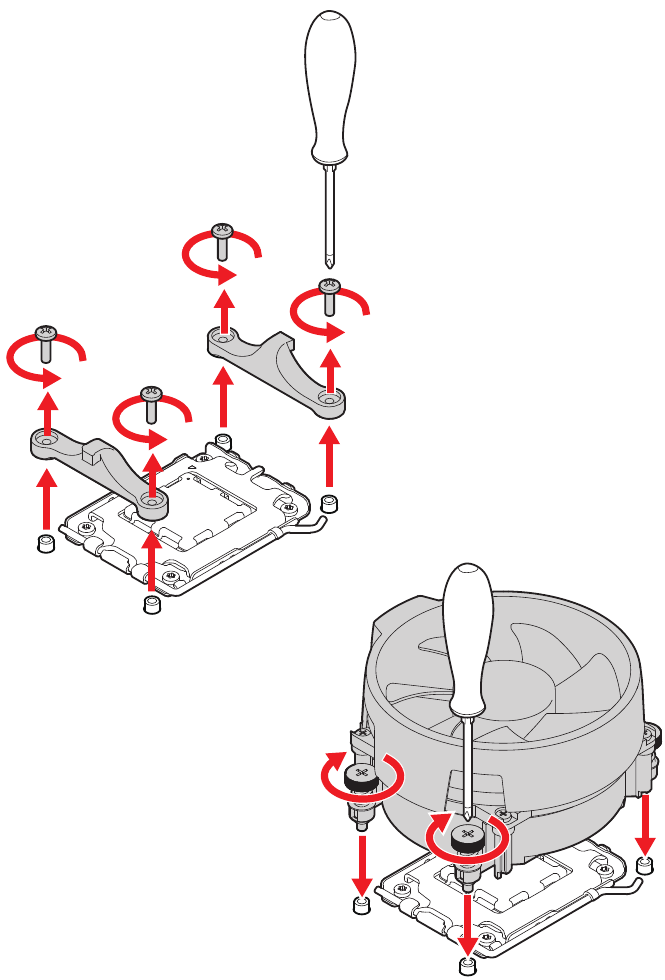

Als u het schroef-type CPU-koellichaam installeert, volgt u de onderstaande afbeelding om eerst de retentiemodule te verwijderen en vervolgens het koellichaam te installeren.

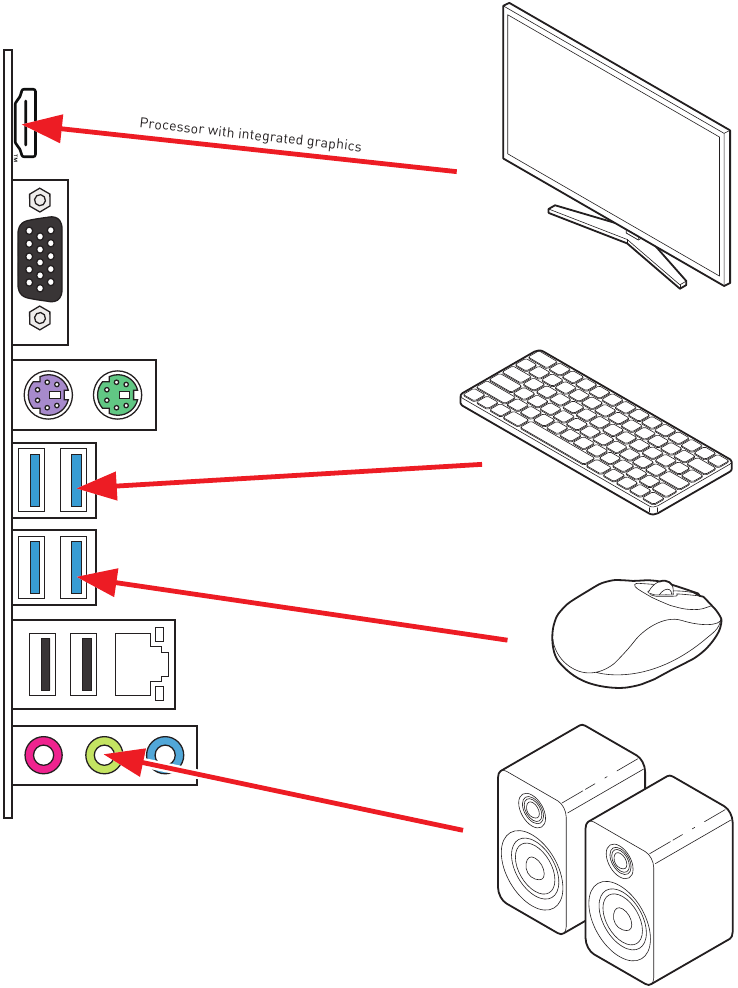

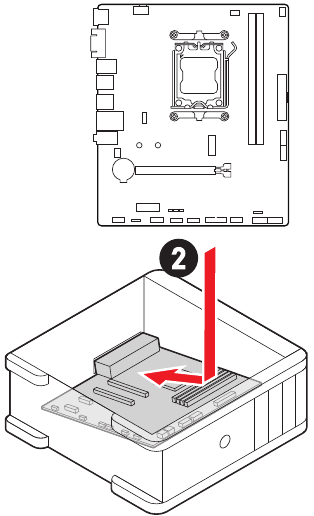

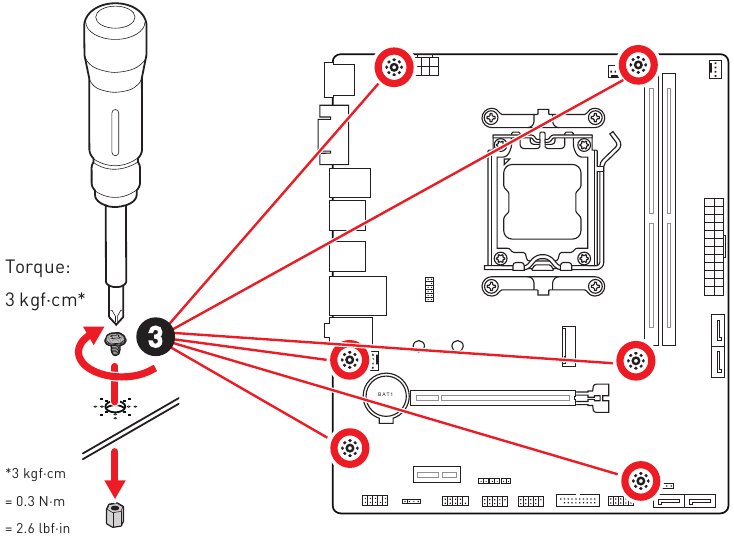

Randapparatuur aansluiten

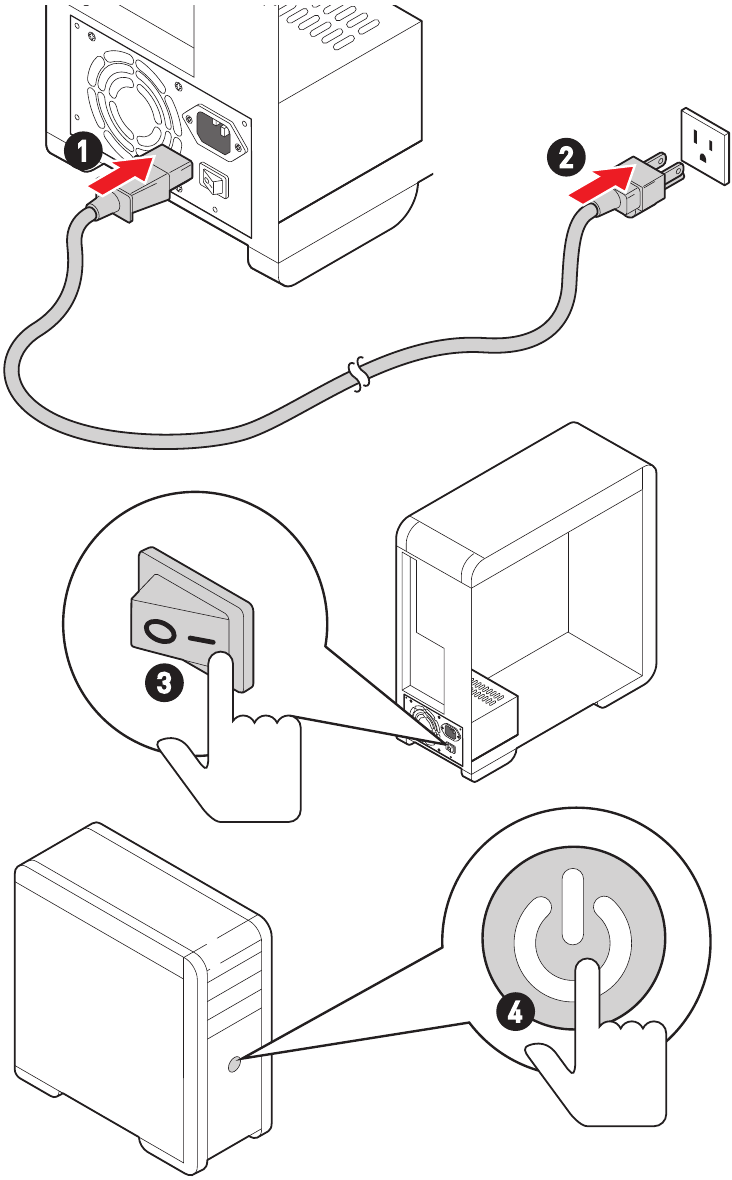

Inschakelen

Specificaties

CPU	Ondersteunt AMD Ryzen 7000-serie desktop processor* Ondersteunt processor socket AM5 * Ga naar www.msi.com voor de nieuwste ondersteuningsstatus wanneer er nieuwe processors worden uitgebracht.
Chipset	AMD A620-chipset
Geheugen	2x DDR5-geheugenslots, ondersteunt tot 96 GB* Ondersteunt 1R 4800 MHz via JEDEC Maximale overklokfrequentie: 1DPC 1R Max. snelheid tot 6800+ MHz 1DPC 2R Max. snelheid tot 6000+ MHz Ondersteunt Dual-Channel modus Ondersteunt niet-ECC, ongebufferd geheugen Ondersteunt AMD EXPO * Raadpleeg www.msi.com voor meer informatie over compatibel geheugen.
Uitbreidingsslots	1x PCIe x16-slot PCI_E1-slot (van CPU) Ondersteunt tot PCIe 4.0 x16 1x PCIe x1-slot PCI_E2-slot (van A620-chipset) Ondersteunt tot PCIe 3.0 x1
Onboard Graphics	1x HDMI 2.1-poort met HDR, ondersteunt een maximale resolutie van 4K 60Hz/ * 1x VGA-poort, ondersteunt een maximale resolutie van 2048x1536 50Hz, 2048x1280 60Hz, 1920x1200 60Hz/ * * Alleen beschikbaar op processors met geïntegreerde grafische kaart. ** Grafische specificaties kunnen variëren afhankelijk van de geïnstalleerde CPU.
SATA-poorten	4x SATA 6Gb/s-poorten (van A620-chipset)
M.2 SSD-sleuven	1x M.2-slot (Key M) M2_1-slot (van CPU) Ondersteunt tot PCIe 4.0 x4 Ondersteunt 2260/2280 opslagapparaten
RAID	Ondersteunt RAID 0, RAID 1 en RAID 10 voor SATA-opslagapparaten
Audio	Realtek ALC897-codec 7.1-kanaals High Definition Audio
LAN	1x Realtek RTL8111H 1Gbps LAN-controller
Stroomconnectoren	1x 24-pins ATX-hoofdstroomconnector 1x 8-pins +12V-stroomconnector
Interne USB-connectoren	1x USB 3.2 Gen 1 5Gbps-connector (van A620-chipset) Ondersteunt extra 2 USB 3.2 Gen 1 5Gbps-poorten 2x USB 2.0 Type-A-connectoren (van A620-chipset) Ondersteunt extra 4 USB 2.0-poorten
Ventilatorconnectoren	1x 4-pins CPU-ventilatorconnector 2x 4-pins systeemventilatorconnectoren
Systeemconnectoren	1x Audio-connector voor voorpaneel 2x Systeempaneelconnectoren 1x Connector voor chassisintrusie 1x TPM-moduleconnector 1x Seriële poortconnector
Jumpers	1x Clear CMOS-jumper 1x OC safe boot-jumper
LED-functies	1x 4-pins RGB LED-connector 4x EZ Debug LED
Connectoren achterpaneel	1x HDMI-poort 1x VGA-poort 1x muispoort 1x toetsenbordpoort 2x USB 3.2 Gen 1 5Gbps Type-A-poorten (van CPU) 2x USB 3.2 Gen 1 5Gbps Type-A-poorten (van A620-chipset) 2x USB 2.0 Type-A-poorten (van A620-chipset) 1x 1Gbps LAN (RJ45)-poort 3x audio-aansluitingen
I/O-controller	NUVOTON NCT6687D-R Controller-chip
Hardwaremonitor	CPU/systeem/chipset temperatuurdetectie CPU/systeem ventilatorsnelheid detectie CPU/systeem ventilatorsnelheid regeling
Vormfactor	m-ATX-vormfactor 8,3 inch x 9,6 inch (211 mm x 244 mm)
BIOS-functies	1x 256 Mb flash UEFI AMI BIOS ACPI 6.4, SMBIOS 3.5 Meerdere talen
Software	Stuurprogramma's MSI Center CPU-Z MSI GAMING Norton 360 Deluxe AIDA64 Extreme - MSI Edition

Speciale functies

MSI Center Functies

Mystic Light
Frozr AI Cooling
Gebruikersscenario
True Color
Live Update
Hardwaremonitoring
Super Charger
Apparaten versnellen
Smart Image Finder
MSI Companion
Systeemdiagnose

Prestaties

Core Boost
Memory Boost
Lightning Gen 4 PCI-E-slot
Lightning Gen 4 M.2-slot
2oz Koper verdikte PCB

DIY-vriendelijk

PCI-E Steel Armor
EZ DEBUG LED
EZ LED-bediening

Audio

Audio Boost

RGB-ondersteuning

Mystic Light-extensie (RGB)
Ondersteuning voor omgevingsapparaten

BIOS

Click BIOS 5

Inhoud van de verpakking

Controleer de inhoud van uw moederbordpakket. Het moet het volgende bevatten:

Bord

1x Moederbord

Documentatie

1x Snelinstallatiegids
1x Wettelijke kennisgeving van de Europese Unie

Kabels

1x SATA 6G-kabel

Accessoires

1x IO-afscherming
1x M.2-schroef en afstandhouderpakket (1 set/pak)

Als een van de bovenstaande items beschadigd is of ontbreekt, neem dan contact op met uw verkoper.

Aansluitingen op het achterpaneel

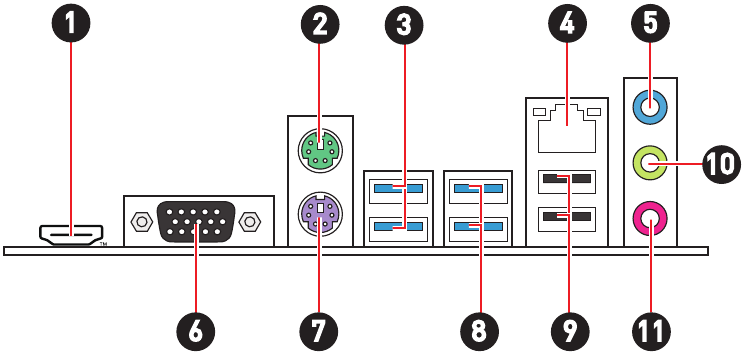

Item	Beschrijving
1	HDMI-poort
2	Muispoort
3	USB 3.2 Gen 1 (5Gbps) Type-A-poorten (van CPU)
4	1Gbps LAN (RJ45)-poort
5	Line-in-poort
6	VGA-poort
7	Toetsenbordpoort
8	USB 3.2 Gen 1 (5Gbps) Type-A-poorten (van A620-chipset)
9	USB 2.0 Type-A-poorten (van A620-chipset)
10	Line-out-poort
11	Mic-in-poort

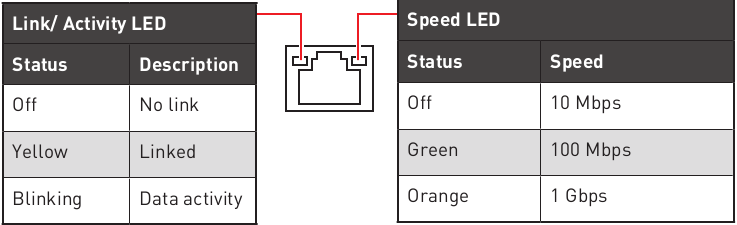

LED-statustabel LAN-poort

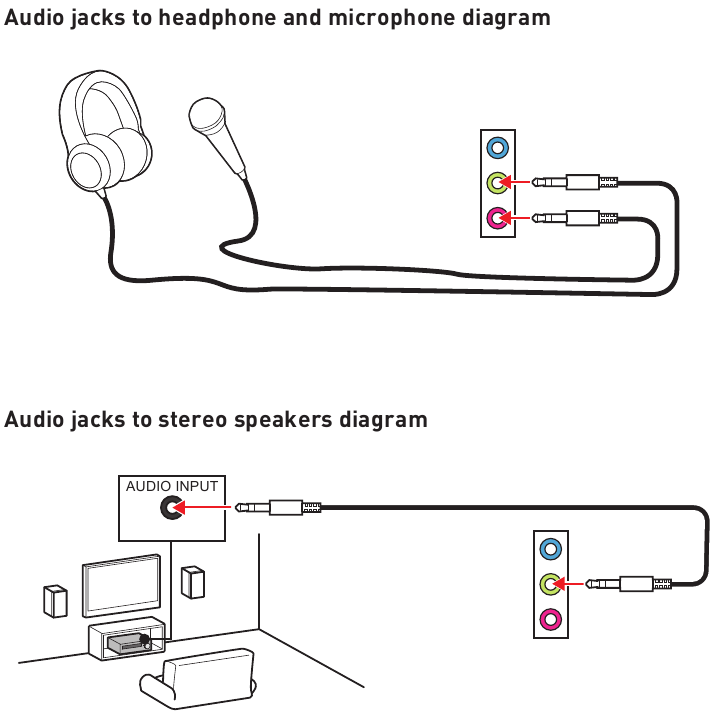

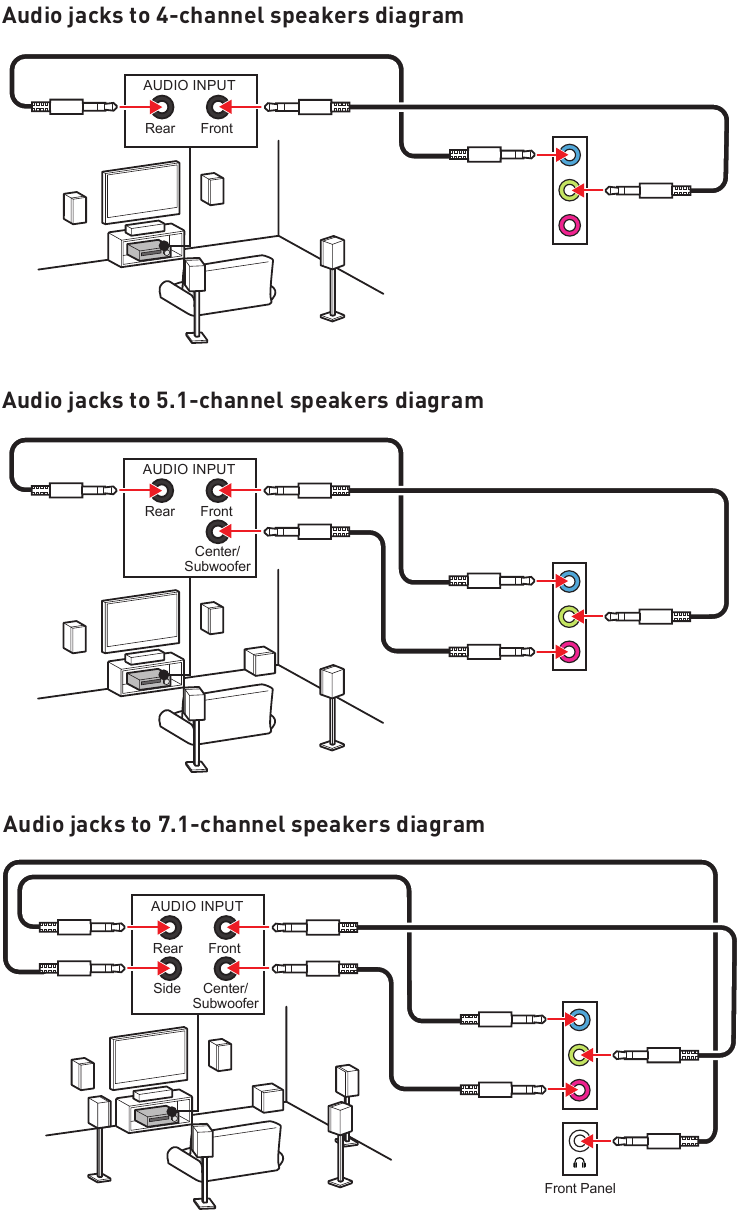

Aansluiting audioaansluitingen

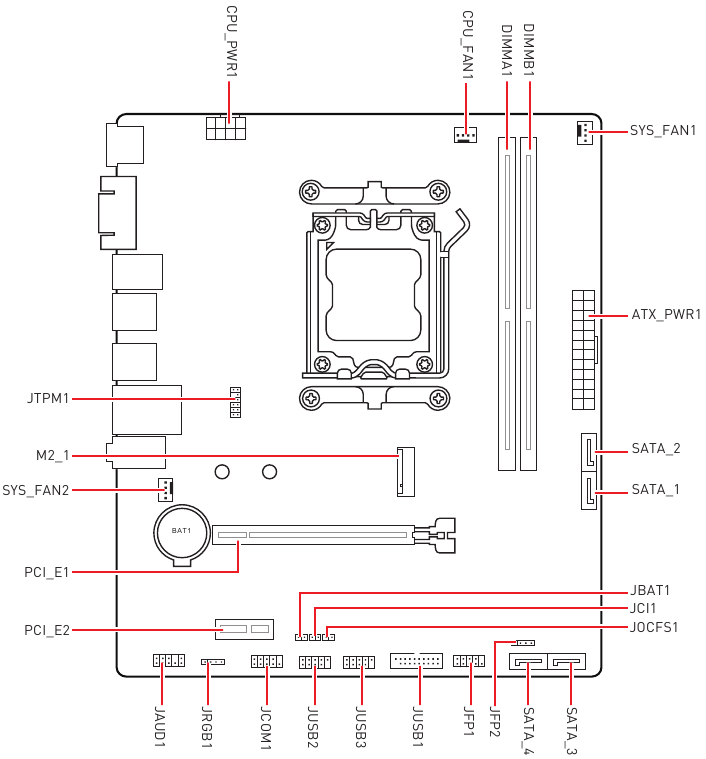

Overzicht van Componenten

CPU-socket

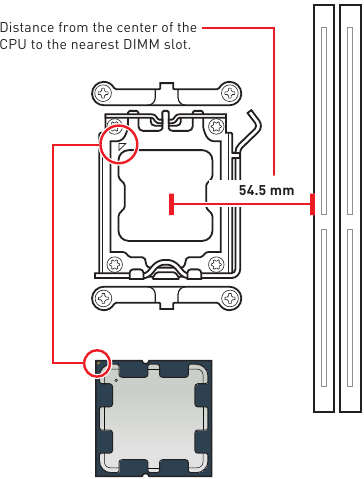

Introductie tot de AM5 CPU
Het oppervlak van de AM5 CPU heeft twee inkepingen en een gouden driehoek om te helpen bij het correct uitlijnen van de CPU voor plaatsing op het moederbord. De gouden driehoek is de Pin 1-indicator.

Bij het vervangen van de processor kan de systeemconfiguratie worden gewist en het BIOS worden teruggezet naar de standaardwaarden, vanwege de architectuur van de AM5-processor.
Haal altijd de stekker uit het stopcontact voordat u de CPU installeert of verwijdert.
Bewaar de CPU-beschermkap na installatie van de processor. MSI behandelt Return Merchandise Authorization (RMA)-aanvragen alleen als het moederbord wordt geleverd met de beschermkap op de CPU-socket.
Vergeet bij het installeren van een CPU niet om altijd een CPU-koeler te installeren. Een CPU-koeler is noodzakelijk om oververhitting te voorkomen en de systeemstabiliteit te behouden.
Controleer of de CPU-koeler goed is afgedicht met de CPU voordat u uw systeem opstart.
Oververhitting kan de CPU en het moederbord ernstig beschadigen. Zorg er altijd voor dat de koelventilatoren goed werken om de CPU te beschermen tegen oververhitting. Zorg ervoor dat u een gelijkmatige laag koelpasta (of thermische tape) aanbrengt tussen de CPU en de koeler om de warmteafvoer te bevorderen.
Wanneer de CPU niet is geïnstalleerd, bescherm de CPU-socketpinnen dan altijd door de socket af te dekken met de plastic dop.
Als u een aparte CPU en koeler/cooler hebt gekocht, raadpleeg dan de documentatie in de koeler/cooler-verpakking voor meer details over de installatie.
Dit moederbord is ontworpen om overklokken te ondersteunen. Voordat u probeert te overklokken, moet u ervoor zorgen dat alle andere systeemcomponenten overklokken kunnen verdragen. Elke poging om buiten de productspecificaties te werken wordt niet aanbevolen. MSI® garandeert niet de schade of risico's veroorzaakt door inadequate werking buiten de productspecificaties.

DIMM-sleuven

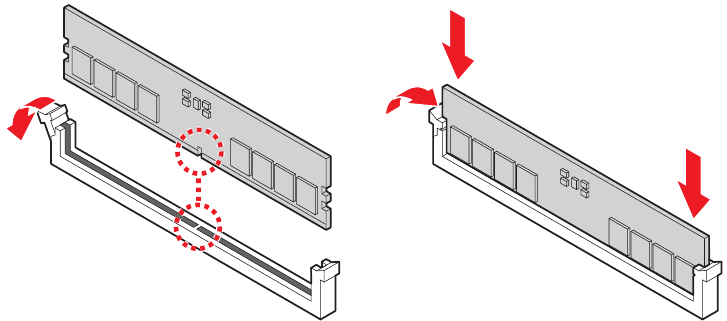

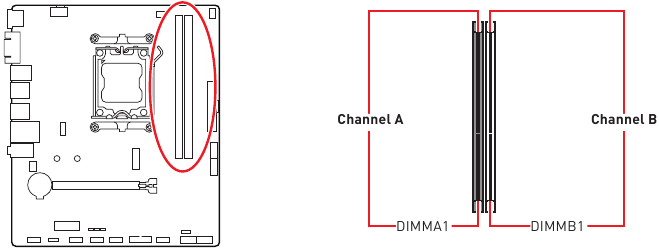

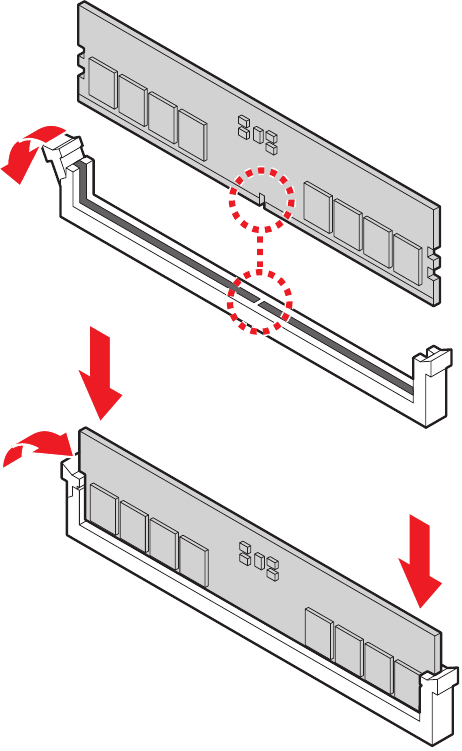

Installatie van geheugenmodule

Om systeemstabiliteit voor Dual channel-modus te garanderen, moeten geheugenmodules van hetzelfde type, aantal en dezelfde dichtheid zijn.
Sommige geheugenmodules werken mogelijk op een lagere frequentie dan de aangegeven waarde bij overklokken, omdat de geheugenfrequentie afhankelijk is van de Serial Presence Detect (SPD). Ga naar BIOS en zoek de DRAM Frequency om de geheugenfrequentie in te stellen als u het geheugen wilt laten werken op de aangegeven of een hogere frequentie.
Het wordt aanbevolen dat gebruikers een efficiënter geheugenkoelsysteem gebruiken voor de installatie van volledige DIMM's of overklokken.
De stabiliteit en compatibiliteit van de geïnstalleerde geheugenmodule is afhankelijk van de geïnstalleerde CPU en apparaten bij het overklokken.
Raadpleeg www.msi.com voor meer informatie over compatibel geheugen.

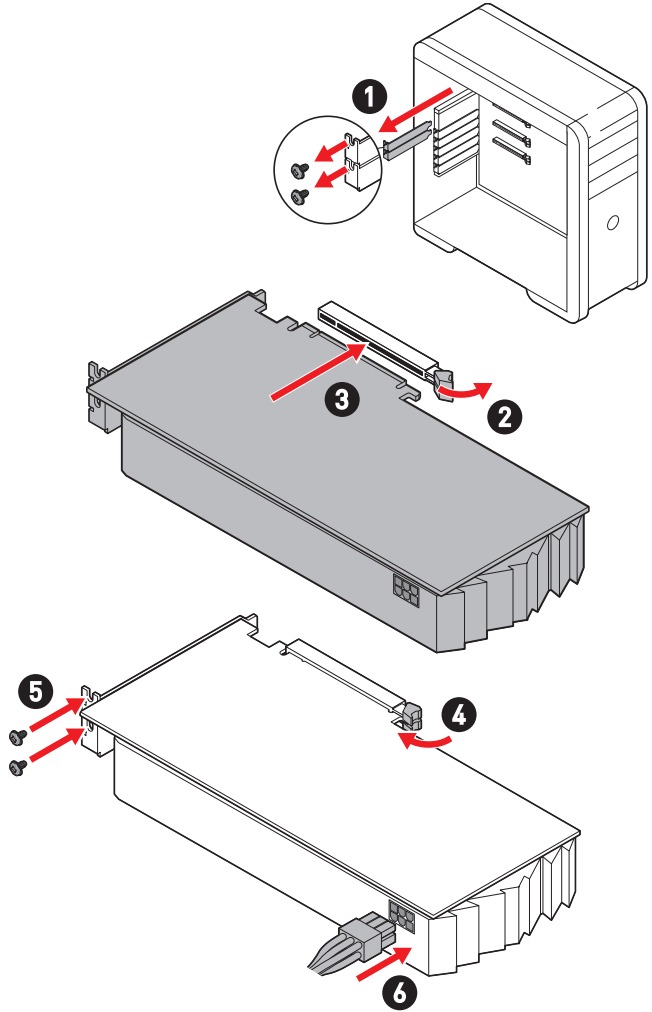

PCIe-uitbreidingssleuven

Als u een grote en zware grafische kaart installeert, moet u een hulpmiddel gebruiken, zoals MSI Gaming Series Graphics Card Bolster, om het gewicht te ondersteunen om vervorming van de sleuf te voorkomen.
Schakel bij het toevoegen of verwijderen van uitbreidingskaarten altijd de voeding uit en trek de stekker van het netsnoer uit het stopcontact. Lees de documentatie van de uitbreidingskaart om te controleren op eventuele noodzakelijke extra hardware- of softwarewijzigingen.

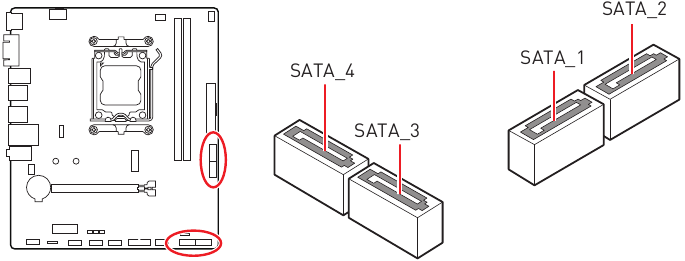

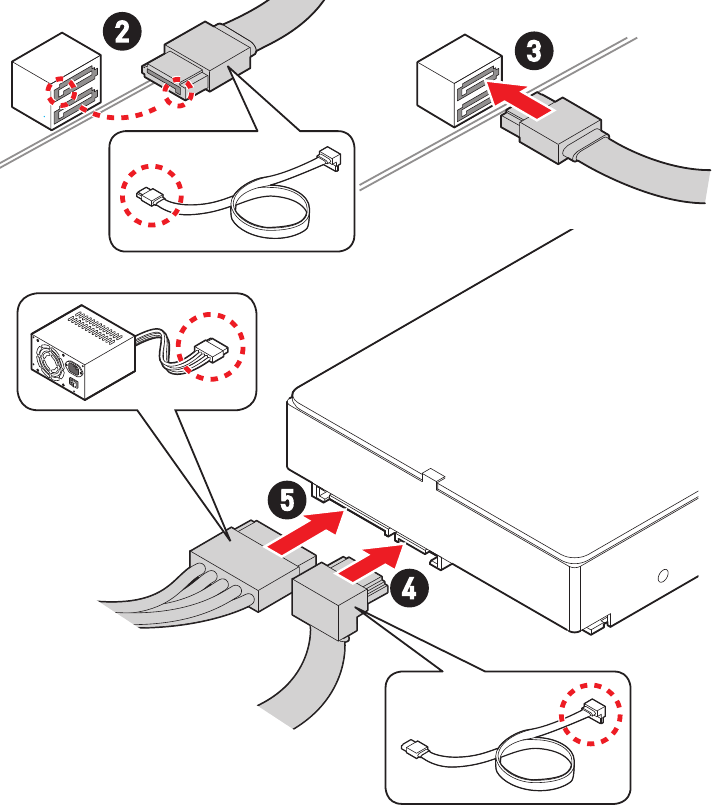

SATA 6Gb/s-connectoren

Deze connectoren zijn SATA 6Gb/s-interfacepoorten. Elke connector kan worden aangesloten op één SATA-apparaat.

Vouw de SATA-kabel niet in een hoek van 90 graden. Anders kan er gegevensverlies optreden tijdens de overdracht.
SATA-kabels hebben identieke stekkers aan beide zijden van de kabel. Het wordt echter aanbevolen om de platte connector op het moederbord aan te sluiten om ruimte te besparen.

M2-sleuf/Key M

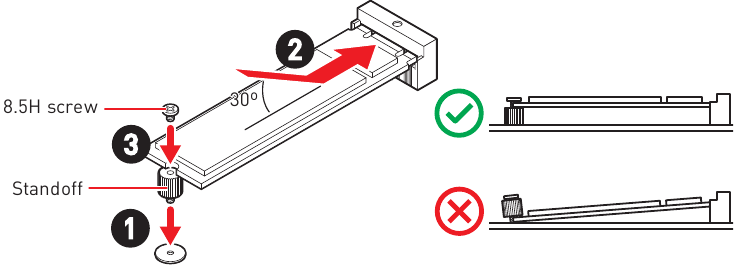

M.2-module installeren

Zet de meegeleverde M.2-afstandhouder vast op basis van uw M.2 SSD-lengte indien nodig.
Plaats uw M.2 SSD in de M.2-sleuf in een hoek van 30 graden.
Zet de M.2 SSD vast met de meegeleverde M.2 8.5H-schroef.

JAUD1 Front Audio Connector

Met deze connector kunt u audio-aansluitingen op het voorpaneel aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	MIC L	2	Aarde
3	MIC R	4	NC
5	Koptelefoon R	6	MIC-detectie
7	SENSE_SEND	8	Geen pin
9	Koptelefoon L	10	Koptelefoondetectie

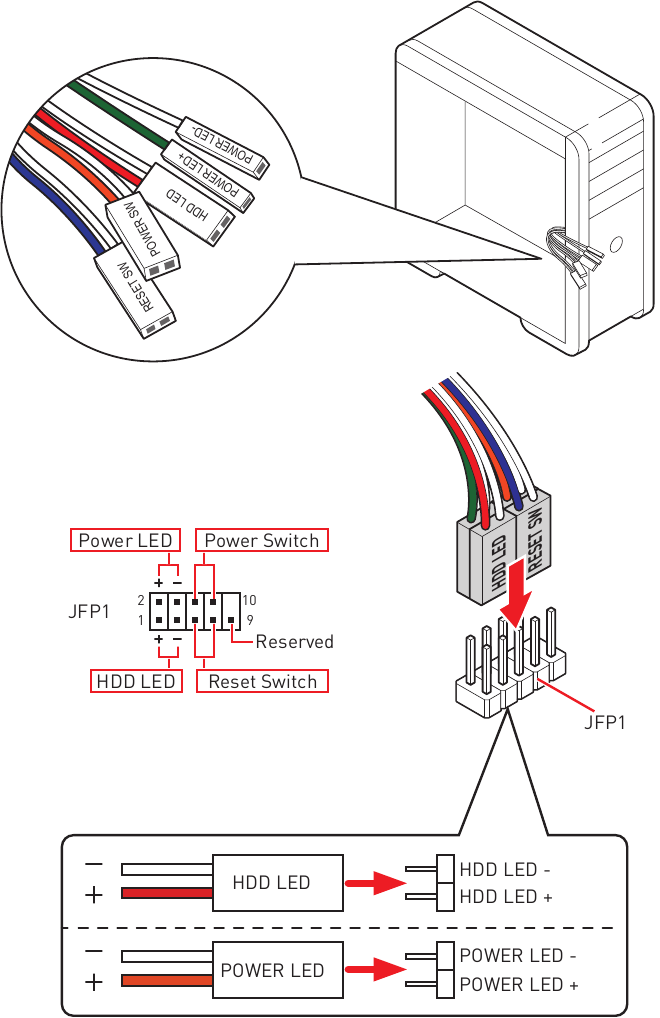

JFP1/JFP2 Front Panel Connectors

De JFP1-connector regelt het inschakelen, het resetten van de stroom en de LED's op uw pc-behuizing/chassis. Met Power Switch/Reset Switch-headers kunt u de aan/uit-knop/resetknop aansluiten. De Power LED-header maakt verbinding met het LED-lampje op de pc-behuizing en de HDD LED-header geeft de activiteit van de harde schijf aan. De JFP2-connector is voor Buzzer en Speaker. Raadpleeg de volgende afbeeldingen hieronder om de kabels van de pc-behuizing op de juiste pinnen aan te sluiten.

Houd er rekening mee dat Power LED en HDD LED een positieve en negatieve aansluiting hebben, u moet de kabel verbinden met de bijbehorende positieve en negatieve poort op het moederbord. Anders werken de LED's niet goed.

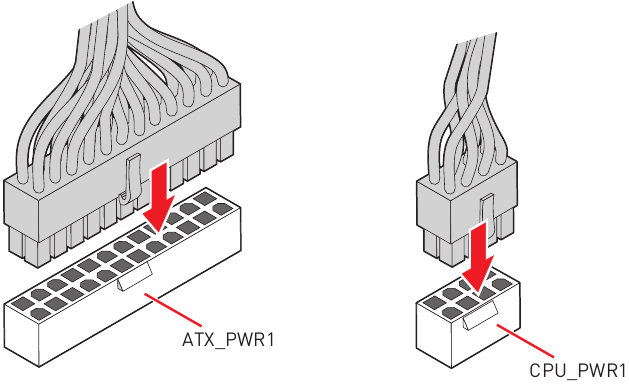

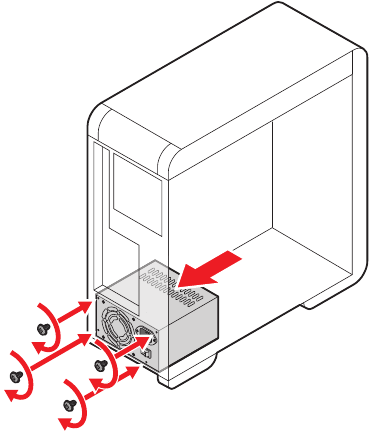

CPU_PWR1/ATX_PWR1 Power Connectors

Met deze connectoren kunt u een ATX-voeding aansluiten.

CPU_PWR1
Pin	Signaalnaam	Pin	Signaalnaam
1	Aarde	2	Aarde
3	Aarde	4	Aarde
5	+12V	6	+12V
7	+12V	8	+12V

ATX_PWR1
Pin	Signaalnaam	Pin	Signaalnaam
1	+3.3V	2	+3.3V
3	Aarde	4	+5V
5	Aarde	6	+5V
7	Aarde	8	PWR OK
9	5VSB	10	+12V
11	+12V	12	+3.3V
13	+3.3V	14	-12V
15	Aarde	16	PS-ON#
17	Aarde	18	Aarde
19	Aarde	20	Res
21	+5V	22	+5V
23	+5V	24	Aarde

Zorg ervoor dat alle stroomkabels stevig zijn aangesloten op een juiste ATX-voeding om een stabiele werking van het moederbord te garanderen.

JCI1 Chassis Intrusion Connector

Met deze connector kunt u de kabel van de chassisintr intrusion-schakelaar aansluiten.

De chassisintr intrusion-detector gebruiken

Sluit de JCI1-connector aan op de chassisintr intrusion-schakelaar/sensor op het chassis.
Sluit de chassisdeksel.
Ga naar BIOS > SETTINGS > Security > Chassis Intrusion Configuration.
Stel Chassis Intrusion in op Enabled (Ingeschakeld).
Druk op F10 om op te slaan en af te sluiten en druk vervolgens op de Enter-toets om Yes (Ja) te selecteren.
Zodra de chassisdeksel opnieuw wordt geopend, wordt er een waarschuwingsbericht op het scherm weergegeven wanneer de computer wordt ingeschakeld.

De chassisintr intrusion-waarschuwing resetten

Ga naar BIOS > SETTINGS > Security > Chassis Intrusion Configuration.
Stel Chassis Intrusion in op Reset (Opnieuw instellen).
Druk op F10 om op te slaan en af te sluiten en druk vervolgens op de Enter-toets om Yes (Ja) te selecteren.

JUSB1 USB 3.2 Gen 1 Connector

Met deze connector kunt u USB 3.2 Gen 1 5Gbps-poorten op het voorpaneel aansluiten.

Pin	Signal Name	Pin	Signal Name
1	Power	2	USB3_RX_DN
3	USB3_RX_DP	4	Ground
5	USB3_TX_C_DN	6	USB3_TX_C_DP
7	Ground	8	USB2.0-
9	USB2.0+	10	Ground
11	USB2.0+	12	USB2.0-
13	Ground	14	USB3_TX_C_DP
15	USB3_TX_C_DN	16	Ground
17	USB3_RX_DP	18	USB3_RX_DN
19	Power	20	No Pin

Houd er rekening mee dat de stroom- en aardingspennen correct moeten worden aangesloten om mogelijke schade te voorkomen.

JUSB2-3 USB 2.0 Connectors

Met deze connectors kunt u USB 2.0-poorten op het voorpaneel aansluiten.

Pin	Signal Name	Pin	Signal Name
1	VCC	2	VCC
3	USB0-	4	USB1-
5	USB0+	6	USB1+
7	Ground	8	Ground
9	No Pin	10	NC

Houd er rekening mee dat de VCC- en aardingspennen correct moeten worden aangesloten om mogelijke schade te voorkomen.
Om uw iPad, iPhone en iPod via USB-poorten op te laden, installeert u het hulpprogramma MSI Center.

JTPM1 TPM Module Connector

Deze connector is voor TPM (Trusted Platform Module). Raadpleeg de handleiding van het TPM-beveiligingsplatform voor meer informatie en gebruik.

Pin	Signal Name	Pin	Signal Name
1	SPI Power	2	SPI Chip Select
3	Master In Slave Out (SPI Data)	4	Master Out Slave In (SPI Data)
5	Reserved	6	SPI Clock
7	Ground	8	SPI Reset
9	Reserved	10	No Pin
11	Reserved	12	Interrupt Request

JOC_FS1 Safe Boot Jumper

Deze jumper wordt gebruikt voor Safe Boot. Eenmaal ingeschakeld, zal het systeem opstarten met de standaardinstellingen.

Normal (Normaal)
(standaard)
Opstarten met de opgeslagen BIOS-instellingen.

Enabled (Ingeschakeld)
De standaard BIOS-instellingen toepassen en de PCIe-modus (van CPU) verlagen voor Safe Boot

JCOM1 Serial Port Connector

Met deze connector kunt u de optionele seriële poort aansluiten met beugel.

Pin	Signal Name	Pin	Signal Name
1	DCD	2	SIN
3	SOUT	4	DTR
5	Ground	6	DSR
7	RTS	8	CTS
9	RI	10	No Pin

CPU_FAN1 and SYS_FAN1-2 Fan Connectors

Fanconnectoren kunnen worden geclassificeerd als PWM-modus (Pulse Width Modulation) of DC-modus. Fanconnectoren in PWM-modus leveren een constante 12V-uitvoer en passen de ventilatorsnelheid aan met een snelheidsregelsignaal. Fanconnectoren in DC-modus regelen de ventilatorsnelheid door de spanning te wijzigen. De fanconnectoren in automatische modus kunnen automatisch de PWM- en DC-modus detecteren.
U kunt ventilatoren bedienen in het paneel BIOS> HARDWARE MONITOR. Hiermee kunt u DC of PWM instellen voor uw ventilatortype. Als u de Smart Fan Mode (Slimme ventilatormodus) inschakelt, verandert de ventilatorsnelheid afhankelijk van de CPU- of systeemtemperatuur. Als u de Smart Fan Mode (Slimme ventilatormodus) uitschakelt, draait de ventilator op maximale snelheid.

Zorg ervoor dat de ventilatoren correct werken na het schakelen van de PWM/DC-modus.

PWM Mode pin definition
Pin	Signal Name	Pin	Signal Name
1	Ground	2	+12V
3	Sense	4	Speed Control Signal
DC Mode pin definition
Pin	Signal Name	Pin	Signal Name
1	Ground	2	Voltage Control
3	Sense	4	NC
Fan connector specifications
Connector	Default fan mode	Max. current	Max. power
CPU_FAN1	Auto mode	3A	36W
SYS_FAN1~2	DC mode	2A	24W

JBAT1 Clear CMOS Jumper

Er is CMOS-geheugen aan boord dat extern wordt gevoed door een batterij op het moederbord om systeemconfiguratiegegevens op te slaan. Als u de systeemconfiguratie wilt wissen, stelt u de jumpers in om het CMOS-geheugen te wissen.

BIOS terugzetten naar de standaardwaarden

Schakel de computer uit en trek de stekker uit het stopcontact.
Gebruik een jumperkap om JBAT1 ongeveer 5-10 seconden te kortsluiten.
Verwijder de jumperkap van JBAT1.
Steek de stekker in het stopcontact en schakel de computer in.

BAT1 CMOS Battery

Als de CMOS-batterij leeg is, wordt de tijd in het BIOS opnieuw ingesteld en gaan de gegevens van de systeemconfiguratie verloren. In dit geval moet u de CMOS-batterij vervangen.

De CMOS-batterij vervangen

Duw de borgclip om de batterij los te maken.
Verwijder de batterij uit de houder.
Plaats de nieuwe CR2032-knoopcelbatterij met het +-teken naar boven. Zorg ervoor dat de houder de batterij goed vasthoudt.

BUITEN BEREIK VAN KINDEREN HOUDEN

Inslikken kan leiden tot chemische brandwonden, perforatie van zacht weefsel, kan leiden tot de dood.
Er kunnen ernstige brandwonden optreden binnen 2 uur na inname.
Als u denkt dat batterijen zijn ingeslikt of in enig deel van het lichaam zijn geplaatst, dient u onmiddellijk medische hulp in te roepen.

JRGB1 RGB LED-connector

Met de JRGB-connector kunt u de 5050 RGB LED-strips 12V aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	+12V	2	G
3	R	4	B

RGB LED-stripaansluiting

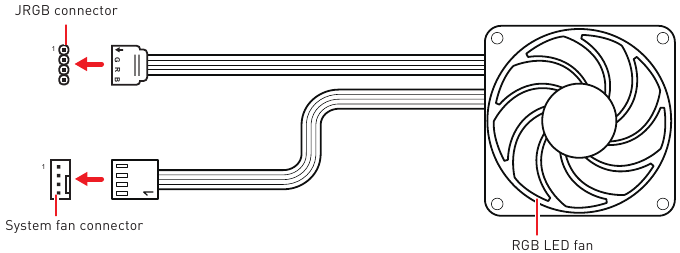

RGB LED-ventilatoraansluiting

De JRGB-connector ondersteunt tot 2 meter continue 5050 RGB LED-strips (12V/G/R/B) met een maximaal vermogen van 3A (12V).
Schakel altijd de voeding uit en haal het netsnoer uit het stopcontact voordat u de RGB LED-strip installeert of verwijdert.
Gebruik de software van MSI om de uitgebreide LED-strip te bedienen.

Onboard-leds

EZ Debug LED
Deze leds geven de debugstatus van het moederbord aan.

CPU - geeft aan dat de CPU niet wordt gedetecteerd of niet werkt.
DRAM - geeft aan dat DRAM niet wordt gedetecteerd of niet werkt.
VGA - geeft aan dat de GPU niet wordt gedetecteerd of niet werkt.
BOOT - geeft aan dat het opstartapparaat niet wordt gedetecteerd of niet werkt.

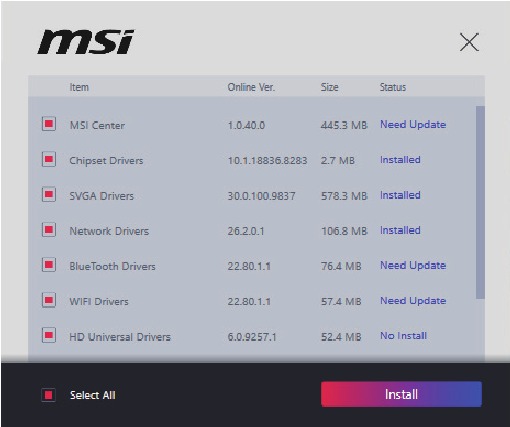

OS/stuurprogramma's en MSI Center installeren

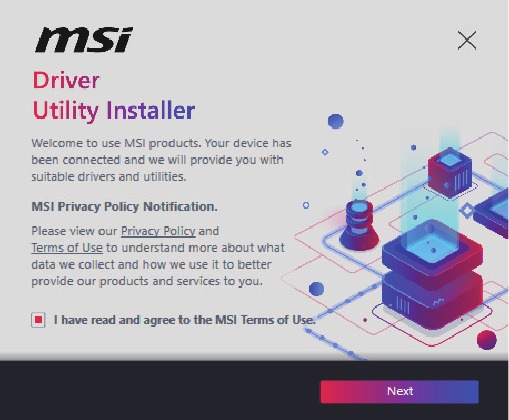

Download en update de nieuwste hulpprogramma's en stuurprogramma's op www.msi.com

Windows 10/Windows 11 installeren

Zet de computer aan.
Plaats de Windows 10-/Windows 11-installatieschijf/USB in uw computer.
Druk op de knop Restart (Opnieuw opstarten) op de computerbehuizing.
Druk op de F11-toets tijdens de computer POST (Power-On Self Test) om naar het Boot Menu te gaan.
Selecteer de Windows 10-/Windows 11-installatieschijf/USB in het Boot Menu.
Druk op een willekeurige toets als het scherm het bericht Press any key to boot from CD or DVD... (Druk op een willekeurige toets om vanaf cd of dvd op te starten...) weergeeft. Als dit niet het geval is, slaat u deze stap over.
Volg de instructies op het scherm om Windows 10/Windows 11 te installeren.

Stuurprogramma's installeren met MSI Driver Utility Installer

Sommige nieuwe netwerkchips worden niet standaard ondersteund door Windows 10/Windows 11. Het wordt aanbevolen het LAN-stuurprogramma te installeren voordat u stuurprogramma's installeert met MSI Driver Utility Installer. Raadpleeg www.msi.com om het LAN-stuurprogramma voor uw moederbord te installeren.
De MSI Driver Utility Installer verschijnt maar één keer. Als u het annuleert of sluit tijdens het proces, raadpleegt u het hoofdstuk Live Update van de MSI Center-handleiding om de stuurprogramma's te installeren. U kunt ook naar www.msi.com gaan om uw moederbord te zoeken en de stuurprogramma's te downloaden.
MSI Driver Utility Installer moet via internet worden geïnstalleerd.

Start uw computer op in Windows 10/Windows 11.
Selecteer Start > Instellingen > Windows Update en selecteer vervolgens Naar updates zoeken.
MSI Driver Utility Installer verschijnt automatisch.
Schakel het selectievakje I have read and agree to the MSI Terms of Use (Ik heb de gebruiksvoorwaarden van MSI gelezen en ga ermee akkoord) in en klik vervolgens op Next (Volgende).
Schakel het selectievakje Select All (Alles selecteren) in de linkerbenedenhoek in en klik op Install (Installeren) om MSI Center en stuurprogramma's te installeren. De installatievoortgang wordt onderaan weergegeven.
Zodra de voortgang is voltooid, klikt u op Finish (Voltooien).

MSI Center

MSI Center is een applicatie waarmee u eenvoudig game-instellingen kunt optimaliseren en soepel software voor het maken van content kunt gebruiken. Het stelt u ook in staat om LED-lichteffecten op pc's en andere MSI-producten te bedienen en te synchroniseren. Met MSI Center kunt u ideale modi aanpassen, de systeemprestaties bewaken en de ventilatorsnelheid aanpassen.

MSI Center-gebruikershandleiding
Als u meer informatie wilt over MSI Center, raadpleegt u http://download.msi.com/manual/mb/MSICENTER.pdf of scant u de QR-code om toegang te krijgen.

Functies kunnen variëren afhankelijk van het product dat u hebt.

UEFI BIOS

MSI UEFI BIOS is compatibel met de UEFI-architectuur (Unified Extensible Firmware Interface). UEFI heeft veel nieuwe functies en voordelen die traditionele BIOS niet kan bereiken en zal BIOS in de toekomst volledig vervangen. De MSI UEFI BIOS gebruikt UEFI als de standaard opstartmodus om optimaal te profiteren van de nieuwe chipsetmogelijkheden.

De term BIOS in deze gebruikershandleiding verwijst naar UEFI BIOS, tenzij anders vermeld.

UEFI-voordelen

Snel opstarten - UEFI kan het besturingssysteem direct opstarten en het BIOS-zelftestproces opslaan. Het kan ook de tijd elimineren om tijdens POST naar de CSM-modus te schakelen.
Ondersteuning voor harde schijfpartities groter dan 2 TB.
Ondersteunt meer dan 4 primaire partities met een GUID Partition Table (GPT).
Ondersteunt een onbeperkt aantal partities.
Ondersteunt volledige mogelijkheden van nieuwe apparaten - nieuwe apparaten bieden mogelijk geen achterwaartse compatibiliteit.
Ondersteunt veilig opstarten - UEFI kan de geldigheid van het besturingssysteem controleren om ervoor te zorgen dat er geen malware met het opstartproces knoeit.

Incompatibele UEFI-gevallen

32-bits Windows-besturingssysteem - dit moederbord ondersteunt alleen Windows 10/Windows 11 64-bits besturingssysteem.
Oudere grafische kaart - het systeem detecteert uw grafische kaart. Als u oudere grafische kaarten gebruikt, kan er een waarschuwingsbericht worden weergegeven There is no GOP (Graphics Output protocol) support detected in this graphics card. (Er is geen GOP-ondersteuning (Graphics Output Protocol) gedetecteerd in deze grafische kaart.)

We raden u aan deze te vervangen door een grafische kaart die GOP/UEFI ondersteunt of om een CPU met geïntegreerde grafische kaart te gebruiken om een normale functie te hebben.

Hoe de BIOS-modus controleren?

Zet uw computer aan.
Druk op de Delete-toets wanneer het bericht Press DEL key to enter Setup Menu, F11 to enter Boot Menu (Druk op de DEL-toets om het Setup Menu te openen, F11 om het Boot Menu te openen) op het scherm verschijnt tijdens het opstartproces.
Nadat u de BIOS hebt geopend, kunt u de BIOS Mode (BIOS-modus) bovenaan het scherm controleren.

BIOS-installatie

De standaardinstellingen bieden de optimale prestaties voor systeemstabiliteit onder normale omstandigheden. U moet altijd de standaardinstellingen behouden om mogelijke systeemschade of opstartfouten te voorkomen, tenzij u bekend bent met BIOS.

BIOS-items worden regelmatig bijgewerkt voor betere systeemprestaties. De items kunnen enigszins afwijken van de nieuwste BIOS; daarom is de beschrijving slechts ter referentie. U kunt ook het informatiepaneel HELP raadplegen voor de beschrijving van BIOS-items.
De BIOS-schermen, opties en instellingen zijn afhankelijk van uw systeem.

BIOS Setup openen
Druk op de Delete-toets wanneer het bericht Press DEL key to enter Setup Menu, F11 to enter Boot Menu (Druk op de DEL-toets om het Setup Menu te openen, F11 om het Boot Menu te openen) op het scherm verschijnt tijdens het opstartproces.

Functietoets
F1:	Algemene Help-lijst
F2:	Een favoriet item toevoegen/verwijderen
F3:	Favorietenmenu openen
F4:	CPU-specificatiesmenu openen
F5:	Memory-Z-menu openen
F6:	Geoptimaliseerde standaardwaarden laden
F7:	Schakelen tussen de geavanceerde modus en de EZ-modus
F8:	Overklokprofiel laden
F9:	Overklokprofiel opslaan
F10:	Wijziging opslaan en opnieuw instellen*
F12:	Maak een schermafbeelding en sla deze op een USB-flashstation op (alleen FAT/FAT32-indeling).
Ctrl+F:	Zoekpagina openen

* Wanneer u op F10 drukt, verschijnt er een bevestigingsvenster met de wijzigingsinformatie. Selecteer Ja of Nee om uw keuze te bevestigen.

BIOS-gebruikershandleiding
Als u meer instructies wilt over het instellen van de BIOS, raadpleegt u https://download.msi.com/archive/mnu_exe/mb/AMDAM5BIOS.pdf of scant u de QR-code om toegang te krijgen.

Functies kunnen variëren afhankelijk van het product dat u hebt.

BIOS resetten

Mogelijk moet u de standaard BIOS-instellingen herstellen om bepaalde problemen op te lossen. Er zijn verschillende manieren om de BIOS te resetten:

Ga naar BIOS en druk op F6 om geoptimaliseerde standaardwaarden te laden.
Sluit de Clear CMOS-jumper op het moederbord kort.

Zorg ervoor dat de computer is uitgeschakeld voordat u CMOS-gegevens wist. Raadpleeg het gedeelte over de Clear CMOS-jumper voor het resetten van de BIOS.

BIOS bijwerken

BIOS bijwerken met M-FLASH
Voordat u bijwerkt:
Download het nieuwste BIOS-bestand dat overeenkomt met uw moederbordmodel van de MSI-website. Sla vervolgens het BIOS-bestand op in het USB-flashstation.

BIOS bijwerken:

Plaats het USB-flashstation met het updatebestand in de USB-poort.
Raadpleeg de volgende methoden om de flashmodus te openen.
- Start opnieuw op en druk tijdens POST op de toetsen Ctrl + F5 en klik op Ja om het systeem opnieuw op te starten.
- Start opnieuw op en druk tijdens POST op de Del-toets om de BIOS te openen. Klik op de knop M-FLASH en klik op Ja om het systeem opnieuw op te starten.
Selecteer een BIOS-bestand om het BIOS-updateproces uit te voeren.
Wanneer u wordt gevraagd, klikt u op Yes (Ja) om het herstellen van de BIOS te starten.
Nadat het flashproces 100% is voltooid, wordt het systeem automatisch opnieuw opgestart.

De BIOS bijwerken met MSI Center
Voordat u bijwerkt:

Zorg ervoor dat het LAN-stuurprogramma al is geïnstalleerd en dat de internetverbinding correct is ingesteld.
Sluit alle andere applicatiesoftware voordat u de BIOS bijwerkt.

De BIOS bijwerken:

Installeer en start MSI Center en ga naar de pagina Support (Ondersteuning).
Selecteer Live Update en klik op de knop Advance (Geavanceerd).
Selecteer het BIOS-bestand en klik op de knop Install (Installeren).
De installatieherinnering verschijnt, klik vervolgens op de knop Installeren erop.
Het systeem wordt automatisch opnieuw opgestart om de BIOS bij te werken.
Nadat het flashproces 100% is voltooid, wordt het systeem automatisch opnieuw opgestart.

Veiligheidsinformatie

De componenten die in dit pakket zijn opgenomen, zijn vatbaar voor schade door elektrostatische ontlading (ESD). Houd u aan de volgende instructies om een succesvolle computerassemblage te garanderen.
Zorg ervoor dat alle componenten stevig zijn aangesloten. Losse verbindingen kunnen ertoe leiden dat de computer een component niet herkent of niet start.
Houd het moederbord aan de randen vast om gevoelige componenten niet aan te raken.
Het wordt aanbevolen om een elektrostatische ontlading (ESD) polsband te dragen bij het hanteren van het moederbord om elektrostatische schade te voorkomen. Als er geen ESD-polsband beschikbaar is, ontlaadt u uzelf van statische elektriciteit door een ander metalen voorwerp aan te raken voordat u het moederbord hanteert.
Bewaar het moederbord in een elektrostatisch afschermende container of op een antistatische mat wanneer het moederbord niet is geïnstalleerd.
Voordat u de computer aanzet, moet u ervoor zorgen dat er geen losse schroeven of metalen onderdelen op het moederbord of ergens in de computerbehuizing liggen.
Start de computer niet op voordat de installatie is voltooid. Dit kan permanente schade aan de componenten veroorzaken en letsel aan de gebruiker veroorzaken.
Als u hulp nodig heeft bij een installatiestap, raadpleeg dan een gecertificeerde computertechnicus.
Schakel altijd de voeding uit en trek de stekker uit het stopcontact voordat u een computercomponent installeert of verwijdert.
Bewaar deze gebruikershandleiding voor toekomstig gebruik.
Houd dit moederbord uit de buurt van vocht.
Zorg ervoor dat uw stopcontact dezelfde spanning levert als aangegeven op de PSU, voordat u de PSU op het stopcontact aansluit.
Plaats het netsnoer zo dat mensen er niet op kunnen stappen. Leg niets over het netsnoer heen.
Alle voorzorgsmaatregelen en waarschuwingen op het moederbord moeten in acht worden genomen.
Als een van de volgende situaties zich voordoet, laat het moederbord dan controleren door servicepersoneel:
- Er is vloeistof in de computer doorgedrongen.
- Het moederbord is blootgesteld aan vocht.
- Het moederbord werkt niet goed of u kunt het niet laten werken volgens de gebruikershandleiding.
- Het moederbord is gevallen en beschadigd.
- Het moederbord vertoont duidelijke tekenen van breuk.
Laat dit moederbord niet achter in een omgeving boven 60°C (140°F), dit kan het moederbord beschadigen.

Melding kastafstandhouder

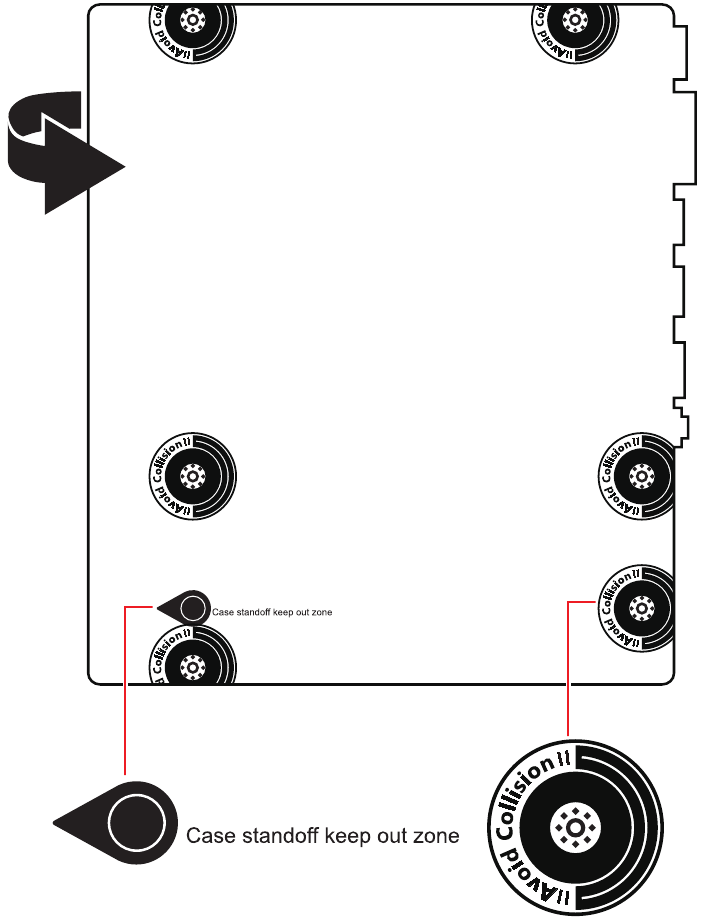

Om schade aan het moederbord te voorkomen, is elke onnodige montageafstandhouder tussen de moederbordcircuits en de computerbehuizing verboden. De Keep Out Zone-borden van de kastafstandhouder worden aan de achterkant van het moederbord gemarkeerd (zoals hierboven weergegeven) om als waarschuwing voor de gebruiker te dienen.

Melding vermijden van botsingen
Er is beschermende verf rond elk schroefgat gedrukt om te voorkomen dat onderdelen bekrast raken.

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download MSI PRO A620M-E Handleiding
