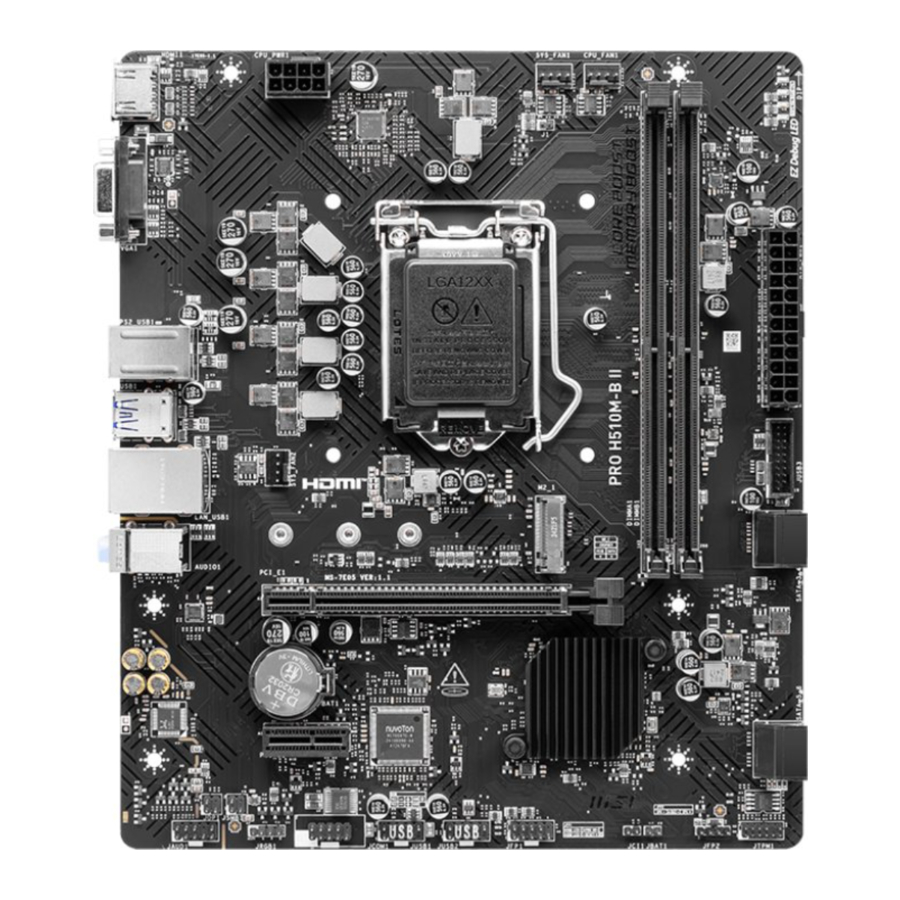

MSI PRO H510M-B II Handleiding

Inhoud

1 Snel aan de slag
2 DDR4-geheugen installeren
3 Specificaties
4 Speciale functies
5 Inhoud van de verpakking
6 Aansluitingen op het achterpaneel
7 Overzicht van componenten

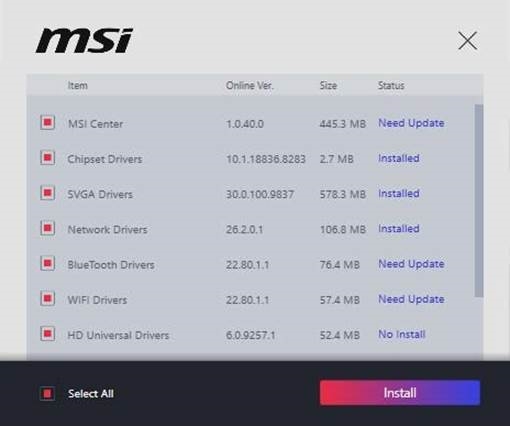

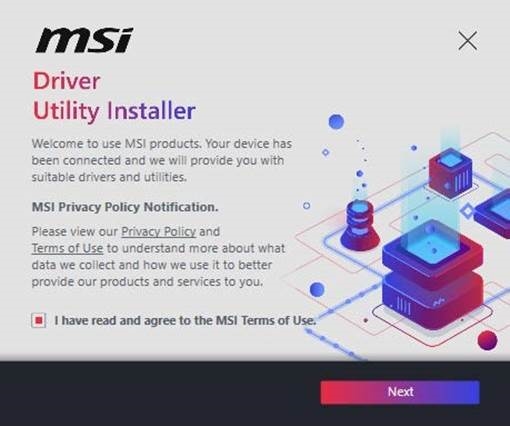

8 OS, stuurprogramma's en MSI Center installeren
9 UEFI BIOS
10 Referenties
11 Download handleiding
12 In andere talen

Snel aan de slag

Bedankt voor de aankoop van een nieuw moederbord van MSI®. Dit gedeelte Snel aan de slag biedt demonstratiediagrammen over het installeren van uw computer. Sommige installaties bieden ook videodemonstraties. Link naar de URL om het met de webbrowser op uw telefoon of tablet te bekijken. U kunt zelfs naar de URL linken door de QR-code te scannen.

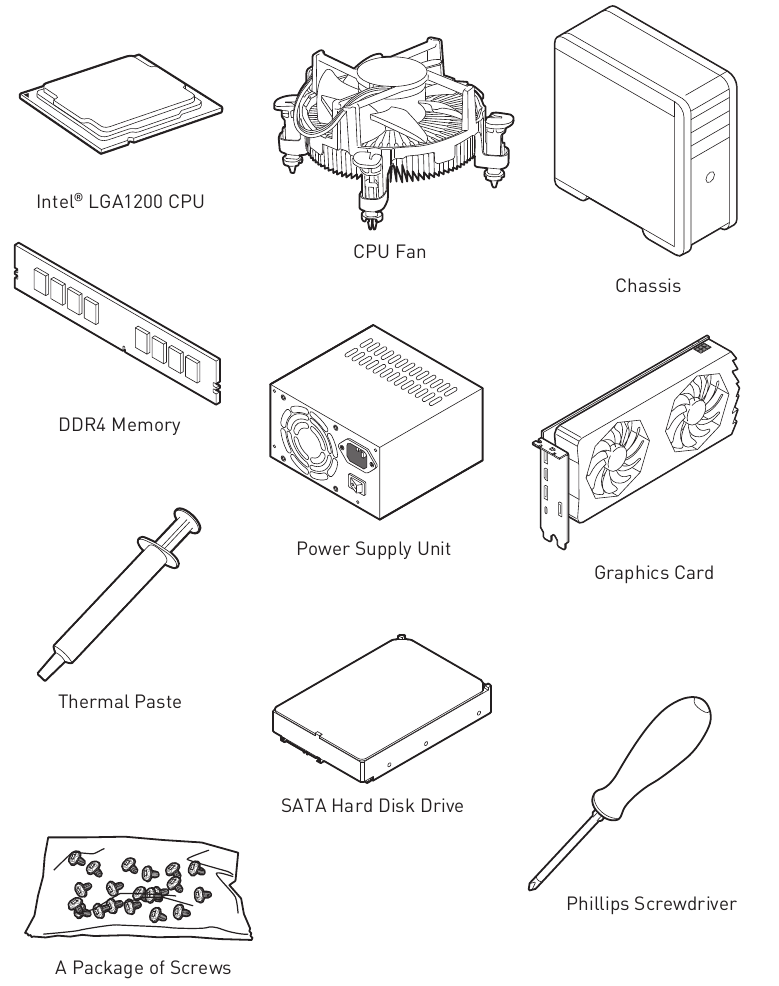

Gereedschap en componenten voorbereiden

Veiligheidsinformatie

De componenten in dit pakket zijn gevoelig voor schade door elektrostatische ontlading (ESD). Houd u aan de volgende instructies om een succesvolle computerassemblage te garanderen.
Zorg ervoor dat alle componenten stevig zijn aangesloten. Losse verbindingen kunnen ertoe leiden dat de computer een component niet herkent of niet start.
Houd het moederbord aan de randen vast om te voorkomen dat u gevoelige componenten aanraakt.
Het wordt aanbevolen om een elektrostatische ontlading (ESD) polsband te dragen bij het hanteren van het moederbord om elektrostatische schade te voorkomen. Als er geen ESD-polsband beschikbaar is, ontlaad uzelf dan van statische elektriciteit door een ander metalen voorwerp aan te raken voordat u het moederbord hanteert.
Bewaar het moederbord in een elektrostatische afschermcontainer of op een antistatische pad wanneer het moederbord niet is geïnstalleerd.
Voordat u de computer inschakelt, moet u ervoor zorgen dat er geen losse schroeven of metalen onderdelen op het moederbord of ergens in de computerbehuizing zitten.
Start de computer niet op voordat de installatie is voltooid. Dit kan leiden tot permanente schade aan de componenten en letsel aan de gebruiker.
Raadpleeg een gecertificeerde computertechnicus als u hulp nodig heeft tijdens een installatiestap.
Schakel altijd de voeding uit en trek de stekker uit het stopcontact voordat u een computeronderdeel installeert of verwijdert.
Bewaar deze gebruikershandleiding voor toekomstig gebruik.
Houd dit moederbord uit de buurt van vocht.
Zorg ervoor dat uw stopcontact dezelfde spanning levert als aangegeven op de PSU, voordat u de PSU op het stopcontact aansluit.
Plaats het netsnoer zo dat mensen er niet op kunnen stappen. Plaats niets over het netsnoer.
Alle voorzorgsmaatregelen en waarschuwingen op het moederbord moeten in acht worden genomen.
Als een van de volgende situaties zich voordoet, laat het moederbord dan controleren door servicepersoneel:
- Er is vloeistof in de computer doorgedrongen.
- Het moederbord is blootgesteld aan vocht.
- Het moederbord werkt niet goed of u kunt het niet laten werken volgens de gebruikershandleiding.
- Het moederbord is gevallen en beschadigd.
- Het moederbord vertoont duidelijke tekenen van breuk.
Laat dit moederbord niet achter in een omgeving boven 60°C (140°F), dit kan het moederbord beschadigen.

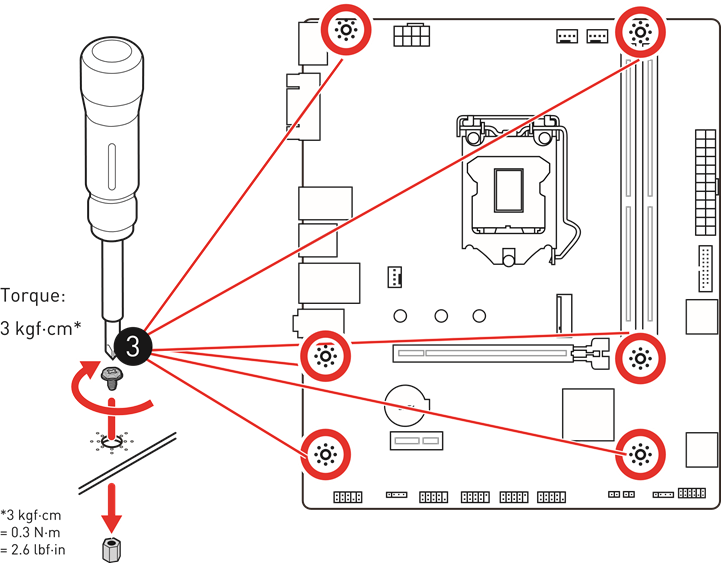

Melding over afstandhouders voor de behuizing

Om schade aan het moederbord te voorkomen, is elke onnodige montageafstand tussen de moederbordcircuits en de computerbehuizing verboden. De Case standoff keep out zone-borden worden op de achterkant van het moederbord gemarkeerd (zoals hieronder weergegeven) om als waarschuwing voor de gebruiker te dienen.

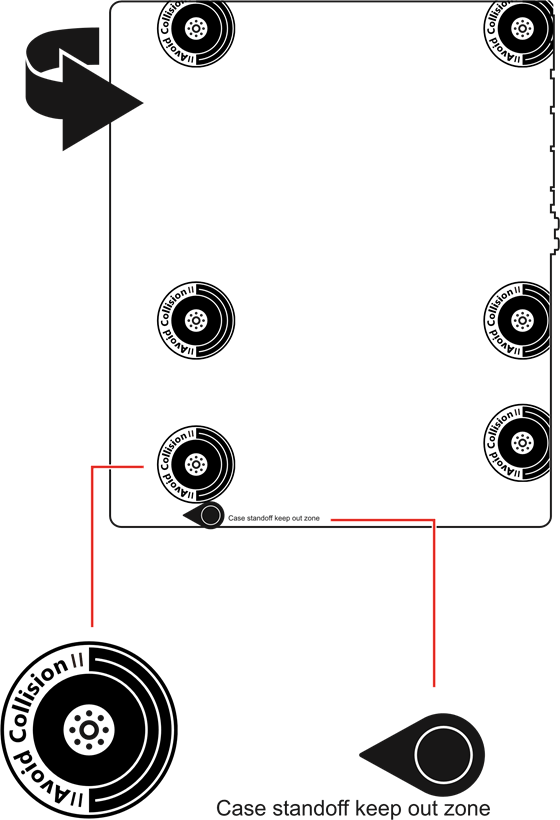

Melding botsing vermijden

Er is beschermende verf rond elk schroefgat gedrukt om te voorkomen dat onderdelen bekrast raken.

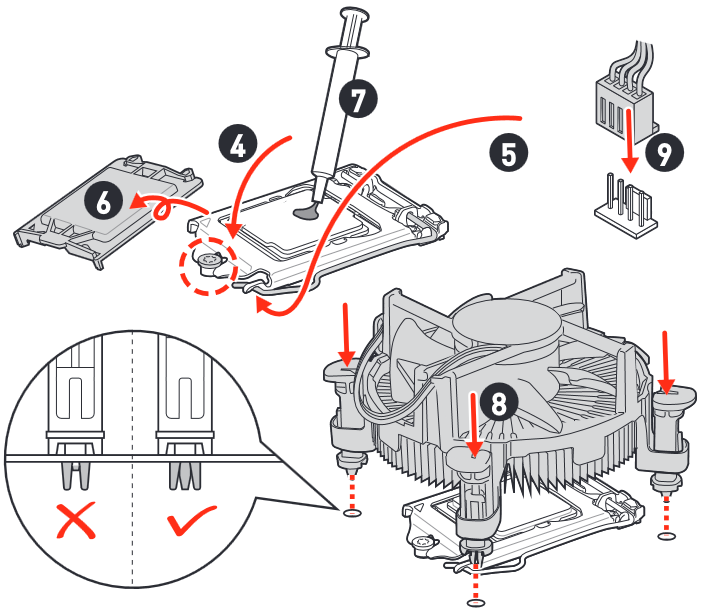

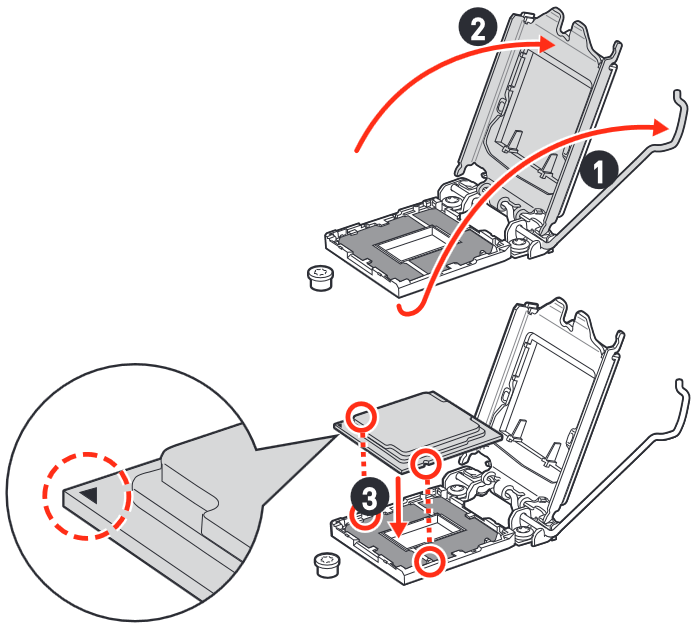

Een processor installeren

https://youtu.be/4ce91YC3Oww

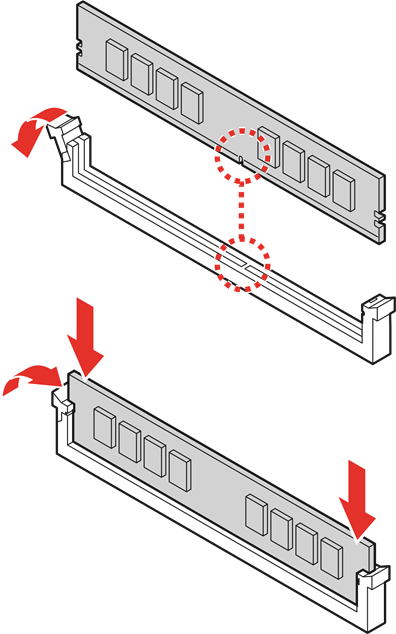

DDR4-geheugen installeren

http://youtu.be/T03aDrJPyQs

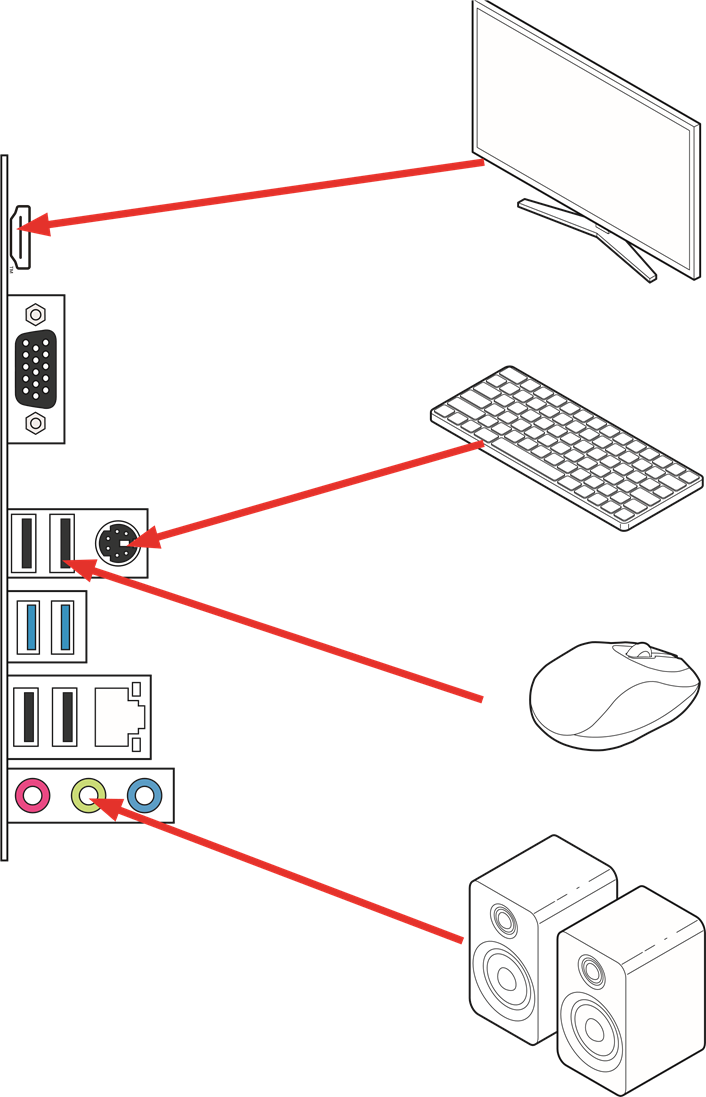

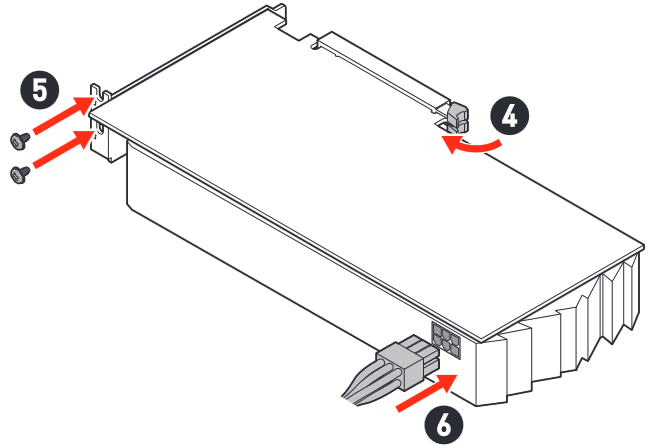

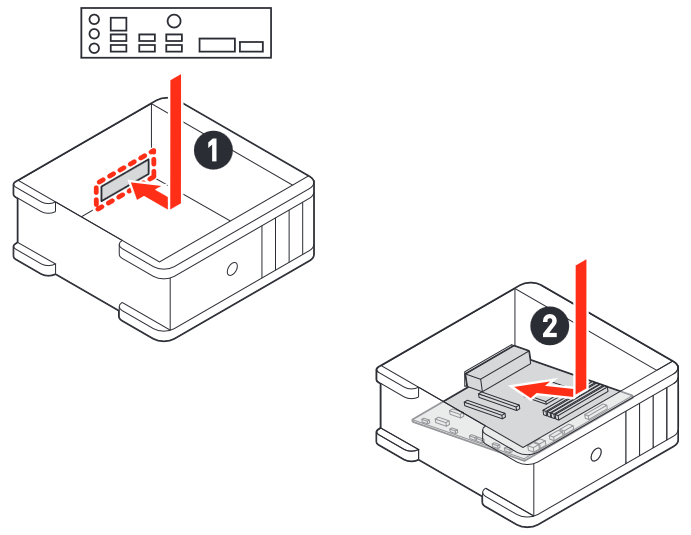

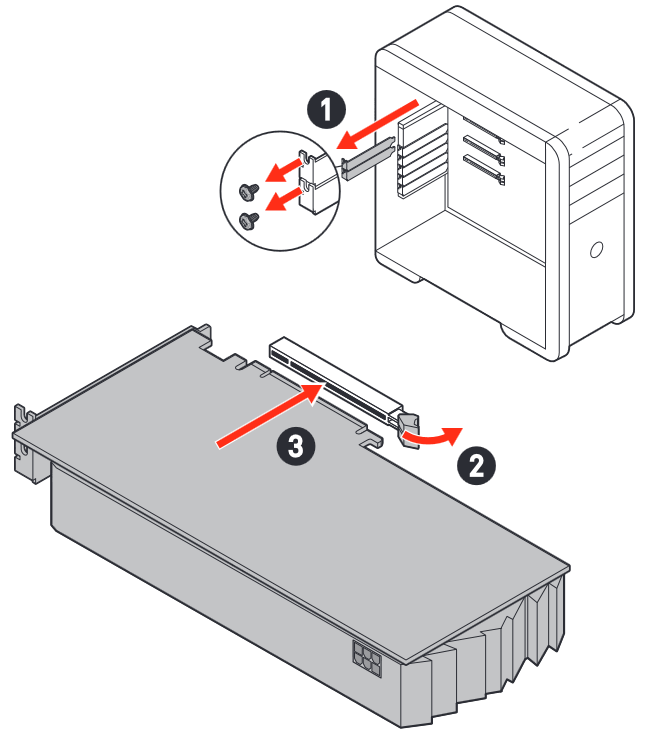

Randapparatuur aansluiten

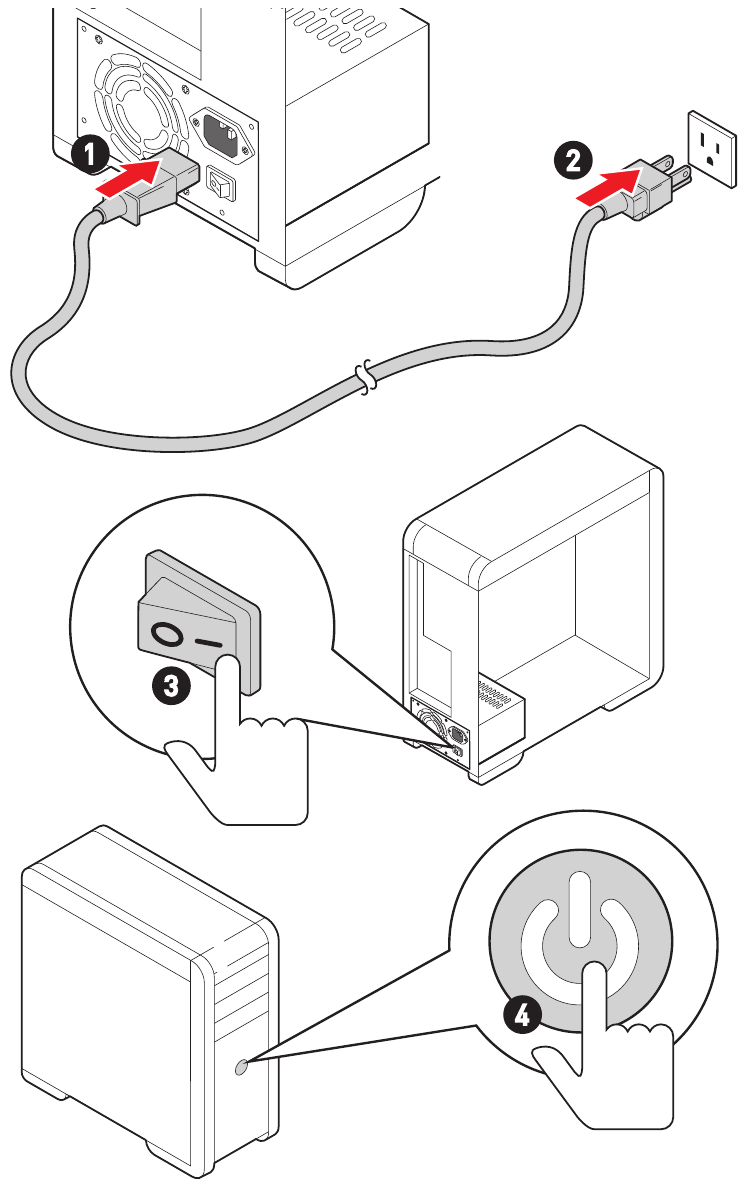

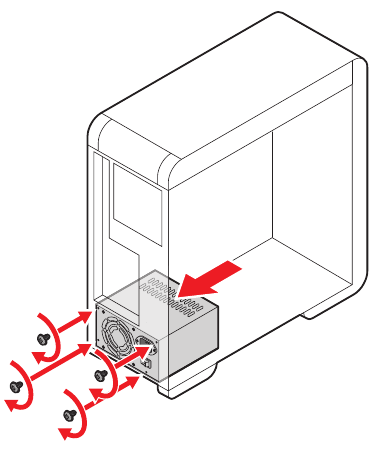

Inschakelen

Specificaties

CPU	Ondersteunt 10e generatie Intel® Core™-processors, Pentium® Gold- en Celeron®-processors* Processorsocket LGA1200 * Ga naar www.msi.com voor de nieuwste ondersteuningsstatus wanneer nieuwe processors worden uitgebracht.
Chipset	Intel® H470-chipset
Geheugen	2x DDR4-geheugenslots, ondersteunen tot 64 GB* Ondersteunt 1R 2133/2666/2933 MT/s voor Intel® Core™ i9/ Core™ i7 CPU Ondersteunt 1R 2133/2666 MHz voor Intel® Core™ i5/ Core™ i3/ Pentium® Gold/ Celeron® CPU Ondersteunt Dual-Channel-modus Ondersteunt niet-ECC, niet-gebufferd geheugen Ondersteunt Intel® Extreme Memory Profile (XMP) * Ga naar www.msi.com voor meer informatie over compatibel geheugen.
Uitbreidingsslots	1x PCIe x16-slot PCI_E1-slot (van CPU) Ondersteunt tot PCIe 3.0 x16 1x PCIe x1-slot PCI_E2-slot (van H470-chipset) Ondersteunt PCIe 3.0 x1
Geïntegreerde grafische kaart	1x VGA-poort, ondersteunt een maximale resolutie van 2048x1536 60Hz, 1920x1200 60Hz^/* 1x HDMI 1.4-poort, ondersteunt een maximale resolutie van 4K 30Hz^/* * Alleen beschikbaar op processors met geïntegreerde grafische kaart. ** Grafische specificaties kunnen variëren afhankelijk van de geïnstalleerde processor.
SATA-poorten	4x SATA 6Gb/s-poorten (van H470-chipset)
M.2 SSD-slots	1x M.2-slot (Key M, van H470-chipset) Ondersteunt tot PCIe 3.0 x4 Ondersteunt SATA 6Gb/s Ondersteunt 2242/2260/2280 opslagapparaten
RAID	Ondersteunt RAID 0, RAID 1, RAID 5 en RAID 10 voor SATA-opslagapparaten
Audio	Realtek® ALC897-codec 7.1-kanaals High Definition Audio
LAN	1x Realtek® 8111H Gigabit LAN-controller
Stroomconnectoren	1x 24-pins ATX-hoofdstroomconnector 1x 8-pins +12V-stroomconnector
Interne USB-connectoren	1x USB 3.2 Gen 1 5Gbps-connector (van H470-chipset) Ondersteunt extra 2 USB 3.2 Gen 1 5Gbps-poorten 2x USB 2.0-connectoren (van H470-chipset) Ondersteunt extra 4 USB 2.0-poorten
Ventilatorconnectoren	1x 4-pins CPU-ventilatorconnector 2x 4-pins systeemventilatorconnectoren
Systeemconnectoren	1x audio-connector op het voorpaneel 2x systeempanelconnectoren 1x connector voor het binnendringen van de behuizing 1x TPM-moduleconnector 1x seriële poortconnector
Jumpers	1x Clear CMOS-jumper
LED-functies	4x EZ Debug-led 1x 4-pins RGB-ledconnector
Connectoren op het achterpaneel	1x HDMI™-poort 1x VGA-poort 1x PS/2-poort 4x USB 2.0 Type-A-poorten (van H470-chipset) 2x USB 3.2 Gen 1 5Gbps Type-A-poorten (van H470-chipset) 1x LAN (RJ45)-aansluiting 3x audio-aansluitingen
I/O-controller	NUVOTON NCT6687D-M-controllerchip
Hardwaremonitor	CPU/systeem/chipset temperatuurdetectie CPU/systeem ventilatorsnelheid detectie CPU/systeem ventilatorsnelheid controle
Vormfactor	Micro-ATX-vormfactor 7,95 inch x 9,3 inch (202 mm x 236 mm)
BIOS-functies	1x 128 Mb flash UEFI AMI BIOS ACPI 6.4, SMBIOS 3.4 Meertalig
Software	Stuurprogramma's MSI Center Intel Extreme Tuning Utility CPU-Z MSI GAMING Norton 360 Adobe Creative Cloud Acrobat

Speciale functies

MSI Center

MSI AI Engine
Cooling Wizard
Mystic Light
Hardware Monitoring
Live Update
MSI Companion
System Diagnosis
True Color
User Scenario

Audio

Audio Boost

Cooling

Smart Fan Control

LED

Mystic Light Extension (RGB)
EZ DEBUG LED

Performance

Memory Boost
Memory Force
Core Boost

Experience

MSI Center
Click BIOS 5

Inhoud van de verpakking

Controleer de inhoud van uw moederbordpakket. Het moet het volgende bevatten:

Board

1x Moederbord

Documentatie

1x Snelstartgids
1x Wettelijke mededelingen van de Europese Unie

Kabels

1x SATA 6Gb/s-kabel

Accessoires

1x I/O-afscherming
1x M.2 schroef en afstandhouder pakket (1 set/pak)

Als een van de bovenstaande items beschadigd is of ontbreekt, neem dan contact op met uw winkelier.

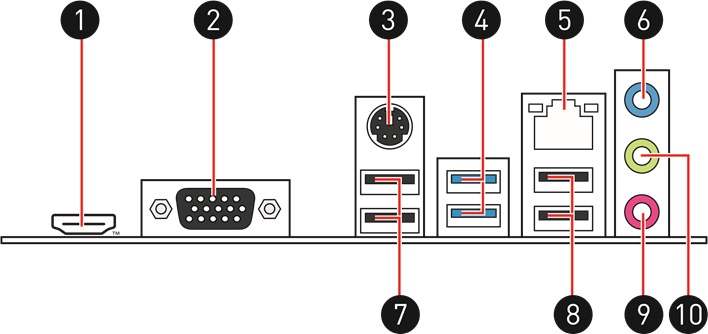

Aansluitingen op het achterpaneel

Item	Beschrijving
1	HDMI™-poort
2	VGA-poort
3	PS/2 toetsenbord/muis-poort
4	USB 3.2 Gen 1 5Gbps Type-A poorten (Van H470-chipset)
5	1 Gbps LAN (RJ45)-poort
6	Line-in jack
7	USB 2.0 Type-A poorten (Van H470-chipset)
8	USB 2.0 Type-A poorten (Van H470-chipset)
9	Mic-in jack
10	Line-out jack

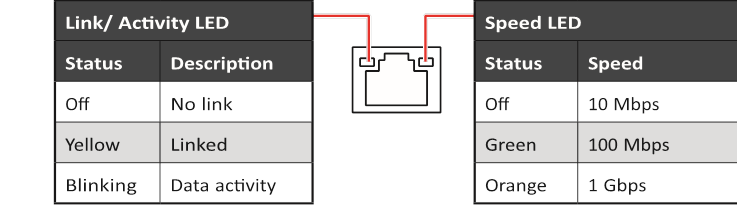

LAN-poort LED-statustabel

Audio Jack-aansluiting

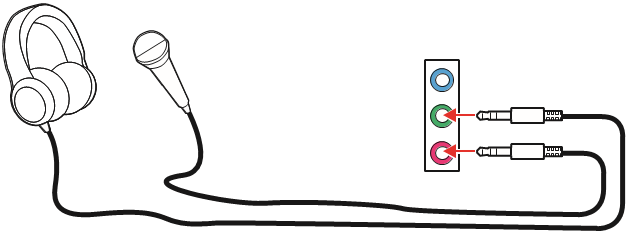

Audia jacks naar hoofdtelefoon en microfoon diagram

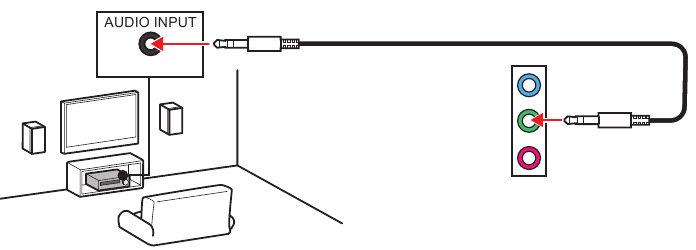

Audio jacks naar stereo luidspreker diagram

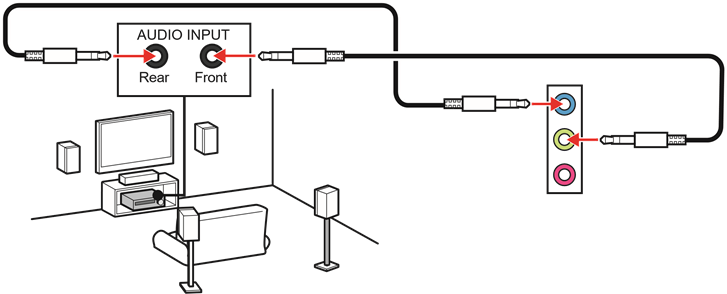

Audio jacks naar 4-kanaals luidspreker diagram

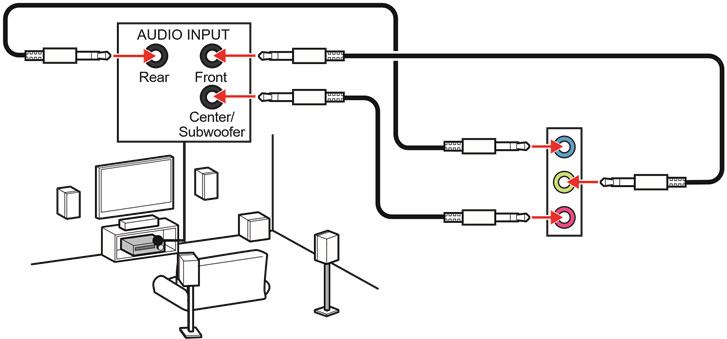

Audio jacks naar 5.1-kanaals luidspreker diagram

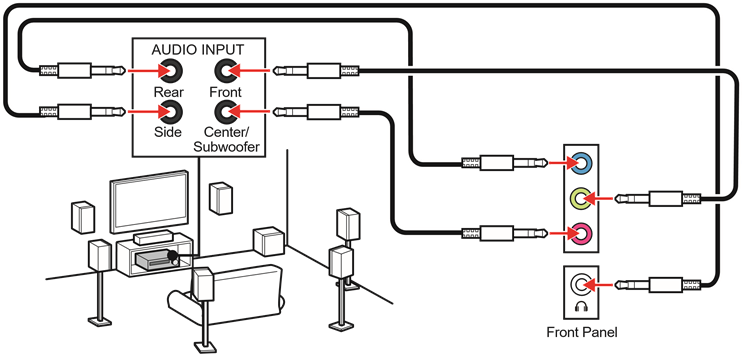

Audio jacks naar 7.1-kanaals luidspreker diagram

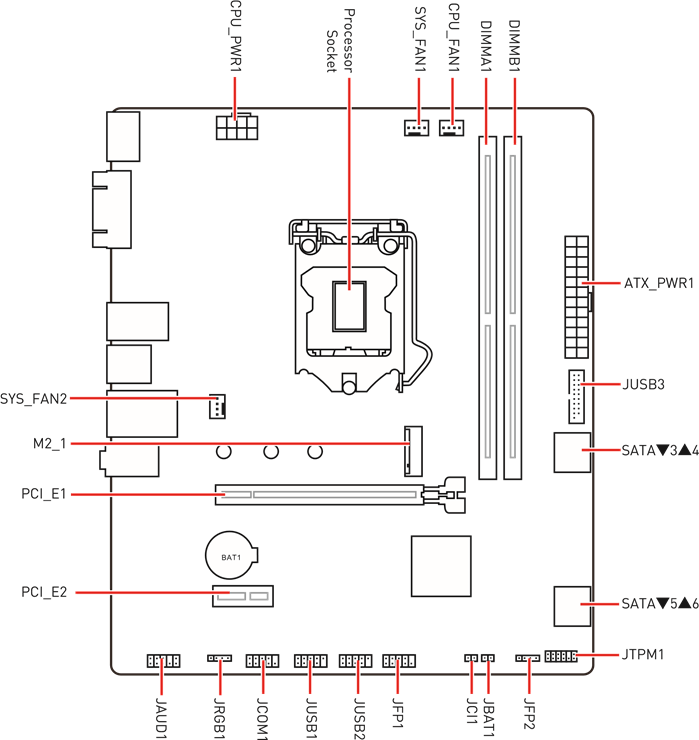

Overzicht van componenten

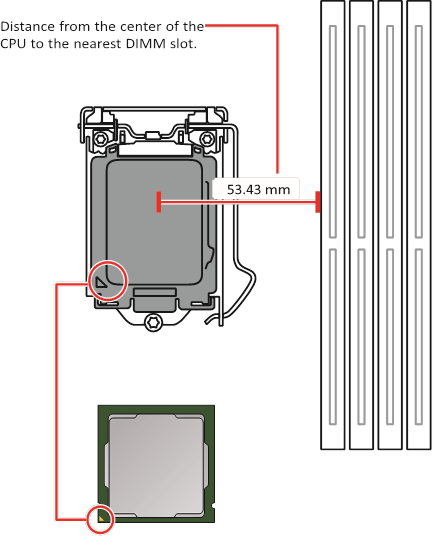

CPU-socket

Introductie tot de LGA1200 CPU

Het oppervlak van de LGA 1200 CPU heeft twee inkepingen en een gouden driehoek om te helpen bij het correct uitlijnen van de CPU voor plaatsing op het moederbord. De gouden driehoek is de Pin 1-indicator.

Haal altijd de stekker uit het stopcontact voordat u de CPU installeert of verwijdert.
Bewaar de beschermkap van de CPU na installatie van de processor. MSI behandelt alleen Return Merchandise Authorization (RMA)-verzoeken als het moederbord wordt geleverd met de beschermkap op de CPU-socket.
Vergeet niet om altijd een CPU-koeler te installeren bij het installeren van een CPU. Een CPU-koeler is nodig om oververhitting te voorkomen en de systeemstabiliteit te behouden.
Controleer of de CPU-koeler een goede afdichting met de CPU heeft gevormd voordat u uw systeem opstart.
Oververhitting kan de CPU en het moederbord ernstig beschadigen. Zorg er altijd voor dat de koelventilatoren goed werken om de CPU te beschermen tegen oververhitting. Zorg ervoor dat u een gelijkmatige laag koelpasta (of thermische tape) aanbrengt tussen de CPU en de koeler om de warmteafvoer te verbeteren.
Wanneer de CPU niet is geïnstalleerd, beschermt u de CPU-socketpinnen altijd door de socket af te dekken met de plastic kap.
Als u een aparte CPU en koeler/koeler hebt gekocht, raadpleeg dan de documentatie in de koeler/koeler verpakking voor meer details over de installatie.
Dit moederbord is ontworpen om overklokken te ondersteunen. Voordat u probeert te overklokken, moet u ervoor zorgen dat alle andere systeemcomponenten overklokken kunnen verdragen. Elke poging om buiten de productspecificaties te werken, wordt niet aanbevolen. MSI® garandeert niet de schade of risico's veroorzaakt door onvoldoende gebruik buiten de productspecificaties.

DIMM-sleuven

Om de systeemstabiliteit voor de Dual-channelmodus te garanderen, moeten geheugenmodules van hetzelfde type, aantal en dezelfde dichtheid zijn.
Sommige geheugenmodules werken mogelijk op een lagere frequentie dan de aangegeven waarde bij het overklokken, omdat de geheugenfrequentie afhankelijk is van de Serial Presence Detect (SPD). Ga naar BIOS en zoek de DRAM Frequency (DRAM-frequentie) om de geheugenfrequentie in te stellen als u het geheugen wilt gebruiken op de aangegeven of een hogere frequentie.
Het wordt aanbevolen om een efficiënter geheugenkoelsysteem te gebruiken voor volledige DIMM's installatie of overklokken.
De stabiliteit en compatibiliteit van de geïnstalleerde geheugenmodule is afhankelijk van de geïnstalleerde CPU en apparaten bij het overklokken.
Raadpleeg www.msi.com voor meer informatie over compatibel geheugen.

PCI_E1~2: PCIe-uitbreidingssleuven

Als u een grote en zware grafische kaart installeert, moet u een hulpmiddel zoals MSI Graphics Card Bolster gebruiken om het gewicht te ondersteunen om vervorming van de sleuf te voorkomen.
Wanneer u uitbreidingskaarten toevoegt of verwijdert, schakelt u altijd de voeding uit en haalt u de stekker van het netsnoer uit het stopcontact. Lees de documentatie van de uitbreidingskaart om te controleren op eventuele noodzakelijke extra hardware- of softwarewijzigingen.

M2_1: M.2-sleuf (Key M)

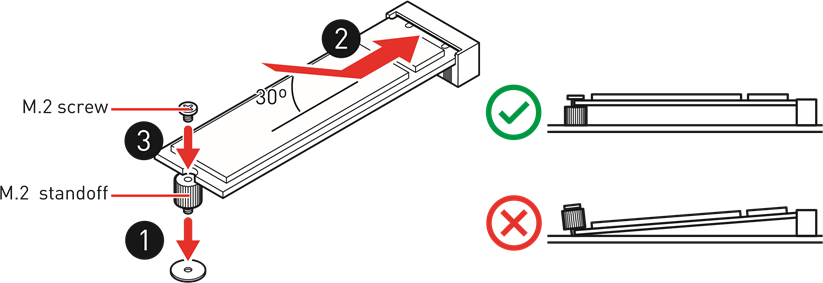

M.2-module in M2_1-sleuf installeren

Installeer de meegeleverde M.2-afstandhouder in de M.2-sleuf op basis van uw SSD-lengte.
Plaats uw M.2 SSD in een hoek van 30 graden in de M.2-sleuf.
Zet de M.2 SSD vast met de meegeleverde M.2-schroef.

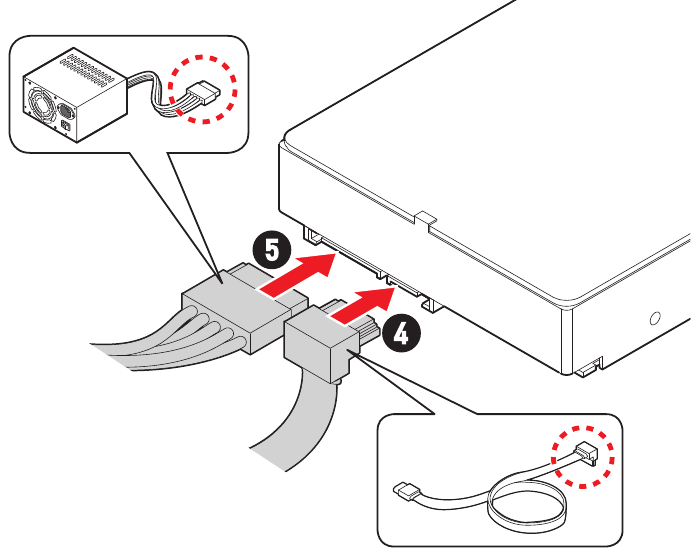

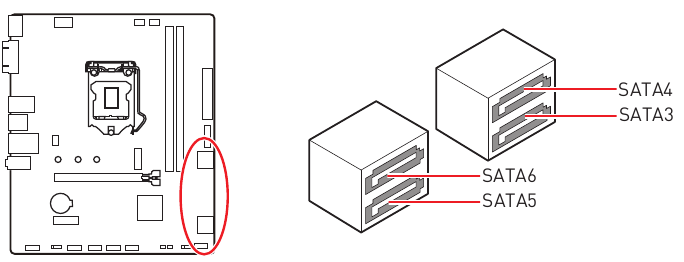

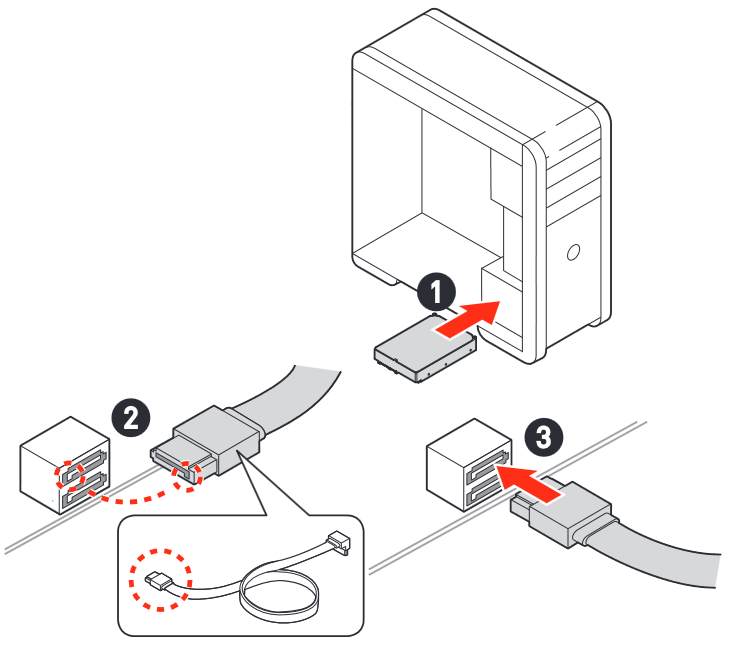

SATA3~6: SATA 6Gb/s-connectoren
Deze connectoren zijn SATA 6Gb/s-interfacepoorten. Elke connector kan op één SATA-apparaat worden aangesloten.

Vouw de SATA-kabel niet in een hoek van 90 graden. Anders kan er gegevensverlies optreden tijdens de verzending.
SATA-kabels hebben identieke stekkers aan beide zijden van de kabel. Het wordt echter aanbevolen om de platte connector op het moederbord aan te sluiten om ruimte te besparen.

JAUD1: Audio-connector aan de voorkant
Met deze connector kunt u audio-aansluitingen op het voorpaneel aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	MIC L	2	Aarde
3	MIC R	4	NC
5	Koptelefoon R	6	MIC-detectie
7	SENSE_SEND	8	Geen pin
9	Koptelefoon L	10	Koptelefoon-detectie

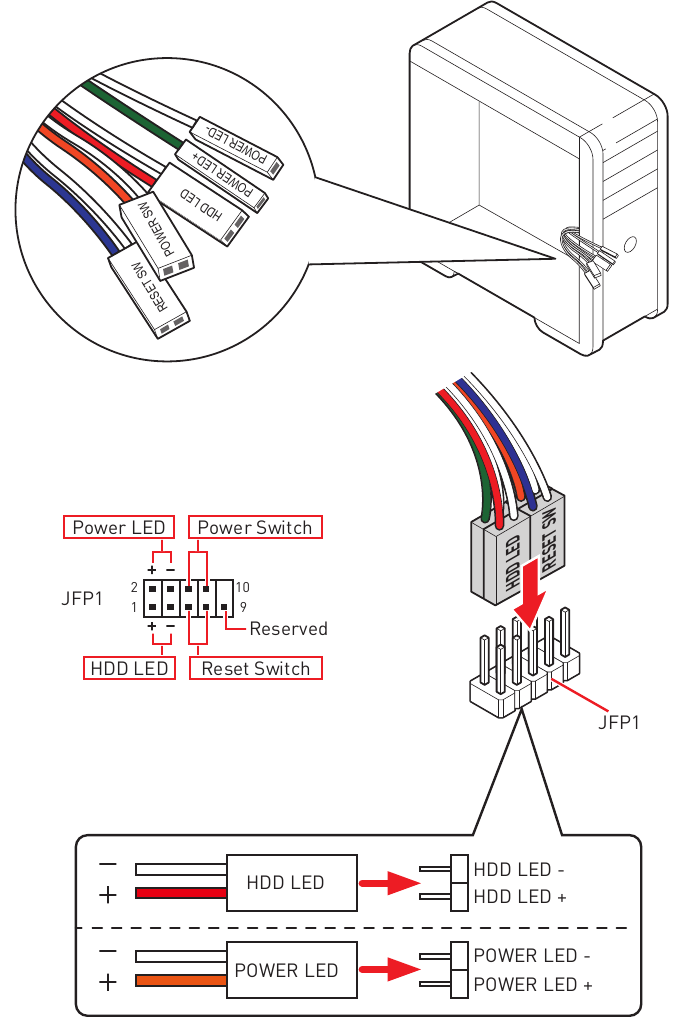

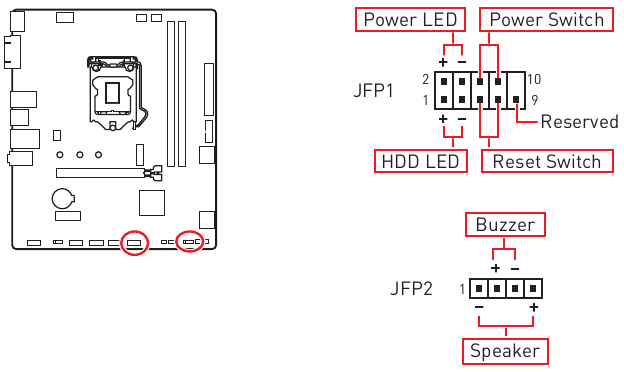

JFP1, JFP2: Connectoren voor het voorpaneel
De JFP1-connector regelt het inschakelen, resetten en de LED's op uw pc-behuizing/chassis. Met de Power Switch/ Reset Switch-headers kunt u de aan/uit-knop/resetknop aansluiten. De Power LED-header sluit aan op het LED-lampje op de pc-behuizing en de HDD LED-header geeft de activiteit van de harde schijf aan. De JFP2-connector is voor Buzzer en Speaker. Raadpleeg de onderstaande afbeeldingen om de kabels van de pc-behuizing op de juiste pinnen aan te sluiten.

Houd er rekening mee dat de Power LED en HDD LED een positieve en negatieve aansluiting hebben, u moet de kabel verbinden met de bijbehorende positieve en negatieve poort op het moederbord. Anders werken de LED's niet goed.

JCOM1: Seriële poortconnector
Met deze connector kunt u de optionele seriële poort met beugel aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	DCD	2	SIN
3	SOUT	4	DTR
5	Aarde	6	DSR
7	RTS	8	CTS
9	RI	10	Geen pin

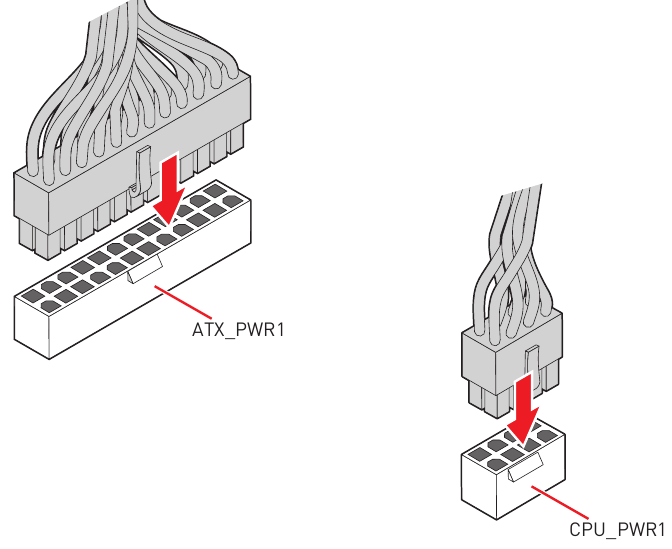

CPU_PWR1, ATX_PWR1: Stroomconnectoren
Met deze connectoren kunt u een ATX-voeding aansluiten.

CPU_PWR1

Pin	Signaalnaam	Pin	Signaalnaam
1	Aarde	2	Aarde
3	Aarde	4	Aarde
5	+12V	6	+12V
7	+12V	8	+12V

ATX_PWR1

Pin	Signaalnaam	Pin	Signaalnaam
1	+3,3V	2	+3,3V
3	Aarde	4	+5V
5	Aarde	6	+5V
7	Aarde	8	PWR OK
9	5VSB	10	+12V
11	+12V	12	+3,3V
13	+3,3V	14	-12V
15	Aarde	16	PS-ON#
17	Aarde	18	Aarde
19	Aarde	20	Res
21	+5V	22	+5V
23	+5V	24	Aarde

Zorg ervoor dat alle stroomkabels veilig zijn aangesloten op een geschikte ATX-voeding om een stabiele werking van het moederbord te garanderen.

JCI1: Chassis Intrusion Connector
Met deze connector kunt u de kabel van de chassisintrusion-schakelaar aansluiten.

De chassisintrusion-detector gebruiken

Sluit de JCI1-connector aan op de chassisintrusion-schakelaar/sensor op de behuizing.
Sluit de behuizing.
Ga naar BIOS > SETTINGS > Security > Chassis Intrusion Configuration.
Stel Chassis Intrusion in op Enabled.
Druk op F10 om op te slaan en af te sluiten en druk vervolgens op de Enter-toets om Yes te selecteren.
Zodra de behuizing weer wordt geopend, wordt een waarschuwingsbericht op het scherm weergegeven wanneer de computer wordt ingeschakeld.

De waarschuwing voor chassisintrusion opnieuw instellen

Ga naar BIOS > SETTINGS > Security > Chassis Intrusion Configuration.
Zet Chassis Intrusion op Reset.
Druk op F10 om op te slaan en af te sluiten en druk vervolgens op de Enter-toets om Yes te selecteren.

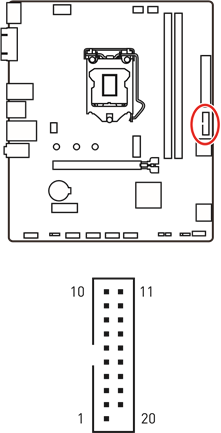

JUSB3: USB 3.2 Gen 1-connectoren
Met deze connector kunt u USB 3.2 Gen 1 5Gbps-poorten op het voorpaneel aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	Voeding	2	USB3_RX_DN
3	USB3_RX_DP	4	Aarde
5	USB3_TX_C_DN	6	USB3_TX_C_DP
7	Aarde	8	USB2.0-
9	USB2.0+	10	Aarde
11	USB2.0+	12	USB2.0-
13	Aarde	14	USB3_TX_C_DP
15	USB3_TX_C_DN	16	Aarde
17	USB3_RX_DP	18	USB3_RX_DN
19	Voeding	20	Geen pin

Let op: de voeding- en aardepinnen moeten correct worden aangesloten om mogelijke schade te voorkomen.

JTPM1: TPM-moduleconnector
Deze connector is voor TPM (Trusted Platform Module). Raadpleeg de handleiding van het TPM-beveiligingsplatform voor meer informatie en gebruik.

Pin	Signaalnaam	Pin	Signaalnaam
1	SPI-voeding	2	SPI Chip Select
3	Master In Slave Out (SPI-data)	4	Master Out Slave In (SPI-data)
5	Gereserveerd	6	SPI-klok
7	Aarde	8	SPI Reset
9	Gereserveerd	10	Geen pin
11	Gereserveerd	12	Onderbrekingsverzoek

JUSB1~2: USB 2.0-connectoren
Met deze connectoren kunt u USB 2.0-poorten op het voorpaneel aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	VCC	2	VCC
3	USB0-	4	USB1-
5	USB0+	6	USB1+
7	Aarde	8	Aarde
9	Geen pin	10	NC

Let op: de VCC- en aardepinnen moeten correct worden aangesloten om mogelijke schade te voorkomen.
Om uw iPad, iPhone en iPod op te laden via USB-poorten, installeert u het hulpprogramma MSI Center.

CPU_FAN1, SYS_FAN1~2: ventilatorconnectoren
Ventilatorconnectoren kunnen worden geclassificeerd als PWM-modus (Pulse Width Modulation) of DC-modus. Ventilatorconnectoren in PWM-modus leveren een constante output van 12V en passen de ventilatorsnelheid aan met een snelheidsregelsignaal. Ventilatorconnectoren in DC-modus regelen de ventilatorsnelheid door de spanning te wijzigen. De ventilatorconnectoren in de automodus kunnen automatisch de PWM- en DC-modus detecteren.

U kunt ventilatoren bedienen in het paneel BIOS> HARDWARE MONITOR. Hiermee kunt u DC of PWM instellen voor uw ventilatortype. Vink de Smart Fan Mode aan, de ventilatorsnelheid verandert afhankelijk van de CPU- of systeemtemperatuur. Schakel de Smart Fan Mode uit, de ventilator draait op maximale snelheid.

Zorg ervoor dat de ventilatoren goed werken na het schakelen van de PWM/DC-modus.

Pin-definitie van DC-modus

Pin	Signaalnaam	Pin	Signaalnaam
1	Aarde	2	Spanningsregeling
3	Detectie	4	NC

Specificaties ventilatorconnector

Connector	Standaard ventilatormodus	Max. stroom	Max. vermogen
CPU_FAN1	Automodus	2A	24W
SYS_FAN1~2	DC-modus	1A	12W

JBAT1: Clear CMOS (Reset BIOS) Jumper
Er is CMOS-geheugen aan boord dat extern wordt gevoed door een batterij op het moederbord om systeemconfiguratiegegevens op te slaan. Als u de systeemconfiguratie wilt wissen, stelt u de jumpers in om het CMOS-geheugen te wissen.

BIOS terugzetten naar de standaardwaarden

Schakel de computer uit en trek de stekker uit het stopcontact.
Gebruik een jumperkap om JBAT1 gedurende ongeveer 5-10 seconden te kortsluiten.
Verwijder de jumperkap van JBAT1.
Steek de stekker in het stopcontact en schakel de computer in.

JRGB1: RGB LED-connector
Met de JRGB-connector kunt u de 5050 RGB LED-strips 12V aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	+12V	2	G
3	R	4	B

RGB LED-stripaansluiting

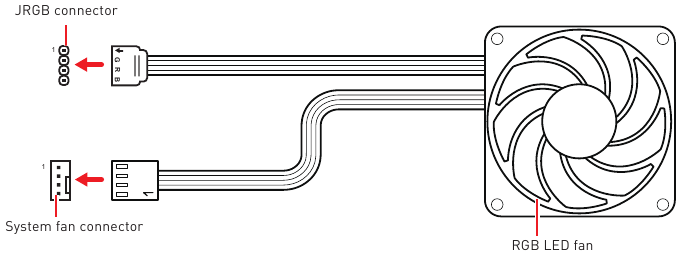

RGB LED-ventilatoraansluiting

De JRGB-connector ondersteunt maximaal 2 meter aaneengesloten 5050 RGB LED-strips (12V/G/R/B) met een maximaal vermogen van 3A (12V).
Schakel altijd de voeding uit en trek de stekker uit het stopcontact voordat u de RGB LED-strip installeert of verwijdert.
Gebruik de software van MSI om de verlengde LED-strip te bedienen.

EZ Debug LED
Deze LED's geven de debug-status van het moederbord aan.

CPU - geeft aan dat de CPU niet wordt gedetecteerd of defect is.

DRAM - geeft aan dat DRAM niet wordt gedetecteerd of defect is.

VGA - geeft aan dat GPU niet wordt gedetecteerd of defect is.

BOOT - geeft aan dat het opstartapparaat niet is gedetecteerd of is mislukt.

OS, stuurprogramma's en MSI Center installeren

Download en update de nieuwste hulpprogramma's en stuurprogramma's op www.msi.com

Windows 10 / Windows 11 installeren

Schakel de computer in.
Plaats de Windows 10 / Windows 11-installatieschijf/-USB in uw computer.
Druk op de knop Restart (Opnieuw opstarten) op de computerbehuizing.
Druk op de toets F11 tijdens de POST (Power-On Self Test) van de computer om naar het opstartmenu te gaan.
Selecteer de Windows 10 / Windows 11-installatieschijf/-USB in het opstartmenu.
Druk op een toets als het scherm het bericht Press any key to boot from CD or DVD... ("Druk op een willekeurige toets om op te starten vanaf cd of dvd...") weergeeft. Zo niet, sla deze stap dan over.
Volg de instructies op het scherm om Windows 10 / Windows 11 te installeren.

Stuurprogramma's installeren met MSI Driver Utility Installer

Sommige nieuwe netwerkchips worden niet standaard ondersteund door Windows 10/ Windows 11. Het wordt aanbevolen om het LAN-stuurprogramma te installeren voordat u stuurprogramma's installeert met MSI Driver Utility Installer. Raadpleeg www.msi.com om het LAN-stuurprogramma voor uw moederbord te installeren.
De MSI Driver Utility Installer verschijnt slechts één keer. Als u het annuleert of sluit tijdens het proces, raadpleeg dan het hoofdstuk Live Update van de MSI Center-handleiding om de stuurprogramma's te installeren. U kunt ook naar www.msi.com gaan om uw moederbord te zoeken en de stuurprogramma's te downloaden.
MSI Driver Utility Installer moet via internet worden geïnstalleerd.

Start uw computer op in Windows 10/ Windows 11.
Selecteer Start > Settings (Instellingen) > Windows Update en selecteer vervolgens Check (Controleren) op updates.
MSI Driver Utility Installer verschijnt automatisch.
Schakel het selectievakje I have read and agree to the MSI Terms of Use ("Ik heb de gebruiksvoorwaarden van MSI gelezen en ga ermee akkoord") in en klik vervolgens op Next (Volgende).
Vink het selectievakje Select All (Alles selecteren) in de linkerbenedenhoek aan en klik op Install (Installeren) om MSI Center en stuurprogramma's te installeren. De voortgang van de installatie wordt onderaan weergegeven.
Zodra de voortgang is voltooid, klikt u op Finish (Voltooien).

MSI Center

MSI Center is een applicatie waarmee u eenvoudig game-instellingen kunt optimaliseren en soepel software voor het maken van content kunt gebruiken. Het stelt u ook in staat om LED-lichteffecten op pc's en andere MSI-producten te bedienen en te synchroniseren. Met MSI Center kunt u ideale modi aanpassen, systeemprestaties bewaken en de ventilatorsnelheid aanpassen.

MSI Center User Guide
Als u meer informatie wilt over MSI Center, raadpleeg dan http://download.msi.com/manual/mb/MSICENTER.pdf of scan de QR-code om toegang te krijgen.

Functies kunnen variëren, afhankelijk van het product dat u heeft.

UEFI BIOS

MSI UEFI BIOS is compatibel met de UEFI-architectuur (Unified Extensible Firmware Interface). UEFI heeft veel nieuwe functies en voordelen die traditionele BIOS niet kunnen bereiken, en het zal BIOS in de toekomst volledig vervangen. Het MSI UEFI BIOS gebruikt UEFI als de standaard opstartmodus om optimaal te profiteren van de mogelijkheden van de nieuwe chipset.

De term BIOS in deze gebruikershandleiding verwijst naar UEFI BIOS, tenzij anders vermeld.

UEFI-voordelen

Snel opstarten - UEFI kan het besturingssysteem rechtstreeks opstarten en het BIOS-zelftestproces opslaan. En elimineert ook de tijd om over te schakelen naar de CSM-modus tijdens POST.
Ondersteuning voor harde-schijfpartities groter dan 2 TB.
Ondersteuning voor meer dan 4 primaire partities met een GUID Partition Table (GPT).
Ondersteuning voor een onbeperkt aantal partities.
Ondersteuning voor volledige mogelijkheden van nieuwe apparaten - nieuwe apparaten bieden mogelijk geen achterwaartse compatibiliteit.
Ondersteuning voor veilig opstarten - UEFI kan de geldigheid van het besturingssysteem controleren om ervoor te zorgen dat er geen malware met het opstartproces knoeit.

Incompatibele UEFI-gevallen

32-bits Windows-besturingssysteem - dit moederbord ondersteunt alleen Windows 10/ Windows 11 64-bits besturingssysteem.
Oudere grafische kaart - het systeem detecteert uw grafische kaart. Als u oudere grafische kaarten gebruikt, kan er een waarschuwingsbericht verschijnen: There is no GOP (Graphics Output protocol) support detected in this graphics card (Er is geen GOP (Graphics Output Protocol) ondersteuning gedetecteerd in deze grafische kaart).

We raden u aan deze te vervangen door een grafische kaart die GOP/UEFI ondersteunt of een CPU met geïntegreerde graphics te gebruiken voor een normale functie.

Hoe de BIOS-modus controleren?

Schakel uw computer in.
Druk op de Delete (Verwijderen)-toets wanneer het bericht Press DEL key to enter Setup Menu, F11 to enter Boot Menu (Druk op DEL-toets om het Setup Menu te openen, F11 om het Boot Menu te openen) tijdens het opstartproces op het scherm verschijnt.
Nadat u het BIOS hebt geopend, kunt u de BIOS Mode (BIOS-modus) bovenaan het scherm controleren.

BIOS Setup
De standaardinstellingen bieden de optimale prestaties voor systeemstabiliteit onder normale omstandigheden. U moet always keep the default settings (altijd de standaardinstellingen behouden) om mogelijke systeemschade of opstartfouten te voorkomen, tenzij u bekend bent met BIOS.

BIOS-items worden voortdurend bijgewerkt voor betere systeemprestaties. Daarom kan de beschrijving enigszins afwijken van de nieuwste BIOS en is deze slechts ter referentie. U kunt ook het HELP-informatiepaneel raadplegen voor de beschrijving van het BIOS-item.
De BIOS-schermen, opties en instellingen zijn afhankelijk van uw systeem.

BIOS Setup openen
Druk op de Delete (Verwijderen)-toets wanneer het bericht Press DEL key to enter Setup Menu, F11 to enter Boot Menu (Druk op DEL-toets om het Setup Menu te openen, F11 om het Boot Menu te openen) tijdens het opstartproces op het scherm verschijnt.

Functietoets

F1:	Algemene Help-lijst
F2:	Een favoriet item toevoegen/ verwijderen
F3:	Menu Favorieten openen
F4:	Menu CPU-specificaties openen
F5:	Menu Memory-Z openen
F6:	Geoptimaliseerde standaardwaarden laden
F7:	Schakelen tussen geavanceerde modus en EZ-modus
F8:	Overklokprofiel laden
F9:	Overklokprofiel opslaan
F10:	Wijziging opslaan en resetten*
F12:	Een screenshot maken en opslaan op een USB-flashdrive (alleen FAT/ FAT32-indeling).
Ctrl+F:	Zoekpagina openen

* Wanneer u op F10 drukt, verschijnt er een bevestigingsvenster met de wijzigingsinformatie. Selecteer Ja of Nee om uw keuze te bevestigen.

BIOS resetten
Mogelijk moet u de standaard BIOS-instelling herstellen om bepaalde problemen op te lossen. Er zijn verschillende manieren om BIOS te resetten:

Ga naar BIOS en druk op F6 om de geoptimaliseerde standaardwaarden te laden.
Sluit de Clear CMOS (CMOS wissen)-jumper op het moederbord kort.

Zorg ervoor dat de computer is uitgeschakeld voordat u CMOS-gegevens wist. Raadpleeg het gedeelte Clear CMOS (CMOS wissen)-jumper voor het resetten van BIOS.

BIOS updaten
BIOS updaten met M-FLASH
Voor het updaten:
Download het nieuwste BIOS-bestand dat overeenkomt met uw moederbordmodel van de MSI-website. En sla het BIOS-bestand vervolgens op in de USB-flashdrive.

BIOS updaten:

Schakel over naar de doel-BIOS-ROM met de Multi-BIOS-schakelaar. Sla deze stap over als uw moederbord deze schakelaar niet heeft.
Plaats de USB-flashdrive met het updatebestand in de USB-poort.
Raadpleeg de volgende methoden om de flash-modus te openen.

Start opnieuw op en druk op de toetsen Ctrl + F5 tijdens POST en klik op Ja om het systeem opnieuw op te starten.
Druk op <Ctrl+F5> om M-Flash te activeren voor BIOS-update.
Start opnieuw op en druk op de Del (Verwijderen)-toets tijdens POST om BIOS te openen. Klik op de knop M-FLASH en klik op Ja om het systeem opnieuw op te starten.

Selecteer een BIOS-bestand om het BIOS-updateproces uit te voeren.
Klik op Yes (Ja) als u wordt gevraagd om het herstellen van BIOS te starten.
Nadat het flashproces 100% is voltooid, wordt het systeem automatisch opnieuw opgestart.

Het BIOS updaten met MSI Center
Voor het updaten:

Zorg ervoor dat het LAN-stuurprogramma al is geïnstalleerd en dat de internetverbinding correct is ingesteld.
Sluit alle andere applicatiesoftware voordat u het BIOS bijwerkt.

Het BIOS bijwerken:

Installeer en start MSI Center en ga naar de pagina Support (Ondersteuning).
Selecteer Live Update en klik op de knop Advance (Geavanceerd).
Selecteer het BIOS-bestand en klik op de knop Install (Installeren).
De installatieherinnering verschijnt, klik vervolgens op de knop Install (Installeren).
Het systeem wordt automatisch opnieuw opgestart om het BIOS bij te werken.
Nadat het flashproces 100% is voltooid, wordt het systeem automatisch opnieuw opgestart.

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download MSI PRO H510M-B II Handleiding
