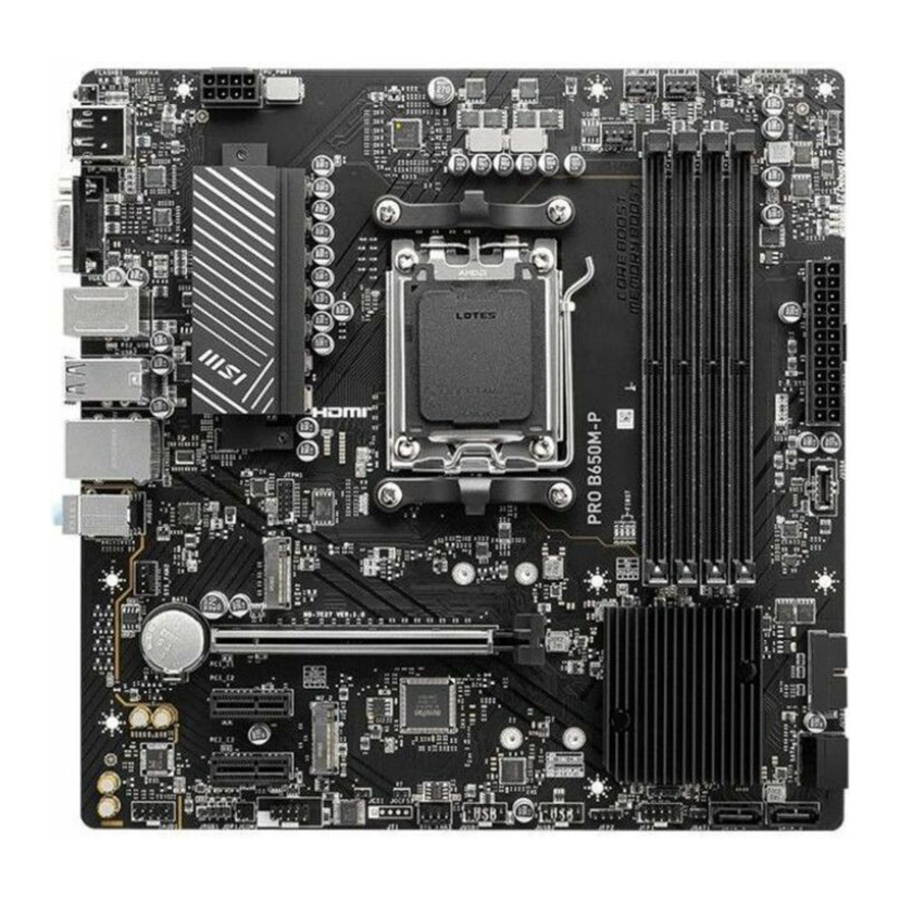

MSI PRO B650M-P handleiding

Snel starten

Bedankt voor de aankoop van een nieuw moederbord van MSI®. Dit gedeelte Snel starten bevat demonstratiediagrammen over het installeren van uw computer. Sommige installaties bieden ook videodemonstraties. Ga naar de URL om deze te bekijken met de webbrowser op uw telefoon of tablet. U kunt zelfs naar de URL linken door de QR-code te scannen.

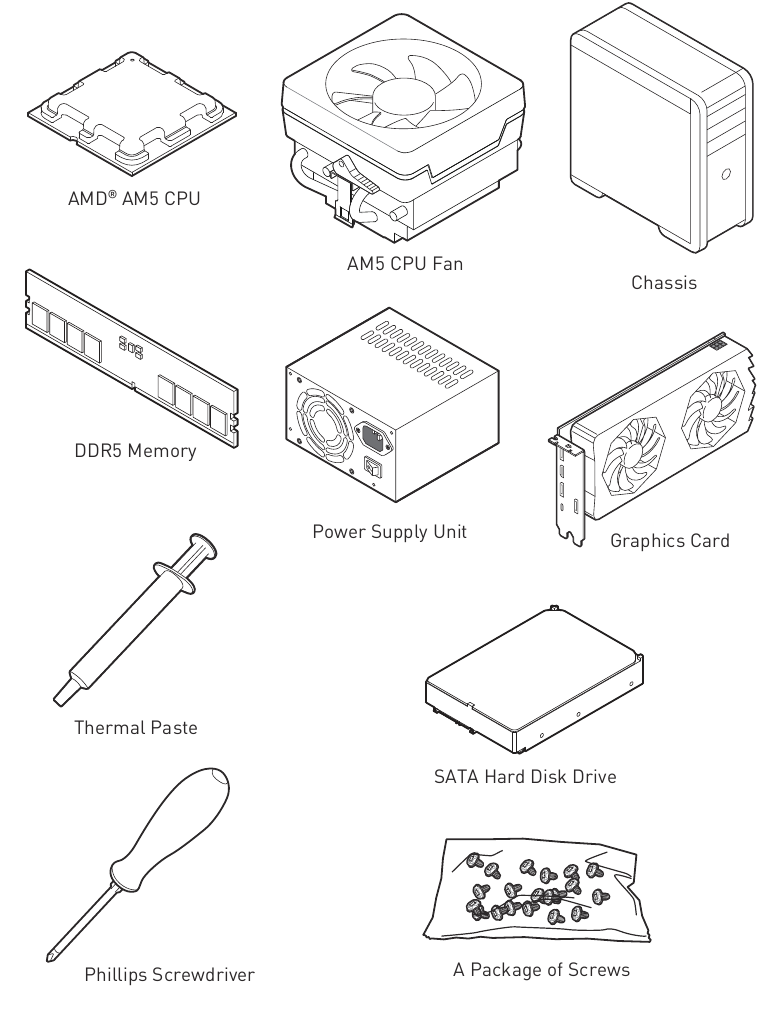

Benodigde hulpmiddelen en onderdelen

Melding afstandhouder behuizing

Om schade aan het moederbord te voorkomen, is elke onnodige montageafstandhouder tussen de moederbordcircuits en de computerbehuizing verboden. De waarschuwingsborden voor de uitgesloten zone van de afstandhouder van de behuizing worden op de achterkant van het moederbord (zoals hieronder weergegeven) aangebracht om de gebruiker te waarschuwen.

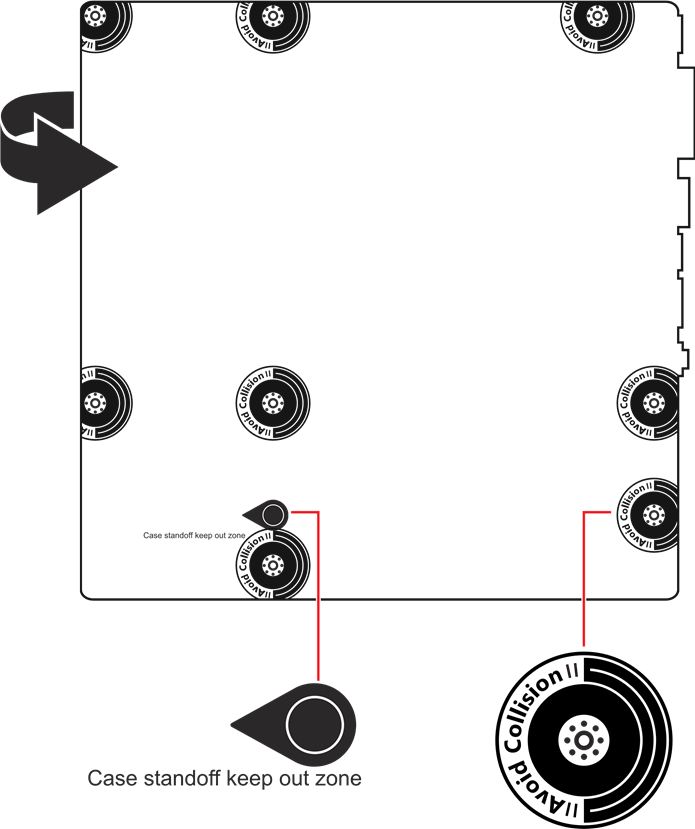

Melding botsing vermijden

Er is beschermende verf rond elk schroefgat gedrukt om te voorkomen dat onderdelen bekrast raken.

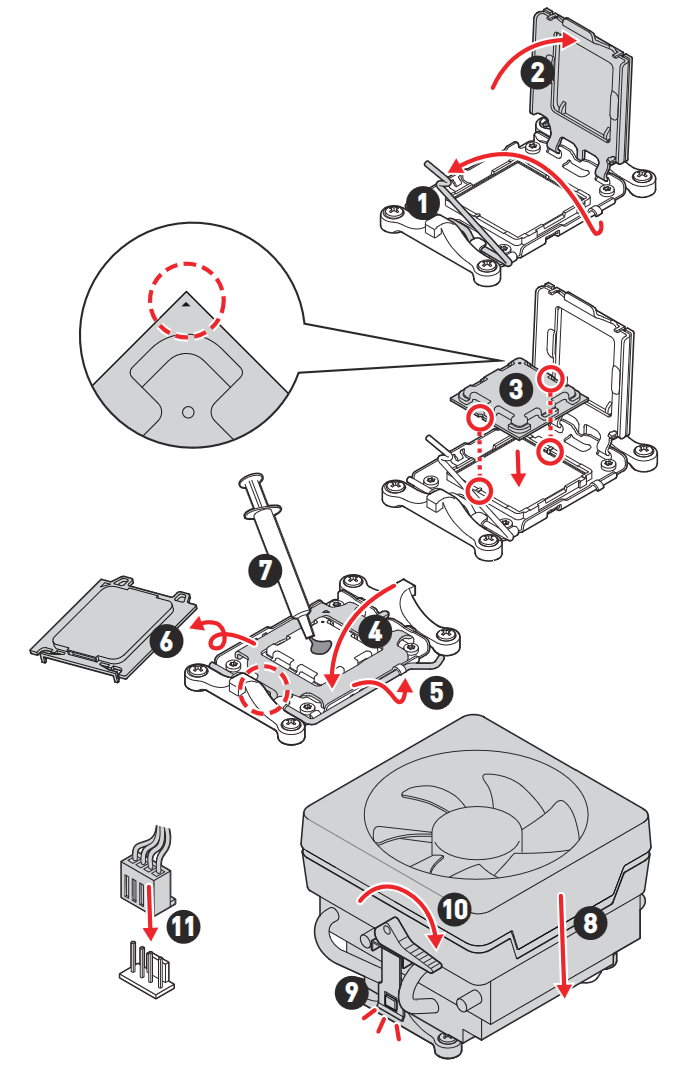

Een processor installeren


https://youtu.be/effDU7exbmw

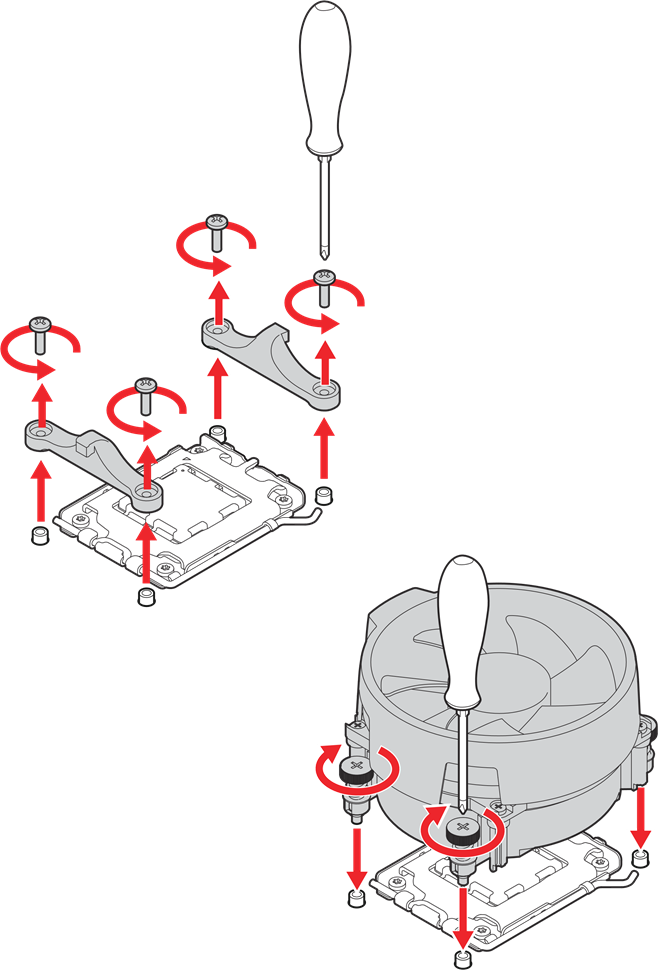

Als u het CPU-koellichaam van het schroeftype installeert, volgt u de onderstaande afbeelding om eerst de retentiemodule te verwijderen en vervolgens het koellichaam te installeren.

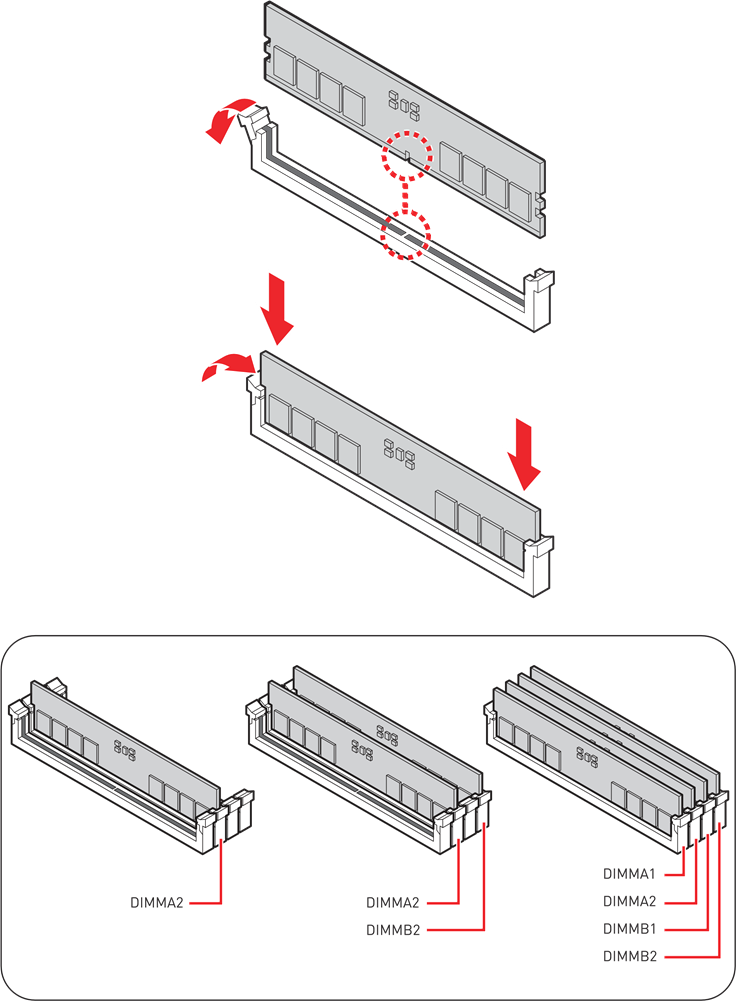

DDR5-geheugen installeren


https://youtu.be/XiNmkDNZcZk

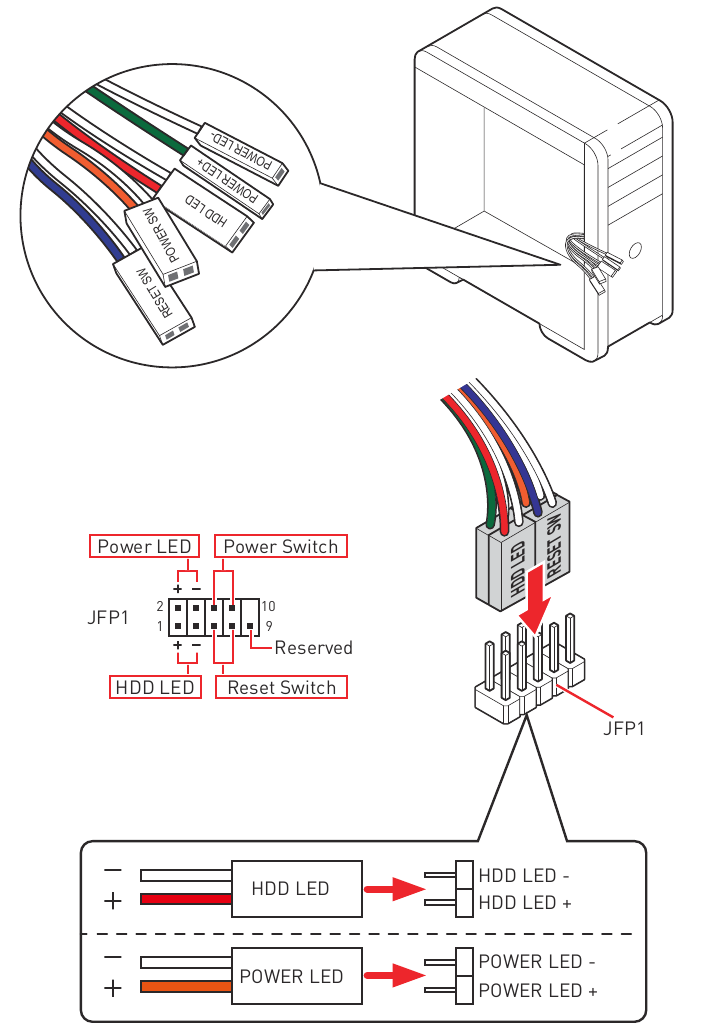

De header van het voorpaneel aansluiten


http://youtu.be/DPELIdVNZUI

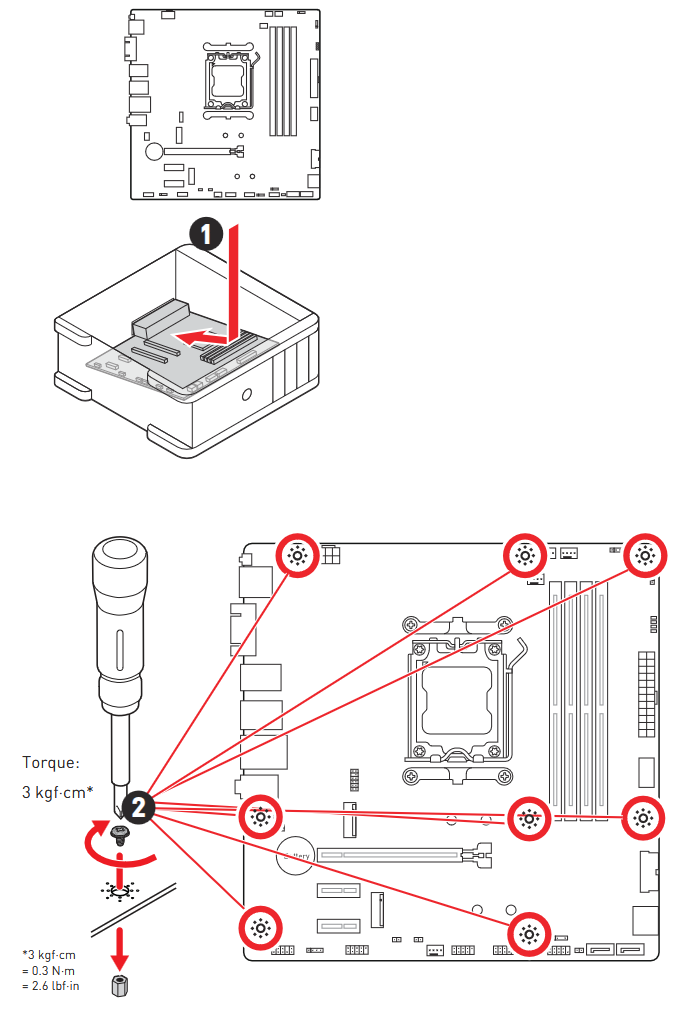

Het moederbord installeren


https://youtu.be/wWI6Qt51Wnc

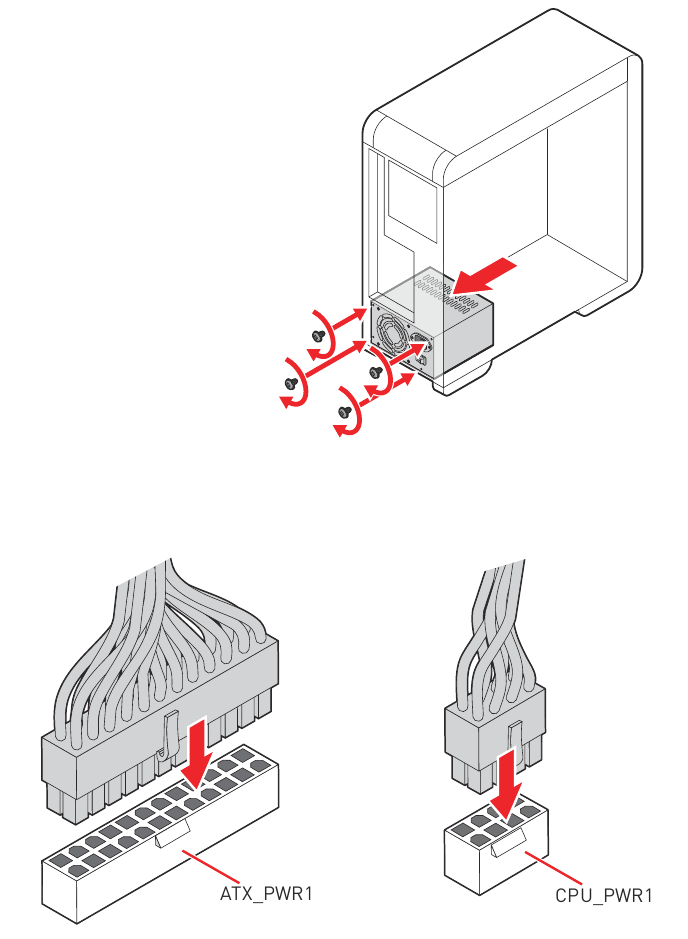

De stroomconnectoren aansluiten


http://youtu.be/gkDYyR_83I4

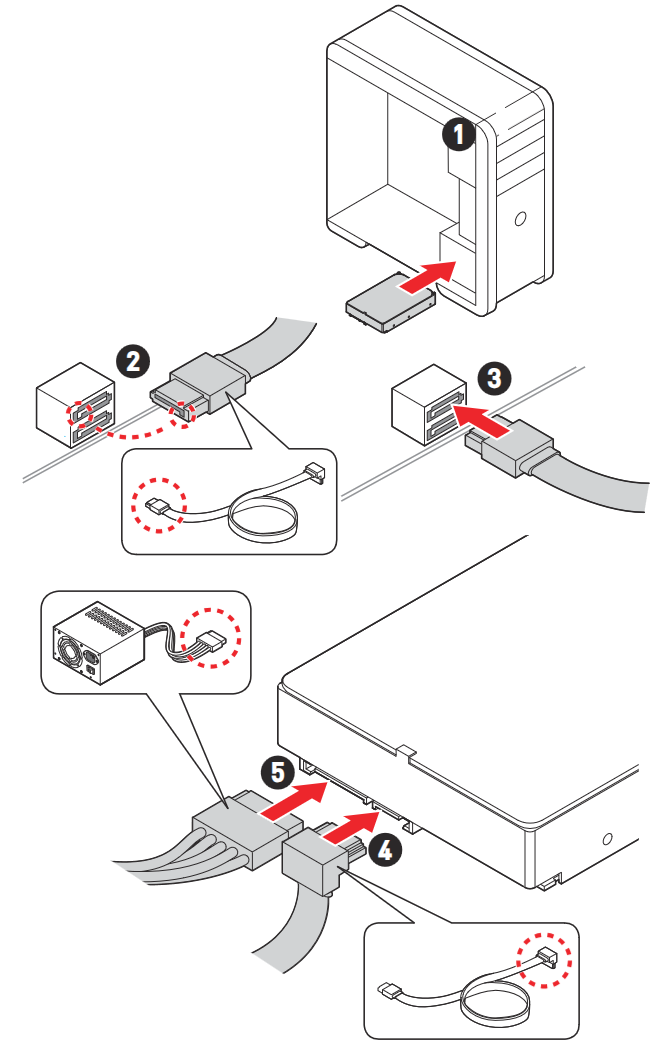

SATA-schijven installeren


http://youtu.be/RZsMpqxythc

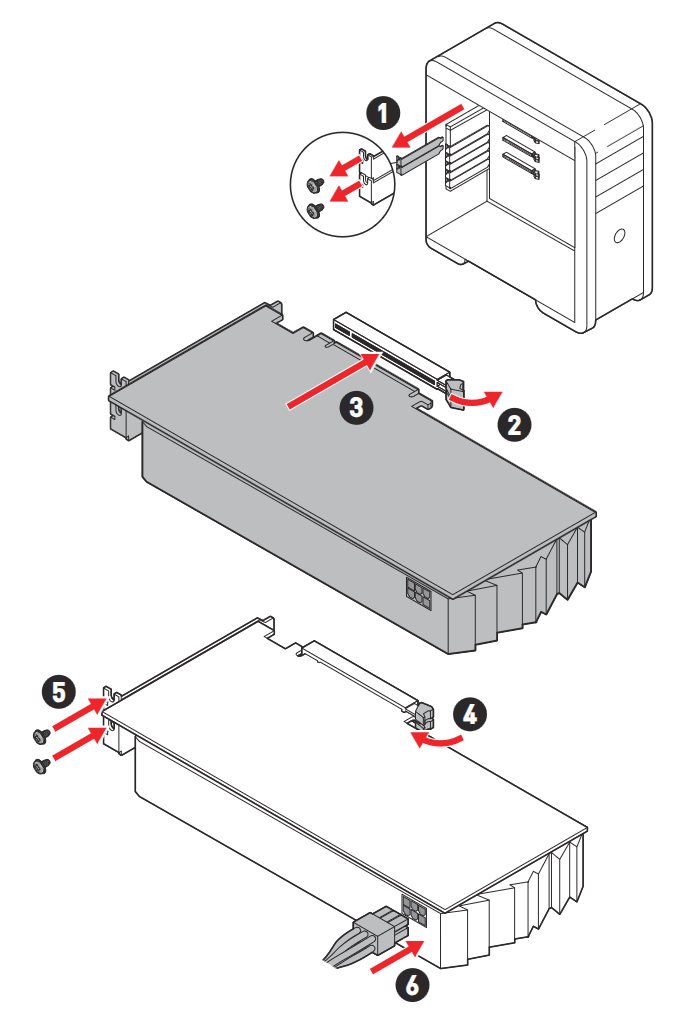

Een grafische kaart installeren


http://youtu.be/mG0GZpr9w_A

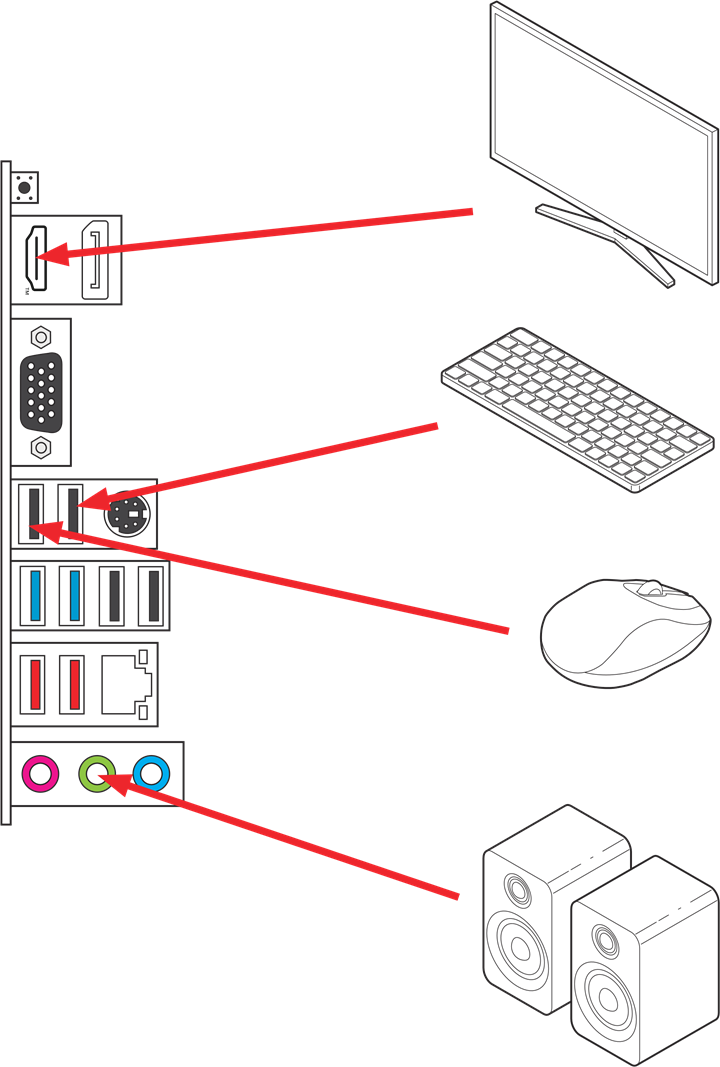

Randapparatuur aansluiten

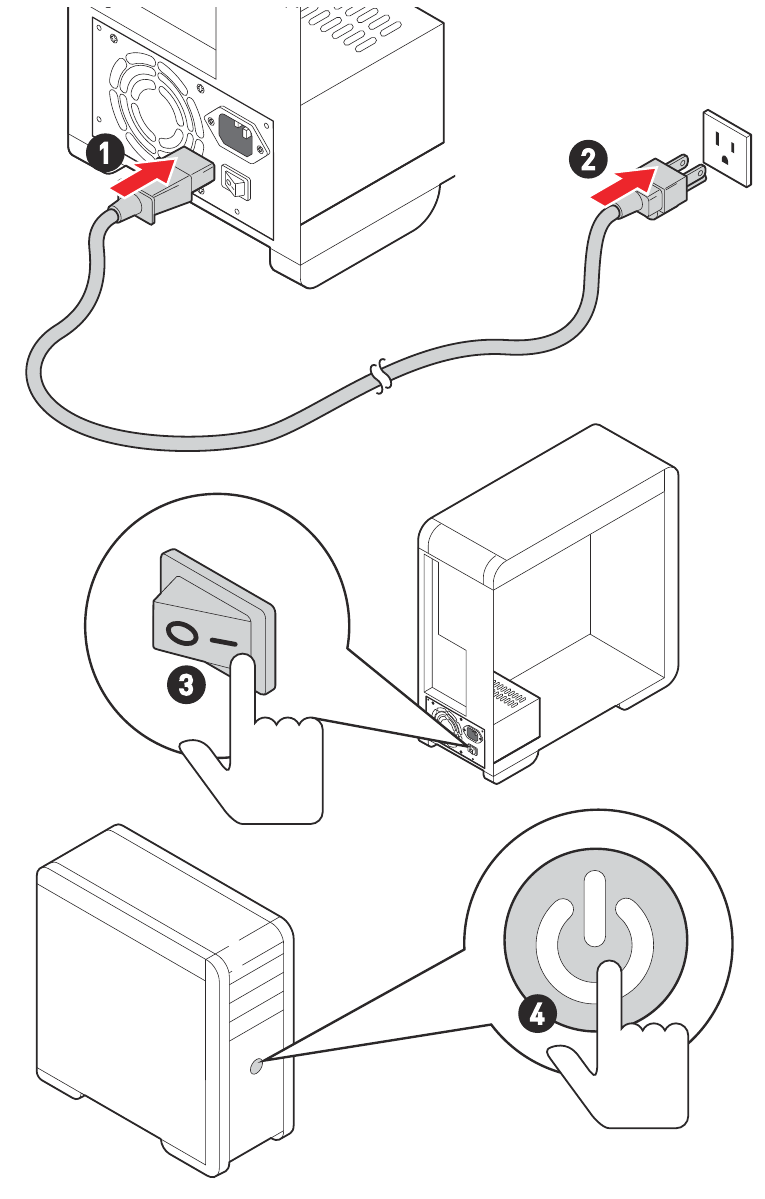

Inschakelen

Specificaties

CPU	Ondersteunt AMD Ryzen™ 7000-serie desktop processors* Processoraansluiting AM5 * Ga naar www.msi.com voor de nieuwste ondersteuningsstatus zodra er nieuwe processors worden uitgebracht.
Chipset	AMD® B650-chipset
Geheugen	4x DDR5-geheugenslots, ondersteunen tot 192 GB* Ondersteunt 1R 4800 MHz via JEDEC Maximale overklokfrequentie: 1DPC 1R Maximale snelheid tot 6000+ MHz 1DPC 2R Maximale snelheid tot 6000+ MHz 2DPC 1R Maximale snelheid tot 6000+ MHz 2DPC 2R Maximale snelheid tot 6000+ MHz Ondersteunt dual-channelmodus Ondersteunt non-ECC, un-buffered geheugen Ondersteunt AMD EXPO * Raadpleeg www.msi.com voor meer informatie over compatibel geheugen.
Uitbreidingsslots	1x PCIe x16-slot (van CPU) Ondersteunt tot PCIe 4.0 x16 2x PCIe x1-slots (van B650-chipset) Ondersteunt tot PCIe 3.0 x1
Onboard grafische kaart	1x HDMI™ 2.1-poort met HDR, ondersteunt een maximale resolutie van 4K 60Hz*/ ** 1x DisplayPort 1.4-poort met HBR2, ondersteunt een maximale resolutie van 4K 60Hz*/ ** 1x VGA-poort, ondersteunt een maximale resolutie van 1920x1200 bij 60Hz* *Alleen beschikbaar op processors met geïntegreerde grafische kaart. ** Grafische specificaties kunnen variëren afhankelijk van de geïnstalleerde CPU.
SATA-poorten	4x SATA 6 Gb/s-poorten (van B650-chipset)
M.2 SSD-slots	2x M.2-slots (Key M) M2_1-slot (van CPU) Ondersteunt tot PCIe 4.0 x4 Ondersteunt 2260/2280-opslagapparaten M2_2-slot (van B650-chipset) Ondersteunt tot PCIe 4.0 x4 Ondersteunt 2260/2280-opslagapparaten
RAID	Ondersteunt RAID 0, RAID 1 en RAID 10 voor SATA-opslagapparaten Ondersteunt RAID 0 en RAID 1 voor M.2 NVMe-opslagapparaten
Audio	Realtek® ALC897-codec 7.1-kanaals High Definition Audio
LAN	1x Realtek® 8125BG 2.5Gbps LAN-controller
Stroomconnectoren	1x 24-pins ATX-hoofdstroomconnector 1x 8-pins +12V-stroomconnector
Interne USB-connectoren	AMD® B650-chipset 1x USB 3.2 Gen 2 10Gbps Type-C-connector 1x USB 3.2 Gen 1 5Gbps-connector Ondersteunt extra 2 USB 3.2 Gen 1 5Gbps-poorten 2x USB 2.0-connectoren Ondersteunt extra 4 USB 2.0-poorten
Ventilatorconnectoren	1x 4-pins CPU-ventilatorconnector 1x 4-pins waterpompventilatorconnector 3x 4-pins systeemventilatorconnectoren
Systeemconnectoren	1x audio-connector voor het voorpaneel 2x systeem paneelconnectoren 1x chassis-intrusieconnector 1x TPM-moduleconnector 1x seriële poortconnector
Jumpers	1x Clear CMOS-jumper 1x OC force enter BIOS-jumper
LED-functies	2x 4-pins RGB LED-connector 2x 3-pins ARGB_V2 LED-connectoren 4x EZ Debug LED
Connectoren achterpaneel	1x Flash BIOS-knop 1x DisplayPort 1x HDMI™-poort 1x VGA-poort 2x USB 3.2 Gen 2 10Gbps Type-A-poorten (van B650-chipset) 2x USB 3.2 Gen 1 5Gbps Type-A-poorten (van CPU) 4x USB 2.0 Type-A-poorten (2 van CPU, 2 van B650-chipset) 1x PS2 Combo/muispoort 1x 2.5G LAN (RJ45)-aansluiting 3x audio-aansluitingen
I/O-controller	NUVOTON NCT6687D-R controllerchip
Hardwaremonitor	CPU/ systeem/chipset temperatuurdetectie CPU/ systeem/pomp ventilatorsnelheidsdetectie CPU/ systeem/pomp ventilatorsnelheidsregeling
Formaat	mATX-formaat 9,6 inch x 9,6 inch (244 mm x 244 mm)
BIOS-functies	1x 256 Mb flash UEFI AMI BIOS ACPI 6.4, SMBIOS 3.5 Meerdere talen
Software	Stuurprogramma's MSI Center CPU-Z MSI GAMING Norton 360 AIDA64 Extreme - MSI Edition

Speciale functies

MSI Center-functies

• Mystic Light
• Frozr AI Cooling
• User Scenario
• True Color
• Live Update
• Hardware Monitoring
• Super Charger
• Devices Speed Up
• Smart Image Finder
• MSI Companion
• System Diagnosis

Thermische functies

• K7 MOSFET thermische pad
• Extra choke pad

Prestaties

• Core Boost
• Memory Boost
• Lightning Gen 4 PCI-E Slot
• Lightning Gen 4 M.2 Slot
• Front USB Type-C
• 2oz Copper thickened PCB

DIY-vriendelijk

• PCI-E Steel Armor
• EZ DEBUG LED
• EZ LED Control
• Flash BIOS Button

Audio

• Audio Boost

RGB-ondersteuning

• Mystic Light Extension (RGB)
• Mystic Light Extension (ARGB_V2)
• Ambient Devices Support

BIOS

• Click BIOS 5

Inhoud van de verpakking

Controleer de inhoud van uw moederbordpakket. Het zou het volgende moeten bevatten:

Board

• 1x Moederbord

Documentatie

• 1x Snelinstallatiegids
• 1x Wettelijke kennisgeving Europese Unie

Kabels

• 1x SATA 6Gb/s-kabel

Accessoires

• 2x EZ M.2 Clip-pakketten (1 set/verpakking)
• 1x I/O-afscherming

Als een van de bovenstaande items beschadigd of ontbreekt, neem dan contact op met uw verkoper.

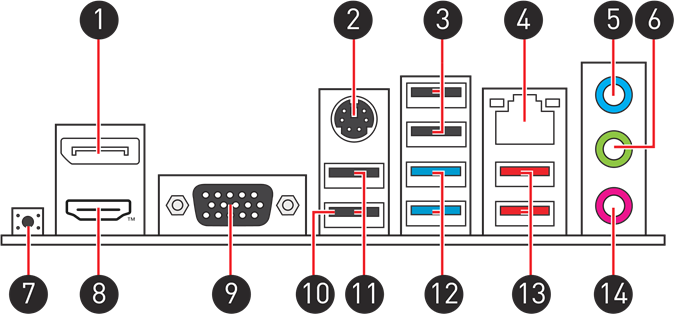

Aansluitingen achterpaneel

Item	Beschrijving
1	DisplayPort
2	PS2 Combo/muispoort
3	USB 2.0 Type-A-poort (van B650-chipset)
4	2.5 Gbps LAN-poort
5	Line-In-aansluiting
6	Line-out-aansluiting
7	Flash BIOS button (Flash BIOS-knop) - Raadpleeg BIOS updaten met Flash BIOS Button.
8	HDMI™-poort
9	VGA-poort
10	Flash BIOS port (Flash BIOS-poort)
11	USB 2.0 Type-A-poort (van CPU)
12	USB 3.2 Gen 1 5Gbps Type-A-poort (van CPU)
13	USB 3.2 Gen 2 10Gbps Type-A-poort (van B650-chipset)
14	Microfoonaansluiting

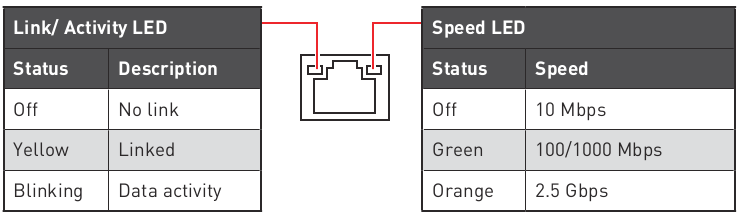

LED-statustabel LAN-poort

Audio-aansluiting aansluiten

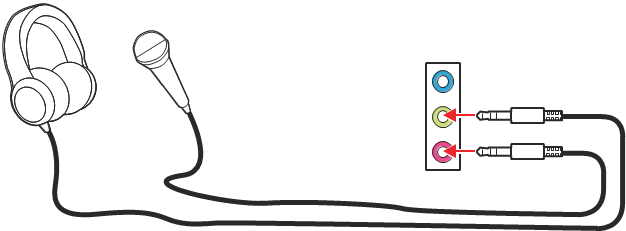

Audioconnectoren naar hoofdtelefoon en microfoondiagram

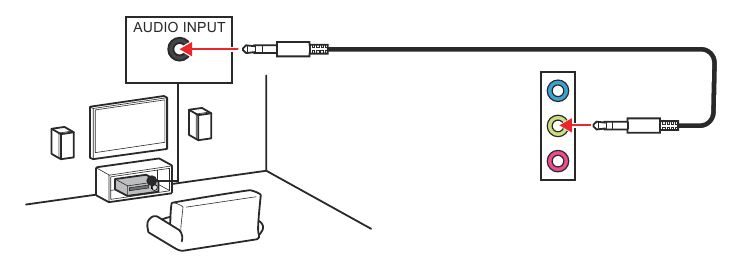

Audioconnectoren naar stereo luidsprekers diagram

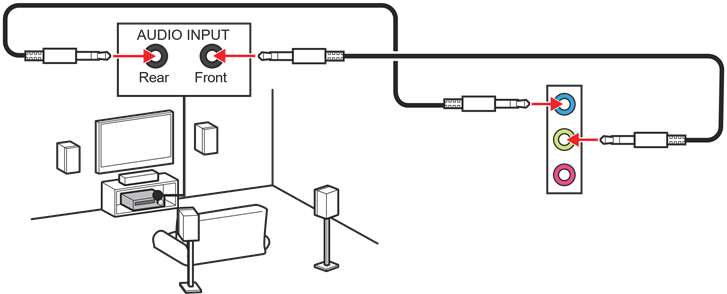

Audioconnectoren naar 4-kanaals luidsprekers diagram

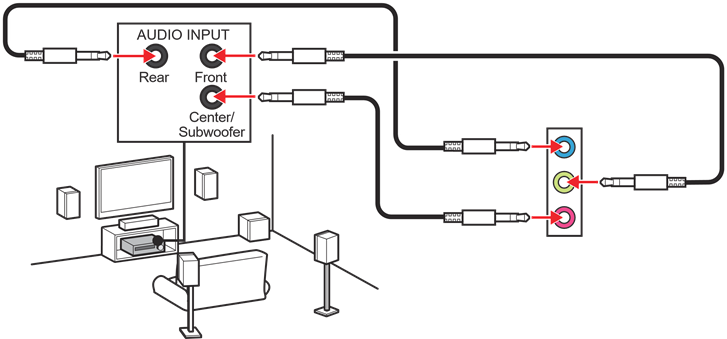

Audioconnectoren naar 5.1-kanaals luidsprekers diagram

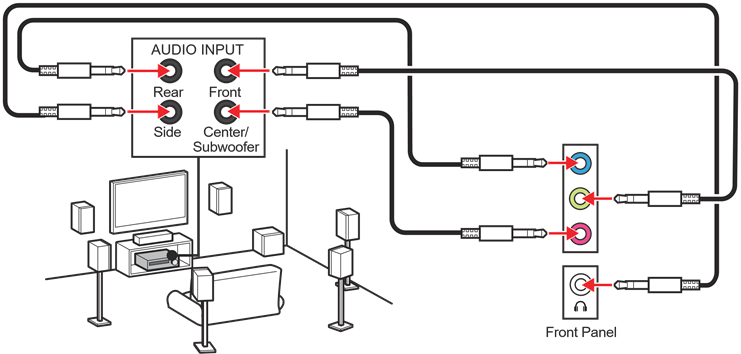

Audioconnectoren naar 7.1-kanaals luidsprekers diagram

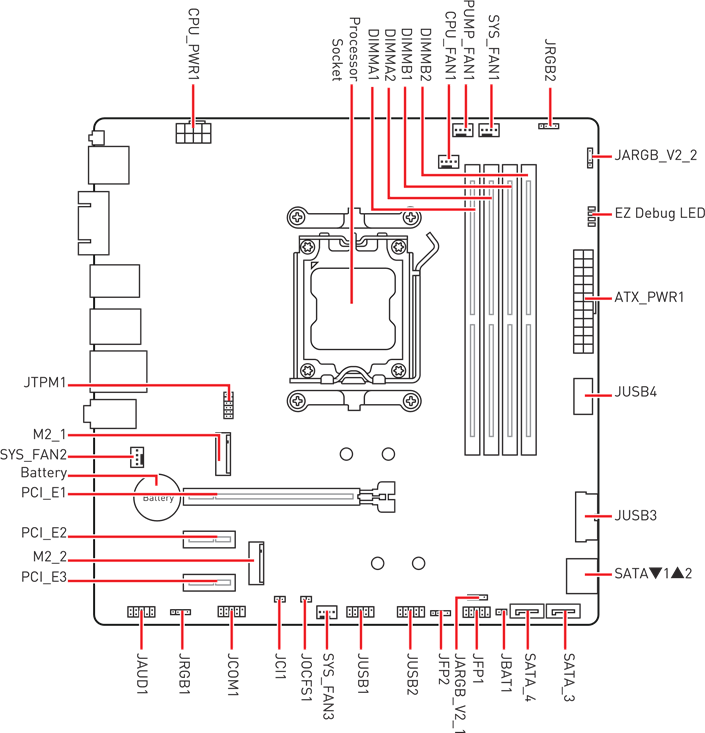

Overzicht van componenten

CPU-socket

Introductie van de AM5 CPU

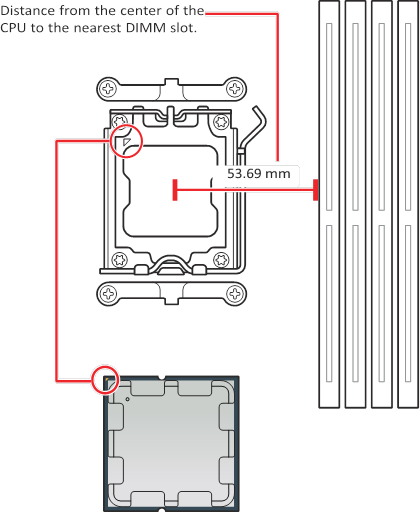

Het oppervlak van de AM5 CPU heeft twee inkepingen en een gouden driehoek om te helpen bij het correct uitlijnen van de CPU voor plaatsing op het moederbord. De gouden driehoek is de Pin 1-indicator.

• Haal altijd de stekker uit het stopcontact voordat u de CPU installeert of verwijdert.
• Bewaar de CPU-beschermkap na de installatie van de processor. MSI behandelt alleen Return Merchandise Authorization (RMA)-aanvragen als het moederbord wordt geleverd met de beschermkap op de CPU-socket.
• Vergeet niet om altijd een CPU-koeler te installeren wanneer u een CPU installeert. Een CPU-koeler is nodig om oververhitting te voorkomen en de stabiliteit van het systeem te behouden.
• Bevestig dat het CPU-koellichaam een ​​goede afdichting heeft gevormd met de CPU voordat u uw systeem opstart.
• Oververhitting kan de CPU en het moederbord ernstig beschadigen. Zorg er altijd voor dat de koelventilatoren goed werken om de CPU tegen oververhitting te beschermen. Zorg ervoor dat u een gelijkmatige laag koelpasta (of thermische tape) aanbrengt tussen de CPU en het koellichaam om de warmteafvoer te verbeteren.
• Bescherm altijd de CPU-socketpinnen door de socket af te dekken met de plastic dop wanneer de CPU niet is geïnstalleerd.
• Als u een afzonderlijke CPU en koellichaam/koeler hebt gekocht, raadpleeg dan de documentatie in de koellichaam/koeler-verpakking voor meer informatie over de installatie.
• Dit moederbord is ontworpen om overklokken te ondersteunen. Voordat u probeert te overklokken, dient u ervoor te zorgen dat alle andere systeemcomponenten overklokken kunnen verdragen. Elke poging om buiten de productspecificaties te werken, wordt niet aanbevolen. MSI® garandeert geen schade of risico's veroorzaakt door onvoldoende werking buiten de productspecificaties.

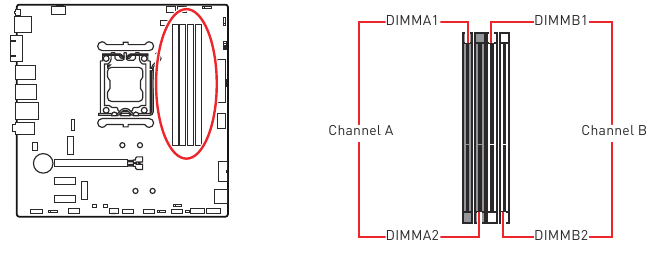

DIMM-sleuven

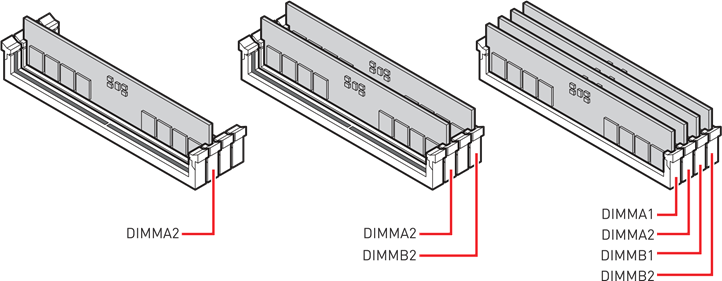

Aanbeveling voor installatie van geheugenmodules

• Plaats geheugenmodules altijd eerst in de DIMMA2-sleuf.
• Om de systeemstabiliteit voor de dual-channelmodus te garanderen, moeten geheugenmodules van hetzelfde type, aantal en dezelfde dichtheid zijn.
• Sommige geheugenmodules werken mogelijk op een lagere frequentie dan de aangegeven waarde bij overklokken, omdat de geheugenfrequentie afhankelijk is van de Serial Presence Detect (SPD). Ga naar BIOS en zoek de DRAM Frequency (DRAM-frequentie) om de geheugenfrequentie in te stellen als u het geheugen wilt gebruiken op de aangegeven of een hogere frequentie.
• Het wordt aanbevolen om een ​​efficiënter geheugenkoelsysteem te gebruiken voor de installatie van volledige DIMM's of overklokken.
• De stabiliteit en compatibiliteit van de geïnstalleerde geheugenmodule is afhankelijk van de geïnstalleerde CPU en apparaten bij het overklokken.
• Raadpleeg www.msi.com voor meer informatie over compatibel geheugen.

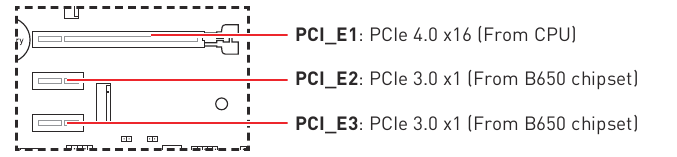

PCI_E1~3: PCIe-uitbreidingssleuven

• Als u een grote en zware grafische kaart installeert, moet u een hulpmiddel zoals MSI Graphics Card Bolster gebruiken om het gewicht te dragen en vervorming van de sleuf te voorkomen.
• Wanneer u uitbreidingskaarten toevoegt of verwijdert, schakelt u altijd de voeding uit en trekt u de stekker van het netsnoer uit het stopcontact. Lees de documentatie van de uitbreidingskaart om te controleren op noodzakelijke aanvullende hardware- of softwarewijzigingen.

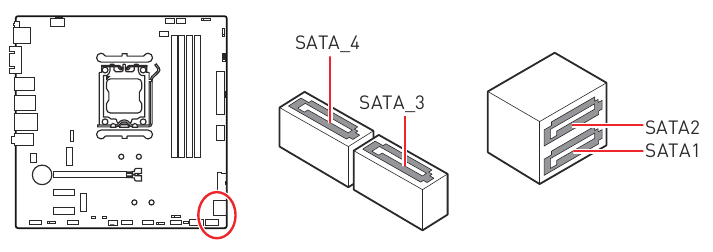

SATA_1~4: SATA 6Gb/s-connectoren

Deze connectoren zijn SATA 6Gb/s-interfacepoorten. Elke connector kan worden aangesloten op één SATA-apparaat.

• Vouw de SATA-kabel niet in een hoek van 90 graden. Anders kan er tijdens de overdracht gegevensverlies optreden.
• SATA-kabels hebben identieke stekkers aan beide zijden van de kabel. Het wordt echter aanbevolen om de platte connector op het moederbord aan te sluiten om ruimte te besparen.

M2_1~2: M.2-sleuven (Key M)

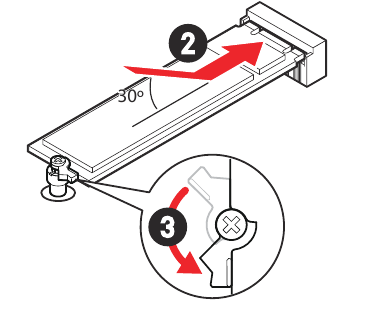

M.2-module installeren

1. Installeer de meegeleverde EZ M.2 Clip-kit in het schroefgat op basis van de lengte van uw M.2 SSD.

2. Plaats uw M.2 SSD in een hoek van 30 graden in de M.2-sleuf.
3. Draai de EZ M.2 Clip om de M.2 SSD te bevestigen.


JAUD1: frontaudio-connector

Met deze connector kunt u audio-aansluitingen op het voorpaneel aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	MIC L	2	Aarde
3	MIC R	4	NC
5	Head Phone R	6	MIC Detection
7	SENSE_SEND	8	Geen pin
9	Head Phone L	10	Head Phone Detection

JFP1, JFP2: Connectoren voor het voorpaneel

De JFP1-connector regelt de stroom aan, de stroomreset en de LED's op uw pc-behuizing/chassis. Met de headers voor de aan/uit-schakelaar/reset-schakelaar kunt u de aan/uit-knop/reset-knop aansluiten. De Power LED-header wordt aangesloten op het LED-lampje op de pc-behuizing en de HDD LED-header geeft de activiteit van de harde schijf aan. De JFP2-connector is voor buzzer en speaker. Raadpleeg de volgende afbeeldingen hieronder om de kabels van de pc-behuizing op de juiste pinnen aan te sluiten.



Houd er rekening mee dat de Power LED en HDD LED een positieve en negatieve aansluiting hebben. U moet de kabel aansluiten op de bijbehorende positieve en negatieve poort op het moederbord. Anders werken de LED's niet goed.

CPU_PWR1, ATX_PWR1: Stroomconnectoren

Met deze connectoren kunt u een ATX-voeding aansluiten.

CPU_PWR1

Pin	Signaalnaam	Pin	Signaalnaam
1	Aarde	2	Aarde
3	Aarde	4	Aarde
5	+12V	6	+12V
7	+12V	8	+12V

ATX_PWR1

Pin	Signaalnaam	Pin	Signaalnaam
1	+3.3V	2	+3.3V
3	Aarde	4	+5V
5	Aarde	6	+5V
7	Aarde	8	PWR OK
9	5VSB	10	+12V
11	+12V	12	+3.3V
13	+3.3V	14	-12V
15	Aarde	16	PS-ON#
17	Aarde	18	Aarde
19	Aarde	20	Res
21	+5V	22	+5V
23	+5V	24	Aarde

Zorg ervoor dat alle stroomkabels stevig zijn aangesloten op een geschikte ATX-voeding om een ​​stabiele werking van het moederbord te garanderen.

JCI1: Chassis Intrusion-connector

Met deze connector kunt u de kabel van de chassisintrusion-schakelaar aansluiten.

De chassisintrusion-detector gebruiken

1. Sluit de JCI1-connector aan op de chassisintrusion-schakelaar/sensor op het chassis.
2. Sluit de chassisafdekking.
3. Ga naar BIOS > SETTINGS > Security > Chassis Intrusion Configuration.
4. Stel Chassis Intrusion in op Enabled.
5. Druk op F10 om op te slaan en af te sluiten en druk vervolgens op de Enter-toets om Yes te selecteren.
6. Zodra de chassisafdekking weer wordt geopend, wordt er een waarschuwingsbericht op het scherm weergegeven wanneer de computer wordt ingeschakeld.

De chassisintrusion-waarschuwing resetten

1. Ga naar BIOS > SETTINGS > Security > Chassis Intrusion Configuration.
2. Stel Chassis Intrusion in op Reset.
3. Druk op F10 om op te slaan en af te sluiten en druk vervolgens op de Enter-toets om Yes te selecteren.

JUSB4: USB 3.2 Gen 2 Type-C-connector

Met deze connector kunt u een USB 3.2 Gen 2 10Gbps Type-C-connector op het voorpaneel aansluiten. De connector heeft een foolproof ontwerp. Wanneer u de kabel aansluit, moet u deze met de bijbehorende richting aansluiten.

JUSB3: USB 3.2 Gen 1-connector

Met deze connector kunt u USB 3.2 Gen 1 5Gbps-poorten op het voorpaneel aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	Stroom	2	USB3_RX_DN
3	USB3_RX_DP	4	Aarde
5	USB3_TX_C_DN	6	USB3_TX_C_DP
7	Aarde	8	USB2.0-
9	USB2.0+	10	Aarde
11	USB2.0+	12	USB2.0-
13	Aarde	14	USB3_TX_C_DP
15	USB3_TX_C_DN	16	Aarde
17	USB3_RX_DP	18	USB3_RX_DN
19	Stroom	20	Geen pin

Let op dat de stroom- en aardepinnen correct moeten worden aangesloten om mogelijke schade te voorkomen.

JUSB1~2: USB 2.0-connectoren

Met deze connectoren kunt u USB 2.0-poorten op het voorpaneel aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	VCC	2	VCC
3	USB0-	4	USB1-
5	USB0+	6	USB1+
7	Aarde	8	Aarde
9	Geen pin	10	NC

• Let op dat de VCC- en aardepinnen correct moeten worden aangesloten om mogelijke schade te voorkomen.
• Om uw iPad, iPhone en iPod via USB-poorten op te laden, installeert u het MSI Center-hulpprogramma.

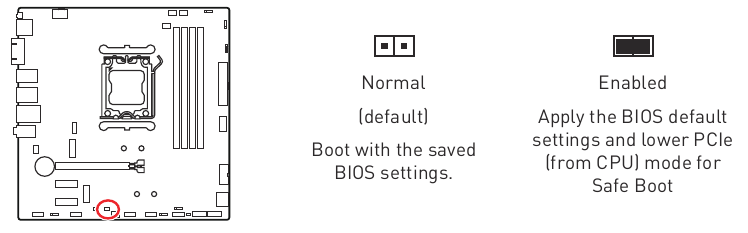

JOCFS1: Safe Boot-jumper

Deze jumper wordt gebruikt voor Safe Boot. Eenmaal ingeschakeld, start het systeem op met standaard instellingen en een lagere PCIe-modus (vanaf CPU).

JTPM1: TPM-moduleconnector

Deze connector is voor TPM (Trusted Platform Module). Raadpleeg de handleiding van het TPM-beveiligingsplatform voor meer informatie en toepassingen.

Pin	Signaalnaam	Pin	Signaalnaam
1	SPI-stroom	2	SPI-chipselectie
3	Master In Slave Out (SPI-gegevens)	4	Master Out Slave In (SPI-gegevens)
5	Gereserveerd	6	SPI-klok
7	Aarde	8	SPI-reset
9	Gereserveerd	10	Geen pin
11	Gereserveerd	12	Interrupt Request

De JTPM-connector bevindt zich onder de WMOS-koelplaat. Verwijder de koelplaat voordat u de TPM-module installeert.

CPU_FAN1, PUMP_FAN1, SYS_FAN1~3: Ventilatorconnectoren

Ventilatorconnectoren kunnen worden geclassificeerd als PWM-modus (Pulse Width Modulation) of DC-modus. Ventilatorconnectoren in PWM-modus bieden een constante uitvoer van 12 V en passen de ventilatorsnelheid aan met een snelheidsregelsignaal. Ventilatorconnectoren in DC-modus regelen de ventilatorsnelheid door de spanning te wijzigen. De automatische modus van ventilatorconnectoren kan automatisch de PWM- en DC-modus detecteren.
U kunt ventilatoren regelen in het paneel BIOS> HARDWARE MONITOR. Hiermee kunt u DC of PWM instellen voor uw ventilatortype. Vink de Smart Fan Mode aan, de ventilatorsnelheid verandert afhankelijk van de CPU- of systeemtemperatuur. Schakel de Smart Fan Mode uit, de ventilator draait op maximale snelheid.

Zorg ervoor dat de ventilatoren correct werken na het schakelen van de PWM/DC-modus.

Specificaties ventilatorconnector

Connector	Standaard ventilatormodus	Max. stroom	Max. vermogen
CPU_FAN1	Automatische modus	3A	36W
PUMP_FAN1	PWM-modus	3A	36W
SYS_FAN1~3	DC-modus	2A	24W

Pin-definitie PWM-modus

Pin	Signaalnaam	Pin	Signaalnaam
1	Aarde	2	+12V
3	Detectie	4	Snelheidsregelsignaal

Pin-definitie DC-modus

Pin	Signaalnaam	Pin	Signaalnaam
1	Aarde	2	Spanningsregeling
3	Detectie	4	NC

JBAT1: Clear CMOS-jumper (BIOS resetten)

Er is CMOS-geheugen aan boord dat extern wordt gevoed door een batterij op het moederbord om systeemconfiguratiegegevens op te slaan. Als u de systeemconfiguratie wilt wissen, stelt u de jumpers in om het CMOS-geheugen te wissen.

BIOS terugzetten naar de standaardwaarden

1. Schakel de computer uit en trek de stekker uit het stopcontact.
2. Gebruik een jumperkap om JBAT1 ongeveer 5-10 seconden te kortsluiten.
3. Verwijder de jumperkap van JBAT1.
4. Steek de stekker in het stopcontact en schakel de computer in.

JRGB1~2: RGB LED-connectoren

Met de JRGB-connector kunt u de 5050 RGB LED-strips 12V aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	+12V	2	G
3	R	4	B

RGB LED-stripaansluiting

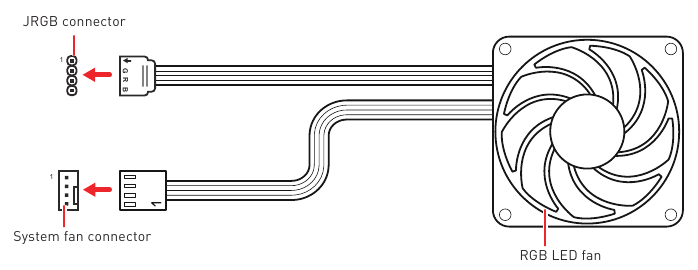

RGB LED-ventilatoraansluiting

• De JRGB-connector ondersteunt maximaal 2 meter continue 5050 RGB LED-strips (12V/G/R/B) met een maximaal vermogen van 3A (12V).
• Schakel altijd de voeding uit en trek de stekker uit het stopcontact voordat u de RGB LED-strip installeert of verwijdert.
• Gebruik de software van MSI om de uitgebreide LED-strip te bedienen.

JARGB_V2_1~2: A-RAINBOW V2 (ARGB Gen2) LED-connectoren

Met de JARGB_V2-connectoren kunt u de ARGB Gen2- en ARGB-gebaseerde LED-strips aansluiten. De JARGB_V2-connector ondersteunt maximaal 240 individueel adresseerbare RGB-LED's met een maximaal vermogen van 3A (5V).

Pin	Signaalnaam	Pin	Signaalnaam
1	+5V	2	Data
3	Geen pin	4	Aarde

Aansluiting adresseerbare RGB LED-strip

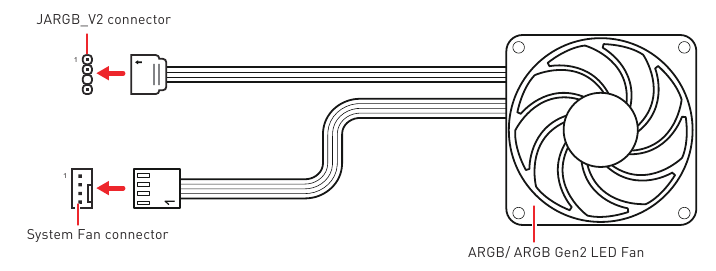

Aansluiting adresseerbare RGB LED-ventilator

Sluit niet het verkeerde type LED-strips aan. De JRGB-connector en de JARGB_V2-connector leveren verschillende spanningen en het aansluiten van de JARGB_V2 5V LED-strip op de JRGB-connector zal schade aan de LED-strip veroorzaken.

• Als u ARGB Gen1- en ARGB Gen2-LED-strips op dezelfde connector aansluit, kan dit problemen veroorzaken. Meng ARGB Gen1- en ARGB Gen2-LED-strips niet door elkaar.
• Het wordt aanbevolen om LED-strips met dezelfde specificatie te installeren om de beste effecten te bereiken.
• Schakel altijd de stroomtoevoer uit en trek de stekker uit het stopcontact voordat u de adresseerbare RGB LED-strip installeert of verwijdert.
• Gebruik de software van MSI om de uitgebreide LED-strip te bedienen.

Onboard-leds

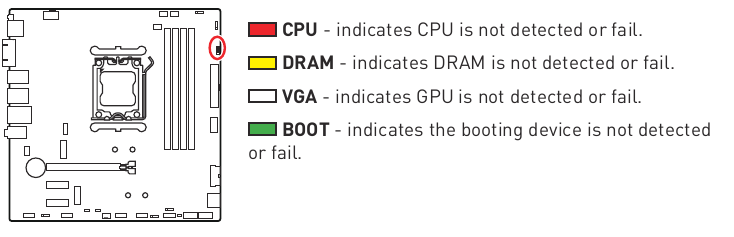

EZ Debug-led

Deze leds geven de status van belangrijke onderdelen aan tijdens het opstarten van het systeem.

OS, drivers en MSI Center installeren

Download en update de nieuwste hulpprogramma's en drivers op www.msi.com

Windows 10/ Windows 11 installeren

1. Schakel de computer in.
2. Plaats de Windows 10/ Windows 11-installatieschijf/-USB in uw computer.
3. Druk op de knop Restart (Opnieuw opstarten) op de computerbehuizing.
4. Druk op de toets F11 tijdens de computer POST (Power-On Self Test) om naar het opstartmenu te gaan.
5. Selecteer de Windows 10/ Windows 11-installatieschijf/-USB in het opstartmenu.
6. Druk op een willekeurige toets als het scherm het bericht Press any key to boot from CD or DVD... (Druk op een willekeurige toets om van CD of DVD op te starten...) weergeeft. Zo niet, sla deze stap dan over.
7. Volg de instructies op het scherm om Windows 10/ Windows 11 te installeren.

Drivers installeren met MSI Driver Utility Installer

• Sommige nieuwe netwerkchips worden niet standaard ondersteund door Windows 10/ Windows 11. Het wordt aanbevolen om de LAN-driver te installeren voordat u drivers installeert met MSI Driver Utility Installer. Raadpleeg www.msi.com om de LAN-driver voor uw moederbord te installeren.
• Het MSI Driver Utility Installer-venster verschijnt maar één keer. Als u het annuleert of sluit tijdens het proces, raadpleeg dan het hoofdstuk Live Update van de MSI Center-handleiding om de drivers te installeren. U kunt ook naar www.msi.com gaan om uw moederbord te zoeken en de drivers te downloaden.
• MSI Driver Utility Installer moet via internet worden geïnstalleerd.

1. Start uw computer op in Windows 10/ Windows 11.
2. Selecteer Start > Instellingen > Windows Update en selecteer vervolgens Naar updates zoeken.
3. Het MSI Driver Utility Installer-venster verschijnt automatisch.

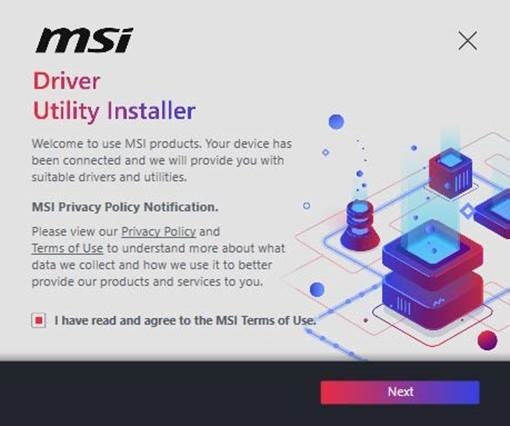

4. Selecteer het selectievakje I have read and agree to the MSI Terms of Use (Ik heb de gebruiksvoorwaarden van MSI gelezen en ga ermee akkoord) en klik vervolgens op Next (Volgende).

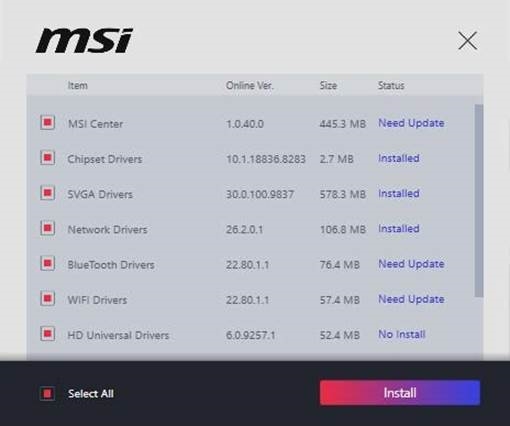

5. Vink het selectievakje Select All (Alles selecteren) in de linkerbenedenhoek aan en klik op Install (Installeren) om MSI Center en drivers te installeren. De voortgang van de installatie wordt onderaan weergegeven.

6. Zodra de voortgang is voltooid, klikt u op Finish (Voltooien).

MSI Center

MSI Center is een applicatie waarmee u eenvoudig game-instellingen kunt optimaliseren en soepel contentcreatiesoftware kunt gebruiken. Het stelt u ook in staat om LED-lichteffecten op pc's en andere MSI-producten te bedienen en te synchroniseren. Met MSI Center kunt u ideale modi aanpassen, systeemprestaties bewaken en ventilatorsnelheden aanpassen.

Functies kunnen variëren, afhankelijk van het product dat u hebt.

UEFI BIOS

MSI UEFI BIOS is compatibel met de UEFI-architectuur (Unified Extensible Firmware Interface). UEFI heeft veel nieuwe functies en voordelen die traditionele BIOS niet kunnen bereiken en het zal BIOS in de toekomst volledig vervangen. De MSI UEFI BIOS gebruikt UEFI als de standaard opstartmodus om optimaal te profiteren van de mogelijkheden van de nieuwe chipset.

De term BIOS in deze gebruikershandleiding verwijst naar UEFI BIOS, tenzij anders vermeld.

UEFI-voordelen

• Snel opstarten - UEFI kan het besturingssysteem direct opstarten en het BIOS-zelftestproces opslaan. En elimineert ook de tijd om tijdens POST over te schakelen naar de CSM-modus.
• Ondersteuning voor harde schijfpartities groter dan 2 TB.
• Ondersteuning voor meer dan 4 primaire partities met een GUID-partitietabel (GPT).
• Ondersteuning voor een onbeperkt aantal partities.
• Ondersteuning voor volledige mogelijkheden van nieuwe apparaten - nieuwe apparaten bieden mogelijk geen achterwaartse compatibiliteit.
• Ondersteuning voor veilig opstarten - UEFI kan de geldigheid van het besturingssysteem controleren om ervoor te zorgen dat geen malware knoeit met het opstartproces.

Incompatibele UEFI-gevallen

• 32-bits Windows-besturingssysteem - dit moederbord ondersteunt alleen Windows 10/ Windows 11 64-bits besturingssysteem.
• Oudere grafische kaart - het systeem detecteert uw grafische kaart. Als u oudere grafische kaarten gebruikt, kan er een waarschuwingsbericht verschijnen There is no GOP (Graphics Output protocol) support detected in this graphics card (Er is geen GOP-ondersteuning (Graphics Output Protocol) gedetecteerd in deze grafische kaart).

We raden aan dat u deze vervangt door een grafische kaart die GOP/UEFI ondersteunt of een CPU gebruikt met geïntegreerde grafische kaart voor een normale werking.

Hoe de BIOS-modus controleren?

1. Schakel uw computer in.
2. Druk op de toets Delete wanneer het bericht Press DEL key to enter Setup Menu, F11 to enter Boot Menu (Druk op de DEL-toets om naar het instellingenmenu te gaan, F11 om naar het opstartmenu te gaan) op het scherm verschijnt tijdens het opstartproces.
3. Nadat u het BIOS hebt geopend, kunt u de BIOS Mode (BIOS-modus) bovenaan het scherm controleren.


BIOS-instellingen

De standaardinstellingen bieden de optimale prestaties voor systeemstabiliteit onder normale omstandigheden. U moet altijd de standaardinstellingen behouden om mogelijke systeemschade of opstartfouten te voorkomen, tenzij u bekend bent met BIOS.

• BIOS-items worden continu bijgewerkt voor betere systeemprestaties. Daarom kan de beschrijving enigszins afwijken van de nieuwste BIOS en is deze slechts ter referentie. U kunt ook het deelvenster HELP raadplegen voor de beschrijving van BIOS-items.
• De BIOS-schermen, -opties en -instellingen zijn afhankelijk van uw systeem.

BIOS-instellingen openen
Druk op de toets Delete wanneer het bericht Press DEL key to enter Setup Menu, F11 to enter Boot Menu (Druk op de DEL-toets om naar het instellingenmenu te gaan, F11 om naar het opstartmenu te gaan) op het scherm verschijnt tijdens het opstartproces.

Functietoets

F1:	Algemene hulplijst
F2:	Een favoriet item toevoegen/verwijderen
F3:	Het menu Favorieten openen
F4:	Het menu CPU Specifications (CPU-specificaties) openen
F5:	Het menu Memory-Z openen
F6:	Geoptimaliseerde standaardwaarden laden
F7:	Schakelen tussen Geavanceerde modus en EZ-modus
F8:	Overklokprofiel laden
F9:	Overklokprofiel opslaan
F10:	Wijziging opslaan en opnieuw opstarten*
F12:	Een screenshot maken en opslaan op een USB-flashstation (alleen FAT/FAT32-indeling).
Ctrl+F:	Zoekpagina openen

* Wanneer u op F10 drukt, verschijnt er een bevestigingsvenster met de wijzigingsinformatie. Selecteer Ja of Nee om uw keuze te bevestigen.

Functies kunnen variëren, afhankelijk van het product dat u hebt.

BIOS resetten

Mogelijk moet u de standaard BIOS-instelling herstellen om bepaalde problemen op te lossen. Er zijn verschillende manieren om BIOS te resetten:

• Ga naar BIOS en druk op F6 om geoptimaliseerde standaardwaarden te laden. - Sluit de Clear CMOS-jumper op het moederbord kort.
• Druk op de knop Clear CMOS op het achterpaneel van de I/O.

Zorg ervoor dat de computer is uitgeschakeld voordat u CMOS-gegevens wist. Raadpleeg het gedeelte over de Clear CMOS-jumper/-knop voor het resetten van BIOS.

BIOS bijwerken

BIOS bijwerken met M-FLASH
Vóór de update:
Download het nieuwste BIOS-bestand dat overeenkomt met uw moederbordmodel van de MSI-website. Sla het BIOS-bestand vervolgens op het USB-flashstation op.
BIOS bijwerken:

1. Schakel over naar de doel-BIOS-ROM met de Multi-BIOS-schakelaar. Sla deze stap over als uw moederbord deze schakelaar niet heeft.
2. Plaats het USB-flashstation met het updatebestand in de USB-poort.
3. Raadpleeg de volgende methoden om de flash-modus te openen.
   • Start opnieuw op en druk tijdens POST op de toetsCtrl + F5 en klik op Ja om het systeem opnieuw op te starten.
     Druk op <Ctrl+F5> om M-Flash te activeren voor BIOS-update.
   • Start opnieuw op en druk tijdens POST op de toetsDel om BIOS te openen. Klik op de knop M-FLASH en klik op Ja om het systeem opnieuw op te starten.

4. Selecteer een BIOS-bestand om het BIOS-updateproces uit te voeren.
5. Wanneer u hierom wordt gevraagd, klikt u op Yes (Ja) om te beginnen met het herstellen van BIOS.
6. Nadat het flashproces 100% is voltooid, start het systeem automatisch opnieuw op.

Het BIOS bijwerken met MSI Center
Vóór de update:

• Zorg ervoor dat de LAN-driver al is geïnstalleerd en dat de internetverbinding correct is ingesteld.
• Sluit alle andere applicatiesoftware voordat u het BIOS bijwerkt.

Het BIOS bijwerken:

1. Installeer en start MSI Center en ga naar de pagina Support (Ondersteuning).
2. Selecteer Live Update en klik op de knop Advance (Geavanceerd).
3. Selecteer het BIOS-bestand en klik op de knop Install (Installeren).
4. De installatieherinnering verschijnt, klik vervolgens op de knop Install (Installeren).
5. Het systeem start automatisch opnieuw op om BIOS bij te werken.
6. Nadat het flashproces 100% is voltooid, start het systeem automatisch opnieuw op.

BIOS bijwerken met Flash BIOS Button

1. Download het nieuwste BIOS-bestand dat overeenkomt met uw moederbordmodel van de MSI®-website.
2. Wijzig de naam van het BIOS-bestand in MSI.ROM en sla het op in de hoofdmap van het USB-opslagapparaat.
3. Sluit de voeding aan op CPU_PWR1 en ATX_PWR1. (U hoeft de CPU en het geheugen niet te installeren.)
4. Sluit het USB-opslagapparaat met het MSI.ROM-bestand aan op de Flash BIOS Port op het achterpaneel van de I/O.
5. Druk op de Flash BIOS Button om BIOS te flashen en de LED begint te knipperen.
6. De LED wordt uitgeschakeld wanneer het proces is voltooid.

Veiligheidsinformatie

• De componenten in dit pakket zijn gevoelig voor schade door elektrostatische ontlading (ESD). Neem de volgende instructies in acht om een succesvolle computerassemblage te garanderen.
• Zorg ervoor dat alle componenten goed zijn aangesloten. Losse verbindingen kunnen ertoe leiden dat de computer een component niet herkent of niet start.
• Houd het moederbord aan de randen vast om te voorkomen dat u gevoelige componenten aanraakt.
• Het wordt aanbevolen om een elektrostatische ontlading (ESD) polsband te dragen bij het hanteren van het moederbord om elektrostatische schade te voorkomen. Als er geen ESD-polsband beschikbaar is, ontlaadt u uzelf van statische elektriciteit door een ander metalen voorwerp aan te raken voordat u het moederbord hanteert.
• Bewaar het moederbord in een elektrostatische afschermingscontainer of op een antistatische mat wanneer het moederbord niet is geïnstalleerd.
• Voordat u de computer inschakelt, moet u ervoor zorgen dat er geen losse schroeven of metalen componenten op het moederbord of ergens in de computerbehuizing zitten.
• Start de computer niet op voordat de installatie is voltooid. Dit kan leiden tot permanente schade aan de componenten en letsel aan de gebruiker.
• Als u hulp nodig heeft tijdens een installatiestap, raadpleeg dan een gecertificeerde computertechnicus.
• Schakel altijd de voeding uit en haal de stekker uit het stopcontact voordat u een computeronderdeel installeert of verwijdert.
• Bewaar deze gebruikershandleiding voor toekomstig gebruik.
• Houd dit moederbord uit de buurt van vocht.
• Zorg ervoor dat uw stopcontact dezelfde spanning levert als aangegeven op de PSU, voordat u de PSU op het stopcontact aansluit.
• Plaats het netsnoer zo dat mensen er niet op kunnen stappen. Plaats niets over het netsnoer.
• Alle voorzorgsmaatregelen en waarschuwingen op het moederbord moeten in acht worden genomen.
• Als een van de volgende situaties zich voordoet, laat het moederbord dan controleren door onderhoudspersoneel:
  • Er is vloeistof in de computer doorgedrongen.
  • Het moederbord is blootgesteld aan vocht.
  • Het moederbord werkt niet goed of u kunt het niet aan de praat krijgen volgens de gebruikershandleiding.
  • Het moederbord is gevallen en beschadigd.
  • Het moederbord vertoont duidelijke tekenen van breuk.
• Laat dit moederbord niet achter in een omgeving boven 60°C (140°F), dit kan het moederbord beschadigen.

Referenties

• MSI® HOE AMD AM5 CPU te installeren/ verwijderen - YouTube
• MSI® HOE frontpaneelconnectoren (JFP1) te installeren - YouTube
• MSI® HOE moederbord te installeren met momentschroevendraaier - YouTube
• MSI® HOE SATA HDD te installeren - YouTube
• MSI® HOE grafische kaart te installeren op PCIe x16-sleuf met vlinderslot - YouTube
• MSI® HOE DIMM-geheugenmodules te installeren of te verwijderen - YouTube
• MSI® HOE voedingsconnectoren te installeren - YouTube

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download MSI PRO B650M-P handleiding

Beschikbare talen
