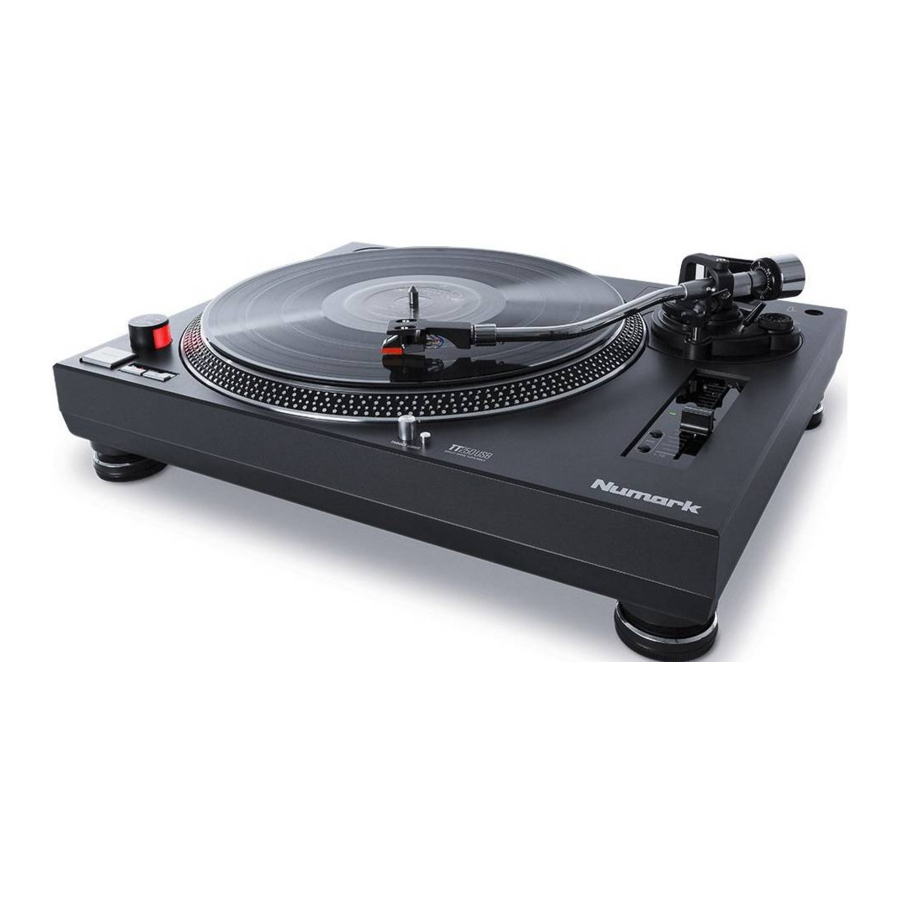

Numark TT250USB - Handleiding DJ Direct Drive Draaitafel

Inhoud

1 Introductie
- 1.1 Inhoud van de doos
- 1.2 Ondersteuning
2 Functies
3 Installatie
- 3.1 Draaitafel
- 3.2 Toonarm
4 Referenties
5 Download handleiding
6 In andere talen

Introductie

Inhoud van de doos

TT250USB
Draaitafel
Slipmat
Contragewicht
Vooraf gemonteerde cartridge
45 RPM-adapter
USB-kabel
Stofkap
Scharnieren (voor stofkap)
Software-downloadkaart
Gebruikershandleiding
Handleiding voor veiligheid en garantie

Ondersteuning

Ga voor de meest recente informatie over dit product (systeemvereisten, compatibiliteitsinformatie, enz.) en productregistratie naar numark.com.
Ga voor extra productondersteuning naar numark.com/support.

Functies

Achterpaneel

Steunvoeten: Als u de hoogte van uw TT250USB (iets) wilt verlagen of verhogen, kunt u de vier steunvoeten respectievelijk met de klok mee of tegen de klok in draaien.
RCA-audio-uitgangskabels: Sluit deze aangesloten kabels aan op de audio-ingangen van uw mixer, stereo-installatie, enz. Hun uitgangssignaal is lijnniveau, dus sluit het alleen aan op lijnniveau-ingangen, niet op phono-niveau.
Let op: U kunt nog steeds platen naar uw computer kopiëren (via de USB port (USB-poort)), zelfs als deze kabels niet zijn aangesloten op een stereo-installatie. U kunt ook naar uw platen luisteren via uw computer zolang u de geluidsinvoer- en uitvoeropties van uw computer correct hebt geconfigureerd.

U kunt uw receiver beschadigen als u een lijnniveau-uitgang aansluit op een phono-niveau-ingang.
Stroomkabel: Sluit deze aangesloten stroomkabel aan op een stopcontact nadat u al uw andere audio-aansluitingen hebt gemaakt.
Ingang voor externe start: Gebruik een kabel van 1/8 inch (3,5 mm) om deze ingang aan te sluiten op de uitgang voor externe start van een compatibele mixer. Wanneer aangesloten, begint de platenspeler van de TT250USB te draaien wanneer de crossfader van de mixer naar die kant beweegt.
USB Port (USB-poort): Gebruik de meegeleverde USB-kabel om deze USB-poort aan te sluiten op uw computer. U kunt naar uw platen luisteren via uw computer zolang u de geluidsinvoer- en uitvoeropties van uw computer correct hebt geconfigureerd.

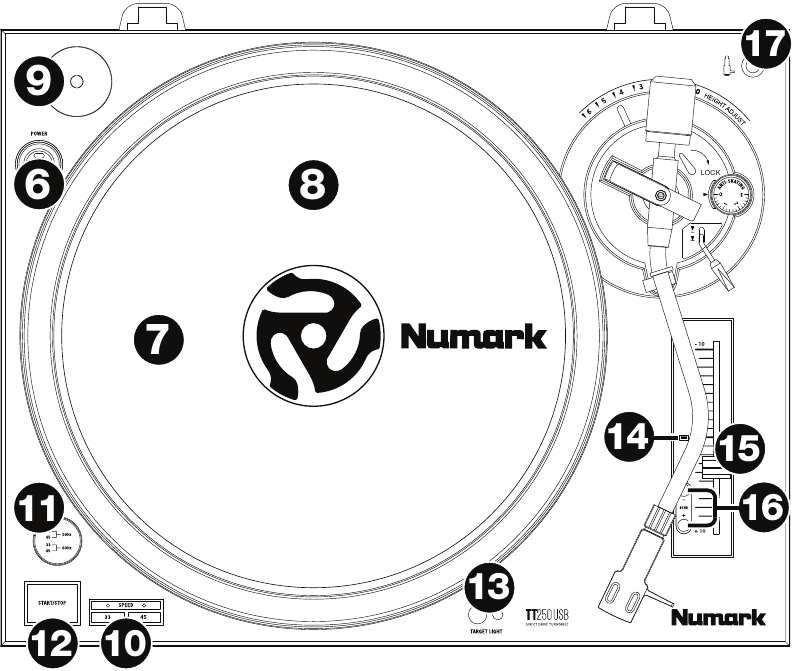

Bovenpaneel

Power Switch (Aan/uit-schakelaar): Druk op deze schakelaar om de TT250USB in of uit te schakelen. De ring rond de schakelaar licht op wanneer de TT250USB is ingeschakeld.
Voltage Selector (Spanningsselector) (onder platter (draaitafel)): Gebruik de schakelaar onder de draaitafel om de spanning voor uw land te selecteren. Wijzig deze instelling alleen indien nodig (bijv. wanneer u naar een land of regio reist met een andere spanning). Het selecteren van een onjuiste spanningsinstelling kan het apparaat beschadigen.
Platter (Draaitafel): Deze draaitafel moet vóór gebruik correct op de draaitafelmotor worden geplaatst. Zie Setup > Platter voor gedetailleerde informatie over het vastzetten van de draaitafel.
45 RPM Adapter (45 RPM-adapter): Bewaar uw 45 RPM-adapter hier.
33 en 45 RPM Buttons (33 en 45 RPM-knoppen): Druk op een van deze knoppen om de rotatiesnelheid (RPM) van de draaitafel in te stellen. Een lampje boven de knop geeft de huidige selectie aan.
Strobe Light (Stroboscoop): Dit lampje verlicht de rand van de draaitafel, wat de huidige snelheid (RPM) aangeeft. Terwijl de draaitafel op elke snelheid draait, lijkt een van de rijen cirkels aan de rand stil te blijven staan onder de stroboscopische verlichting. De eerste en tweede rij komen overeen met respectievelijk 33 en 45 RPM wanneer de spanningsselector is ingesteld op 230 V (50 Hz). De derde en vierde rij komen overeen met respectievelijk 33 en 45 RPM wanneer de spanningsselector is ingesteld op 115 V (60 Hz).
Start/Stop: Deze knop start en stopt de draaitafelmotor. Als deze niet lijkt te werken, controleer dan of de draaitafel goed vastzit (zie Setup > Platter).
Target Light (Doellampje): Dit lampje verlicht de draaitafel zodat u het label op uw plaat kunt zien. Om het in te schakelen, drukt u op de kleinere knop ernaast. Om het uit te schakelen, duwt u het lampje naar beneden in de voet totdat het op zijn plaats vergrendelt.
Pitch Light (Pitchlampje): Dit lampje gaat branden wanneer de pitch-schuifregelaar is ingesteld op 0%.
Pitch Fader (Pitchfader): Beweeg deze fader om de pitch van de track (en de snelheid van de draaitafel) met maximaal 10% te verhogen of te verlagen. In de middelste positie is de pitch 0%.
Pitch-Bend –/+: Druk op een van deze knoppen om de pitch van de track (snelheid van de draaitafel) tijdelijk te verlagen of te verhogen. Als de pitch fader (pitchfader) al in de laagste of hoogste positie staat, kunt u de bijbehorende pitch-bendknop niet gebruiken om de pitch verder in die richting te buigen.
Cartridge Holder (Cartridgehouder): Gebruik deze ruimte om uw cartridge op te bergen tijdens het transporteren van de TT250USB.

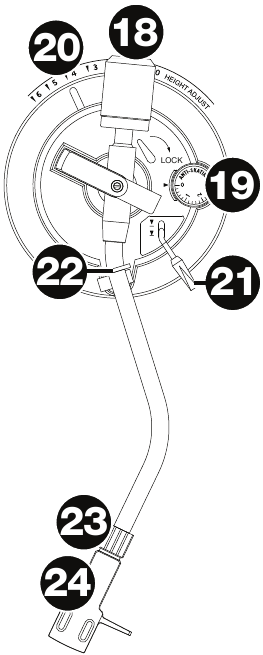

Toonarm

Raadpleeg Setup > Tonearm voor meer informatie over deze bedieningselementen.

Counterweight (Contragewicht) en Scale Ring (Schaalring): Het contragewicht balanceert de cartridge en headshell-assemblage, zodat de toonarm de juiste hoeveelheid stylusdruk op de plaat kan uitoefenen.
Anti-Skate Dial (Anti-skating-knop): Gebruik deze knop om de inwaartse volgkrachten te compenseren die optreden bij bepaalde cartridges wanneer de stylus het midden van de plaat nadert. In de meeste gevallen stelt u dit in op 0. Als u overmatig overslaan ervaart tijdens het terugcued of scratchen terwijl u het midden van de plaat nadert, verhoogt u de instelling van deze knop in kleine stappen en test u de prestaties.
Height Adjust (Hoogteverstelling): Gebruik deze hendel om de hoogte van de toonarm in te stellen. Beweeg de kleine Lock (Vergrendelingshendel) (boven de AntiSkate Dial (Anti-skating-knop)) tegen de klok in of met de klok mee om respectievelijk de hoogteverstelling te ontgrendelen of te vergrendelen. Zie Setup > Tonearm voor meer details.
Tonearm Lever (Toonarmhendel): Til deze hendel omhoog of omlaag om de toonarm omhoog of omlaag te brengen. Til de toonarm op voordat u hem naar of weg van de plaat beweegt en laat hem zakken zodra hij op zijn plaats staat.
Arm Clip (Armklem): Sluit deze klem om de toonarm vast te zetten wanneer deze niet wordt gebruikt. De klem blijft in de "omhoog"-positie wanneer deze open is.
Opmerking: Om schade tijdens het transport van de TT250USB te voorkomen, raden we aan om de cartridge en headshell-assemblage te verwijderen en de toonarm in de armklem vast te zetten.
Tonearm Lock Nut (Toonarmvergrendelmoer): Deze moer zet de headshell- en cartridge-assemblage vast aan de toonarm. Draai de cartridge met de klok mee om hem los te maken of tegen de klok in om hem vast te draaien, maar draai hem niet te vast.
Cartridge (Cartridge) en Headshell (Headshell): De meegeleverde cartridge is voorgemonteerd op een standaard headshell. Verwijder de plastic cartridge-afdekking (naaldafdekking) voordat u de TT250USB gebruikt. Dit is door de gebruiker te vervangen en compatibel met een verscheidenheid aan standaard cartridges.

Installatie

Draaitafel

Plaats de draaitafel op de motor door de pinnen aan de onderkant van de draaitafel uit te lijnen met de gaten in de motor. Druk het stevig aan. Controleer of het gelijkmatig draait en niet overmatig wiebelt, en plaats vervolgens de slipmat op de draaitafel.

Een onjuiste installatie van de draaitafel kan leiden tot slechte prestaties van de draaitafel, instabiliteit van de draaitafel of permanente schade aan de motor.
Zorg ervoor dat de vilten slipmat altijd bovenop de draaitafel wordt geplaatst tijdens het gebruik van de draaitafel. Het niet gebruiken van de slipmat kan schade veroorzaken aan uw media en aan de draaitafel.

Toonarm

Raadpleeg de documentatie voor uw cartridge om de juiste stylusdruk/gewicht (in gram) en toonarmhoogte (in millimeters) te bepalen.

Zorg ervoor dat de cartridge op de toonarm zit. Draai het met de klok mee om het los te maken of tegen de klok in om het vast te draaien. Draai het niet te vast! Verwijder de plastic cartridge-afdekking (naaldafdekking) voordat u de draaitafel bedient.
Draai het contragewicht tegen de klok in (terwijl u naar de scale ring (schaalring) kijkt) totdat het zich in de volledige voorwaartse positie bevindt.

Opmerking: Dit is ook de maximale hoeveelheid druk die op de cartridge kan worden uitgeoefend.
Nu zou er een gevoel van gewicht en weerstand moeten zijn wanneer de headshell wordt opgetild en neergelaten. Begin het contragewicht met de klok mee te draaien (terwijl u naar de scale ring (schaalring) kijkt) totdat het gevoel van gewicht en weerstand verdwenen is. Als dit correct is gedaan, zal de toonarm met zeer weinig weerstand heen en weer draaien, wat aangeeft dat er precies 0 gram stylusdruk is.
Terwijl het contragewicht zich in zijn nieuwe positie verder van het draaipunt van de toonarm bevindt, pakt u alleen de schaalring vast en draait u deze totdat 0 zich in de verticale positie bevindt.
Draai ten slotte het contragewicht (en de schaalring) tegen de klok in totdat u het gewenste gewicht bereikt. Een volledige omwenteling van de schaalring komt overeen met 3 g, dus als de schaal 360° voorbij het 0-punt draait, voegt u 3 toe aan de nieuwe schaalringaflezing.

Opmerking: De meegeleverde headshell- en cartridge-assemblage vereist minimaal 3 gram en maximaal 5 gram voor optimale prestaties.
Duw de kleine Lock (Vergrendelingshendel) (boven de Anti-Skate Dial (Anti-skating-knop)) tegen de klok in om de hoogteverstelling te ontgrendelen. Plaats de stylus op uw plaat en beweeg vervolgens de Height Adjust (Hoogteverstelling) hendel om de toonarm omhoog of omlaag te brengen, zodat deze evenwijdig is aan de plaat. Duw de Lock (Vergrendelingshendel) met de klok mee om de nieuwe hoogteverstelling te vergrendelen.

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Numark TT250USB - Handleiding DJ Direct Drive Draaitafel
