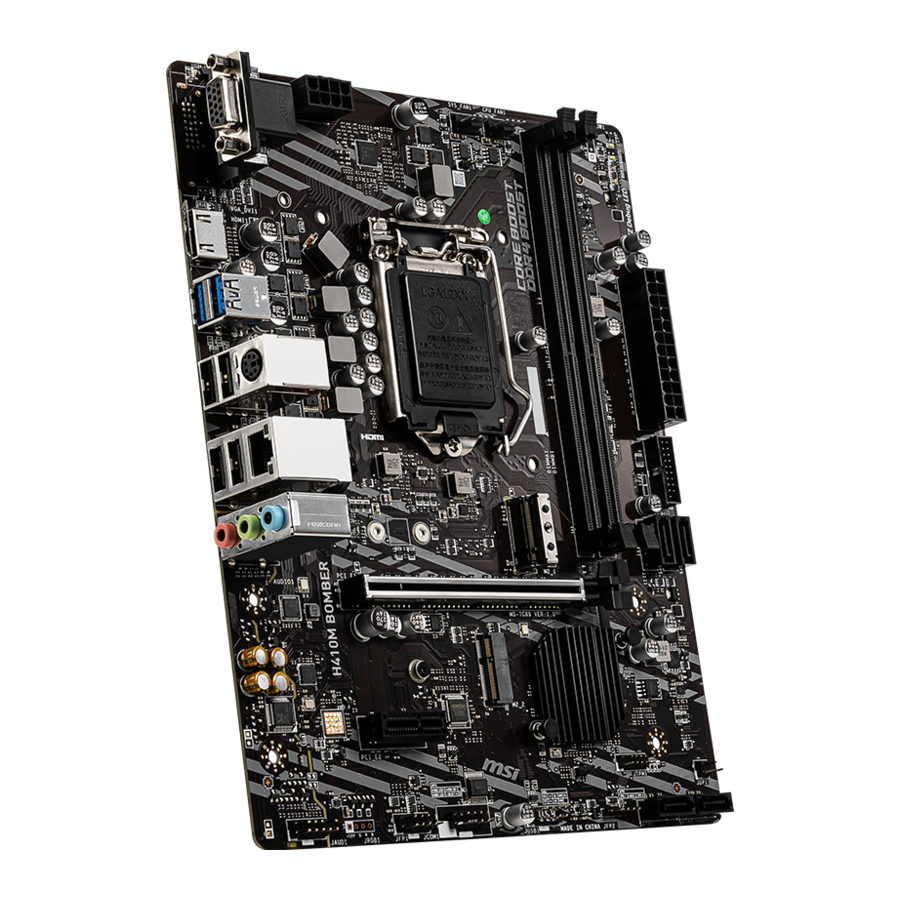

MSI H410M BOMBER Handleiding

Specificaties

CPU Ondersteunt 10e generatie Intel® Core™ en Pentium® Gold / Celeron® processors voor LGA 1200 socket*
* Ga naar www.intel.com voor meer compatibiliteitsinformatie.
* Onboard grafische uitvoer is uitgeschakeld bij gebruik van F SKU-processors.
Chipset Intel® H410-chipset
Geheugen
  • 2x DDR4-geheugenslots, ondersteunen tot 64 GB*
  • Intel® Core™ i7/ i9
    • Ondersteunt tot DDR4 2933 MHz
  • Intel® Core™ i5 en lager
    • Ondersteunt tot DDR4 2666 MHz
  • Ondersteunt Dual-Channel modus
  • Ondersteunt niet-ECC, ongebufferd geheugen
  • Ondersteunt Intel® Extreme Memory Profile (XMP)
* Raadpleeg www.msi.com voor meer informatie over compatibel geheugen.
Uitbreidingsslots
  • 1x PCIe 3.0 x16-slot (van CPU)
  • 1x PCIe 3.0 x1-slot (van PCH)
  • 1x M.2-slot met E-sleutel, uitsluitend voor wifi-module
Onboard grafische kaart
  • 1x VGA-poort, ondersteunt een maximale resolutie van 2048x1536 @50Hz, 2048x1280 @60Hz, 1920x1200 @60Hz
  • 1x HDMI™ 1.4-poort, ondersteunt een maximale resolutie van 4096x2160 @30Hz
Audio Realtek® ALC892/ ALC897 Codec
  • 7.1-kanaals High Definition Audio
LAN 1x Intel® I219V Gigabit LAN-controller
Opslag

Intel® H410-chipset

  • 4x SATA 6Gb/s-poorten*
  • 1x M.2-slot (Key M)
    • M2_1 ondersteunt tot PCIe 3.0 x4 en SATA 6Gb/s, 2242/ 2260/ 2280 opslagapparaten*

* SATA4 is niet beschikbaar wanneer M.2 SATA SSD in het M.2-slot wordt geïnstalleerd.

USB Intel® H410-chipset
  • 4x USB 3.2 Gen 1 5Gbps-poorten (2 Type-A-poorten op het achterpaneel, 2 poorten beschikbaar via de interne USB 3.2 Gen 1 5Gbps-connector)
  • 6x USB 2.0-poorten (4 Type-A-poorten op het achterpaneel, 2 poorten beschikbaar via de interne USB 2.0-connector)
Interne connectoren
  • 1x 24-pins ATX-hoofdstroomconnector
  • 1x 8-pins ATX 12V-stroomconnector
  • 4x SATA 6Gb/s-connectoren
  • 1x USB 2.0-connector (ondersteunt 2 extra USB 2.0-poorten)
  • 1x USB 3.2 Gen1 5Gbps-connector (ondersteunt 2 extra USB 3.2 Gen1 5Gbps-poorten)
  • 1x 4-pins CPU-ventilatorconnector
  • 1x 4-pins systeemventilatorconnector
  • 1x audio-connector op het voorpaneel
  • 2x connectoren op het voorpaneel
  • 1x seriële poortconnector
  • 1x TPM-moduleconnector
  • 1x Chassis Intrusion-connector
  • 1x Clear CMOS-jumper
  • 4x EZ Debug LED
Connectoren achterpaneel
  • 1x VGA-poort
  • 1x HDMI-poort
  • 2x USB 3.2 Gen1 5Gbps Type-A-poorten
  • 1x PS/2-combo poort voor toetsenbord/muis
  • 4x USB 2.0 Type-A-poorten
  • 1x LAN (RJ45)-poort
  • 3x audio-aansluitingen
I/O-controller NUVOTON NCT5887D Controller Chip
Hardwaremonitor
  • Detectie van CPU-/systeemtemperatuur
  • Detectie van CPU-/systeemventilatorsnelheid
  • Regeling van CPU-/systeemventilatorsnelheid
Formaat
  • Micro-ATX Form Factor
  • 9,3 in. x 7,5 in. (23,6 cm x 19,0 cm)
BIOS-functies
  • 1x 128 Mb flash
  • UEFI AMI BIOS
  • Meertalig
Software
  • Drivers
  • DRAGON CENTER
  • CPU-Z MSI GAMING
  • Intel® Extreme Tuning Utility
  • Google Chrome™, Google Toolbar, Google Drive
  • Norton™ Internet Security Solution
Dragon Center-functies
  • LAN Manager
  • Gebruikersscenario
  • Hardwaremonitor
  • True Color
  • Live Update
  • DPC Latency Tuner
  • Speed Up
  • Smart Tool
  • Super Charger

Achterpaneel I/O

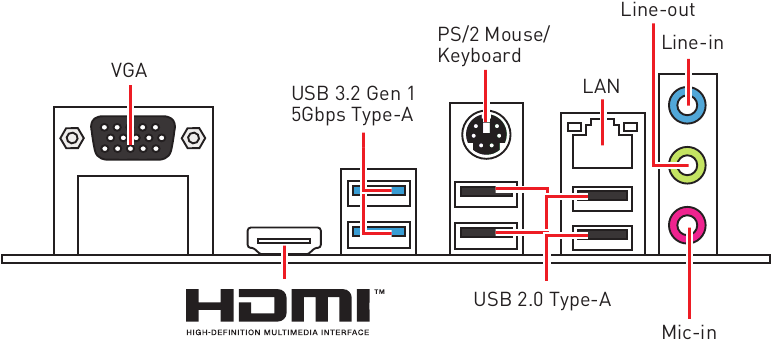

Overzicht van achterpaneel I/O

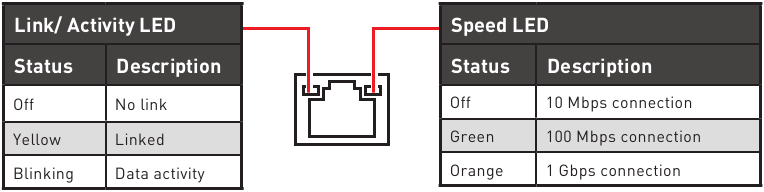

LED-statustabel LAN-poort

LED-statustabel LAN-poort

7.1-kanaals audioconfiguratie
Om 7.1-kanaals audio te configureren, moet u de audio I/O-module aan de voorkant aansluiten op de JAUD1-connector en de onderstaande stappen volgen.

  1. Klik op Realtek HD Audio Manager > Advanced Settings (Realtek HD Audio Manager > Geavanceerde instellingen) om het onderstaande dialoogvenster te openen.
  2. Selecteer Mute the rear output device, when a front headphone plugged in. (Het apparaat voor de achterste uitgang dempen, wanneer een hoofdtelefoon aan de voorkant is aangesloten.)
  3. Sluit uw luidsprekers aan op de audio-aansluitingen op het I/O-paneel aan de achterkant en voorkant. Wanneer u een apparaat op een audio-aansluiting aansluit, verschijnt er een dialoogvenster waarin u wordt gevraagd welk apparaat momenteel is aangesloten.

Overzicht van componenten

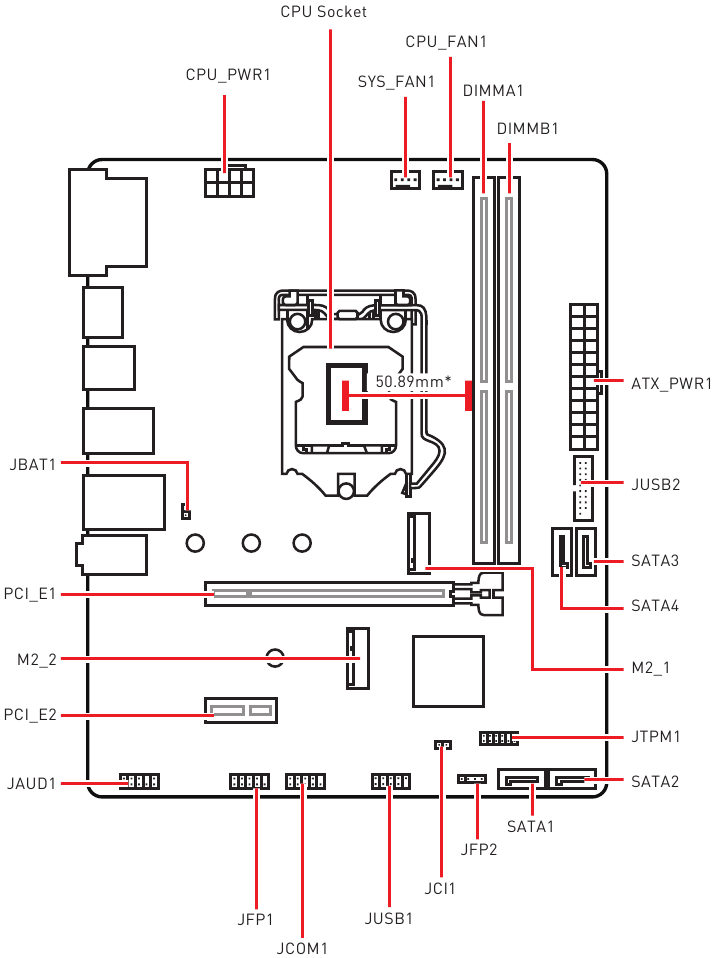

Onderdelenoverzicht - Deel 1
* Afstand van het midden van de CPU tot de dichtstbijzijnde DIMM-sleuf.

CPU-socket

Installeer de CPU in de CPU-socket zoals hieronder wordt weergegeven.

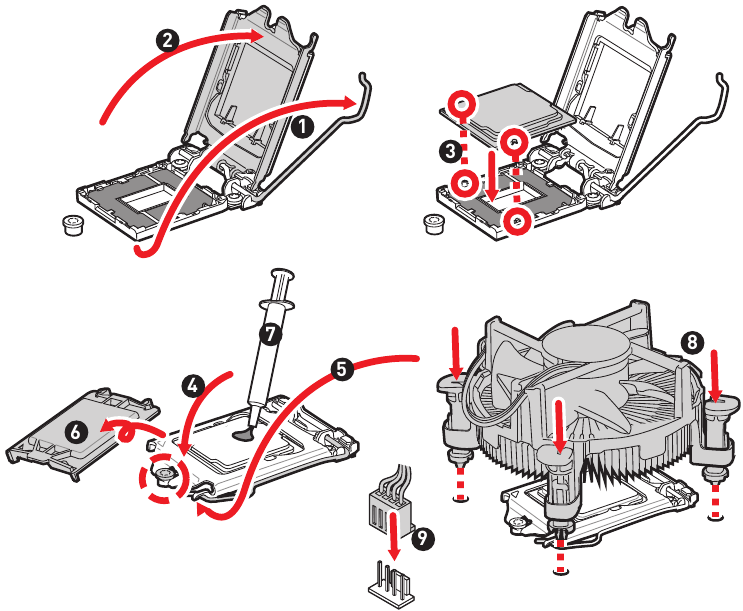

Onderdelenoverzicht - Deel 2 - CPU-socket

  • Koppel altijd het netsnoer los van het stopcontact voordat u de CPU installeert of verwijdert.
  • Bewaar de CPU-beschermkap na installatie van de processor. MSI behandelt aanvragen voor Return Merchandise Authorization (RMA) alleen als het moederbord wordt geleverd met de beschermkap op de CPU-socket.
  • Vergeet niet om altijd een CPU-koeler te installeren wanneer u een CPU installeert. Een CPU-koeler is nodig om oververhitting te voorkomen en de stabiliteit van het systeem te behouden.
  • Controleer of de CPU-koeler een goede afdichting met de CPU heeft gevormd voordat u uw systeem opstart.
  • Oververhitting kan de CPU en het moederbord ernstig beschadigen. Zorg er altijd voor dat de koelventilatoren goed werken om de CPU te beschermen tegen oververhitting. Zorg ervoor dat u een gelijkmatige laag koelpasta (of thermische tape) aanbrengt tussen de CPU en de koeler om de warmteafvoer te verbeteren.
  • Bescherm de pinnen van de CPU-socket altijd door de socket af te dekken met de plastic kap wanneer de CPU niet is geïnstalleerd.
  • Als u een afzonderlijke CPU en koeler hebt gekocht, raadpleeg dan de documentatie in de verpakking van de koeler voor meer informatie over de installatie.

DIMM-sleuven

Installeer de geheugenmodule in de DIMM-sleuf zoals hieronder wordt weergegeven.

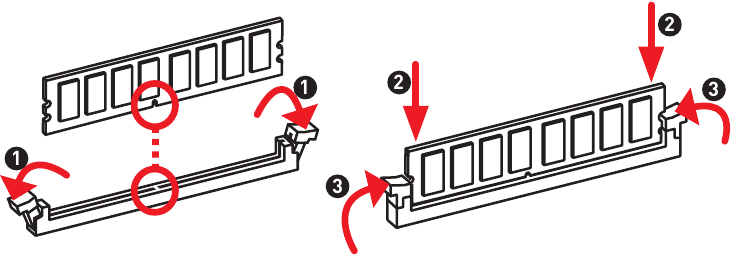

Onderdelenoverzicht - Deel 3 - DIMM-sleuven

  • Plaats geheugenmodules altijd eerst in de DIMMA1-sleuf.
  • Om de systeemstabiliteit voor de Dual channel-modus te waarborgen, moeten geheugenmodules van hetzelfde type, aantal en dezelfde dichtheid zijn.
  • Sommige geheugenmodules werken mogelijk op een lagere frequentie dan de aangegeven waarde bij het overklokken, omdat de geheugenfrequentie afhankelijk is van de Serial Presence Detect (SPD). Ga naar BIOS en zoek de DRAM-frequentie om de geheugenfrequentie in te stellen als u het geheugen op de aangegeven of een hogere frequentie wilt laten werken.
  • Het wordt aanbevolen om een efficiënter geheugenkoelsysteem te gebruiken voor de installatie van volledige DIMM's of overklokken.
  • De stabiliteit en compatibiliteit van de geïnstalleerde geheugenmodule is afhankelijk van de geïnstalleerde CPU en apparaten bij het overklokken.
  • Raadpleeg www.msi.com voor meer informatie over compatibel geheugen.

M2_1~2: M.2-sleuven

Installeer het M.2-apparaat in de M.2-sleuf zoals hieronder wordt weergegeven.

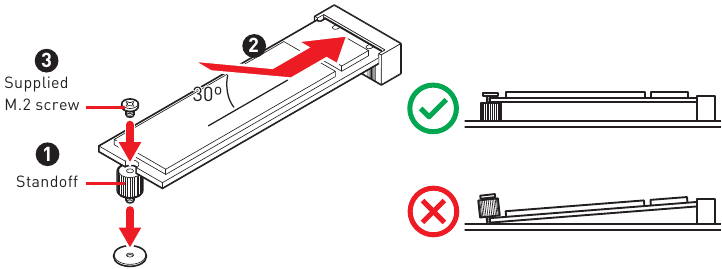

Onderdelenoverzicht - Deel 4 - M.2-sleuven

PCI_E1~2: PCIe-uitbreidingssleuven

Onderdelenoverzicht - Deel 5

  • Schakel altijd de stroomtoevoer uit en koppel de voedingskabel van de stroomtoevoer los van het stopcontact wanneer u uitbreidingskaarten toevoegt of verwijdert. Lees de documentatie van de uitbreidingskaart om te controleren op eventuele noodzakelijke extra hardware- of softwarewijzigingen.
  • Als u een grote en zware grafische kaart installeert, moet u een hulpmiddel gebruiken, zoals MSI Gaming Series Graphics Card Bolster, om het gewicht te ondersteunen om vervorming van de sleuf te voorkomen.

SATA1~4: SATA 6Gb/s-connectoren

Deze connectoren zijn SATA 6Gb/s-interfacepoorten. Elke connector kan op één SATA-apparaat worden aangesloten.
Onderdelenoverzicht - Deel 6

  • Vouw de SATA-kabel niet in een hoek van 90 graden. Anders kan er tijdens de transmissie gegevensverlies optreden.
  • SATA-kabels hebben identieke stekkers aan beide zijden van de kabel. Het wordt echter aanbevolen om de platte connector op het moederbord aan te sluiten om ruimte te besparen.
  • SATA4 is niet beschikbaar wanneer u een M.2 SATA SSD in de M.2-sleuf installeert.

JFP1, JFP2: Connectoren voor het voorpaneel

Deze connectoren worden aangesloten op de schakelaars en LED's op het voorpaneel.

  1. HDD LED +
  2. Power LED +
  3. HDD LED -
  4. Power LED -
  5. Reset-schakelaar
  6. Aan/uit-schakelaar
  7. Reset-schakelaar
  8. Aan/uit-schakelaar
  9. Gereserveerd
  10. Geen pin

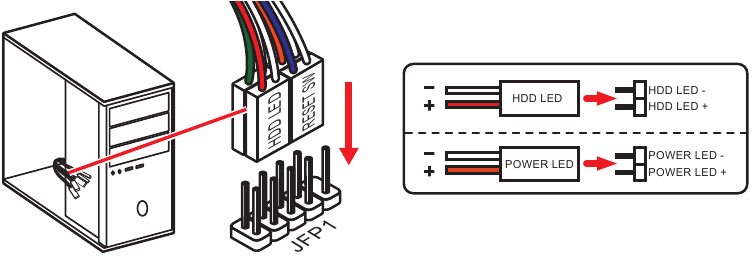

Onderdelenoverzicht - Deel 7

  1. Luidspreker -
  2. Zoemer +
  3. Zoemer -
  4. Luidspreker +

JAUD1: Audio-connector aan de voorkant

Met deze connector kunt u audio-aansluitingen op het voorpaneel aansluiten.

  1. MIC L
  2. Aarde
  3. MIC R
  4. NC
  5. Koptelefoon R
  6. MIC-detectie
  7. SENSE_SEND
  8. Geen pin
  9. Koptelefoon L
  10. Koptelefoon-detectie

ATX_PWR1, CPU_PWR1: Voedingsconnectoren

Met deze connectoren kunt u een ATX-voeding aansluiten.

  1. +3,3V
  2. +3,3V
  3. Aarde
  4. +5V
  5. Aarde
  6. +5V
  7. Aarde
  8. PWR OK
  9. 5VSB
  10. +12V
  11. +12V
  12. +3,3V
  13. +3,3V
  14. -12V
  15. Aarde
  16. PS-ON#
  17. Aarde
  18. Aarde
  19. Aarde
  20. Res
  21. +5V
  22. +5V
  23. +5V
  24. Aarde

  1. Aarde
  2. Aarde
  3. Aarde
  4. Aarde
  5. +12V
  6. +12V
  7. +12V
  8. +12V


Zorg ervoor dat alle voedingskabels stevig zijn aangesloten op een juiste ATX-voeding om een stabiele werking van het moederbord te garanderen.

JUSB1: USB 2.0-connector

Met deze connectoren kunt u USB 2.0-poorten op het voorpaneel aansluiten.

  1. VCC
  2. VCC
  3. USB0-
  4. USB1-
  5. USB0+
  6. USB1+
  7. Aarde
  8. Aarde
  9. Geen pin
  10. NC

  • Let op: de VCC- en aardepinnen moeten correct zijn aangesloten om mogelijke schade te voorkomen.
  • Om uw iPad, iPhone en iPod op te laden via USB-poorten, installeert u het MSI® DRAGON CENTER-hulpprogramma.

JUSB2: USB 3.2 Gen 1 5Gbps-connector

Met deze connectoren kunt u USB 3.2 Gen 1 5Gbps-poorten op het voorpaneel aansluiten.

  1. Stroom
  2. USB3_RX_DN
  3. USB3_RX_DP
  4. Aarde
  5. USB3_TX_C_DN
  6. USB3_TX_C_DP
  7. Aarde
  8. USB2.0-
  9. USB2.0+
  10. Aarde
  11. USB2.0+
  12. USB2.0-
  13. Aarde
  14. USB3_TX_C_DP
  15. USB3_TX_C_DN
  16. Aarde
  17. USB3_RX_DP
  18. USB3_RX_DN
  19. Stroom
  20. Geen pin


Let op: de stroom- en aardepinnen moeten correct zijn aangesloten om mogelijke schade te voorkomen.

CPU_FAN1, SYS_FAN1: Ventilatorconnectoren

PWM-modus ventilatorconnectoren bieden een constante 12V-uitgang en passen de ventilatorsnelheid aan met een snelheidsregelsignaal. Wanneer u een 3-pins (niet-PWM) ventilator op een ventilatorconnector in PWM-modus aansluit, blijft de ventilatorsnelheid altijd op 100%, wat veel lawaai kan veroorzaken.

Connector Standaard ventilatormodus Max. stroom Max. vermogen
CPU_FAN1 PWM-modus 1A 12W
SYS_FAN1 DC-modus 1A 12W

Pin-definitie PWM-modus

  1. Aarde
  2. +12V
  3. Detectie
  4. Snelheidsregelsignaal

Pin-definitie DC-modus

  1. Aarde
  2. Spanningsregeling
  3. Detectie
  4. NC


U kunt de ventilatorsnelheid aanpassen in BIOS > Hardware Monitor.

JTPM1: TPM-moduleconnector

Deze connector is voor TPM (Trusted Platform Module). Raadpleeg de handleiding van het TPM-beveiligingsplatform voor meer details en toepassingen.

  1. SPI-voeding
  2. SPI-chipselectie
  3. Master In Slave Out (SPI-gegevens)
  4. Master In Slave In (SPI-gegevens)
  5. Gereserveerd
  6. SPI-klok
  7. Aarde
  8. SPI Reset
  9. Gereserveerd
  10. Geen pin
  11. Gereserveerd
  12. Interrupt Request

JCI1: Connector voor chassisindringing

Met deze connector kunt u de kabel van de chassisindringingsschakelaar aansluiten.
Normaal (standaard)

Activeer de chassisindringing

Chassisindringingsdetector gebruiken

  1. Sluit de JCI1-connector aan op de schakelaar/sensor voor chassisindringing op het chassis.
  2. Sluit de chassisdeksel.
  3. Ga naar BIOS > SETTINGS > Security > Chassis Intrusion Configuration.
  4. Stel Chassis Intrusion in op Enabled (Ingeschakeld).
  5. Druk op F10 om op te slaan en af te sluiten en druk vervolgens op de Enter-toets om Yes (Ja) te selecteren.
  6. Zodra de chassisdeksel opnieuw wordt geopend, wordt een waarschuwingsbericht op het scherm weergegeven wanneer de computer wordt ingeschakeld.

De waarschuwing voor chassisindringing resetten

  1. Ga naar BIOS > SETTINGS > Security > Chassis Intrusion Configuration.
  2. Stel Chassis Intrusion in op Reset.
  3. Druk op F10 om op te slaan en af te sluiten en druk vervolgens op de Enter-toets om Yes (Ja) te selecteren.

JCOM1: Seriële poortconnector

Met deze connector kunt u de optionele seriële poort met beugel aansluiten.

  1. DCD
  2. SIN
  3. SOUT
  4. DTR
  5. Aarde
  6. DSR
  7. RTS
  8. CTS
  9. RI
  10. Geen pin

JBAT1: Clear CMOS (BIOS resetten) Jumper

Er is CMOS-geheugen aan boord dat extern wordt gevoed door een batterij op het moederbord om de systeemconfiguratiegegevens op te slaan. Als u de systeemconfiguratie wilt wissen, stelt u de jumpers in om het CMOS-geheugen te wissen.
Gegevens behouden (standaard)

CMOS wissen/BIOS resetten

BIOS resetten naar standaardwaarden

  1. Schakel de computer uit en koppel het netsnoer los.
  2. Gebruik een jumperkap om JBAT1 ongeveer 5-10 seconden te verbinden.
  3. Verwijder de jumperkap van JBAT1.
  4. Sluit het netsnoer aan en schakel de computer in.

EZ Debug LED

Deze LED's geven de status van het moederbord aan.
CPU - geeft aan dat de CPU niet wordt gedetecteerd of defect is.
DRAM - geeft aan dat DRAM niet wordt gedetecteerd of defect is.
VGA - geeft aan dat GPU niet wordt gedetecteerd of defect is.
BOOT - geeft aan dat het opstartapparaat niet wordt gedetecteerd of defect is.

UEFI BIOS

MSI UEFI BIOS is compatibel met de UEFI-architectuur (Unified Extensible Firmware Interface). UEFI heeft veel nieuwe functies en voordelen die traditionele BIOS niet kunnen bereiken, en het zal in de toekomst de BIOS volledig vervangen. De MSI UEFI BIOS gebruikt UEFI als de standaard opstartmodus om optimaal te profiteren van de mogelijkheden van de nieuwe chipset. Het heeft echter nog steeds een CSM-modus (Compatibility Support Module) om compatibel te zijn met oudere apparaten. Hierdoor kunt u legacy-apparaten vervangen door UEFI-compatibele apparaten tijdens de overgang.
Belangrijke informatie
De term BIOS in deze gebruikershandleiding verwijst naar UEFI BIOS, tenzij anders vermeld.

UEFI-voordelen

  • Snel opstarten - UEFI kan het besturingssysteem direct opstarten en het BIOS-zelftestproces opslaan. En elimineert ook de tijd om tijdens POST over te schakelen naar de CSM-modus.
  • Ondersteuning voor harde schijfpartities groter dan 2 TB.
  • Ondersteuning voor meer dan 4 primaire partities met een GUID-partitietabel (GPT).
  • Ondersteuning voor een onbeperkt aantal partities.
  • Ondersteuning voor volledige mogelijkheden van nieuwe apparaten - nieuwe apparaten bieden mogelijk geen achterwaartse compatibiliteit.
  • Ondersteuning voor veilig opstarten - UEFI kan de geldigheid van het besturingssysteem controleren om ervoor te zorgen dat er geen malware knoeit met het opstartproces.

Incompatibele UEFI-gevallen

  • 32-bits Windows-besturingssysteem - dit moederbord ondersteunt alleen een 64-bits Windows 10-besturingssysteem.
  • Oudere grafische kaart - het systeem detecteert uw grafische kaart. Wanneer een waarschuwingsbericht wordt weergegeven There is no GOP (Graphics Output protocol) support detected in this graphics card.

Belangrijke informatie
We raden u aan een GOP/UEFI-compatibele grafische kaart te gebruiken.

Hoe controleer ik de BIOS-modus?
Nadat u de BIOS hebt geopend, zoekt u de BIOS Mode bovenaan het scherm.

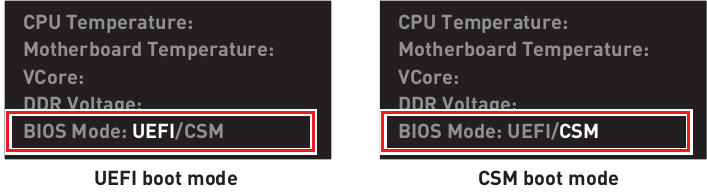

BIOS-modus

BIOS-instellingen

De standaardinstellingen bieden de optimale prestaties voor systeemstabiliteit onder normale omstandigheden. U moet altijd de standaardinstellingen behouden om mogelijke systeemschade of opstartfouten te voorkomen, tenzij u bekend bent met BIOS.
Belangrijke informatie

  • BIOS-items worden continu bijgewerkt voor betere systeemprestaties. Daarom kan de beschrijving enigszins afwijken van de nieuwste BIOS en mag deze alleen ter referentie worden gebruikt. U kunt ook het informatiepaneel HELP raadplegen voor de beschrijving van het BIOS-item.
  • De BIOS-items variëren met de processor.

BIOS-instellingen openen

Druk op de Delete-toets wanneer het bericht Press DEL key to enter Setup Menu, F11 to enter Boot Menu op het scherm verschijnt tijdens het opstartproces.

Functietoets
F1: Algemene hulp
F2: Een favoriet item toevoegen/verwijderen
F3: Menu Favorieten openen
F4: Menu CPU Specifications openen
F5: Menu Memory-Z openen
F6: Geoptimaliseerde standaardwaarden laden
F7: Schakelen tussen de modus Advanced en de modus EZ
F8: Overklokprofiel laden
F9: Overklokprofiel opslaan
F10: Wijziging opslaan en opnieuw instellen*
F12: Maak een schermafbeelding en sla deze op een USB-flashstation op (alleen FAT/FAT32-indeling).
Ctrl+F: Pagina Zoeken openen
* Wanneer u op F10 drukt, verschijnt er een bevestigingsvenster met de wijzigingsinformatie. Selecteer Ja of Nee om uw keuze te bevestigen.

BIOS resetten

Mogelijk moet u de standaard BIOS-instelling herstellen om bepaalde problemen op te lossen. Er zijn verschillende manieren om BIOS te resetten:

  • Ga naar BIOS en druk op F6 om geoptimaliseerde standaardwaarden te laden.
  • Sluit de Clear CMOS-jumper op het moederbord kort.

Belangrijke informatie
Raadpleeg het gedeelte over de Clear CMOS-jumper voor het resetten van BIOS.

BIOS updaten

BIOS updaten met M-FLASH
Vóór het updaten:
Download het nieuwste BIOS-bestand dat overeenkomt met uw moederbordmodel van de MSI-website. En sla het BIOS-bestand vervolgens op het USB-flashstation op.
BIOS updaten:

  1. Plaats het USB-flashstation met het updatebestand in de USB-poort.
  2. Raadpleeg de volgende methoden om de flash-modus te openen.
    • Start opnieuw op en druk tijdens POST op de toets Ctrl + F5 en klik op Yes (Ja) om het systeem opnieuw op te starten.
    • Start opnieuw op en druk tijdens POST op de toets Del (Verwijderen) om BIOS te openen. Klik op de knop M-FLASH en klik op Yes (Ja) om het systeem opnieuw op te starten.
  3. Selecteer een BIOS-bestand om het BIOS-updateproces uit te voeren.
  4. Klik op Yes (Ja) wanneer u hierom wordt gevraagd om het herstellen van de BIOS te starten.
  5. Nadat het flashing-proces 100% is voltooid, wordt het systeem automatisch opnieuw opgestart.

De BIOS updaten met Dragon Center
Vóór het updaten:
Zorg ervoor dat het LAN-stuurprogramma al is geïnstalleerd en dat de internetverbinding correct is ingesteld.
BIOS updaten:

  1. Installeer en start MSI DRAGON CENTER en ga naar de pagina Support (Ondersteuning).
  2. Selecteer Live Update en klik op de knop Advance (Geavanceerd).
  3. Klik op de knop Scan (Scannen) om het nieuwste BIOS-bestand te zoeken.
  4. Selecteer het BIOS-bestand en klik op het pictogram Download om het nieuwste BIOS-bestand te downloaden en te installeren.
  5. Klik op Next (Volgende) en kies In Windows mode (In Windows-modus). En klik vervolgens op Next (Volgende) en Start om te beginnen met het updaten van de BIOS.
  6. Nadat het flashing-proces 100% is voltooid, wordt het systeem automatisch opnieuw opgestart.

OS, stuurprogramma's en hulpprogramma's installeren

Download en update de nieuwste hulpprogramma's en stuurprogramma's op www.msi.com

Windows® 10 installeren

  1. Schakel de computer in.
  2. Plaats de Windows® 10-installatieschijf/USB in uw computer.
  3. Druk op de knop Restart (Opnieuw opstarten) op de computerbehuizing.
  4. Druk op de toets F11 tijdens de computer POST (Power-On Self Test) om naar het opstartmenu te gaan.
  5. Selecteer de Windows® 10-installatieschijf/USB in het opstartmenu.
  6. Druk op een toets wanneer op het scherm het bericht Press any key to boot from CD or DVD... (Druk op een willekeurige toets om op te starten vanaf cd of dvd...) wordt weergegeven.
  7. Volg de instructies op het scherm om Windows® 10 te installeren.

Stuurprogramma's installeren

  1. Start uw computer op in Windows® 10.
  2. Plaats de MSI® Driver Disc in uw optische station.
  3. Klik op de pop-upmelding Select to choose what happens with this disc (Selecteer om te kiezen wat er met deze schijf moet gebeuren) en selecteer vervolgens Run DVDSetup.exe om het installatieprogramma te openen. Als u de functie AutoPlay (Automatisch afspelen) uitschakelt via het Windows Control Panel (Windows-configuratiescherm), kunt u het bestand DVDSetup.exe nog steeds handmatig uitvoeren vanaf het rootpad van de MSI Driver Disc.
  4. Het installatieprogramma zoekt en vermeldt alle benodigde stuurprogramma's op het tabblad Drivers/Software.
  5. Klik op de knop Install (Installeren) in de rechteronderhoek van het venster.
  6. De installatie van de stuurprogramma's is dan bezig en nadat deze is voltooid, wordt u gevraagd opnieuw op te starten.
  7. Klik op de knop OK om te voltooien.
  8. Start uw computer opnieuw op.

Hulpprogramma's installeren

Voordat u hulpprogramma's installeert, moet u de installatie van de stuurprogramma's voltooien.

  1. Open het installatieprogramma zoals hierboven beschreven.
  2. Klik op het tabblad Utilities (Hulpprogramma's).
  3. Selecteer de hulpprogramma's die u wilt installeren.
  4. Klik op de knop Install (Installeren) in de rechteronderhoek van het venster.
  5. De installatie van de hulpprogramma's is dan bezig en nadat deze is voltooid, wordt u gevraagd opnieuw op te starten.
  6. Klik op de knop OK om te voltooien.
  7. Start uw computer opnieuw op.

Veiligheidsinformatie

  • De componenten in dit pakket zijn gevoelig voor schade door elektrostatische ontlading (ESD). Houd u aan de volgende instructies om een succesvolle computersamenstelling te garanderen.
  • Zorg ervoor dat alle componenten goed zijn aangesloten. Losse verbindingen kunnen ervoor zorgen dat de computer een component niet herkent of niet start.
  • Houd het moederbord aan de randen vast om te voorkomen dat u gevoelige componenten aanraakt.
  • Het wordt aanbevolen om een elektrostatische ontlading (ESD) polsband te dragen bij het hanteren van het moederbord om elektrostatische schade te voorkomen. Als er geen ESD-polsband beschikbaar is, ontlaad uzelf dan van statische elektriciteit door een ander metalen object aan te raken voordat u het moederbord hanteert.
  • Bewaar het moederbord in een elektrostatische afschermingscontainer of op een antistatische pad wanneer het moederbord niet is geïnstalleerd.
  • Voordat u de computer inschakelt, moet u ervoor zorgen dat er geen losse schroeven of metalen componenten op het moederbord of ergens in de computerbehuizing zitten.
  • Start de computer niet op voordat de installatie is voltooid. Dit kan permanente schade aan de componenten veroorzaken, evenals letsel aan de gebruiker.
  • Als u hulp nodig heeft tijdens een installatiestap, raadpleeg dan een gecertificeerde computertechnicus.
  • Schakel altijd de voeding uit en trek het netsnoer uit het stopcontact voordat u een computercomponent installeert of verwijdert.
  • Bewaar deze gebruikershandleiding voor toekomstig gebruik.
  • Houd dit moederbord uit de buurt van vocht.
  • Zorg ervoor dat uw stopcontact dezelfde spanning levert als aangegeven op de PSU, voordat u de PSU op het stopcontact aansluit.
  • Plaats het netsnoer zo dat mensen er niet op kunnen stappen. Plaats niets over het netsnoer.
  • Alle waarschuwingen en waarschuwingen op het moederbord moeten in acht worden genomen.
  • Als een van de volgende situaties zich voordoet, laat het moederbord dan controleren door onderhoudspersoneel:
    • Er is vloeistof in de computer binnengedrongen.
    • Het moederbord is blootgesteld aan vocht.
    • Het moederbord werkt niet goed of u kunt het niet aan de praat krijgen volgens de gebruikershandleiding.
    • Het moederbord is gevallen en beschadigd.
    • Het moederbord vertoont duidelijke tekenen van breuk.
  • Laat dit moederbord niet achter in een omgeving boven 60°C (140°F), dit kan het moederbord beschadigen.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download MSI H410M BOMBER Handleiding

Beschikbare talen

Inhoudsopgave
