Geavanceerde HemoSphere-monitor
9.4.1
Patiëntkabels aansluiten
Sluit de CCO-kabel voor de patiënt aan op de ingevoerde HemoSphere-Swan-Ganz-module zoals
1
eerder beschreven in sectie 9.1.
Bevestig het katheteruiteinde van de patiëntkabel op de connectoren van de thermistor en het
2
thermische filament op de Swan-Ganz CCOmbo V-katheter. Deze aansluitingen worden
weergegeven als en in afbeelding 9-8.
3
Controleer of de katheter goed is ingebracht bij de patiënt.
9.4.2
De ECG-interfacekabel aansluiten
Sluit de 1/4 inch miniatuurtelefoonstekker van de ECG-interfacekabel aan op de ECG-monitoringang
op het achterpaneel van de geavanceerde HemoSphere-monitor
Sluit het andere uiteinde van de ECG-interfacekabel aan op de ECG-signaaluitgang van de monitor aan
het bed. Dit zal een meting van de gemiddelde hartslag (HR
monitor voor EDV- en RVEF-metingen. Neem voor compatibele ECG-interfacekabels contact op met
uw plaatselijke vertegenwoordiger van Edwards.
Swan-Ganz-katheter
aansluiting van het
thermische filament
thermistoraansluiting
CCO-kabel patiënt

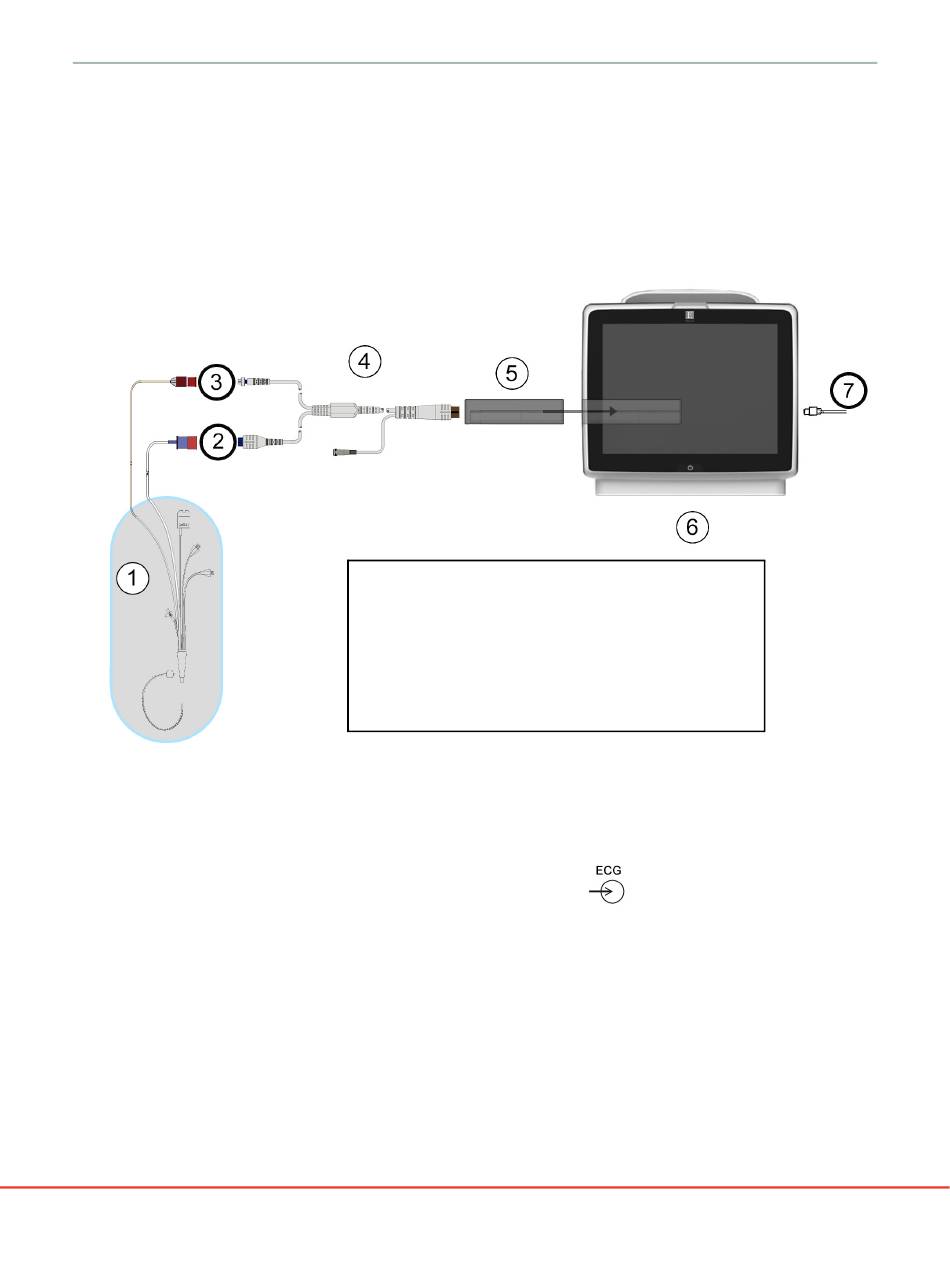

Afbeelding 9-8 Overzicht EDV/RVEF-aansluitingen
9 HemoSphere-Swan-Ganz-modulebewaking
HemoSphere-
Swan-Ganz-module
geavanceerde
HemoSphere-monitor
ECG-ingang vanaf
externe monitor
.
) geven aan de geavanceerde HemoSphere-
gm
170
