Geavanceerde HemoSphere-monitor
5.3.5
Gedeeld scherm met trendgrafieken en trendtabellen
Het gedeelde scherm met trendgrafieken en trendtabellen is een combinatie van de trendgrafiek en de
trendtabelbewakingsweergave. Dit scherm is handig voor het tegelijkertijd bekijken van de huidige status en
geschiedenis van geselecteerde gemeten parameters in grafische opmaak en andere geselecteerde gemeten
parameters in tabelvorm.
Als er twee hoofdparameters worden geselecteerd, wordt de eerste hoofdparameter weergegeven als
trendgrafiek en de tweede als trendtabel. Er kunnen andere hoofdparameters worden geselecteerd door de
parameteraanduiding in de parametertegel aan te raken. Als er meer dan twee hoofdparameters worden
geselecteerd, worden de eerste twee hoofdparameters weergegeven als trendgrafiek en de derde en vierde –
als er een vierde wordt geselecteerd – als trendtabel. De tijdschaal voor gegevens die worden weergegeven
in de trendgrafiekweergave(n) van hoofdparameters is onafhankelijk van de tijdschaal die wordt weergegeven
in de trendtabelweergave(n). Zie voor meer informatie over de trendgrafiekweergave "Bewakingsscherm met
trendgrafieken" op pagina 93. Zie voor meer informatie over de trendtabelweergave "Trendtabellen" op
pagina 97.
5.3.6
Fysiologiescherm
Het fysiologiescherm is een animatie van de wisselwerking tussen hart, bloed en het vaatstelsel. Wat er op
dit scherm wordt weergegeven, hangt af van de bewakingstechnologie die er wordt gebruikt. Zo wordt er als
de weefseloximetriefunctie is ingeschakeld, gebruik gemaakt van drie extra animaties voor weergave van
beschikbare meetplaatsen voor weefseloximetrie samen met de hemodynamische parameters. Zie
"Weefseloximetriefysiologiescherm" op pagina 246. De waarden voor continue parameters worden in samenhang
met de animatie weergegeven.
Op het fysiologiescherm is het beeld van een kloppend hart een visuele weergave van de hartslag, maar geen
exacte weergave van het aantal slagen per minuut. Belangrijke componenten van dit scherm worden
genummerd weergegeven in afbeelding 5-12. Dit voorbeeld betreft het continue fysiologiescherm bij actieve
bewaking met de HemoSphere-Swan-Ganz-module en geïntegreerde ECG-, MAP- en CVD-signalen.
1
De ScvO
weergegeven als de HemoSphere-oximetriekabel is aangesloten en de veneuze zuurstofsaturatie
daar actief mee wordt bewaakt.

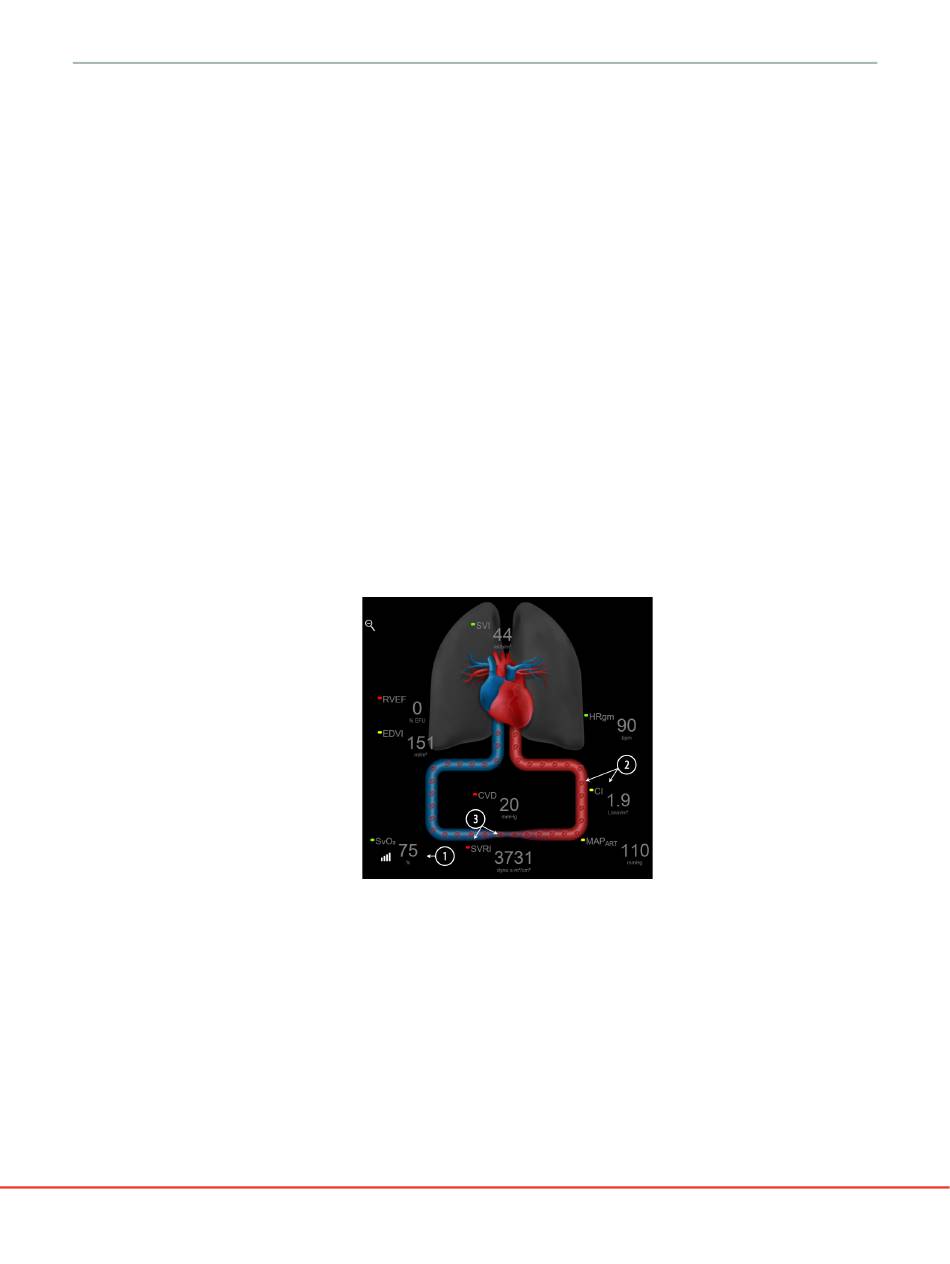

Afbeelding 5-12 Fysiologiescherm bij bewaking met de
HemoSphere-Swan-Ganz-module
/SvO
-parametergegevens en de signaalkwaliteitsindicator (SQI) worden hier
2
2
5 Navigeren van de geavanceerde HemoSphere-monitor
99
