INSTALLATION DES UNITÉS

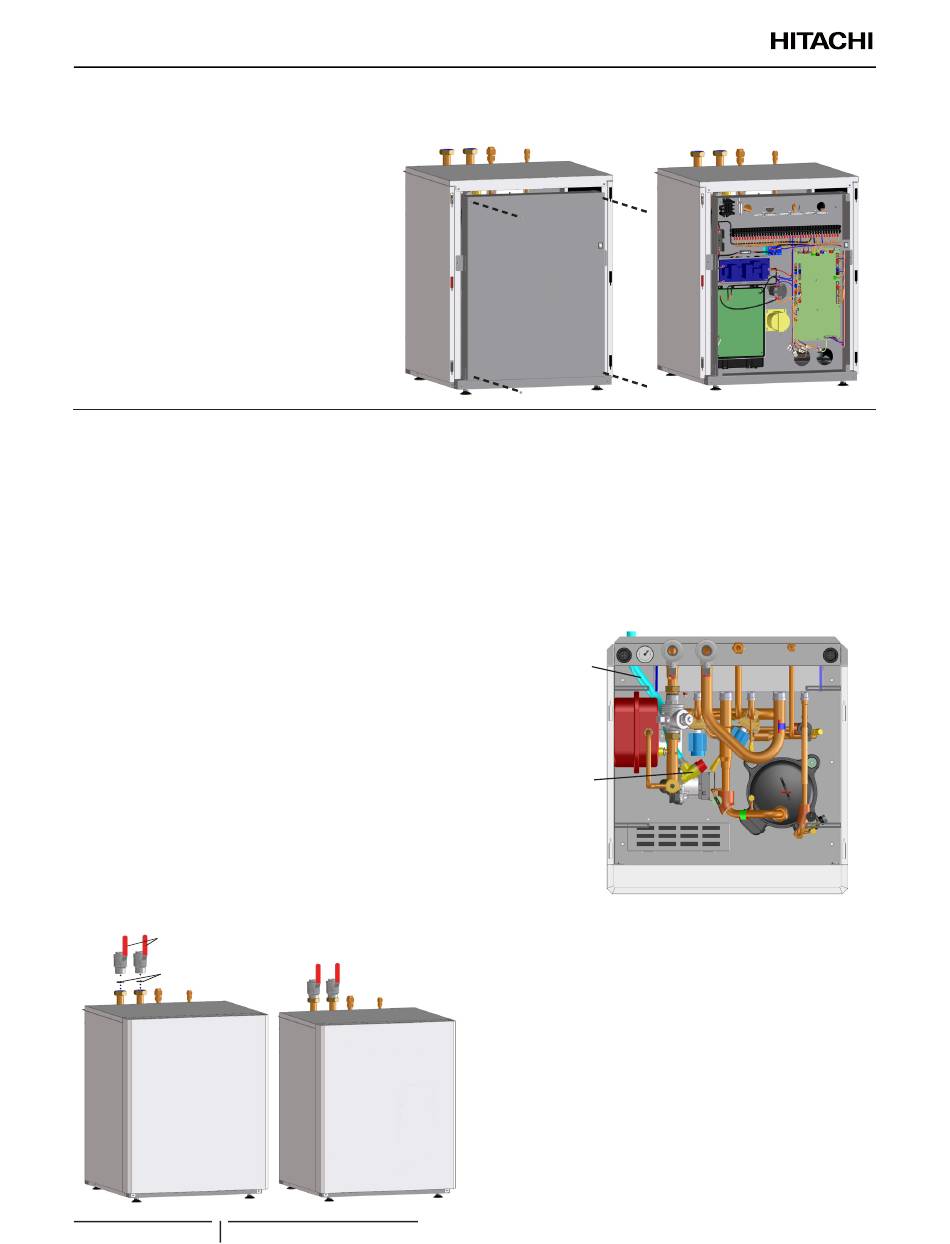

Retrait du panneau du coffret électrique
S'il s'avère nécessaire d'accéder aux composants
électriques, veuillez observer les étapes suivantes :
1 Retirez le panneau avant de l'unité intérieure.
2 Dévissez les 2 vis avant et les 2 vis inférieures
qui fixent le coffret électrique à la structure de
l'unité.
6.3 INSTALLATION DE L'UNITÉ INTÉRIEURE
?
R E M A R Q U E
Essayez de réaliser cette procédure en suivant toutes les étapes dans l'ordre exact présenté ci-dessous.
Les illustrations correspondent au YUTAKI S80 TYPE 1, mais la procédure d'installation est identique pour le TYPE 2.
Procédure d'installation
1 Connexion des tuyaux de chauffage
2 Connexion de ligne des condensats
3 Connexion des tuyauteries frigorifiques
4 Connexion du câblage de transmission et d'alimentation
5 Connexion du câblage du contrôleur de l'utilisateur
6 Procédure de mise à niveau
7 Test et vérification
8 Montage du panneau
6.3.1 Connexion des tuyaux de chauffage
L'unité est fournie avec deux soupapes d'arrêt qui doivent être
connectées aux connexions de la tuyauterie d'arrivée / sortie
de l'eau. Grâce à ces soupapes d'arrêt, il est très facile de
connecter l'unité intérieure au système de chauffage en utilisant
les joints d'étanchéité fournis juste en dessous des soupapes
(connexion G 1-1/4"). L'installation de chauffage peut alors
continuer.
Soupapes
d'arrêt
Joints
134
PMML0340B rev.1 - 03/2016
All manuals and user guides at all-guides.com
6.3.2 Connexion de ligne des condensats
Pour une bonne évacuation, raccordez le tuyau d'évacuation de
la soupape de sûreté au système d'évacuation général.
?
•
•
6.3.3 Connexion des tuyauteries frigorifiques
Réalisez le raccordement de la tuyauterie de frigorigène en
tenant compte des considérations données dans le CD-ROM
fourni avec l'unité. Les raccordements de la tuyauterie de gaz
frigorigène sont à raccord conique.
Tuyau
d'évacuation
pour soupape
de sûreté
Soupape
de sûreté
R E M A R Q U E
La soupape de sûreté s'active lorsque la pression d'eau atteint 3 bars.
Les connexions d'évacuation doivent être placées sur tous les points
faibles de l'installation afin de permettre une évacuation complète du
circuit durant la maintenance.
