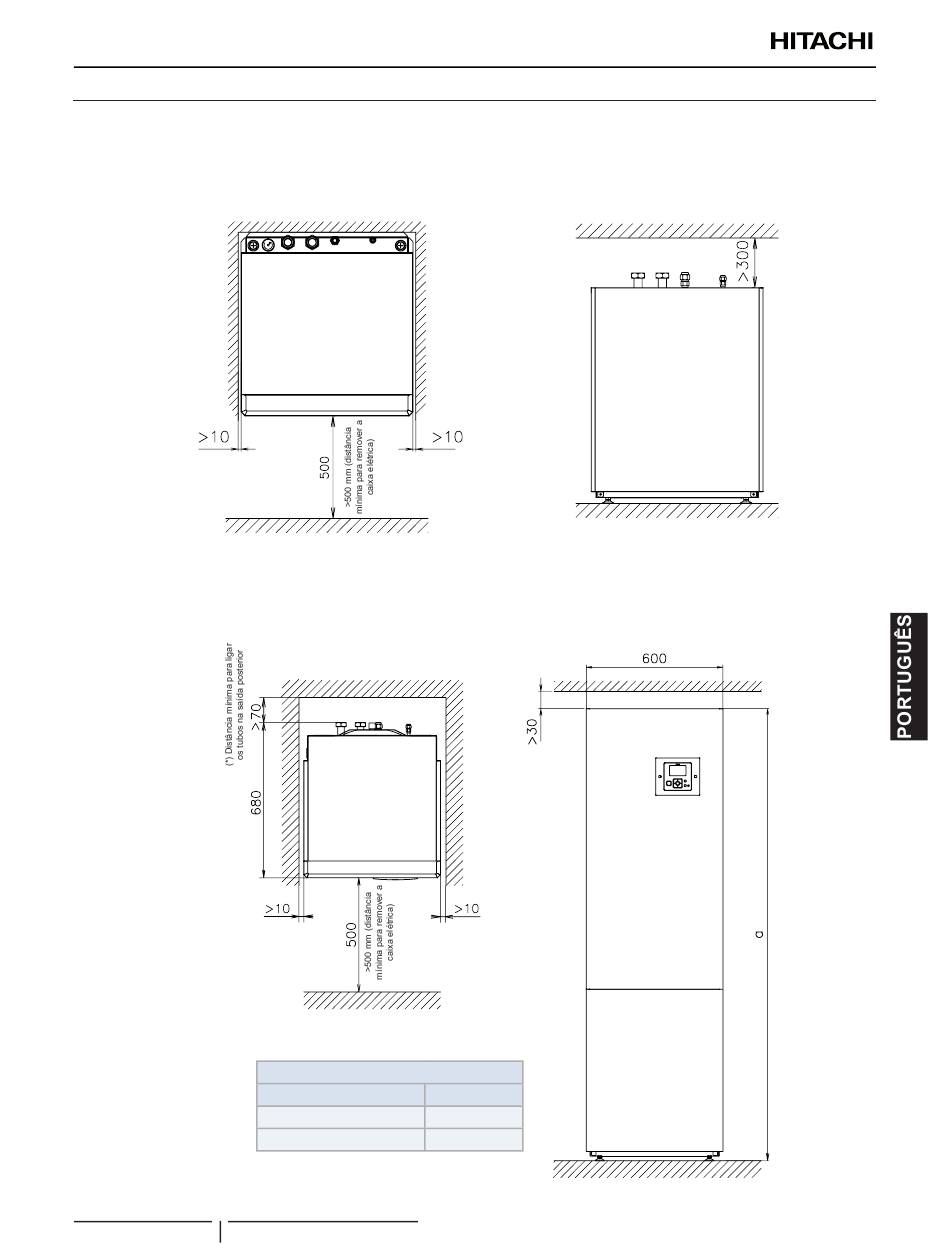

DIMENSÕES GERAIS
3.2 ZONA DE MANUTENÇÃO
3.2.1 TIPO 1: Versão para funcionamento com DHW, mas com depósito remoto
RWH-(4.0-6.0)(V)NFE
Lado esquerdo
É possível realizar a manutenção com
este espaço, mas para trabalhar mais
facilmente em alguns componentes é
recomendável um espaço > 500 mm.
3.2.2 TIPO 2: Versão para funcionamento com depósito de DHW HITACHI
Depósito de DHW instalado sobre a unidade interior -
RWH-(4.0-6.0)(V)NFWE + DHWS(200/260)S-2.7H2E
Lado esquerdo
É possível realizar a manutenção com
este espaço, mas para trabalhar mais
facilmente em alguns componentes é
recomendável um espaço > 500 mm.
185
PMML0340B rev.1 - 03/2016
All manuals and user guides at all-guides.com
Vista de cima
Lado direito
Vista de cima
Dimensões de acordo com a unidade (mm)
Unidade
Dimensão "a"
RWH + DHWS200S-2.7H2E
RWH + DHWS260S-2.7H2E
Vista frontal
Lado direito
1980
2289
Vista frontal
Unidades em mm
Unidades em mm
