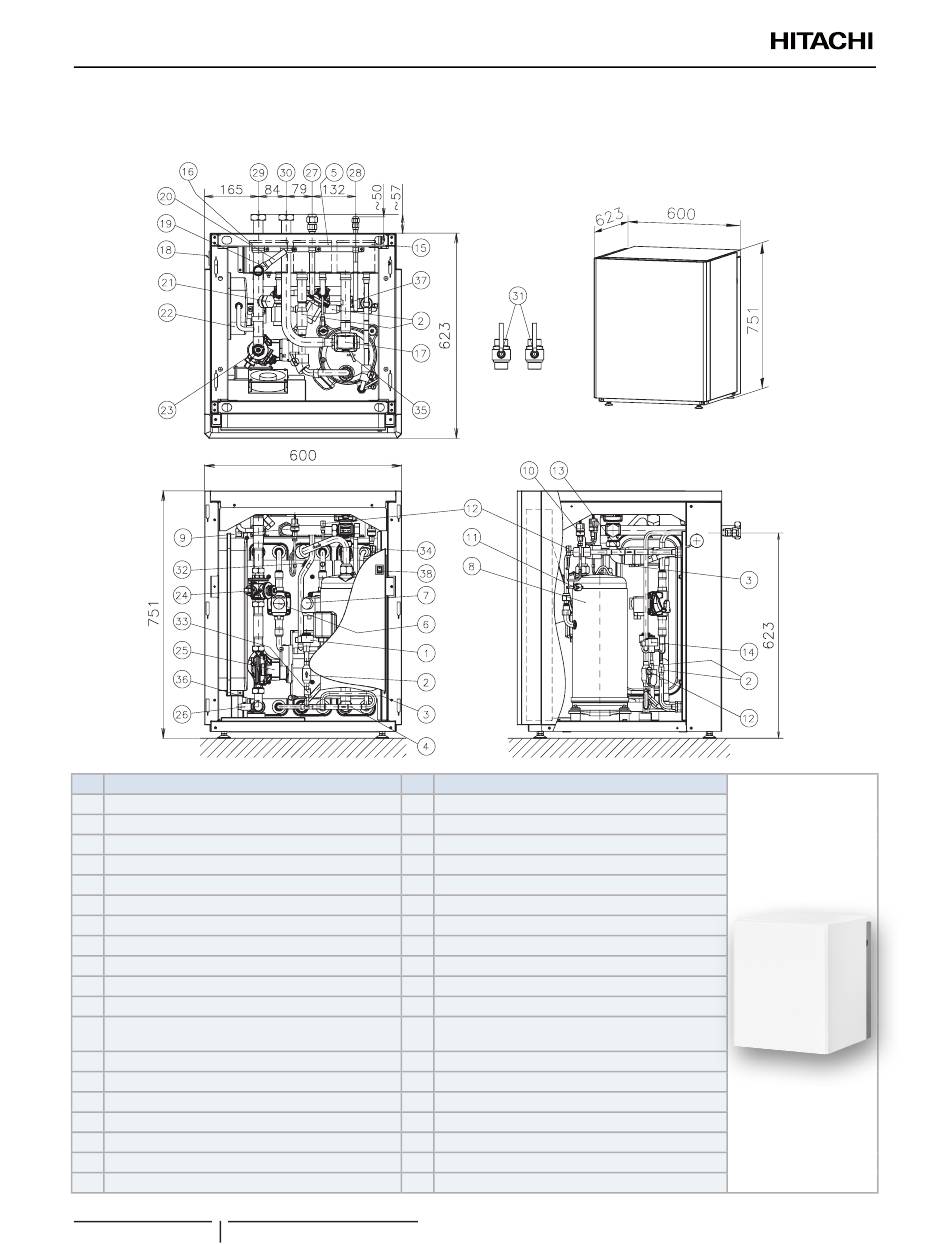

ΓΕΝΙΚΕΣ ΔΙΑΣΤΑΣΕΙΣ
3.1.2 ΤΥΠΟΣ 2: Έκδοση για λειτουργία με δεξαμενή DHW της HITACHI
RWH-(4.0-6.0)(V)NFWE
Κάτοψη
Πρόσοψη
XEKS 1718
Αριθ.
Όνομα εξαρτήματος
1
Ηλεκτρονική βαλβίδα εκτόνωσης (R410A)
2
Φίλτρο ψυκτικού (x2)
3
Σύνδεση ελέγχου (R410A)
4
Βαλβίδα ελέγχου (R410A)
5
Εναλλάκτης θερμότητας τύπου πλάκας (R410A-R134a) 24
6
Ηλεκτρομαγνητική βαλβίδα (1 κύκλος)
7
Ηλεκτρομαγνητική βαλβίδα (2 κύκλοι)
8
Συμπιεστής
9
Αισθητήρας χαμηλής πίεσης (Ps)
10
Αισθητήρας υψηλής πίεσης (Pd)
11
Διακόπτης υψηλής πίεσης (PSH)
12
Σύνδεση ελέγχου (R134a)
13
Βαλβίδα ελέγχου (R134a)
14
Ηλεκτρονική βαλβίδα εκτόνωσης (R134a)
15
Εναλλάκτης θερμότητας τύπου πλάκας (R134a-H2O)
16
Εναλλάκτης θερμότητας τύπου πλάκας (R410A-H2O)
17
Βαλβίδα 3 κατευθύνσεων
18
Μανόμετρο
19
Βαλβίδα ασφαλείας
328
PMML0340B rev.1 - 03/2016
All manuals and user guides at all-guides.com
Αριθ.
20
Σωλήνας αποχέτευσης
21
Σύνδεση για έξοδο δεξαμενής του DHW
22
Δοχείο εκτόνωσης 12L
23
Εξαερωτήρας
Φίλτρο νερού
25
Αντλία νερού
26
Θύρα πίεσης νερού
27
Σύνδεση σωληνώσεων ψυκτικού αερίου-∅15,88 (5/8")
28
Σύνδεση σωλήνωσης ψυκτικού υγρού-∅9,52 (3/8")
29
Σύνδεση σωληνώσεων εισόδου νερού-G 1 1/4" Θηλυκό
30
Σύνδεση σωληνώσεων εξόδου νερού-G 1 1/4" Θηλυκό
Βαλβίδα διακοπής λειτουργίας (παρεχόμενο από το
31
εργοστάσιο)
32
Σωλήνας ψυκτικού αερίου θερμίστορ
33
Σωλήνας ψυκτικού υγρού θερμίστορ
34
Αναρρόφηση συμπιεστή θερμίστορ
35
Εκκένωση συμπιεστή θερμίστορ
36
Θερμίστορ εισόδου νερού
37
Θερμίστορ εξόδου νερού
38
Κουμπί για λειτουργία "εκτάκτου ανάγκης" DHW
Πλαϊνή όψη
Όνομα εξαρτήματος
Μονάδες σε: χιλ
