ΕΓΚΑΤΑΣΤΑΣΗ ΜΟΝΑΔΩΝ

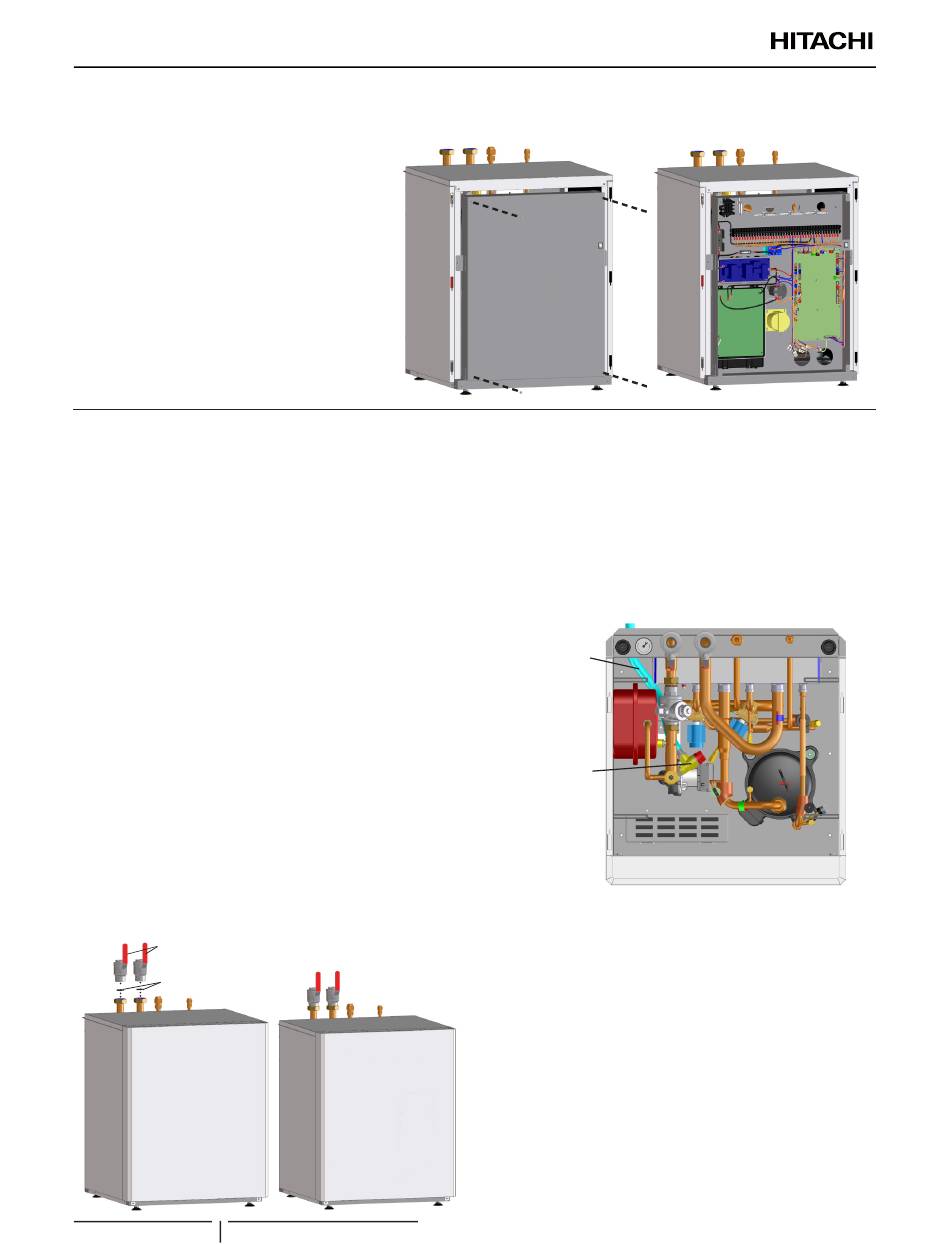

Αφαίρεση του καλύμματος ηλεκτρικού κουτιού
Για να έχετε πρόσβαση στα ηλεκτρικά εξαρτήματα,
ακολουθήστε αυτά τα βήματα:
1 Αφαιρέστε το μπροστινό κάλυμμα της
εσωτερικής μονάδας.
2 Ξεβιδώστε τις 2 μπροστινές βίδες και τις 2 κάτω
βίδες, οι οποίες στερεώνουν το ηλεκτρικό κουτί
στο σκελετό της μονάδας.
6.3 ΕΓΚΑΤΑΣΤΑΣΗ ΤΗΣ ΕΣΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ
?
Σ Η Μ Ε Ι Ω Σ Η
Παρακαλούμε, προσπαθήστε να εκτελέσετε αυτή τη διαδικασία ακολουθώντας όλα τα βήματα ακριβώς με τη σειρά που περιγράφεται παρακάτω.
Οι εικόνες που παρουσιάζονται αντιστοιχούν στο YUTAKI S80 ΤΥΠΟΥ 1, αλλά χρησιμοποιείται ακριβώς η ίδια διαδικασία εγκατάστασης για τον ΤΥΠΟ 2.
Διαδικασία εγκατάστασης
1 Σύνδεση των σωλήνων θέρμανσης
2 Σύνδεση των σωλήνων αποχέτευσης
3 Σύνδεση σωλήνωσης ψυκτικού
4 Τροφοδοσία και σύνδεση καλωδίωσης μετάδοσης
5 Σύνδεση καλωδίωσης του χειριστηρίου χρήστη
6 Διαδικασία ισοστάθμισης
7 Δοκιμή και έλεγχος
8 Συναρμολόγηση καλύμματος
6.3.1 Σύνδεση των σωλήνων θέρμανσης
Η μονάδα διαθέτει δυο βαλβίδες διακοπής παρεχόμενες από
το εργοστάσιο, οι οποίες πρέπει να συνδεθούν στο σωλήνα
εισόδου/εξόδου νερού. Με αυτές τις βαλβίδες διακοπής είναι
πολύ εύκολη η σύνδεση της εσωτερικής μονάδας στο σύστημα
θέρμανσης χρησιμοποιώντας στεγανοποιητικά παρεμβύσματα
του εργοστασίου ακριβώς κάτω από τις βαλβίδες (G 1-1/4"
σύνδεση). Κατόπιν, μπορείτε να πραγματοποιήσετε την
εγκατάσταση θέρμανσης.
Βαλβίδες
διακοπής
Παρεμβύσματα
350
PMML0340B rev.1 - 03/2016
All manuals and user guides at all-guides.com
6.3.2 Σύνδεση των σωλήνων αποχέτευσης
Για μια σωστή αποχέτευση, συνδέστε το σωλήνα αποχέτευσης
για τη βαλβίδα ασφαλείας με το γενικό σύστημα αποχέτευσης.
?
•
•
6.3.3 Σύνδεση σωλήνωσης ψυκτικού
Πραγματοποιήστε τη σύνδεση των σωλήνων ψυκτικού σύμφωνα
με τις προτάσεις που υποδεικνύονται στο CD-ROM της μονάδας.
Οι συνδέσεις της σωλήνωσης ψυκτικού είναι ρακόρ.
Σωλήνας
αποχέτευσης
για βαλβίδα
ασφαλείας
Βαλβίδα
ασφαλείας
Σ Η Μ Ε Ι Ω Σ Η
Η βαλβίδα ασφαλείας ενεργοποιείται όταν η πίεση νερού φτάσει τα 3
bars.
Τα καπάκια αποχέτευσης πρέπει να παρέχονται σε όλα τα χαμηλά
σημεία της εγκατάστασης για να επιτρέψει την πλήρη αποστράγγιση
του κυκλώματος κατά τη συντήρηση.
