ELEKTRISCHE EN BESTURINGSINSTELLINGEN

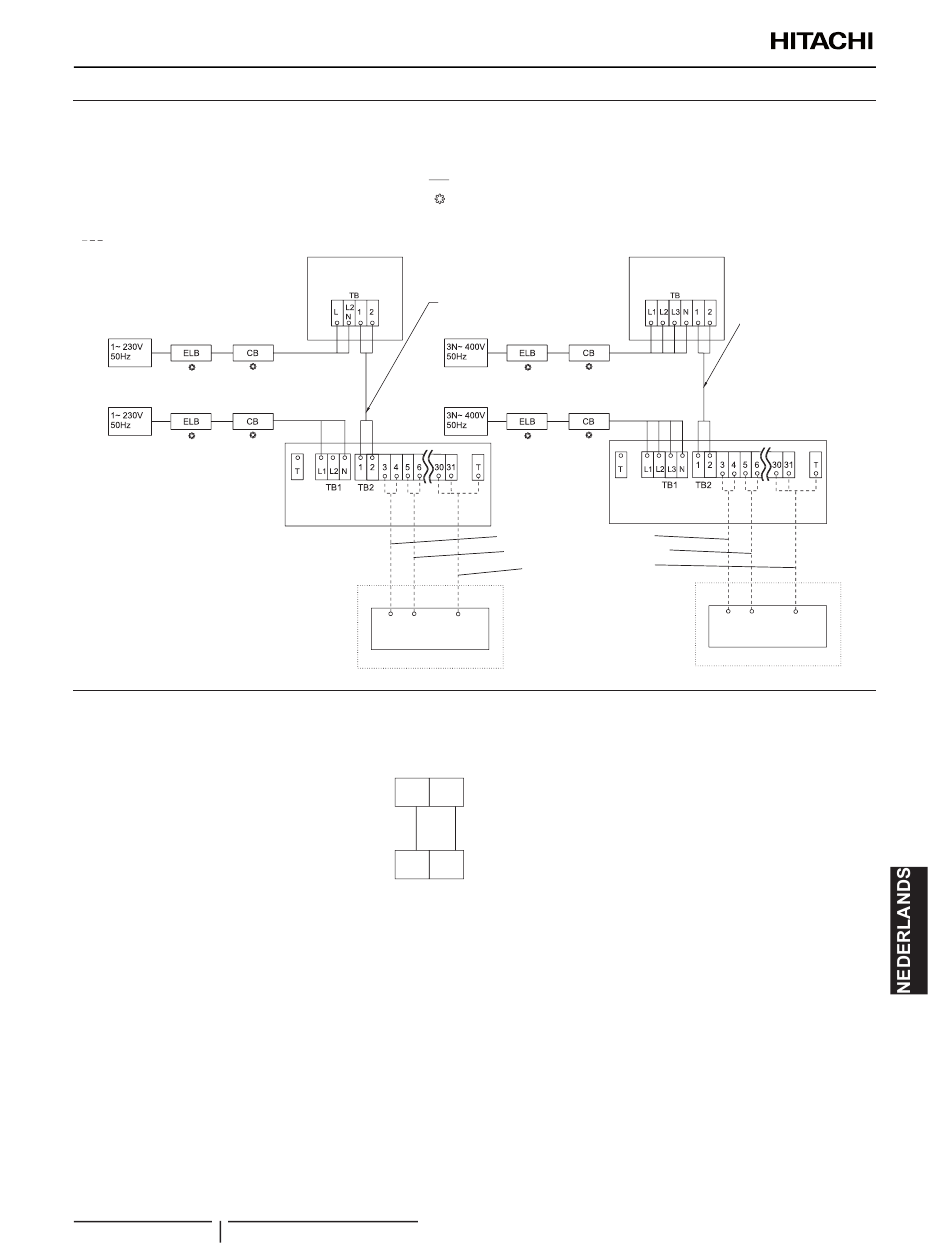

5.2 BEDRADINGSSCHEMA VAN HET SYSTEEM
Sluit units volgens het onderstaande stroomschema aan:
:
TB
Aansluitklemplaat
:
CB
Zekeringautomaat
:
ELB
Aardlekschakelaar
:
Interne bedrading
5.3 TRANSMISSIEKABEL TUSSEN BUITEN- EN BINNENUNIT
•
De transmissie is aangesloten op klemmen 1-2.
•
Het H-LINK II-bedradingssysteem vereist slechts twee transmissiekabels die de binnen- en de buitenunit verbinden.
•
Gebruik een gedraaid kabelpaar (0,75 mm²) voor de besturingskabel tussen de buitenunit en de binnenunit. Gebruik kabels met
2 kernen (gebruik geen kabel met meer dan 3 kernen).
•
Gebruik afgeschermde kabels met een kabeldikte conform de lokale voorschriften voor verbindingskabels van minder dan 300
m, om de units tegen ruis te beschermen.
•
Als u geen kabelkanaal gebruikt, bevestig dan rubberbussen op het paneel met behulp van plakband.
!
L E T O P
Controleer of de transmissiekabels niet verkeerd zijn aangesloten op delen die onder spanning staan, waardoor de PCB beschadigd zou kunnen raken.
267
PMML0340B rev.1 - 03/2016
All manuals and user guides at all-guides.com
:
Aanwezige bedrading
:
Niet meegeleverd
:
1,2
Communicatie binnen/buiten
Buitenunit
Bedieningskabel
RAS-WHVNP(E)
(afgeschermd gevlochten gedraaid
kabelpaar of afgeschermd gedraaid
kabelpaar) DC5V (niet-polaire
transmissie, H-LINK systeem).
Binnenunit
RWH-VNF(W)E
Optioneel
Binnenunit
1
2
Buitenunit
1
2
Buitenunit
RAS-WHNPE
Kabel van gebruikersbesturing
Kabel thermistor warmwaterketel
Kabel verwarmingselement
warmwaterketel
Bedieningskabel
(afgeschermd
gevlochten
gedraaid kabelpaar
of afgeschermd
gedraaid kabelpaar)
DC5V (niet-polaire
transmissie, H-LINK
systeem).
Binnenunit
RWH-NF(W)E
Optioneel
