TUBERÍAS DE AGUA Y DE REFRIGERANTE
4.3 CALEFACCIÓN Y ACS
!
P E L I G R O
Antes de conectar la unidad interior a la alimentación eléctrica llene los circuitos de calefacción y de ACS con agua y compruebe la presión
de agua y la ausencia total de fugas.

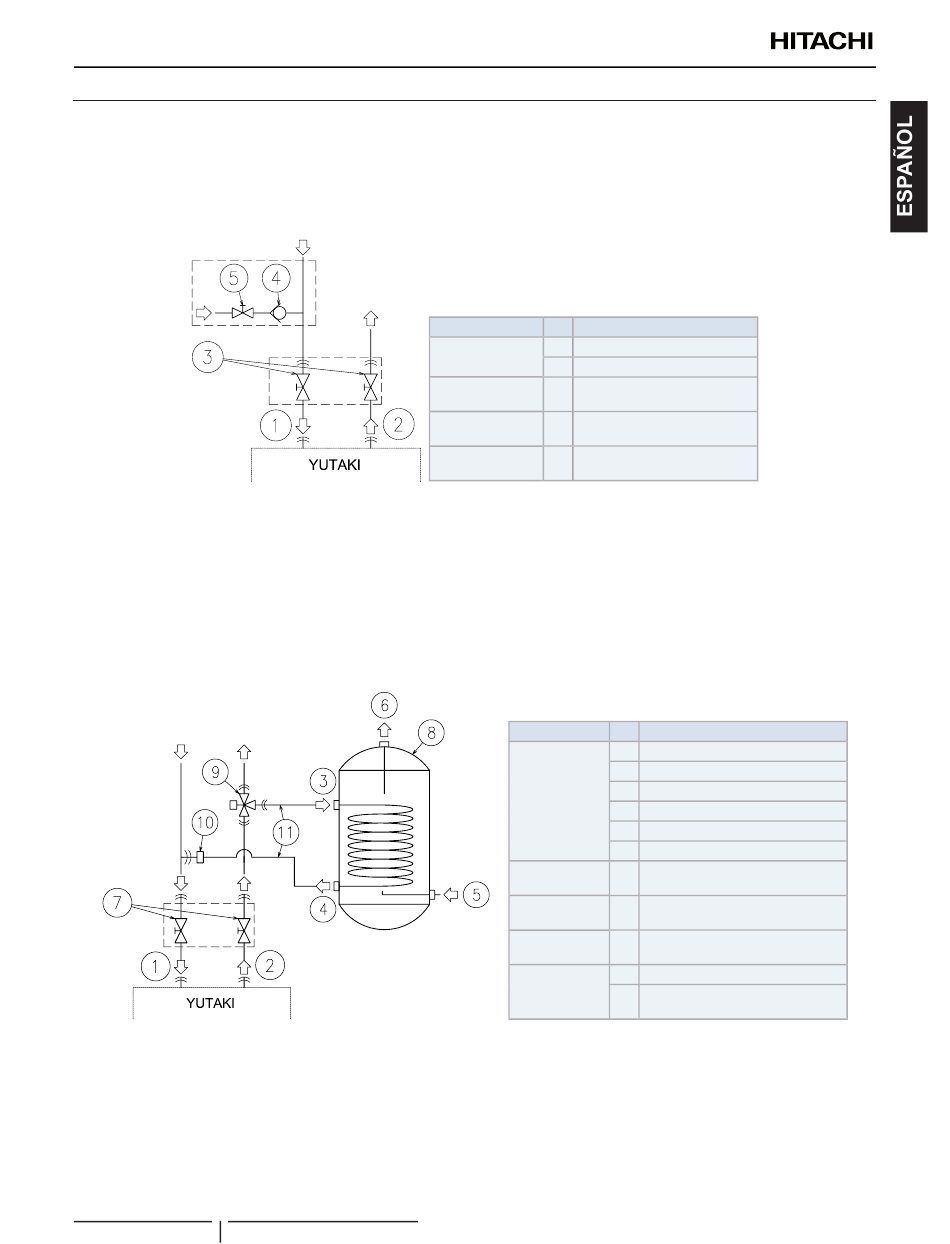

4.3.1 Elementos hidráulicos adicionales necesarios para calefacción
Los siguientes elementos hidráulicos son necesarios para realizar correctamente el circuito de agua de calefacción:
Dos válvulas de cierre (suministradas de fábrica) (3): se deben instalar en la unidad interior. Una en la conexión de la
entrada de agua (1) y otra en la conexión de la salida de agua (2) para facilitar tareas de mantenimiento.
Al llenar la unidad interior, se debe conectar 1 válvula de retención (accesorio ATW-WCV-01) (5) con 1 válvula de cierre
(suministrada por el instalador) (4) en el punto de llenado de agua. La válvula de retención actúa como un dispositivo de
seguridad para proteger a la instalación de la presión y el flujo de retorno y del contrasifonaje de agua no potable en la red de
suministro de agua potable.
4.3.2 Elementos hidráulicos necesarios para ACS

TIPO 1: Versión para el funcionamiento con ACS pero con depósito remoto
La unidad YUTAKI S80 TIPO 1 no se suministra de fábrica preparada para el funcionamiento del ACS, pero se pueden instalar los
siguientes elementos para producir agua caliente sanitaria:
En combinación con la unidad interior se debe instalar un depósito de agua caliente sanitaria (8) (depósito remoto).
En un punto de la tubería de salida de agua de la instalación se debe conectar una válvula de 3 vías (9) (accesorio ATW-3WV-01).
En un punto de la tubería de entrada de agua de la instalación se debe conectar una bifurcación en T (10) (suministrada
por el instalador).
Dos tuberías de agua (suministradas por el instalador) (11). Una entre la válvula de 3 vías y la entrada de la bobina de cale-
facción (3) del depósito de ACS, y la otra entre la bifurcación en T y la salida de la bobina de calefacción (4) del depósito de ACS.
45
PMML0340B rev.1 - 03/2016
All manuals and user guides at all-guides.com
Tipo
Conexiones de las
tuberías
Suministrado de
fábrica
Accesorios
Suministrado por
el instalador
Nombre del componente
1
Entrada de agua (calefacción)
2
Salida de agua (calefacción)
Válvula de cierre (accesorio
3
suministrado de fábrica)
Válvula de retención de agua
4
(accesorio ATW-WCV-01)
5
Válvula de cierre
Tipo
Nombre del componente
1
Entrada de agua (calefacción)
2
Salida de agua (calefacción)
3
Entrada a la bobina de calefacción
Conexiones de
las tuberías
4
Salida de la bobina de calefacción
5
Entrada de agua (ACS)
6
Salida de agua (ACS)
Suministrado de
Válvula de cierre (accesorio
7
fábrica
suministrado de fábrica)
Suministrado
Depósito de agua caliente sanitaria
8
por el instalador
remoto
Válvula de 3 vías
Accesorios
9
(accesorio ATW-3WV-01)
10
Bifurcación en T
Suministrado
Tuberías de la bobina de
por el instalador
11
calefacción
