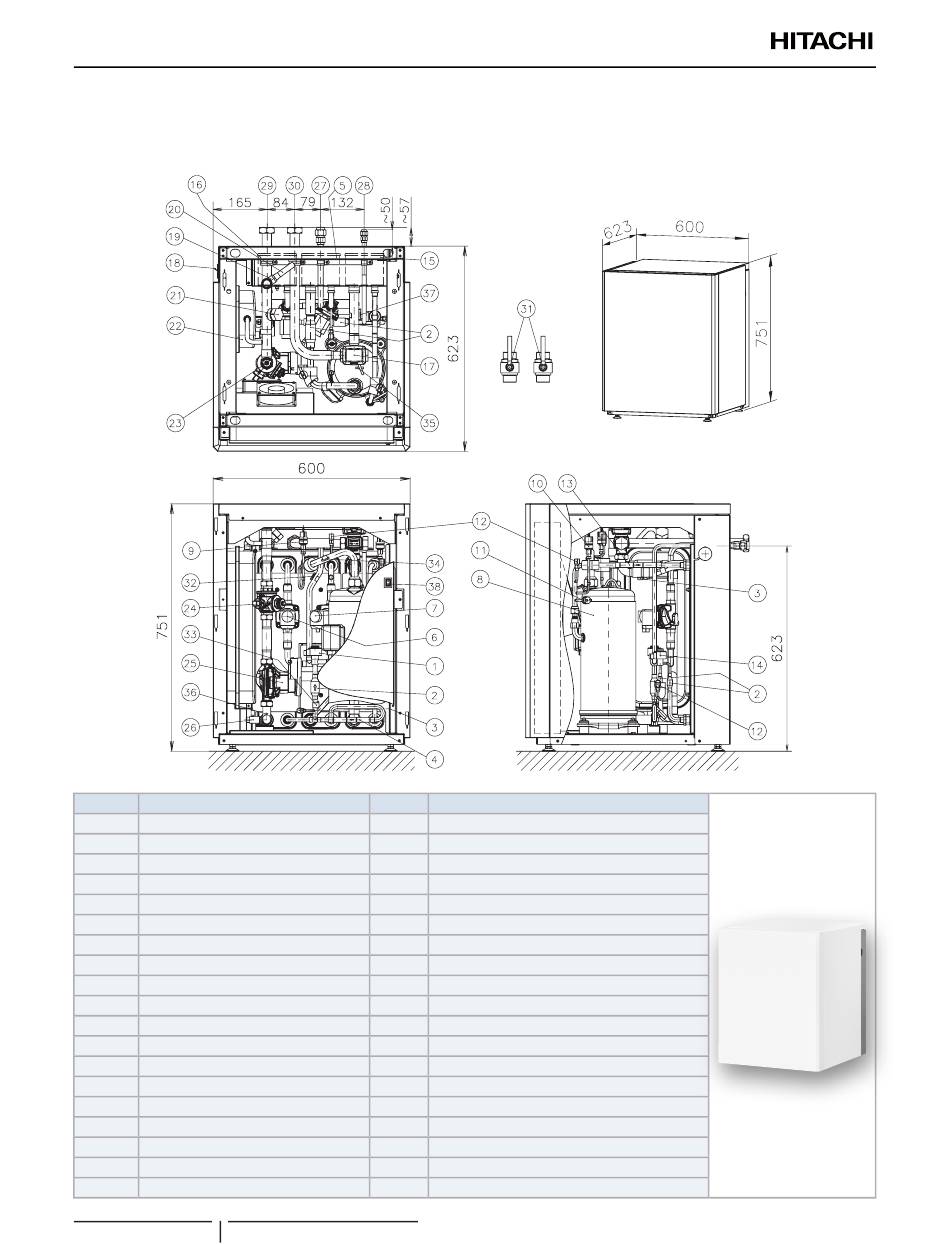

GENERELLE MÅL
3.1.2 TYPE 2: Version til drift med HITACHI varmtvandsbeholder
RWH-(4.0-6.0)(V)NFWE
Set ovenfra
Set forfra
XEKS 1718
Nummer
Delens navn
1
Elektronisk ekspansionsventil (R410A)
2
Kølemiddelsi (2 stk.)
3
Kontrolmuffe (R410A)
4
Kontrolventil (R410A)
5
Pladevarmeveksler (R410A-R134a)
6
Magnetventil (1 kredsløb)
7
Magnetventil (2 kredsløb)
8
Kompressor
9
Lavtrykssensor (Ps)
10
Højtrykssensor (Pd)
11
Højtrykskontakt (PSH)
12
Kontrolmuffe (R134a)
13
Kontrolventil (R134a)
14
Elektronisk ekspansionsventil (R134a)
15
Pladevarmeveksler (R134a-H2O)
16
Pladevarmeveksler (R410A-H2O)
17
3-vejs ventil
18
Manometer
19
Sikkerhedsventil
220
PMML0340B rev.1 - 03/2016
All manuals and user guides at all-guides.com
Nummer
20
Afløbsrør
21
Tilslutning til udløb fra varmtvandsbeholder
22
Ekspansionsbeholder 12 L
23
Luftudskiller
24
Vandfilter
25
Vandpumpe
26
Vandtrykport
27
Tilslutning af kølegasrør - ∅15,88 (8")
28
Tilslutning af kølemiddelrør - ∅9,52 (8")
29
Tilslutning af vandindløbsrør - G 1 1/4" hun
30
Tilslutning af vandudløbsrør - G 1 1/4" hun
31
Afspærringsventil (leveret fra fabrikken)
32
Termistor til kølegasrør
33
Termistor til kølemiddelrør
34
Kompressor sugetermistor
35
Kompressor udladningstermistor
36
Vandindtag termistor
37
Vandafløb termistor
38
Kontakt til nøddrift af DHW
Delens navn
Set fra siden
Enheder i: mm
