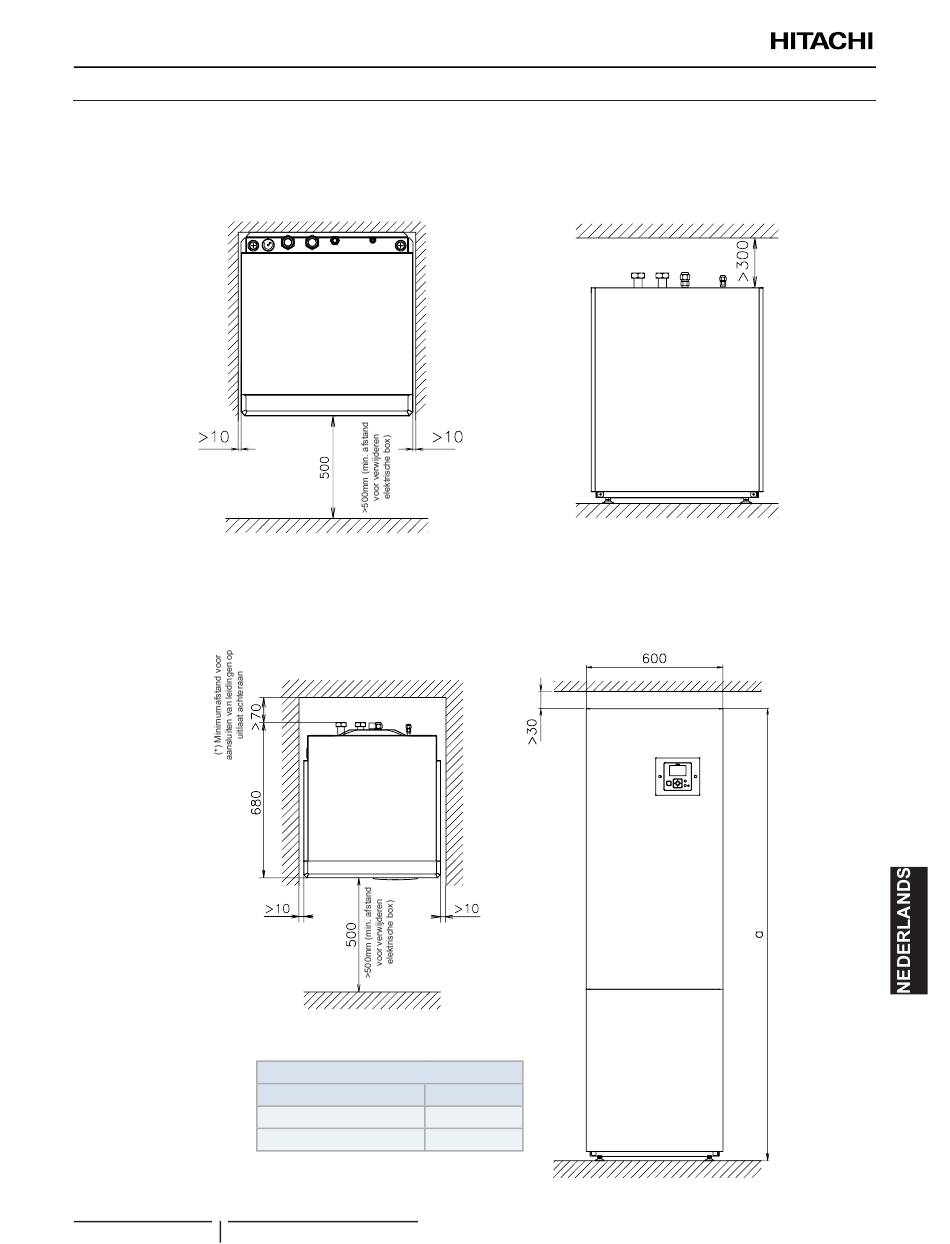

ALGEMENE AFMETINGEN
3.2 ONDERHOUDSRUIMTE
3.2.1 TYPE 1: Versie voor gebruik met warmwaterketel maar met aparte ketel
RWH-(4.0-6.0)(V)NFE
Linkerkant
Met deze ruimte zijn onderhoudswerken
mogelijk, maar om bepaalde onderdelen
vlotter te kunnen bereiken, raden we
aan een ruimte van meer dan 500 mm
vrij te laten.
3.2.2 TYPE 2: Versie voor gebruik met HITACHI-warmwaterketel
Warmwaterketel geïnstalleerd boven op de binnenunit - RWH-(4.0-6.0)(V)NFWE +
DHWS(200/260)S-2.7H2E
Linkerkant
Met deze ruimte zijn onderhoudswerken
mogelijk, maar om bepaalde onderdelen
vlotter te kunnen bereiken, raden we aan
een ruimte van meer dan 500 mm vrij
te laten.
257
PMML0340B rev.1 - 03/2016
All manuals and user guides at all-guides.com
Bovenaanzicht
Rechterkant
Bovenaanzicht
Afmetingen volgens type unit (mm)
Unit
Afmeting "a"
RWH + DHWS200S-2.7H2E
RWH + DHWS260S-2.7H2E
Vooraanzicht
Rechterkant
1980
2289
Vooraanzicht
Eenheden in: mm
Eenheden in: mm
