ΕΓΚΑΤΑΣΤΑΣΗ ΜΟΝΑΔΩΝ
6.2 ΑΦΑΙΡΕΣΗ ΤΩΝ ΚΑΛΎΜΜΑΤΩΝ
Αν απαιτείται πρόσβαση στα εξαρτήματα της εσωτερικής
μονάδας, ακολουθήστε τις παρακάτω οδηγίες.
6.2.1 Αφαίρεση των καλυμμάτων της
εσωτερικής μονάδας
?
Σ Η Μ Ε Ι Ω Σ Η
•
Οι εικόνες που παρουσιάζονται αντιστοιχούν στο YUTAKI S80 ΤΥΠΟΥ
1, αλλά η διαδικασία για την απομάκρυνση καλυμμάτων είναι ακριβώς η
ίδια για τον ΤΥΠΟ 2 εκτός από την περίπτωση των πλαϊνών καλυμμάτων.
•
Το μπροστινό κάλυμμα πρέπει να αφαιρεθεί προτού εκτελέσετε
οποιαδήποτε εργασία μέσα στην εσωτερική μονάδα.
•
Το πίσω κάλυμμα δεν είναι απαραίτητο να αφαιρεθεί.

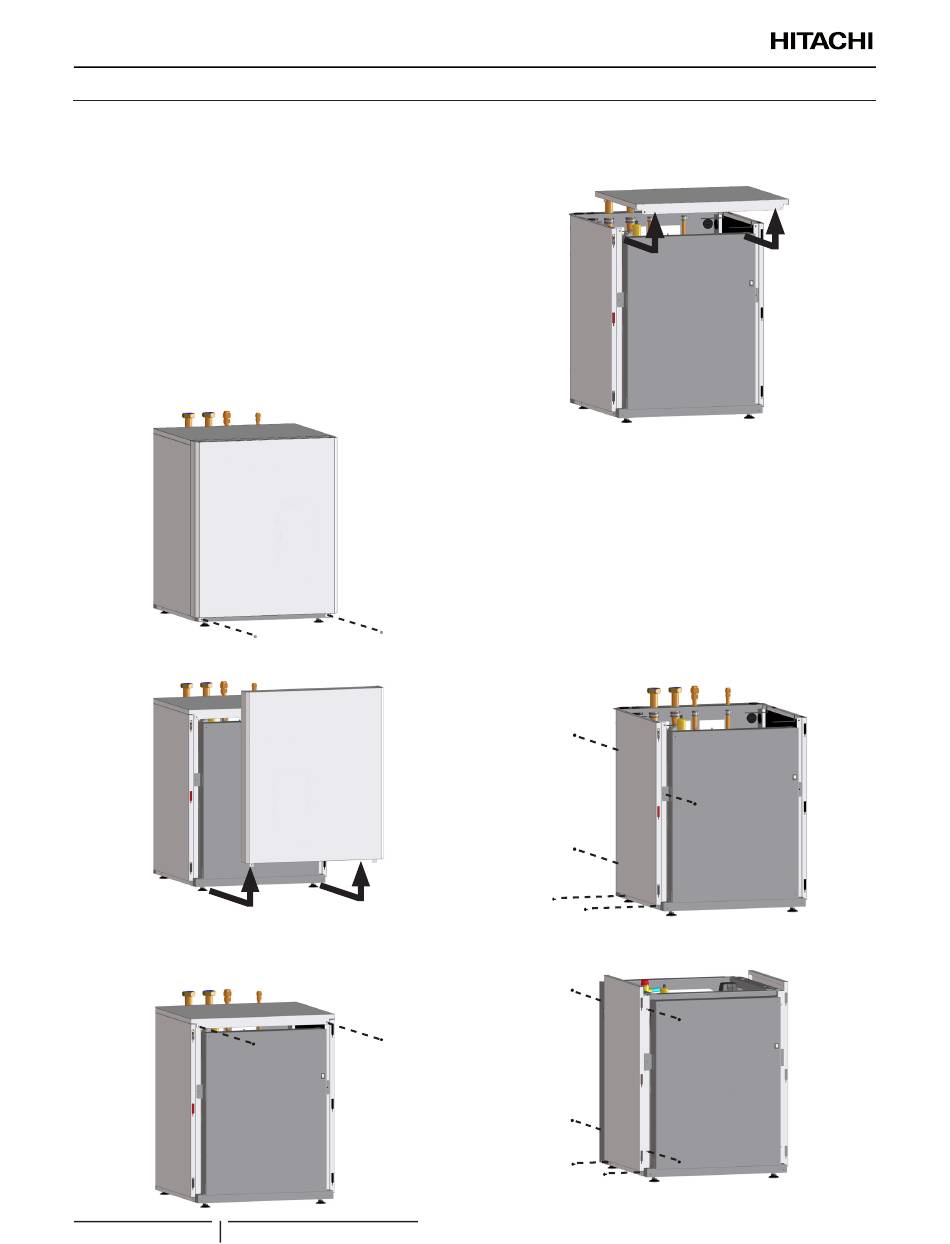

Αφαίρεση του μπροστινού καλύμματος της
εσωτερικής μονάδας
1 Ξεβιδώστε τις 2 βίδες στερέωσης από την κάτω πλευρά.
2 Τραβήξτε το μπροστινό κάλυμμα της εσωτερικής μονάδας
προς τα εμπρός και αφαιρέστε το.
Αφαίρεση του πάνω καλύμματος της εσωτερικής
μονάδας
1 Αφαιρέστε το μπροστινό κάλυμμα της εσωτερικής μονάδας.
2 Ξεβιδώστε τις 2 μπροστινές βίδες στερέωσης.
348
PMML0340B rev.1 - 03/2016
All manuals and user guides at all-guides.com
3 Τραβήξτε το πάνω κάλυμμα της εσωτερικής μονάδας προς
?
Οι εικόνες αναφέρονται στο κάλυμμα αριστερής πλευράς, αλλά η διαδικασία
αφαίρεσης είναι ακριβώς η ίδια και για τη δεξιά πλευρά.
1 Αφαιρέστε το μπροστινό κάλυμμα της εσωτερικής μονάδας.
2 Αφαιρέστε το πάνω κάλυμμα της εσωτερικής μονάδας.
3 Ξεβιδώστε τις βίδες που στερεώνουν το κάλυμμα στην
ΤΥΠΟΣ 1 (5 βίδες)
ΤΥΠΟΣ 2 (6 βίδες)
τα εμπρός και αφαιρέστε το.
Αφαίρεση του πλαϊνού καλύμματος της
εσωτερικής μονάδας
Σ Η Μ Ε Ι Ω Σ Η
εσωτερική μονάδα.
