ALLMÄNA MÅTT

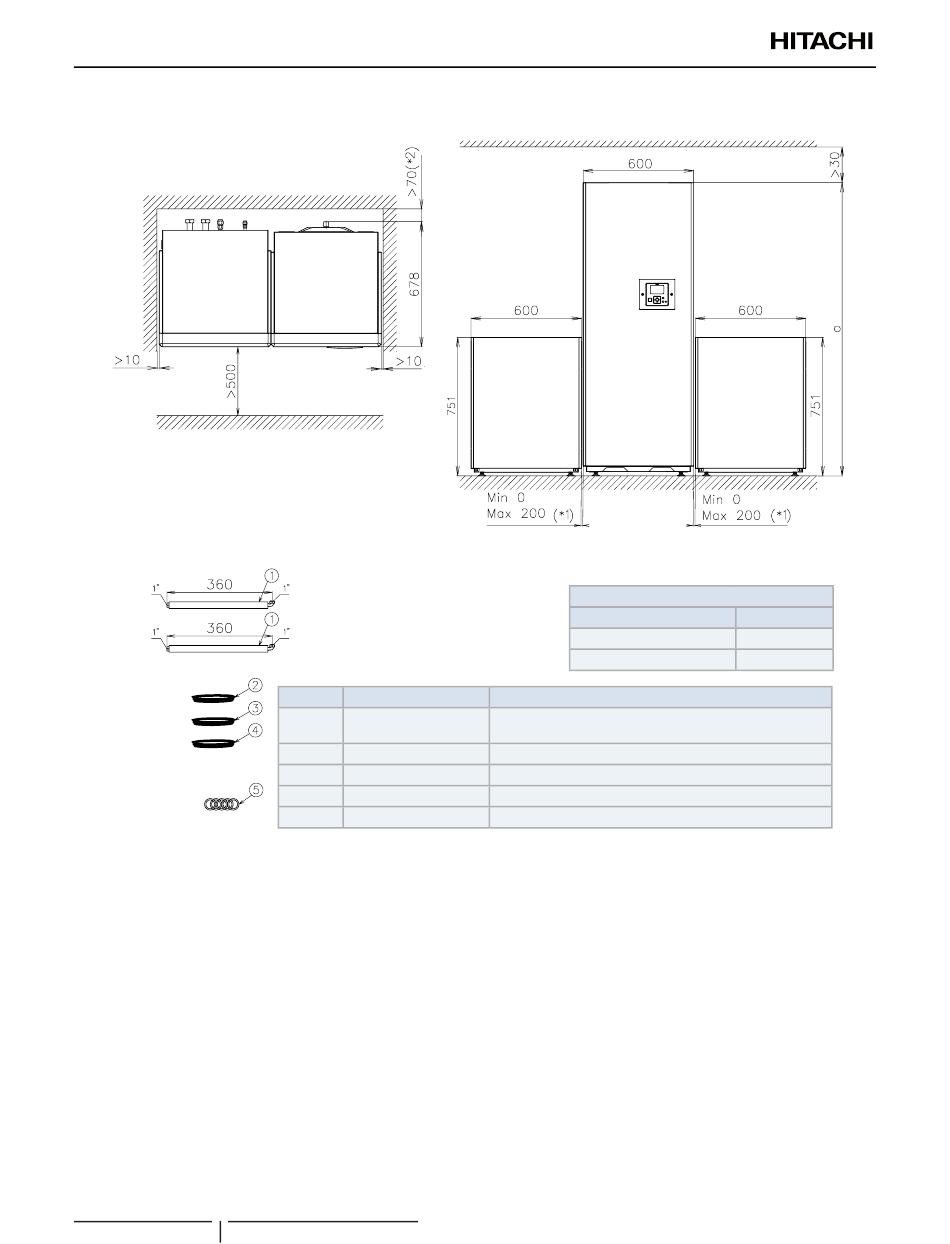

DHW-tank installerad bredvid inomhusenheten - RWH-(4.0-6.0)(V)NFWE + DHWS(200/260)S-2.7H2E
Vy ovanifrån
>500mm (Min. avstånd för
Vänster sida
Inomhusenhet
Service är möjlig med detta
utrymme, men för att underlätta
service av vissa komponenter så
rekommenderas ett utrymme på
minst 500mm
294
PMML0340B rev.1 - 03/2016
All manuals and user guides at all-guides.com
(*2) Min. avstånd för
röranslutningens bakre utlopp
att avlägsna ellådan)
Tank
Höger sida
(*1) Rekommenderat avstånd
mellan inomhusenhet och tank
kan variera från 0 till 200 mm
Märke
Del
1
Flexibla vattenrör (x4)
2
Förlängningskablar
3
Förlängningskablar
4
Förlängningskablar
5
Packning (x5)
Vy framifrån
Alternativ 1:
Inomhusenhet till
vänster om tank
Mått för enheten (mm)
Enhet
RWH + DHWS200S-2.7H2E
RWH + DHWS260S-2.7H2E
Kommentarer
För uppvärmningskonvektor in- och utloppsanslutningar på
inomhusenhet och DHW-tank
För tankens elektriska värmare
Tankens termistor
För enhetens styrmodul
Packningar (x5) för varje flexibelt rör och (+1 i reserv)
Alternativ 2:
Inomhusenhet till
höger om tank
Enheter i mm.
Mått "a"
1980
2289
