KYL- OCH VATTENRÖR
4.3 UPPVÄRMNING OCH DHW
!
FA R A
Anslut inte strömförsörjningen till inomhusenheten och varmvattentanken förrän båda kretsarna har fyllts på med vatten och vattentrycket
och eventuell vattenläcka har kontrollerats.

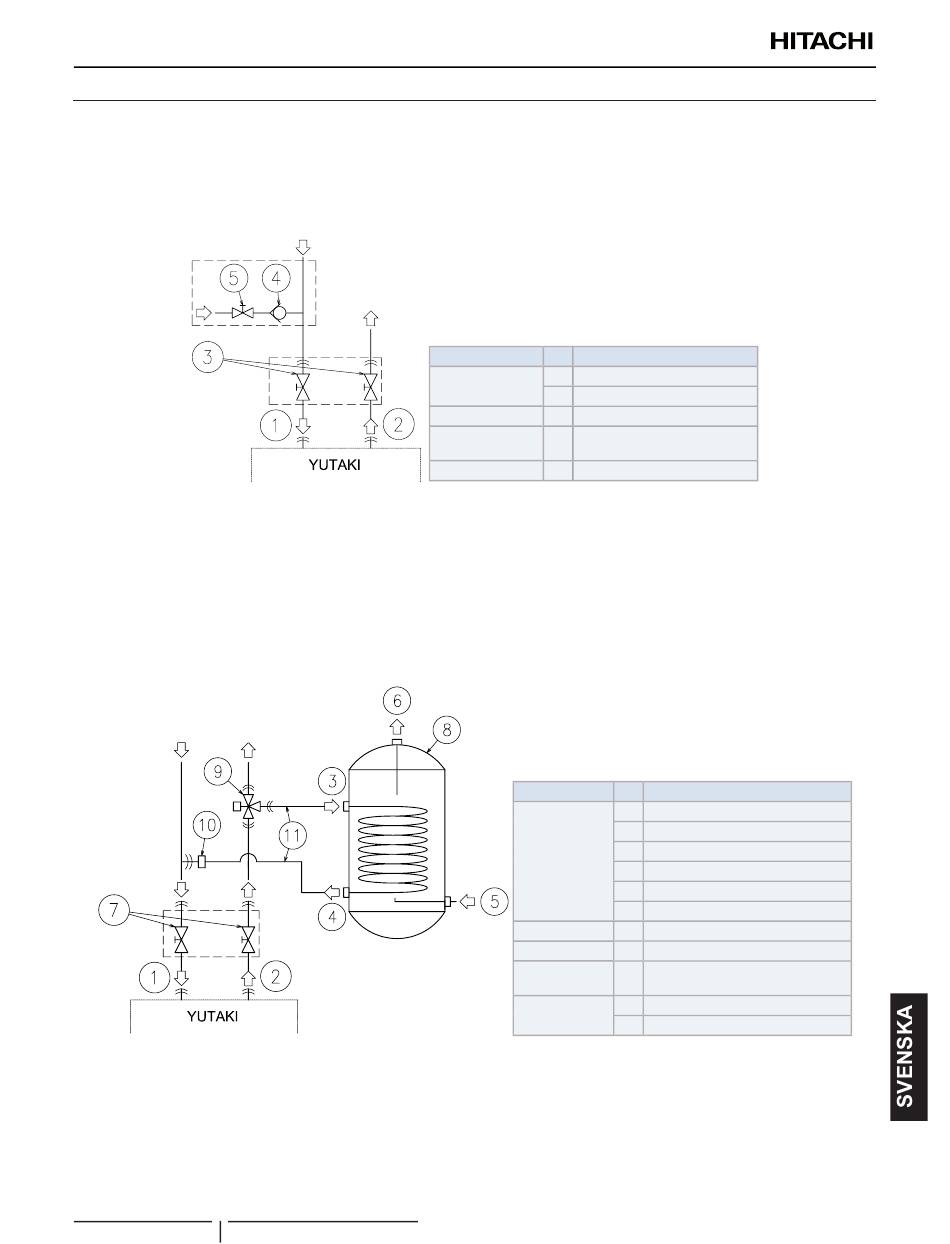

4.3.1 Extra nödvändiga hydrauliska element för uppvärmning
Följande hydrauliska element är nödvändiga för att utföra uppvärmningens vattenkrets korrekt:
•
Två avstängningsventiler (medföljer) (3) måste vara installerade på inomhusenheten. En på anslutningen till vatteninloppet (1)
och en på anslutningen till vattenutloppet (2) för att underlätta underhållsarbete.
•
En backventil (ATW-WCV-01 tillbehör) (5) med en avstängningsventil (medföljer ej) (4) måste anslutas till den punkt där
vattnet till inomhusenheten fylls på. Backventilen fungerar som en säkerhetsanordning för att skydda installationen mot baktryck,
bakflöde och häverteffekt av ej drickbart vatten i dricksvattenanordningen.
4.3.2 Extra nödvändiga hydrauliska element för DHW
TYP 1: Version för drift med DHW men med en fjärrtank
YUTAKI S80 TYP 1 fungerar inte med DHW direkt från fabrik, men den kan användas för DHW om följande element finns
installerade:
•
En varmvattentank för hushållsbruk (fjärrtank) (8) måste installeras i kombination med inomhusenheten.
•
En 3-vägsventil (tillbehör ATW-3WV-01) (9) måste anslutas till installationens vattenutloppsrör.
•
En T-förgrenings (medföljer ej) (10) måste anslutas till installationens vatteninloppsrör.
•
Två vattenrör (medföljer ej) (11). Ett rör mellan 3-vägsventilen och uppvärmningskonvektorns inlopp (3) på DHW-tanken, den
andra mellan T-förgreningen och uppvärmningskonvektorns utlopp (4) på DHW-tanken.
297
PMML0340B rev.1 - 03/2016
All manuals and user guides at all-guides.com
Natur
Röranslutningar
Medföljer
Tillbehör
Medföljer ej
Nr
Del
1
Vatteninlopp (uppvärmning)
2
Vattenutlopp (uppvärmning)
3
Avstängningsventil (medföljer)
Vattenkontrollventil
4
(tillbehör ATW-WCV-01)
5
Avstängningsventil
Natur
Nr
1
Vatteninlopp (uppvärmning)
2
Vattenutlopp (uppvärmning)
3
Inlopp uppvärmningskonvektor
Röranslutningar
4
Utlopp uppvärmningskonvektor
5
Vatteninlopp (DHW)
6
Vattenutlopp (DHW)
Medföljer
7
Avstängningsventil (medföljer)
Medföljer ej
8
Fjärrvarmvattentank för hushållsbruk
3-vägsventil
Tillbehör
9
(tillbehör ATW-3WV-01)
10
T-förgrening
Medföljer ej
11
Rör för uppvärmningskonvektor
Del
