MONTERING AF ENHED
6.2 FJERNELSE AF DÆKSLER
Hvis det er nødvendigt at tilgå indendørsenhedens dele, skal
nedenstående fremgangsmåde følges.
6.2.1 Fjernelse af dæksler fra indendørsenheden
?
B E M Æ R K
De viste illustrationer er for YUTAKI S80 TYPE 1, men fremgangsmåde
for fjernelse af dæksler er nøjagtigt den samme for TYPE 2, undtagen
i tilfælde af sidedæksler.
Frontdæksel skal fjernes ved enhver opgave inden i indendørsenheden.
Det er ikke nødvendigt at fjerne bagdækslet.


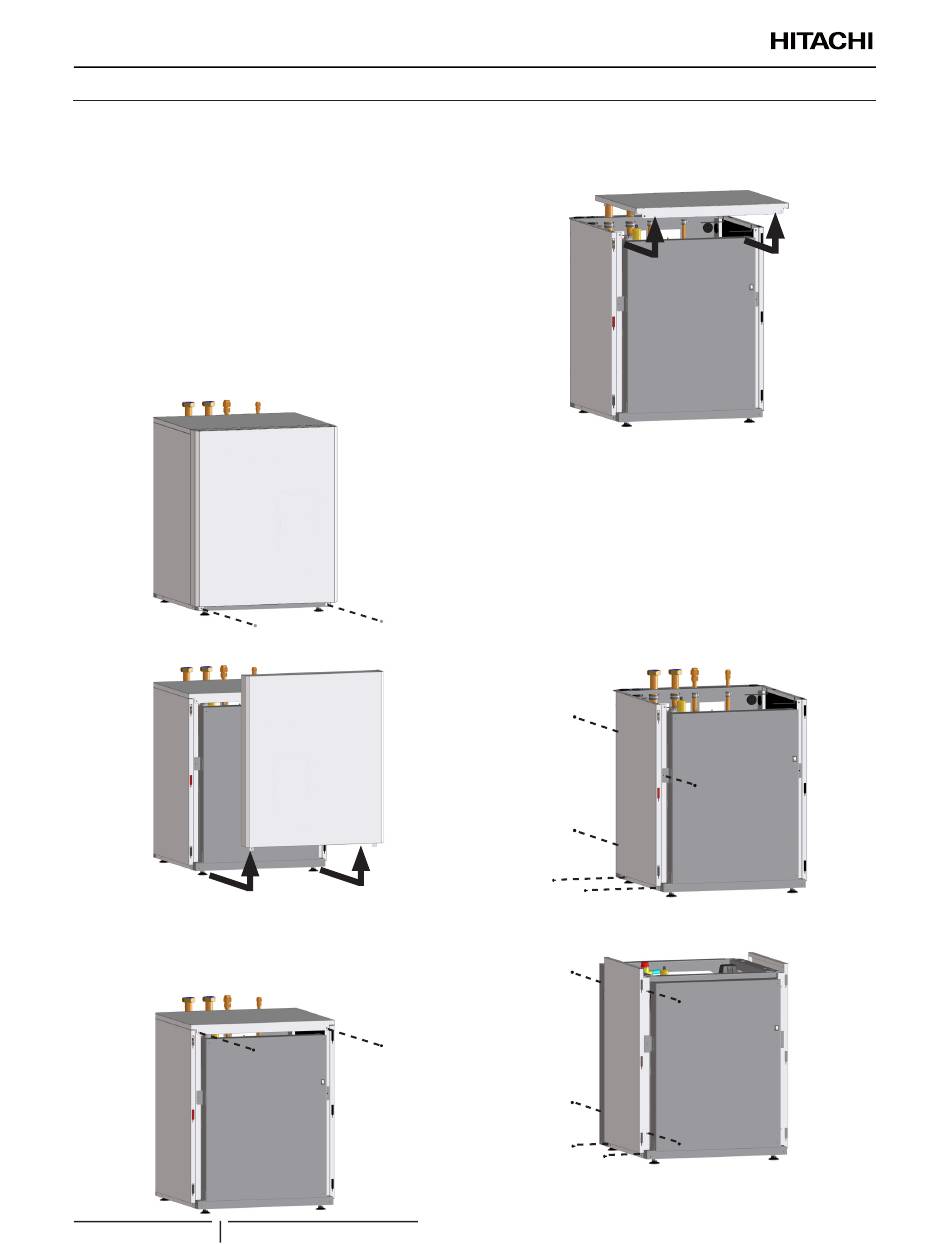

Fjernelse af indendørsenhedens frontdæksel
1 Skru de 2 fastgørelsesskruer nederst på enheden ud.
2 Træk indendørsenhedens frontdæksel fremad og fjern det.

Fjernelse af indendørsenhedens øverste dæksel
1 Aftag indendørsenhedens frontdæksel.
2 Skru de 2 øverste fastgørelsesskruer ud.
240
PMML0340B rev.1 - 03/2016
All manuals and user guides at all-guides.com
3 Træk indendørsenhedens øverste dæksel fremad og fjern

?
Illustrationerne er for det venstre dæksel, men fremgangsmåden for
fjernelse er nøjagtigt den samme for det højre dæksel.
1 Aftag indendørsenhedens frontdæksel.
2 Fjern indendørsenhedens øverste dæksel.
3 Skru skruen ud, som fæstner dækslet til indendørsenheden.
TYPE 1 (5 skruer)
TYPE 2 (6 skruer)
det.
Fjernelse af indendørsenhedens sidedæksel
B E M Æ R K
