Opbouw en montage
5.6 Opstellen van het laadstation
Kabeldoorvoerplaat voor het aanpassen van de dispenseraansluiting
De kabeldoorvoerplaat voor de dispenseraansluitkabels bevindt zich op de achterkant van het
laadstation onder de dispenser-aansluitrail.

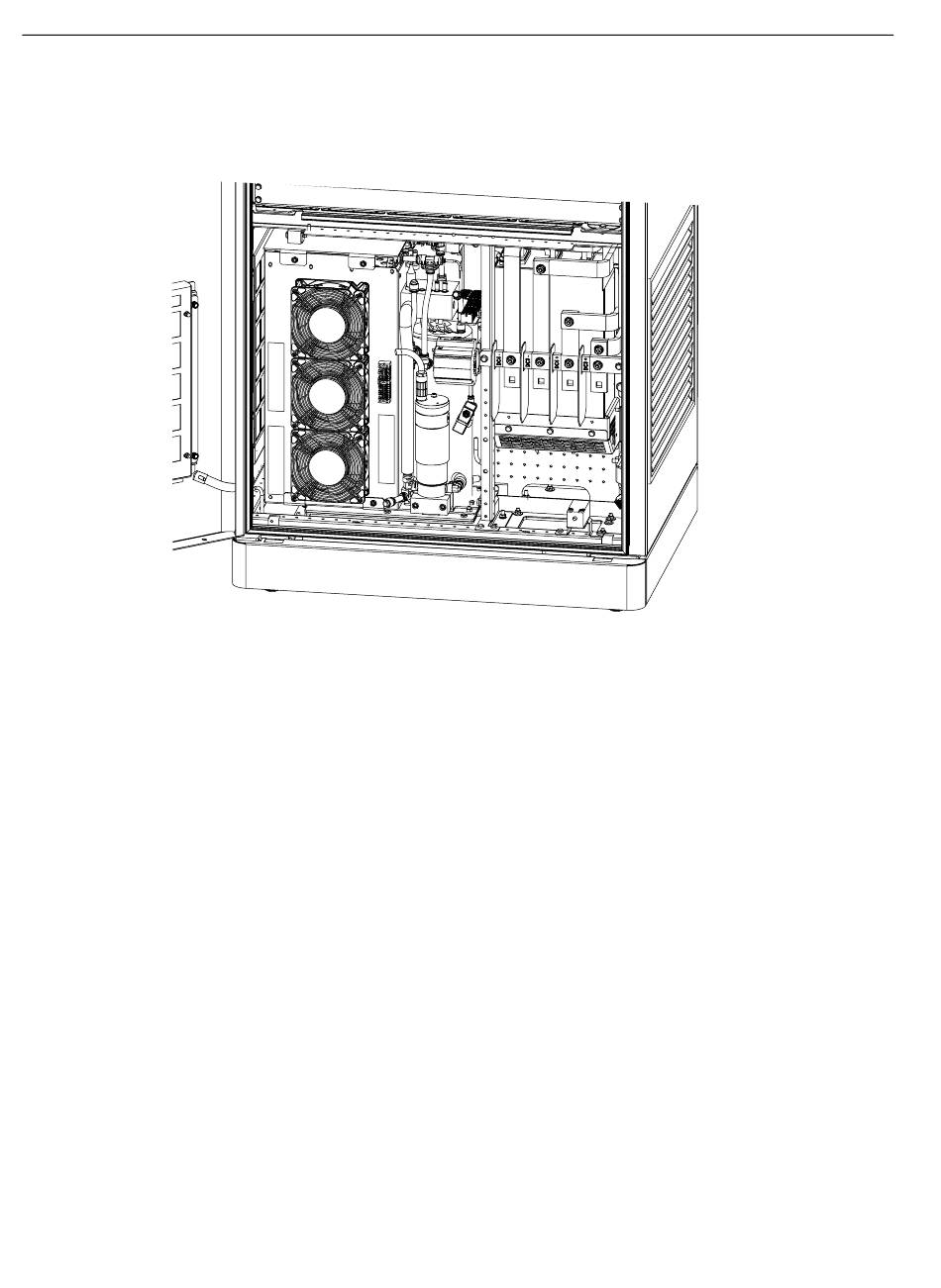

Afbeelding 5-12 Aansluitgedeelte achterkant
1. Open de apparaatdeur aan de achterkant.
2. Teken voor de benodigde kabelschroefverbindingen de boorgaten af. Let bij het aftekenen
op het volgende:
– Ruimte rond de kabelschroefverbindingen voor de montage en het vastdraaien van de
– Positie van de kabelwartels voor een goede doorvoer en aansluiting van de DC- en
3. Demonteer de kabeldoorvoerplaat
4. Pons of boor de afgetekende gaten Wij raden een pons voor gaten aan.
5. Monteer in de boorgaten de doorvoertules
100
wartelmoer
PE-kabels voor de dispenser
Bedieningshandleiding, 06/2024, A5E53743518-AD
SICHARGE D
