Opbouw en montage
5.7 Aansluiten van het laadstation
5.7.7.4
Ethernet-kabel voor dispenser aansluiten
Als u een dispenser aansluit op het laadstation, moet u de ethernetkabel aansluiten op de
voorkant van het laadstation.
Ethernetkabels dispenser aansluiten
Sluit de dispenser aan de poort -FA4 aan. Deze poort zorgt voor communicatie en toegang op
afstand tot de dispenser via de backendsystemen.
①
②
③

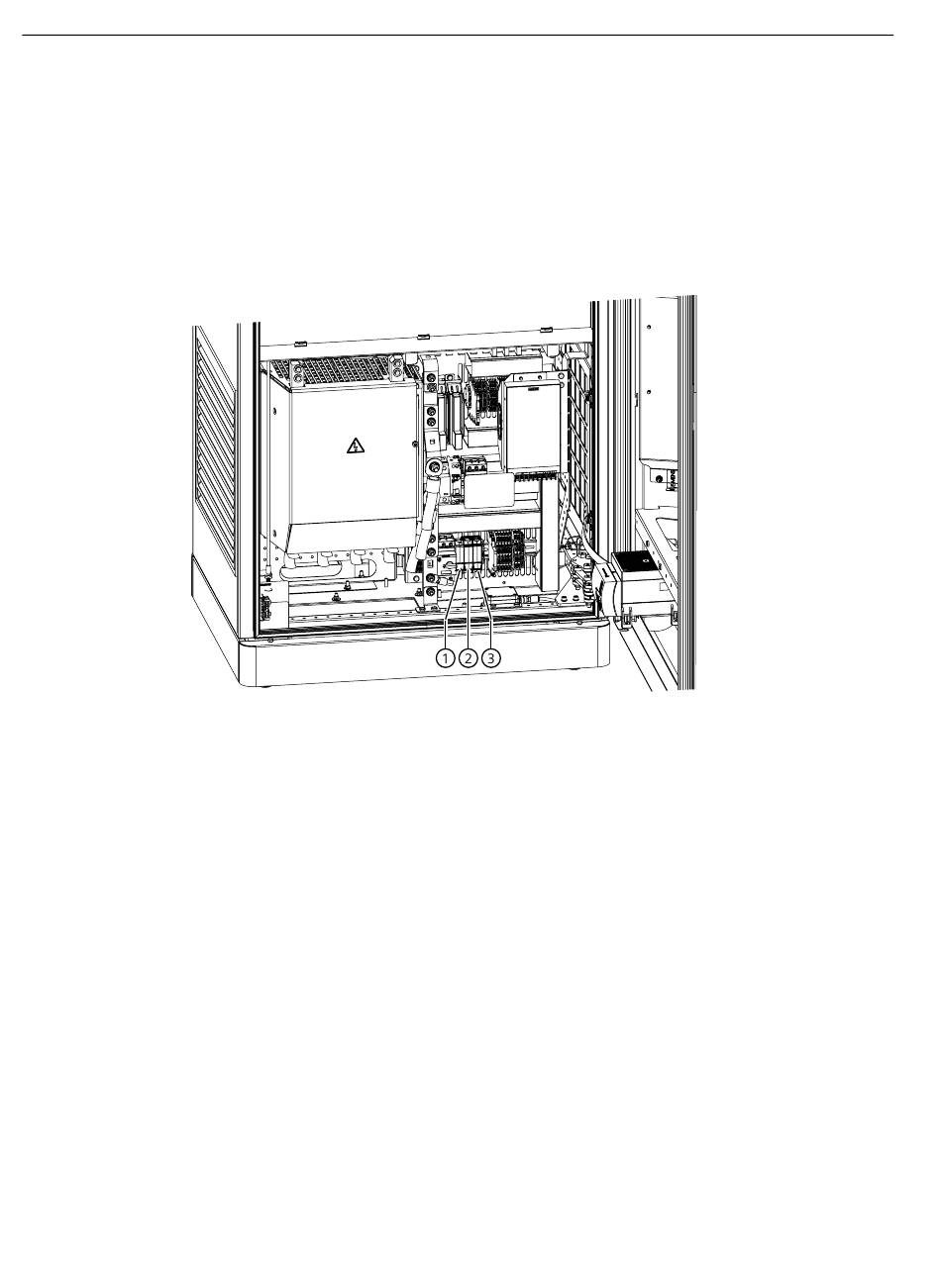

Afbeelding 5-44 Aansluitgedeelte voorkant - ethernet
5.7.7.5
Dispenser in het besturingssysteem van het laadstation intergreren
De dispenser is geen zelfvoorzienend oplaadpunt. Een groot aantal componenten bevindt
zich alleen in het centrale laadstation, waaronder bijv. de hoofdbesturing. Daarom moeten de
dispensers in de besturing en automatisering van de SICHARGE D worden geïntegreerd. Sluit
daarom deze klemmen in het laadstation aan:
• ‑FA10 ... ‑FA12 und ‑XD36
130
Dispenser - poort ‑FA4
Ethernetport OCPP - port ‑FA6.X2
ELMS - poort ‑FA13.X2
Bedieningshandleiding, 06/2024, A5E53743518-AD
SICHARGE D
