3.7 Opbouw van het laadstation
3.7
Opbouw van het laadstation
De behuizing is gemaakt van gepassiveerd staal. Deze is standaard gelakt in RAL 9006.
Vooraanzicht
Het laadstation is onderverdeeld in 5 verschillende zones. 4 zones zijn boven elkaar geplaatst.
De 5de zone is het gevormde deurluik. De volgende afbeelding toont het laadstation in
vooraanzicht.
①
②
③
④
⑤

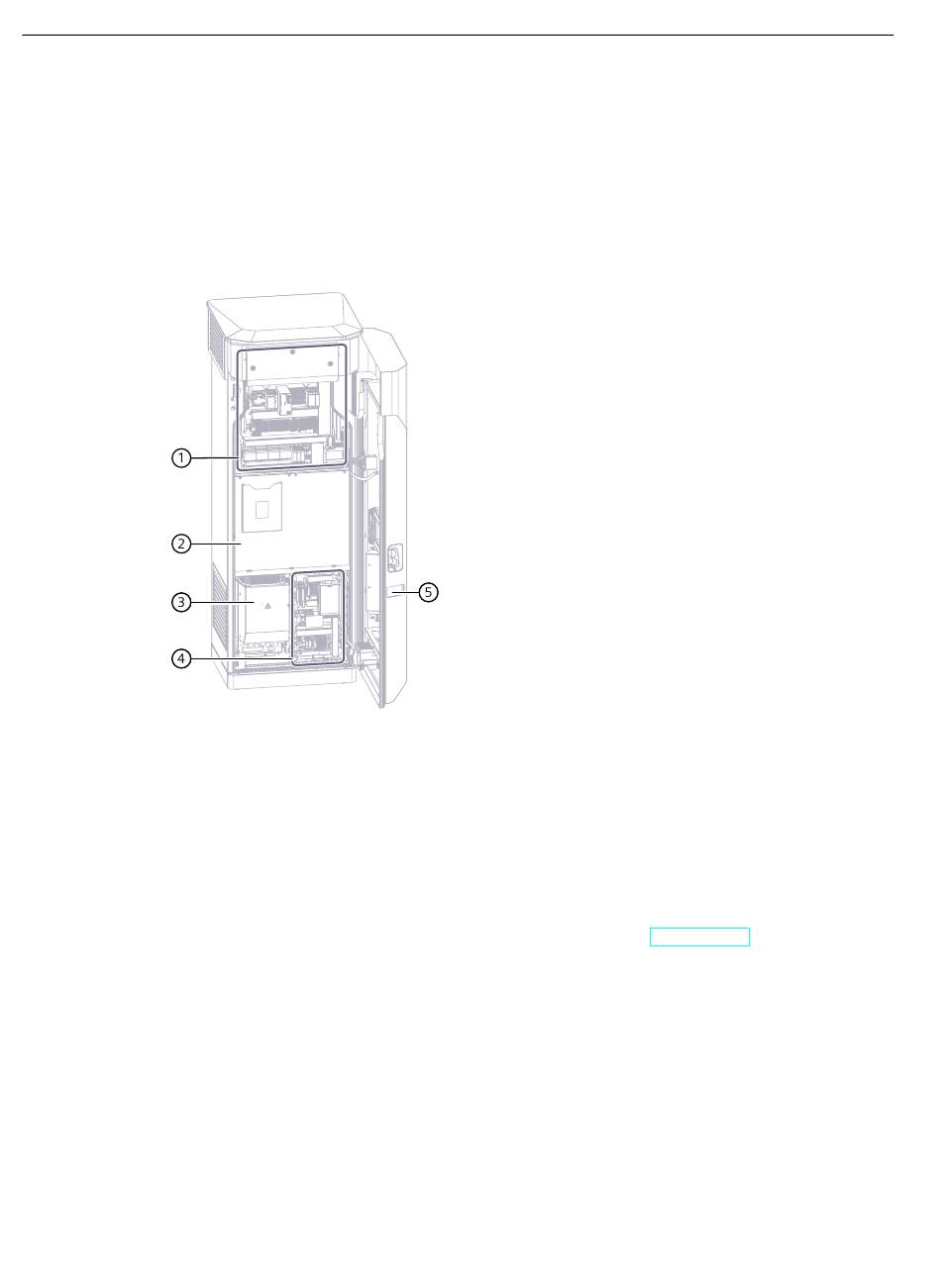

Afbeelding 3-17 Binnenruimte
In de onderste zone
laadstation. Zie hoofdstuk "Aansluiting op het elektriciteitsnet (Pagina 122)". Van hieruit
worden de vermogensleidingen en de automatiseringsapparatuur en andere verbruikers
gevoed. Hier bevinden zich ook de beveiligingen voor de interne apparaten en de zekeringen
voor de dispenservoedingen
De converters bevinden zich in het middelste gedeelte van het laadstation achter een paneel
③
. De converters zorgen onder andere voor de galvanische scheiding tussen het net en het
voertuig.
De automatiseringsapparaten
De apparaten voor het meten van het verbruik bevinden zich aan de zijkant van de
binnenkant van de voordeur
56
Besturings- en communicatiedeel
Afdekking voor converters (laadmodules) met schakelschemahoes
Beveiligingsafdekking voor de koperen rails en vermogensschakelaar, aansluiting van de voe
dingskabels
Beveiligingsapparaten
DC-meter (ERK-compatibel, MID of Basic)
③
zijn de ondergrondse kabels verbonden met de koperen rails van het
④
.
①
bevinden zich boven het converterpaneel.
⑤
.
Bedieningshandleiding, 06/2024, A5E53743518-AD
SICHARGE D
