5.7.2.2
Draden aansluiten op het TN-C net
Sluit voordat u doorgaat met het monteren van de overige kabels eerst de PEN-kabel van de
voedingskabel aan op de PE-rail. Ga daarbij als volgt te werk:
1. Monteer maximaal één kabel per koperen aansluitrail met de voorgemonteerde
M12-schroef
2. Haal de bevestigingsmoeren aan met aanhaalmoment van 50 Nm.
3. Monteer tot slot de meegeleverde PEN-brug op PE en N met M12 bouten, ringen en
moeren zoals afgebeeld.

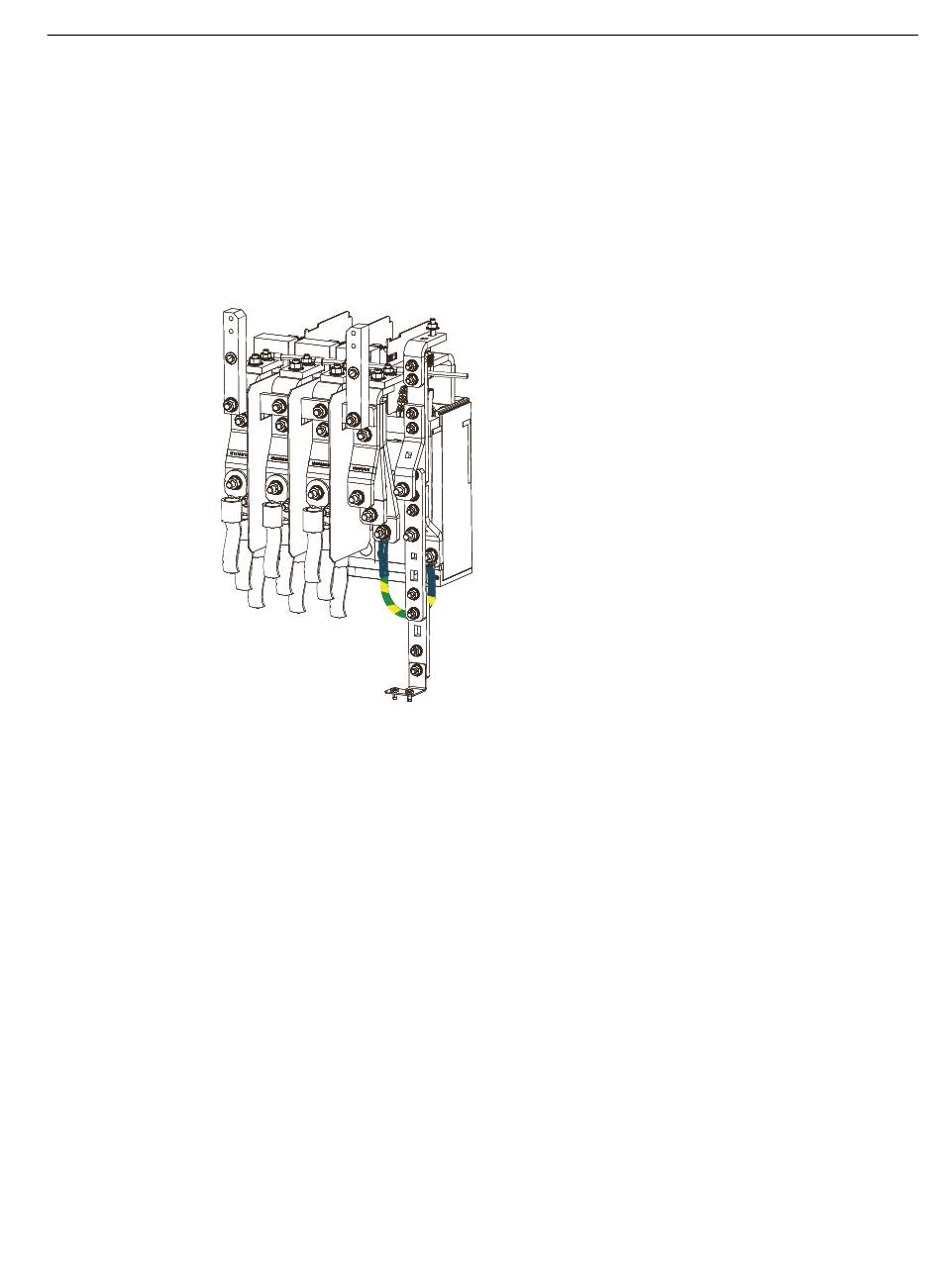

Afbeelding 5-37 Aansluiten PEN-brug
4. Haal de bevestigingsmoeren van de PEN-brug aan met een aanhaalmoment van 50 Nm.
5. Markeer vastgedraaide verbindingen, bijv. met een rode lakstift.
6. Plaats de beveiligingsafdekking weer erin, nadat alle kabels zijn aangesloten.
7. Haal de bevestigingsschroeven aan met max. 4 Nm.
5.7.2.3
Kabels aansluiten op het TN-S-netwerk
Sluit eerst de PE-geleider van de voedingskabel aan, voordat u doorgaat met het monteren
van de overige kabels. Ga daarbij als volgt te werk:
1. Monteer maximaal één geleider per koperen aansluitrail met de voorgemonteerde
M12-schroef
2. Haal de bevestigingsmoer aan met het vereiste aanhaalmoment van 50 Nm
3. Markeer de vastgedraaide verbinding bijv. met een rode lakstift
4. Plaats de beveiligingsafdekking weer erin, nadat alle geleiders zijn aangesloten.
5. Haal de bevestigingsschroeven aan met max. 4 Nm.
SICHARGE D
Bedieningshandleiding, 06/2024, A5E53743518-AD
Opbouw en montage
5.7 Aansluiten van het laadstation
123
