5. Plaats de brug tussen de linker en rechter montageplaat. De 4 tapeinden moeten helemaal
door de gaten van de brug komen. Schroef de brug met 4 M6 zeskantmoeren vast. Draai
de moeren nog niet vast.

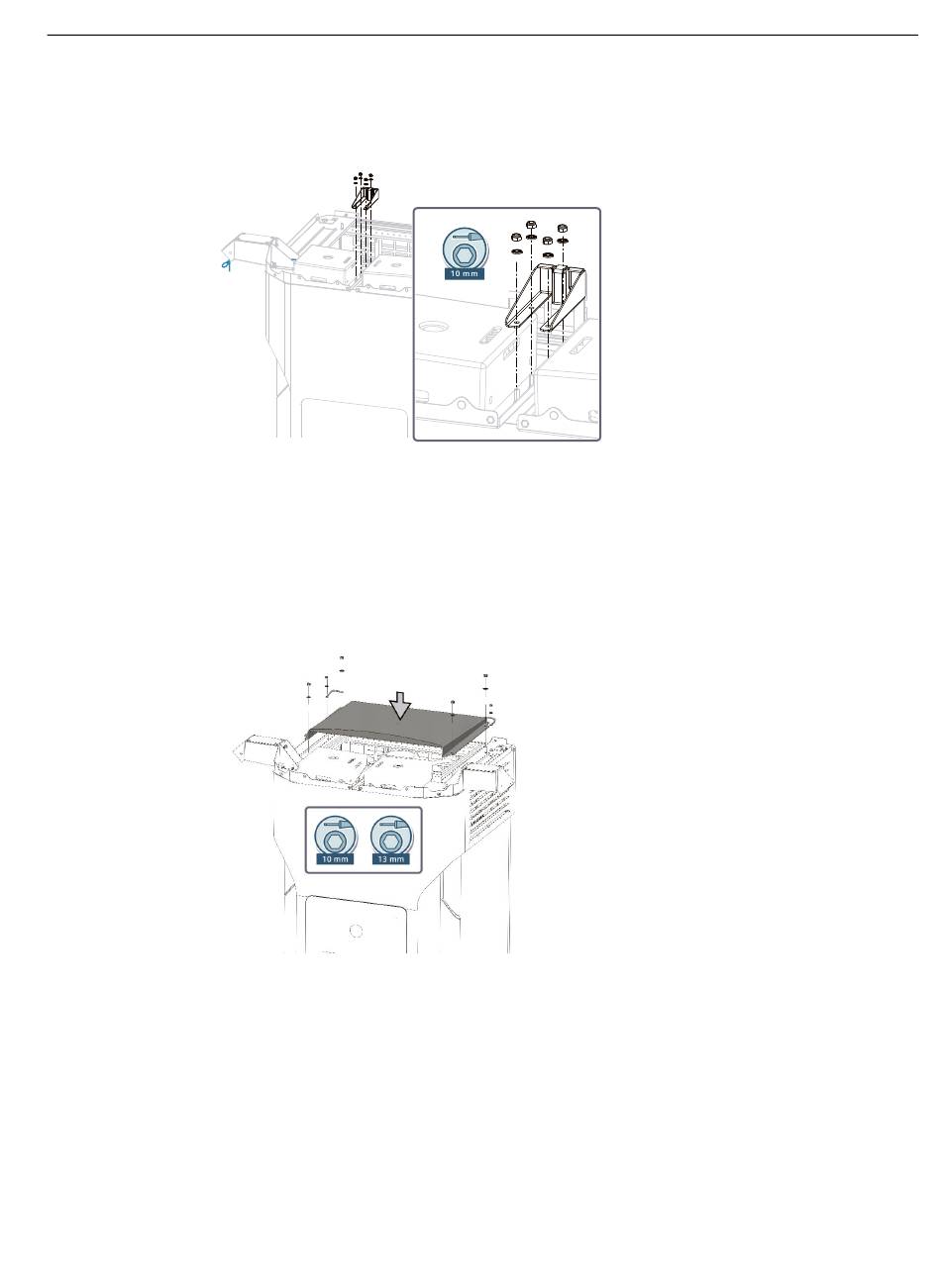

Afbeelding 5-21 Brug vastschroeven
6. Plaats de afdekplaat zodanig dat de 4 schroefdraadbouten volledig door de gaten in de
ventilatorafdekplaat gaan.
Installeer de aardingskabels op beide basisframes. Schroef de afdekplaat met 4
zeskantmoeren M8 en borgringen vast aan de aardingskabels.
borgring vast aan het laadstation.
Afbeelding 5-22 Afdekplaat ventilator en aardingskabel vastschroeven
7. Draai de bouten en moeren volgens deze gegevens vast:
– M12x30 zeskantschroef: sleutelwijdte 19 mm, het aanhaalmoment is 46 Nm
– M6 zeskantmoer/zeskantbout: sleutelwijdte 10 mm, het aanhaalmoment is 8 Nm
– M8 zeskantmoer: sleutelwijdte 13 mm, het aanhaalmoment is 13 Nm
SICHARGE D
Bedieningshandleiding, 06/2024, A5E53743518-AD
Schroef de andere uiteinden van de aardingskabels met elk een zeskantmoer M6 +
Let er bij het vastdraaien op dat de afdekkingshouders niet worden verdraaid.
Opbouw en montage
5.6 Opstellen van het laadstation
111
