5.6 Opstellen van het laadstation
3. Plaats de beide montageplaten voor de linker en rechter DC-laadpunten op het
laadstation.

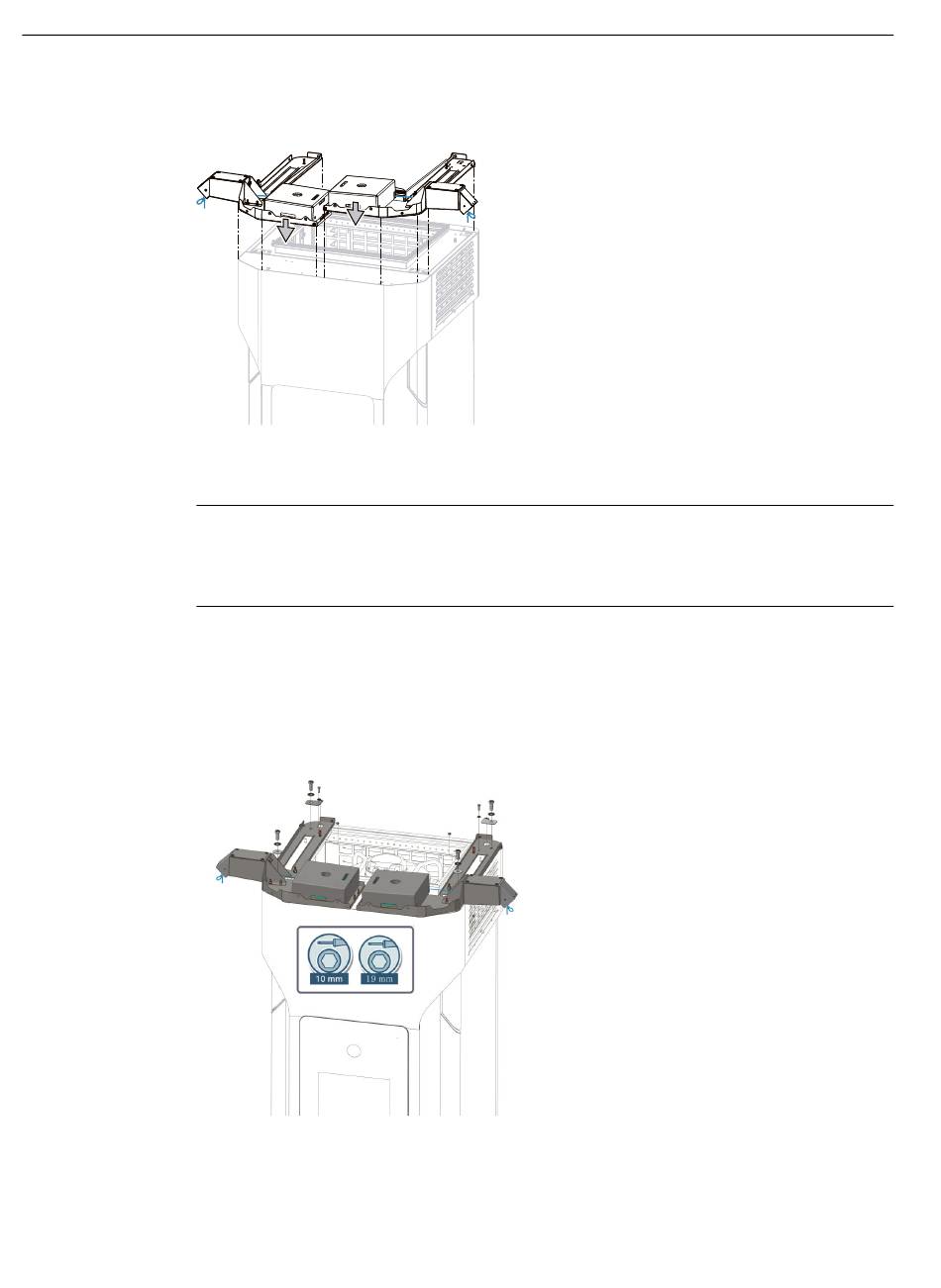

Afbeelding 5-19 Montageplaten plaatsen
4.
OPMERKING
Bedek de ventilatoruitsparing bijvoorbeeld met een stuk karton. Het afdekken voorkomt
bijvoorbeeld dat schroeven naar binnen vallen en schade veroorzaken tijdens het gebruik.
Plaats de paneelhouder links en de paneelhouder rechts parallel aan de uitsparing.
Schroef de montageplaten met de M6-schroeven vast aan de twee schijven aan de
achterkant van het laadstation.
Schroef de montageplaten vast aan de 4 zeskantkopschroeven M12 x 30. Let erop dat de
afdekkingshouders bij het vastschroeven niet worden verdraaid. Draai de bouten nog niet
vast.
Afbeelding 5-20 Montageplaten vastschroeven
