Leiding aansluiten
Sluit eerst de PE-geleider aan voordat u verdergaat met de installatie van de overige kabels.
Ga daarbij als volgt te werk:
1. Bevestig slechts één geleider aan de aansluitrail met de voorgemonteerde M10-schroef
2. Haal de bevestigingsmoer aan met het vereiste aanhaalmoment van 30 Nm
3. Markeer de vastgedraaide verbinding bijv. met een rode lakstift
5.7.7.3
Hulpvoedingskabel voor dispenser aansluiten
Het SICHARGE D laadstation voorziet de bijbehorende dispenser van de benodigde 230 V
bedrijfsspanning via een gezekerde hulpvoeding.
Aansluitingen voor de hulpstroomvoeding
Sluit de geleider voor de dispenser aan via -FC2:

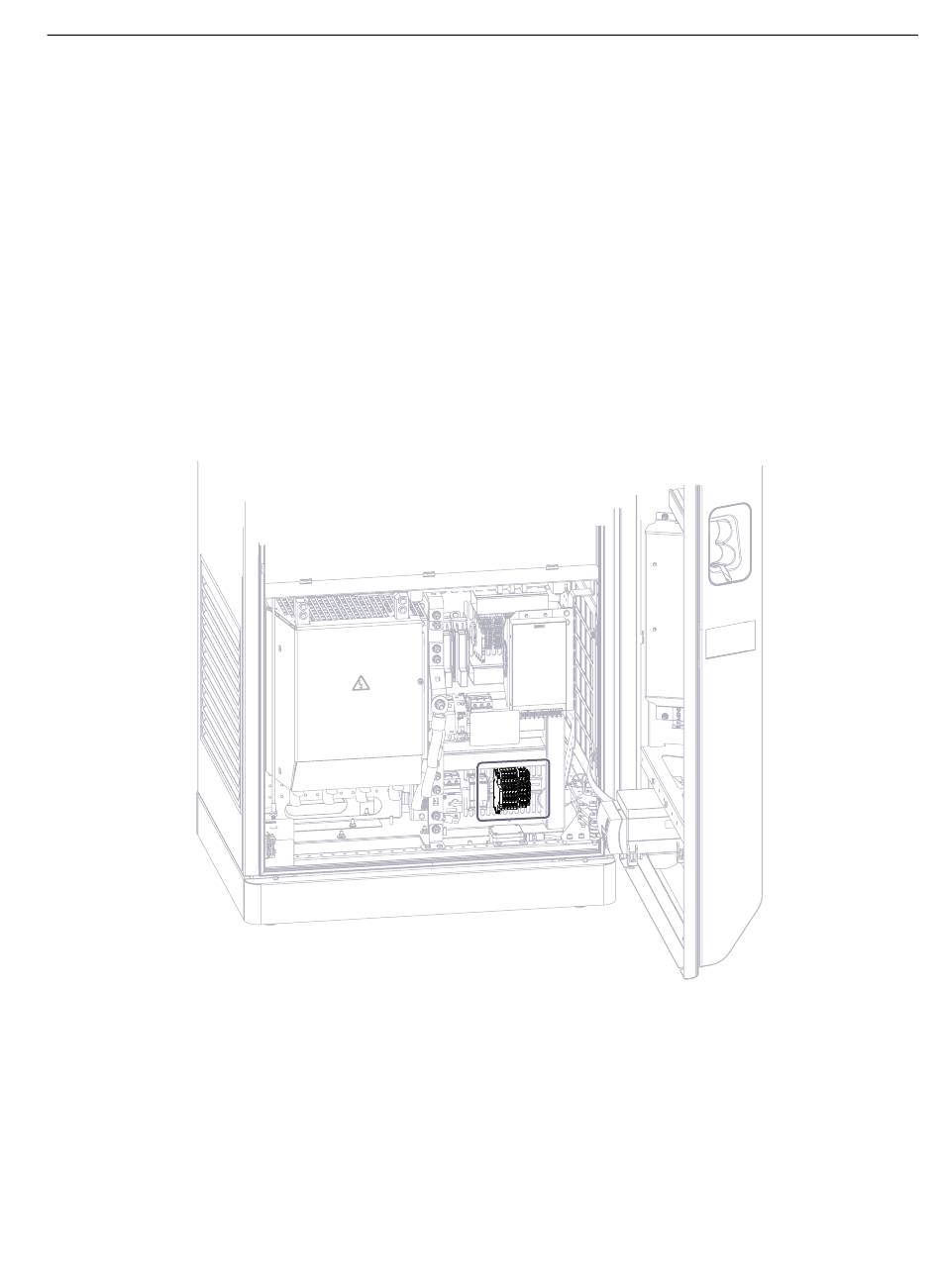

Afbeelding 5-43 Aansluitgedeelte voorkant
• -XD435:1A voor N (-FC2)
• -XD435:2C voor L (-FC2)
• - XD435:5A voor PE
De aansluitingen zijn uitsluitend bedoeld voor de voeding van dispensers. Deze stroomcircuits
zijn niet beveiligd tegen reststromen, bijvoorbeeld door een aardlekschakelaar.
